家用两插电源插头拆解结构三维设计

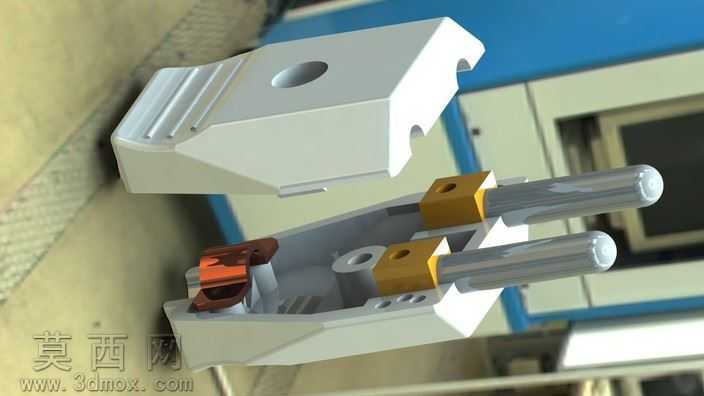

本作品为家用两极电源插头的三维结构设计，采用SolidWorks完成全参数化建模，完整还原了插头从外壳到内部导电组件的全部装配结构，可直观呈现插头的内部构造与装配逻辑。建模过程中首先对插头上下壳体进行特征构建，上壳体设计有适配手指按压的防滑筋条，表面预留固定孔位用于壳体组装锁紧，壳体边缘做了圆角过渡处理，既符合日常使用的握持手感，也避免锐边带来的使用安全隐患，壳体的卡扣结构与定位柱均按照实际装配公差进行参数设定，保证上下壳体扣合后无错位缝隙。内部导电组件部分，分别构建了两个圆柱形插销、对应的铜质导电固定座、以及弹性接触铜片，插销采用金属导电材质设计，表面做光滑处理模拟真实插头的金属镀层效果，铜质固定座用于定位插销位置，同时承接导线的压接固定，弹性铜片则用于实现与导线的可靠接触，保证通电连接的稳定性，各金属部件的尺寸均参照国标家用插头的尺寸规范进行设定，确保结构符合实际使用的尺寸要求。渲染阶段针对不同部件赋予了差异化材质，上下外壳采用白色阻燃ABS塑料材质，调整材质粗糙度模拟普通工程塑料的哑光质感，金属插销赋予抛光金属材质，添加轻微反射效果还原金属镀层的光亮质感，内部铜质部件赋予黄铜材质，调整金属色泽区分不同导电组件的材质差异，背景采用工业场景的虚化效果突出插头主体结构，通过拆解视角的渲染呈现，清晰展示各部件的装配位置与配合关系。设计思路围绕日常家用插头的真实结构展开，摒弃冗余装饰性设计，重点还原插头的实用结构特征，既可以作为电器接插件的结构参考，也可用于电工相关的教学演示素材，帮助理解插头的内部导电原理与装配方式，所有部件均为可编辑参数化特征，支持后续根据不同规格插头的尺寸要求进行参数调整，快速衍生不同规格的两极插头结构模型。
