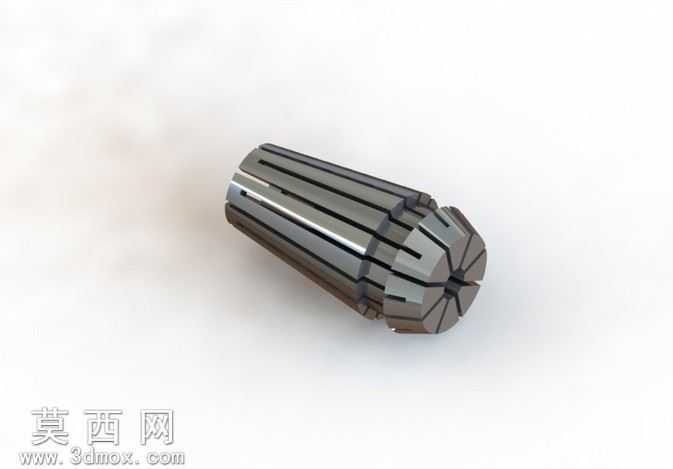

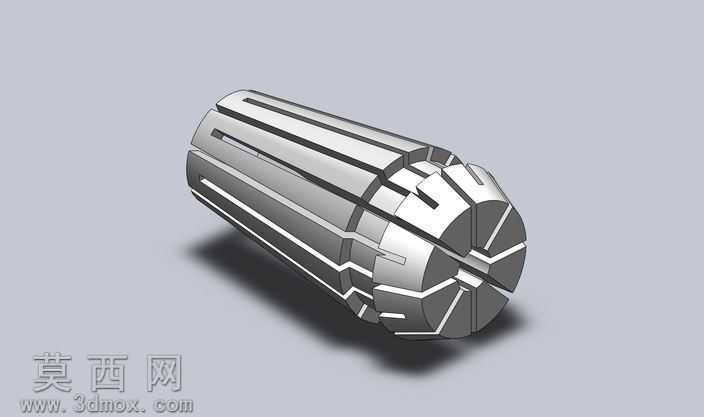

ER11弹性筒夹高精度机械夹头结构设计

本次ER11弹性筒夹的三维建模工作，以工业加工场景中常用的刀具夹紧部件为设计原型，依托三维建模软件完成全参数化的结构搭建。建模初期先梳理ER筒夹的核心工作逻辑：依靠自身的弹性形变实现对刀具柄部的均匀抱紧，保障高速加工过程中刀具的同轴度与夹紧稳定性，因此建模过程中首先对筒夹的整体锥度、内孔夹持范围、开槽分布做精准的参数标定，严格匹配ER11系列的通用工业尺寸规范，确保模型结构与实际量产零件的尺寸公差逻辑一致。建模阶段采用实体特征建模的思路，先通过旋转特征生成筒夹的整体基体，精准还原外锥面的标准锥度、内孔的圆柱夹持面以及端部的锁紧定位结构；随后通过阵列特征完成筒夹周身的弹性开槽设计，开槽的长度、宽度、端部的应力释放圆弧都做了精细化处理，还原真实筒夹开槽均匀分布的结构特点，避免应力集中导致的夹头断裂问题，同时对开槽之间的连接筋厚度做了符合力学逻辑的尺寸设定，保障夹头在锁紧状态下可以产生均匀的弹性形变。材质与渲染环节，针对ER筒夹常用的弹簧钢材质做材质参数调试，还原金属表面经过淬火处理后的细腻金属质感，对筒夹表面的磨削加工纹理做了细微的材质贴图处理，让金属表面呈现出真实机加工后的哑光金属光泽，同时通过光影渲染突出筒夹开槽结构的层次感，清晰展示每一条开槽的分布形态与结构细节，让观看者可以直观理解弹性形变的发生位置。结构设计上，重点还原了ER11筒夹的核心功能结构：内孔的夹持段做了微小的锥度处理，保障锁紧时内孔可以均匀收缩抱紧刀具柄部；外锥面与锁紧螺母的配合面做了光滑过渡处理，减少锁紧过程中的摩擦阻力；端部的卡槽结构也做了精准还原，匹配标准ER螺母的驱动结构，确保整个模型的结构逻辑完全符合实际零件的装配与工作要求。整个建模过程没有冗余的结构特征，每一处尺寸设定都围绕弹性筒夹的夹紧精度、使用寿命、形变均匀性三个核心性能指标展开，既保证了模型的外观还原度，也完整复现了ER11弹性筒夹的内部结构逻辑与功能设计思路，可用于机床夹具结构的教学演示、非标夹具设计的参考以及相关机械结构的原理展示。
