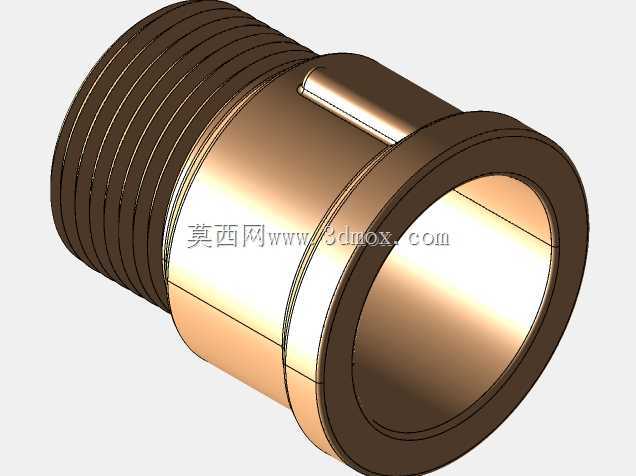

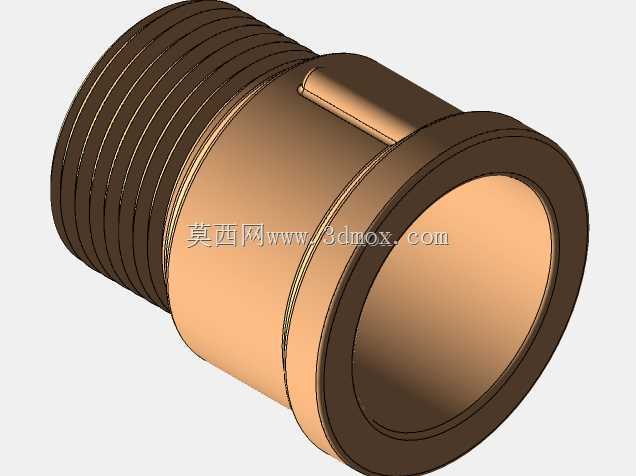

住宅冷水用PVC螺纹转接头结构设计

　　民用住宅冷水管路布设场景中，不同管径、不同连接形式的管路衔接一直是现场施工与预制装配阶段的常见痛点，这款3/4英寸转25毫米规格的螺纹适配接头，正是针对家装冷水支路、户内供水支管的异径衔接需求开发的结构件。从实际使用场景来看，该接头主要用于公称直径20mm的PVC冷水硬管与带有3/4英寸外螺纹接口的用水终端、控制阀门之间的过渡连接，常见于户内厨房、卫生间的冷水进水端，比如角阀前端的管路转接、入户支管分流后的管径匹配，也可用于小型商用场所的常压冷水输送管路改造，适配工作压力不超过0.6MPa的常温冷水输送工况，避免了不同连接制式的管路对接时需要现场套丝、粘接转换接头的繁琐工序。从结构设计逻辑来看，接头一端采用标准55度密封管螺纹结构，

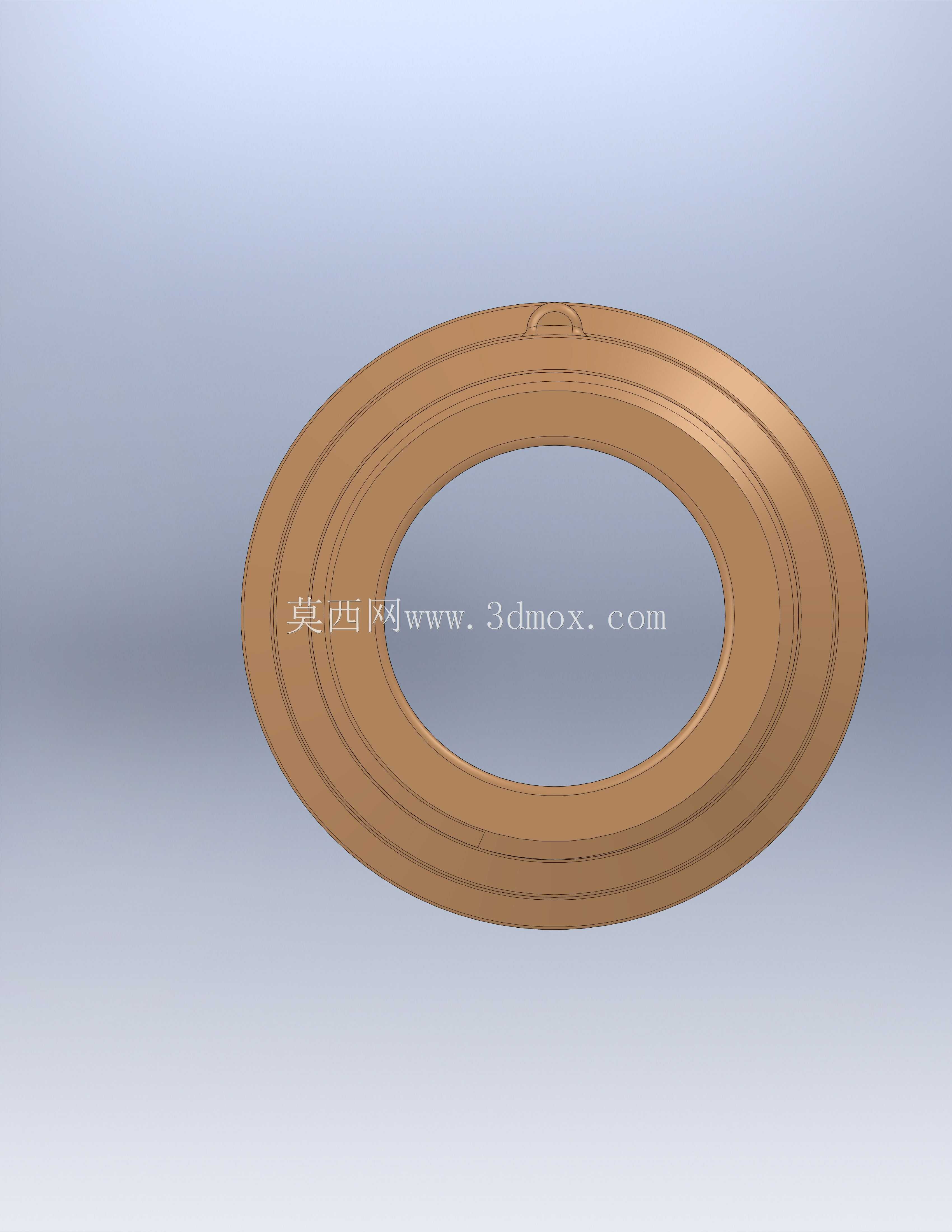

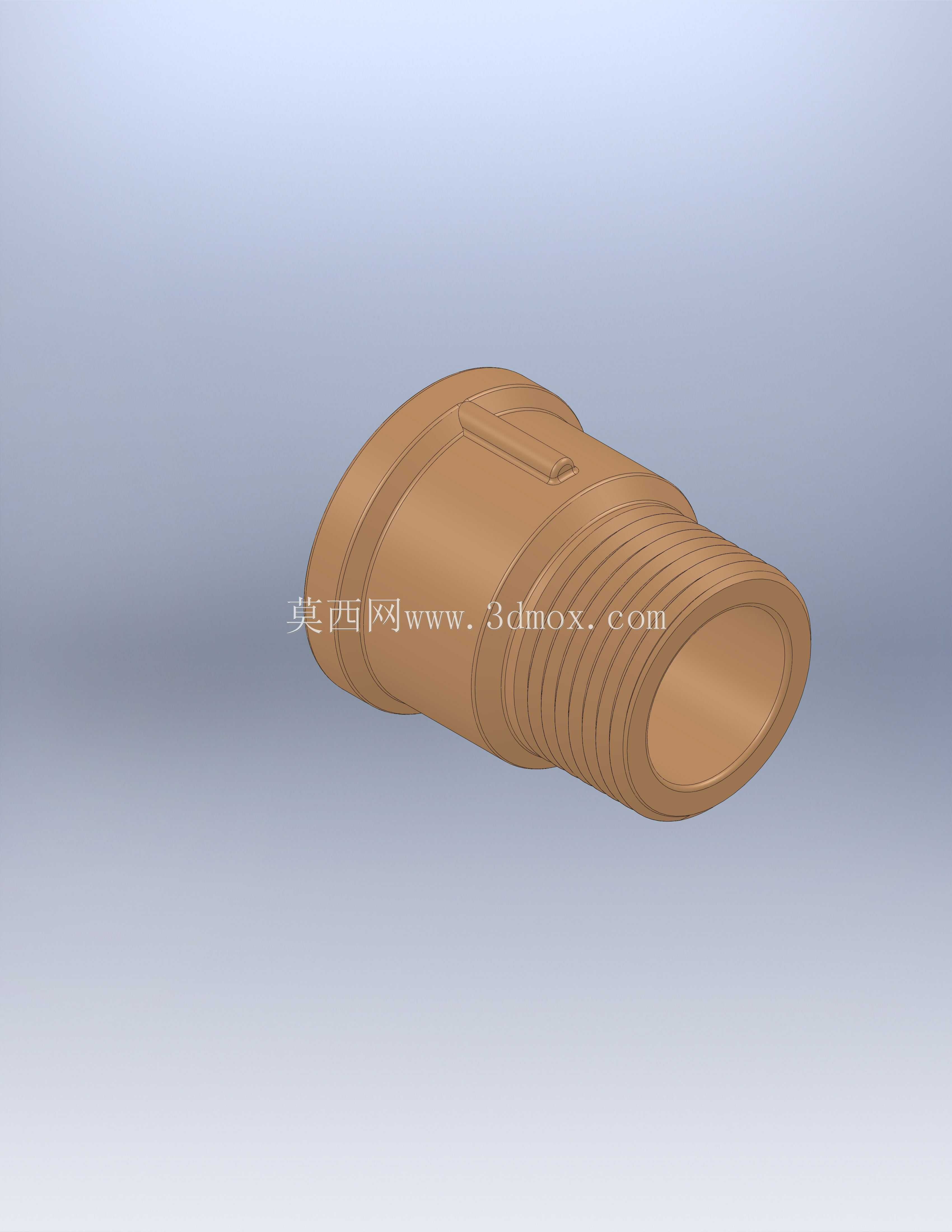

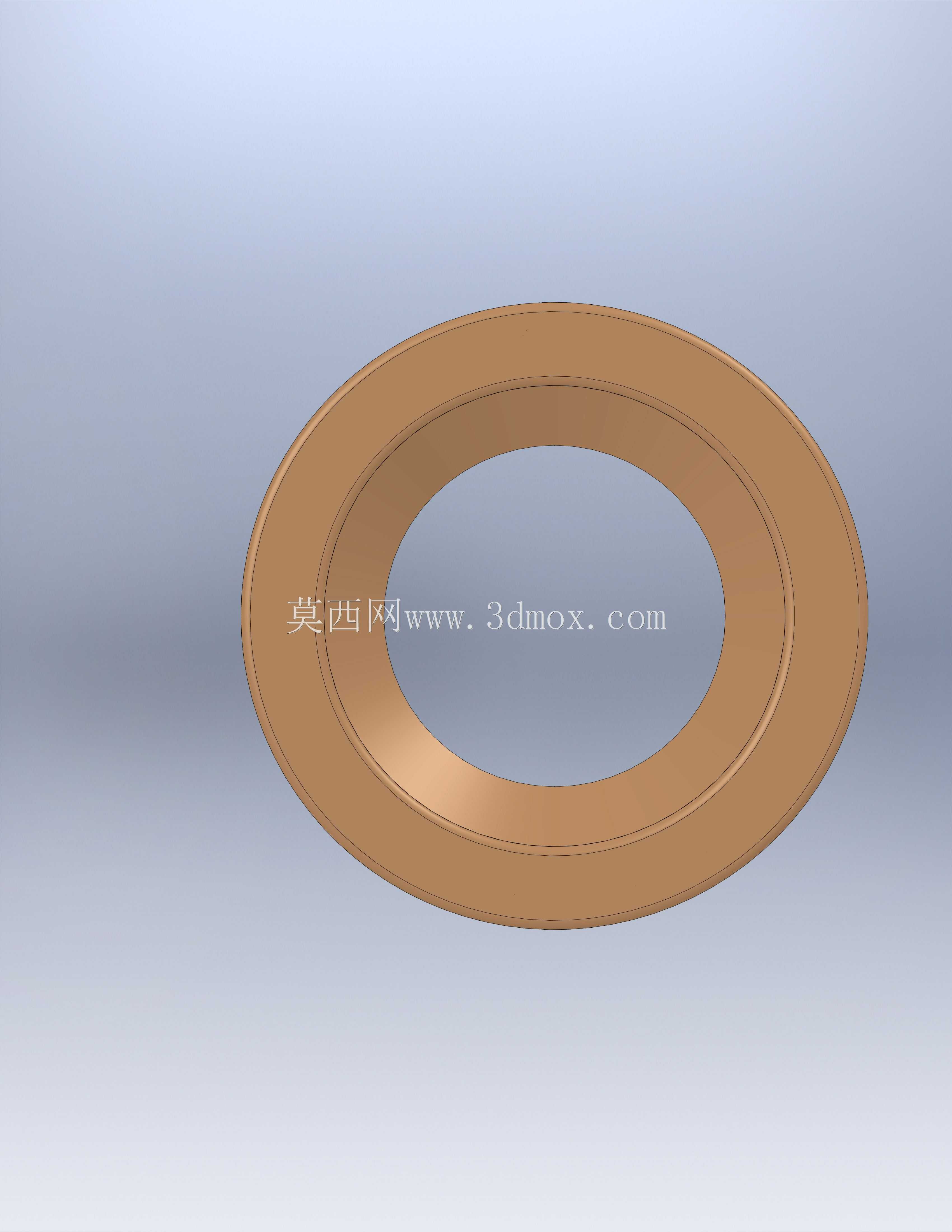

　　螺纹牙型角度、螺距完全匹配民用给排水领域通用的3/4英寸管螺纹规范，螺纹段预留了足够的旋合长度，安装时配合生料带填充即可实现可靠的静密封，不会出现长期使用后的渗漏问题；另一端采用适配25mm外径PVC管材的承插结构，承插内壁设计有细微的环形防滑槽，粘接时PVC胶水可以填充到槽体缝隙内，提升粘接后的拉拔强度，避免管路通水后受水压冲击出现接头脱开的问题。接头整体采用渐变式的过渡结构，没有出现直角突变的流道截面，内部流道从螺纹端到承插端平滑过渡，尽可能降低水流经过接头时的局部阻力损失，减少管路输水过程中的压损，避免接头位置因为流道突变产生的水流紊流噪音。外形尺寸上，接头总长度控制在常规水暖安装的操作空间范围内，

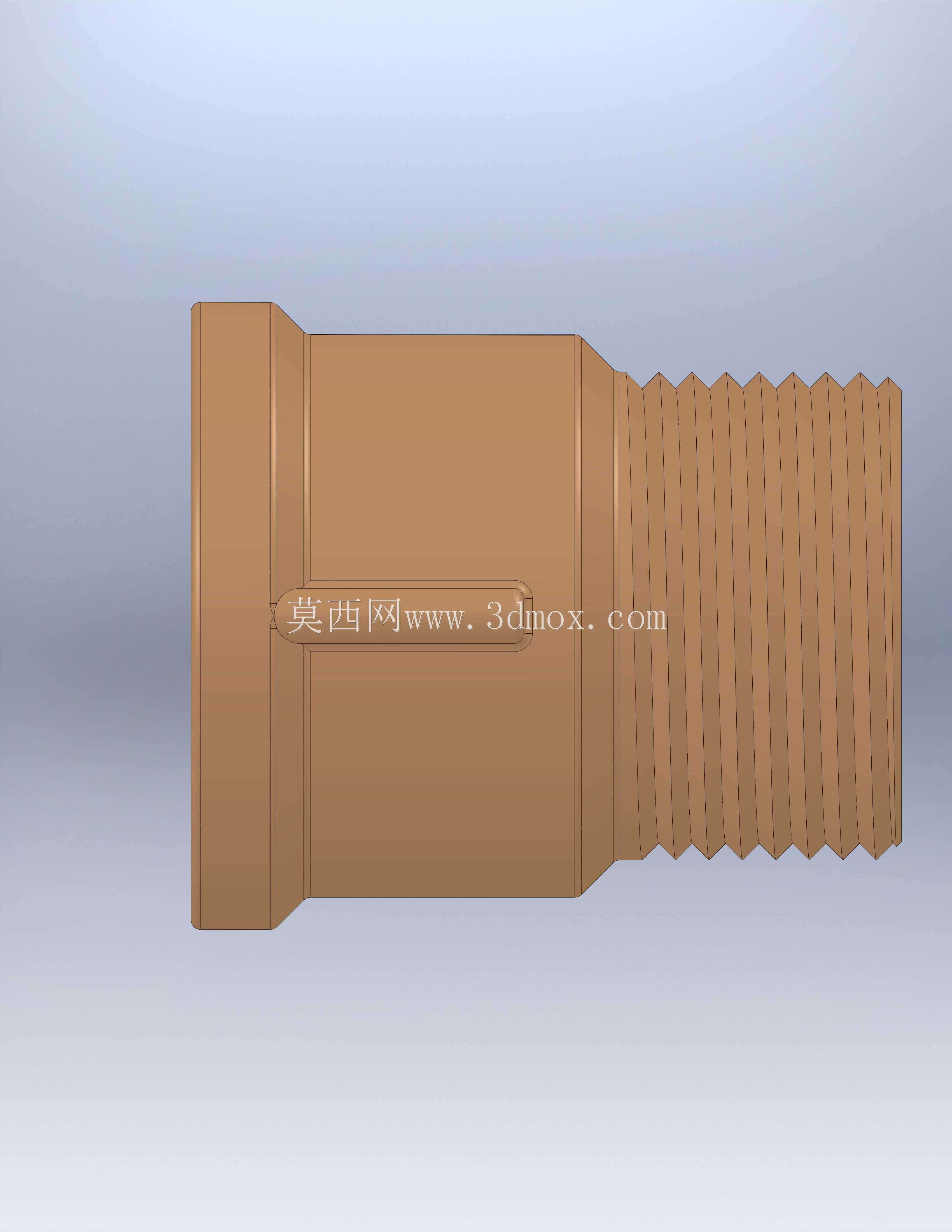

　　最大外径没有超出同规格管件的通用安装边界，不管是暗敷在墙面管槽内，还是明装走管都不会出现干涉问题，安装时不需要额外扩大管槽或者调整周边管路的排布位置。接头外壁设计有两道对称的平行防滑棱，安装时可以用普通管钳或者活动扳手夹持在防滑棱位置施加扭矩，既不会因为夹持力过大夹裂PVC材质的接头本体，也能避免旋紧螺纹时出现打滑，方便现场施工人员快速完成装配。材质选用常规给水级PVC原料，整体壁厚均匀，过渡段位置做了加厚处理，能够承受管路通水时的水锤冲击，不会因为瞬时压力波动出现接头开裂的问题，适配民用冷水系统的长期使用需求。
