便携式不锈钢户外烧烤炉结构设计

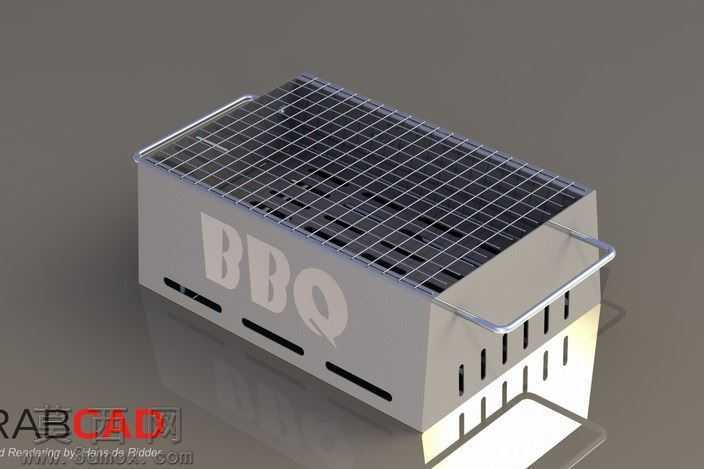

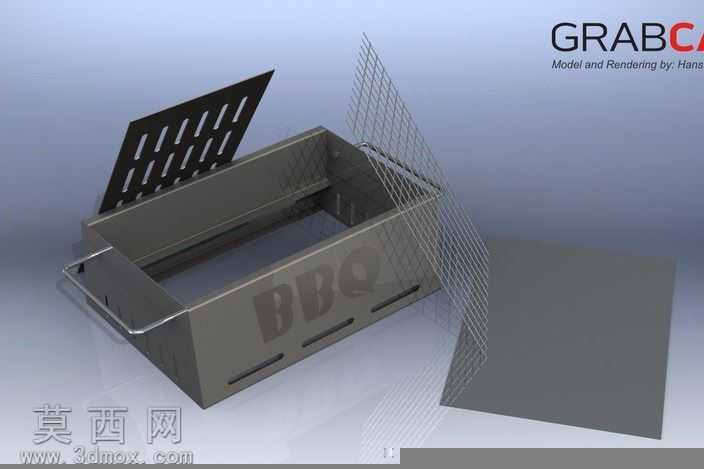

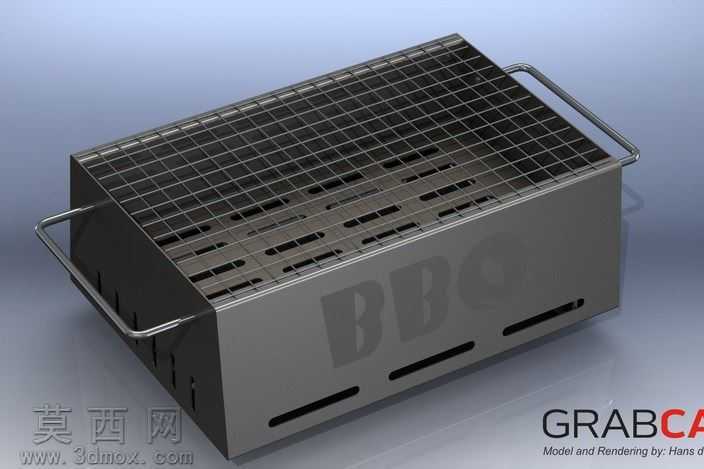

本作品为便携式不锈钢户外炭烤炉三维模型，采用SolidWorks完成全参数化建模，整体建模过程遵循钣金加工工艺逻辑，所有结构特征均对应实际冲压、折弯、焊接工序的加工要求，无冗余建模特征，可直接导出工程图用于生产下料。模型整体采用长方体对称布局，炉身主体选用食品级不锈钢材质，渲染阶段为金属壳体赋予哑光拉丝不锈钢材质，还原真实不锈钢板材的细腻磨砂质感与低反光特性，两侧金属提手采用抛光不锈钢材质，与炉身形成质感对比，烤网部分采用镀铬金属材质，呈现亮面金属的冷硬光泽，渲染时搭配柔和的冷灰色背景与侧上方主光源，清晰呈现产品的结构层次与材质差异。结构设计上，炉身侧壁开设多组长条状通风孔，沿炉身高度方向分层排布，可通过进风量调节控制炭烧温度，避免烤温过高导致食材焦糊；两侧提手采用一体化弯折成型结构，与炉身采用点焊连接，既保证承重强度，又避免突出棱角提升使用安全性；烤网采用方格网格结构，网格间距经过反复调整，既保证炭热均匀传导，又避免小型食材掉落炭槽；炉身底部预留承灰空间，炭槽与炉身采用可拆分式结构设计，使用后可直接提出炭槽倾倒灰烬，大幅降低清洁难度。设计思路围绕户外便携使用场景展开，整体尺寸控制在适配2-4人户外烧烤的规格，整体重量控制合理，两侧提手位置符合人体工学抬握角度，搬运时无需额外辅助工具；炉身侧边预留拓展插槽，可适配插接置物板、烤叉支架等拓展配件，满足不同使用场景的功能需求；所有棱边均做圆角钝化处理，避免使用过程中划伤手部，整体结构无易脱落小零件，适合户外频繁移动、拆装使用的场景，兼顾结构强度、使用便利性与清洁便捷性，还原了家用便携烧烤炉的真实产品结构与使用特性。
