变桨距涡扇航空发动机内部结构展示

项目分类:发动机 发布时间:2021-12-04 ID:429078
  • 变桨距涡扇航空发动机内部结构展示
  • 变桨距涡扇航空发动机内部结构展示
  • 变桨距涡扇航空发动机内部结构展示
  • 变桨距涡扇航空发动机内部结构展示
  • 变桨距涡扇航空发动机内部结构展示
  • 变桨距涡扇航空发动机内部结构展示
  • 变桨距涡扇航空发动机内部结构展示
  • 变桨距涡扇航空发动机内部结构展示
  • 变桨距涡扇航空发动机内部结构展示
  • 变桨距涡扇航空发动机内部结构展示
  • 变桨距涡扇航空发动机内部结构展示

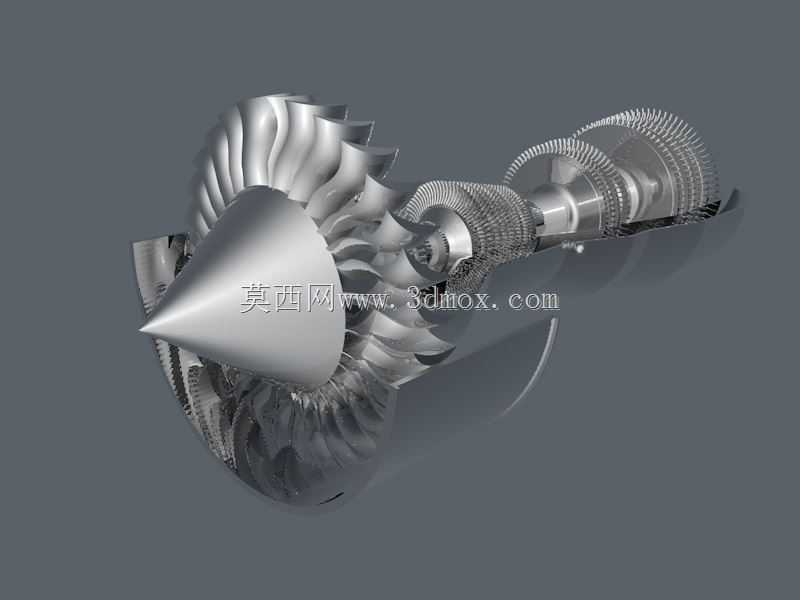

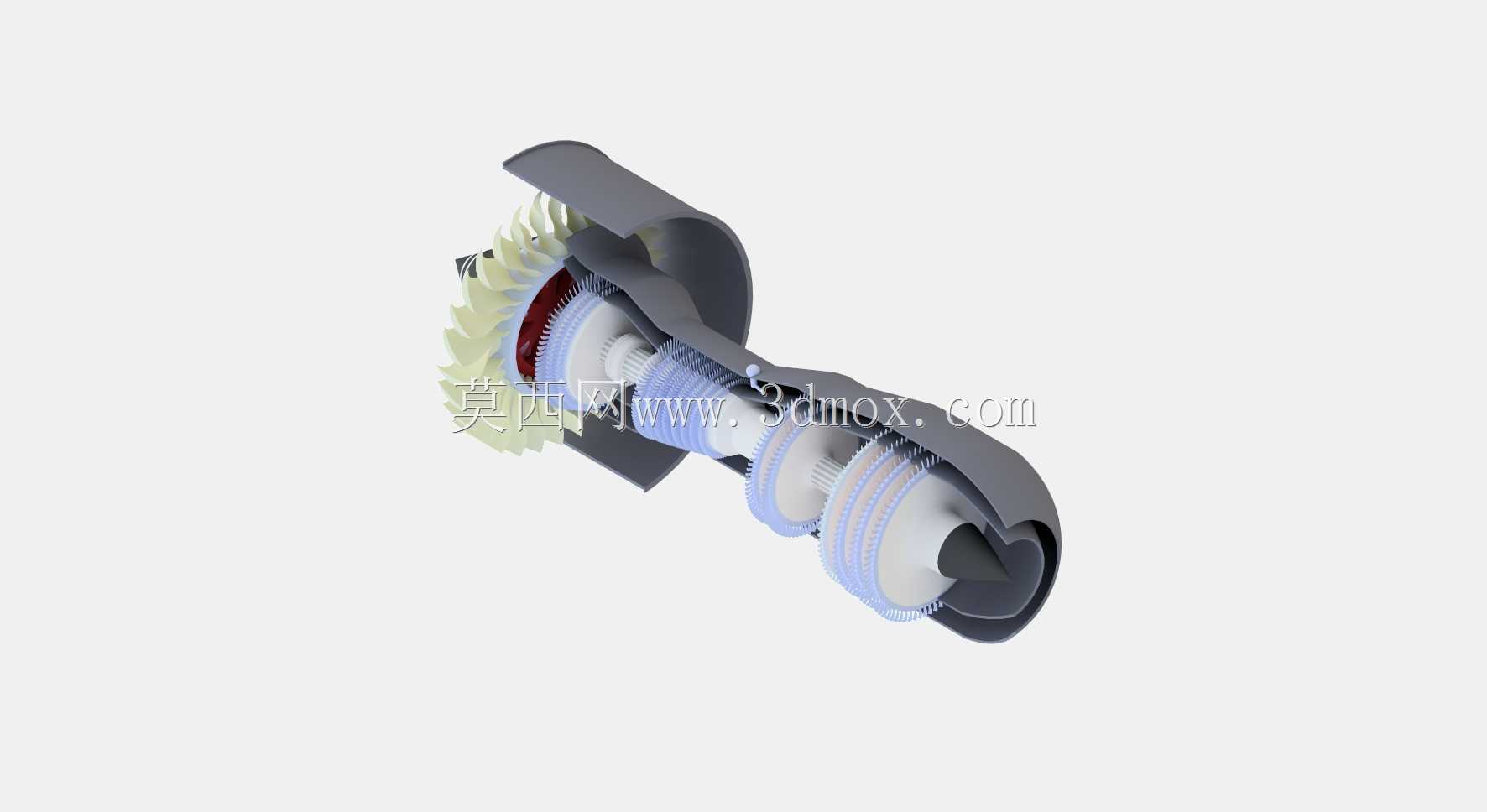

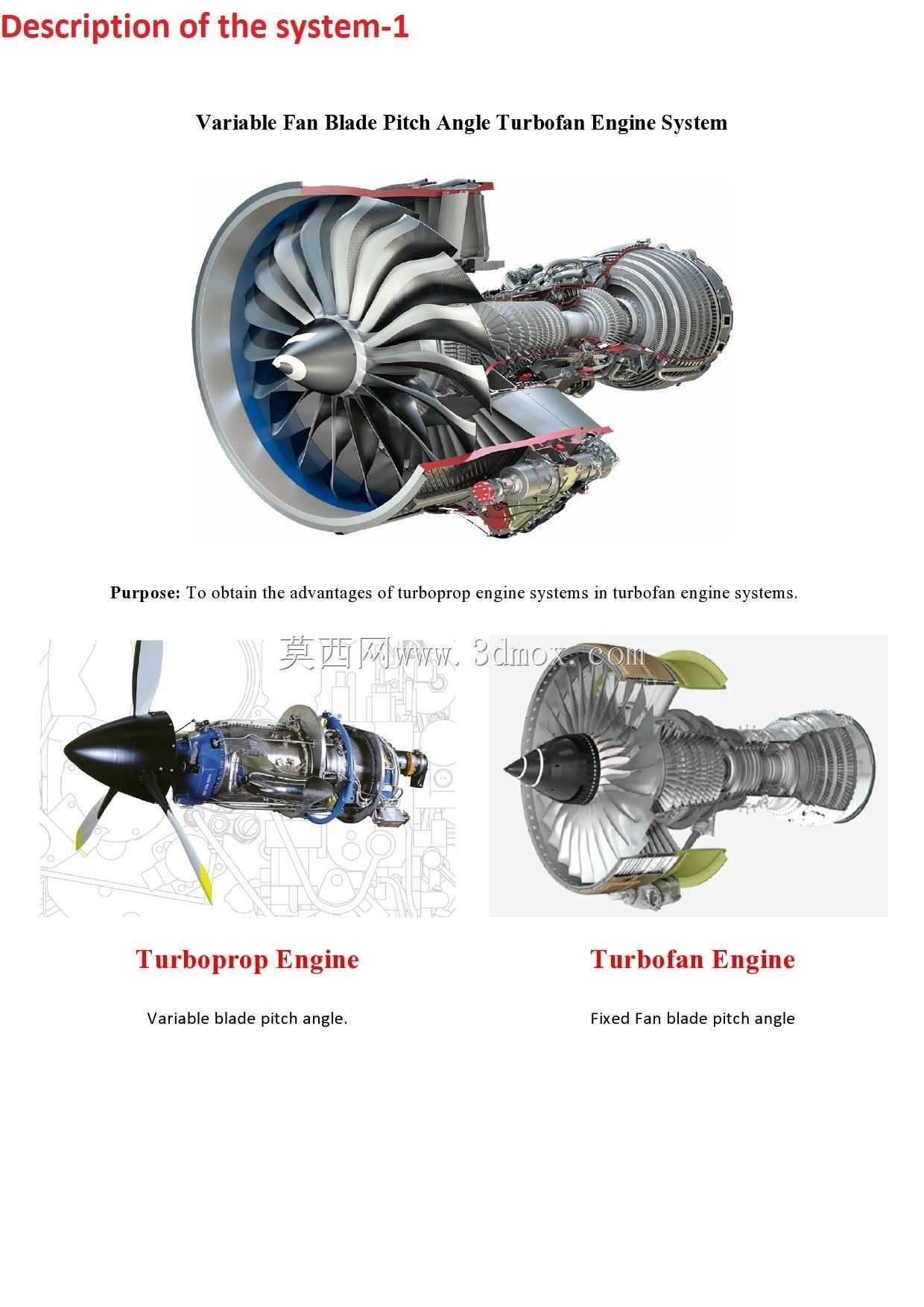

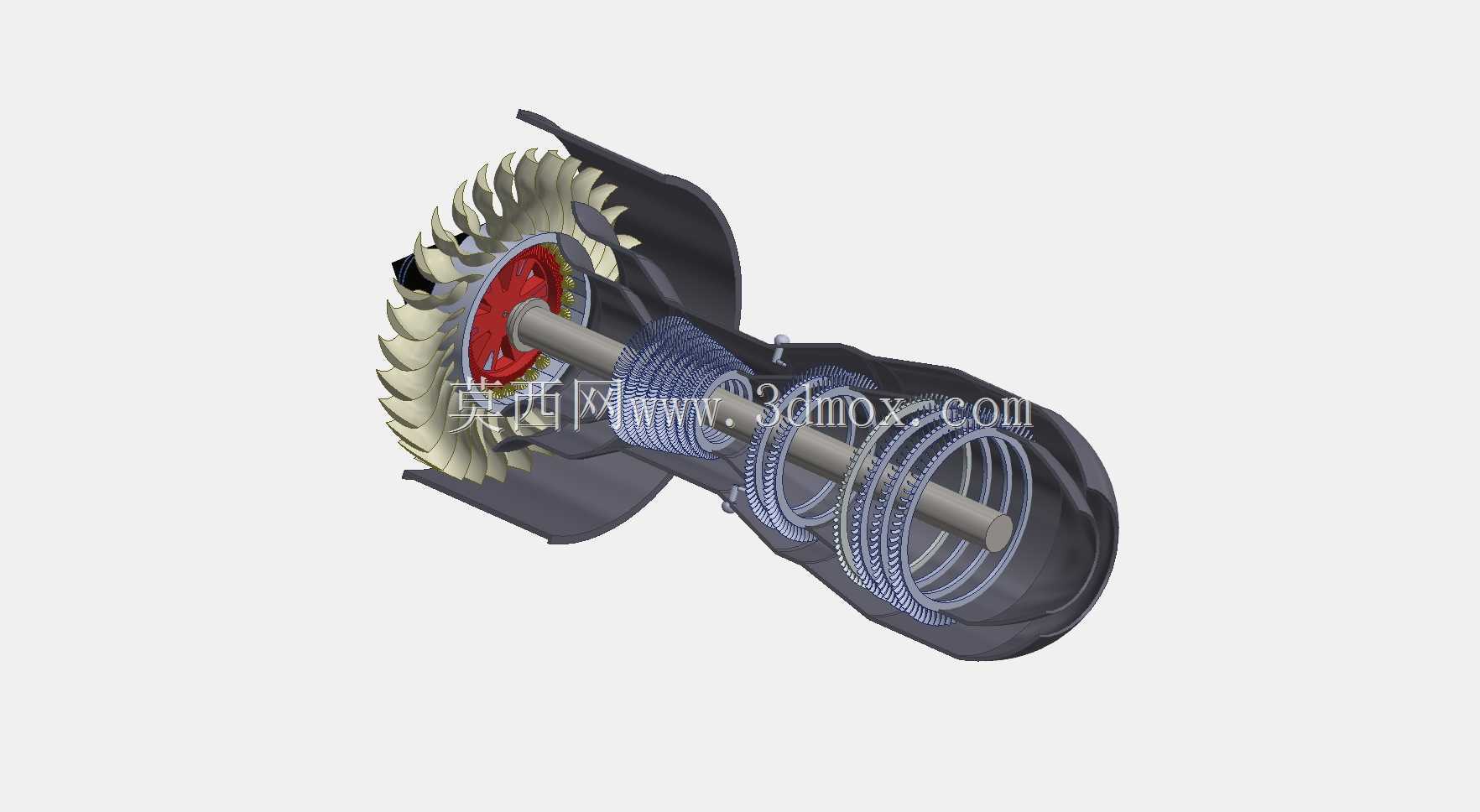

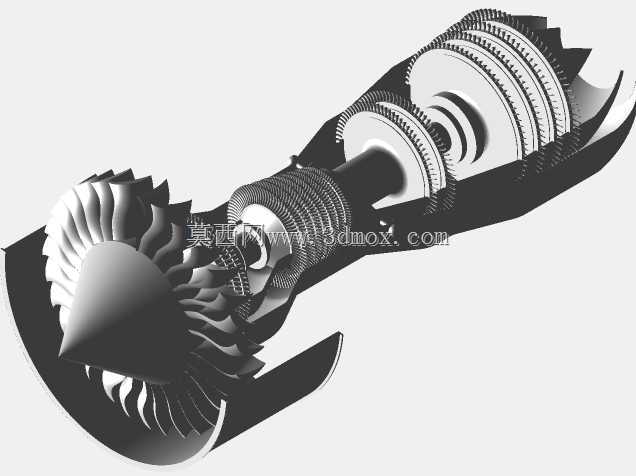

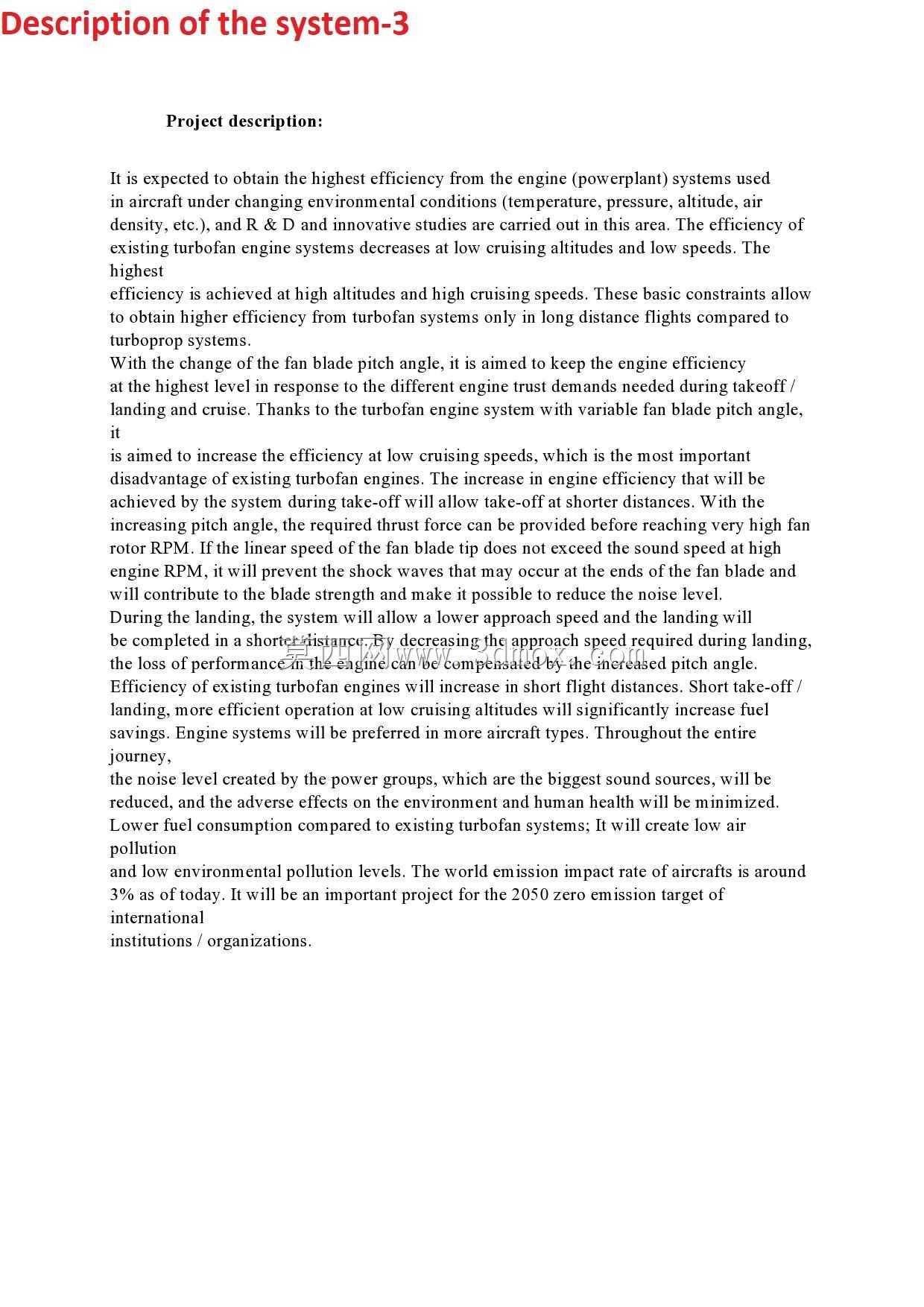

  该结构对应民用大涵道比涡扇动力单元的核心流道与传动布局,主要适配干线民航客机、大型长航时货运无人机的动力选型场景,核心作用是通过多级压气机与涡轮的能量转换,为飞行器提供持续大推力输出,同时兼顾巡航阶段的燃油经济性与起降阶段的推力冗余。从结构设计逻辑来看,前端进气锥采用流线型钝头设计,可在亚音速巡航状态下对来流进行预压缩,均匀导入首级风扇叶片流道,避免进气畸变引发的压气机喘振;首级风扇采用宽弦空心叶片布局,叶片型线经过多轮气动优化,叶尖间隙控制在毫米级,既保证大流量进气效率,也能降低叶片工作时的振动应力。压气机段采用多级轴流布局,每级叶片的安装角、弦长沿气流方向逐级递减,匹配气流压缩过程中的压力、流速变化,相邻级之间设置静叶导流结构,

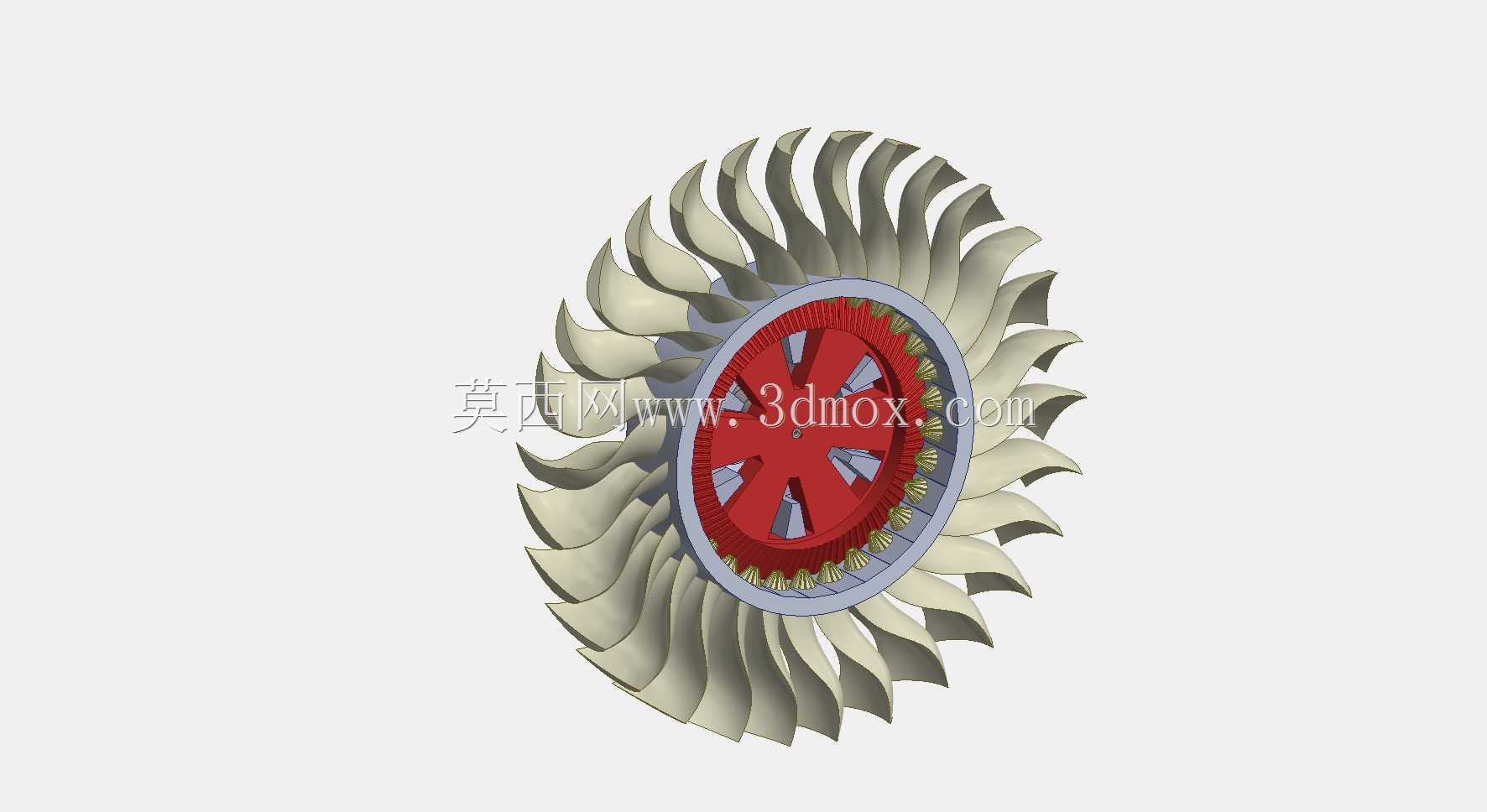

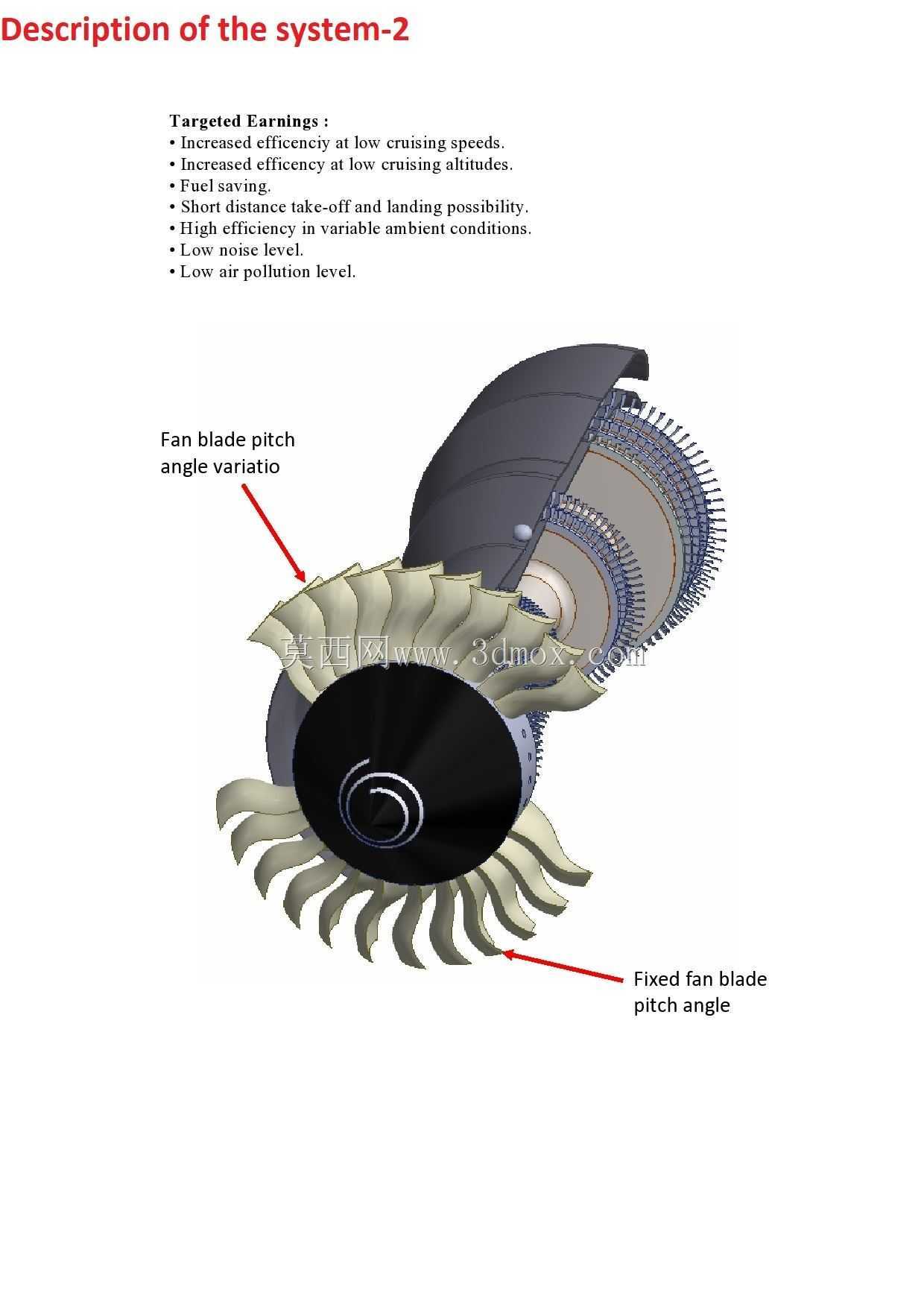

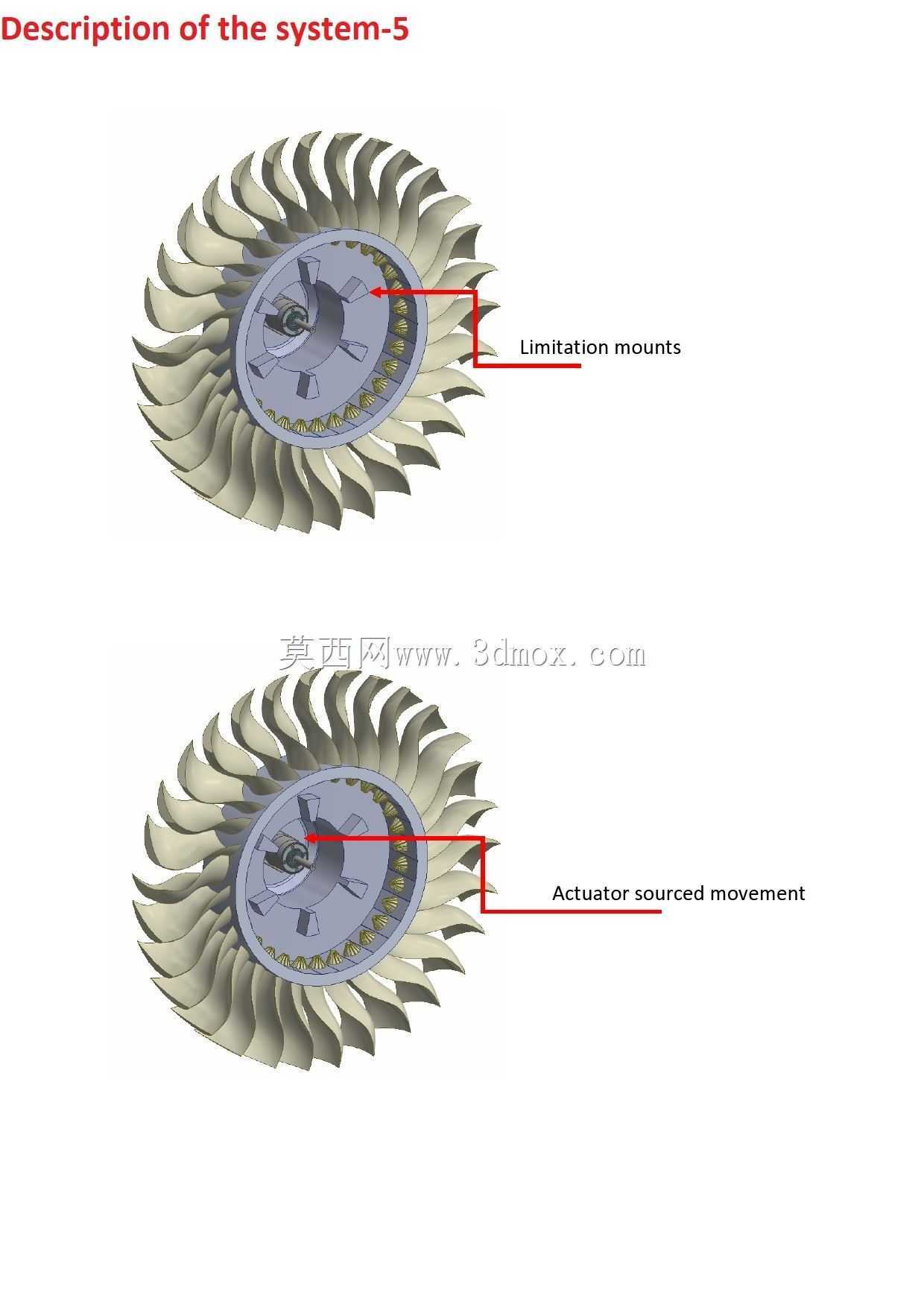

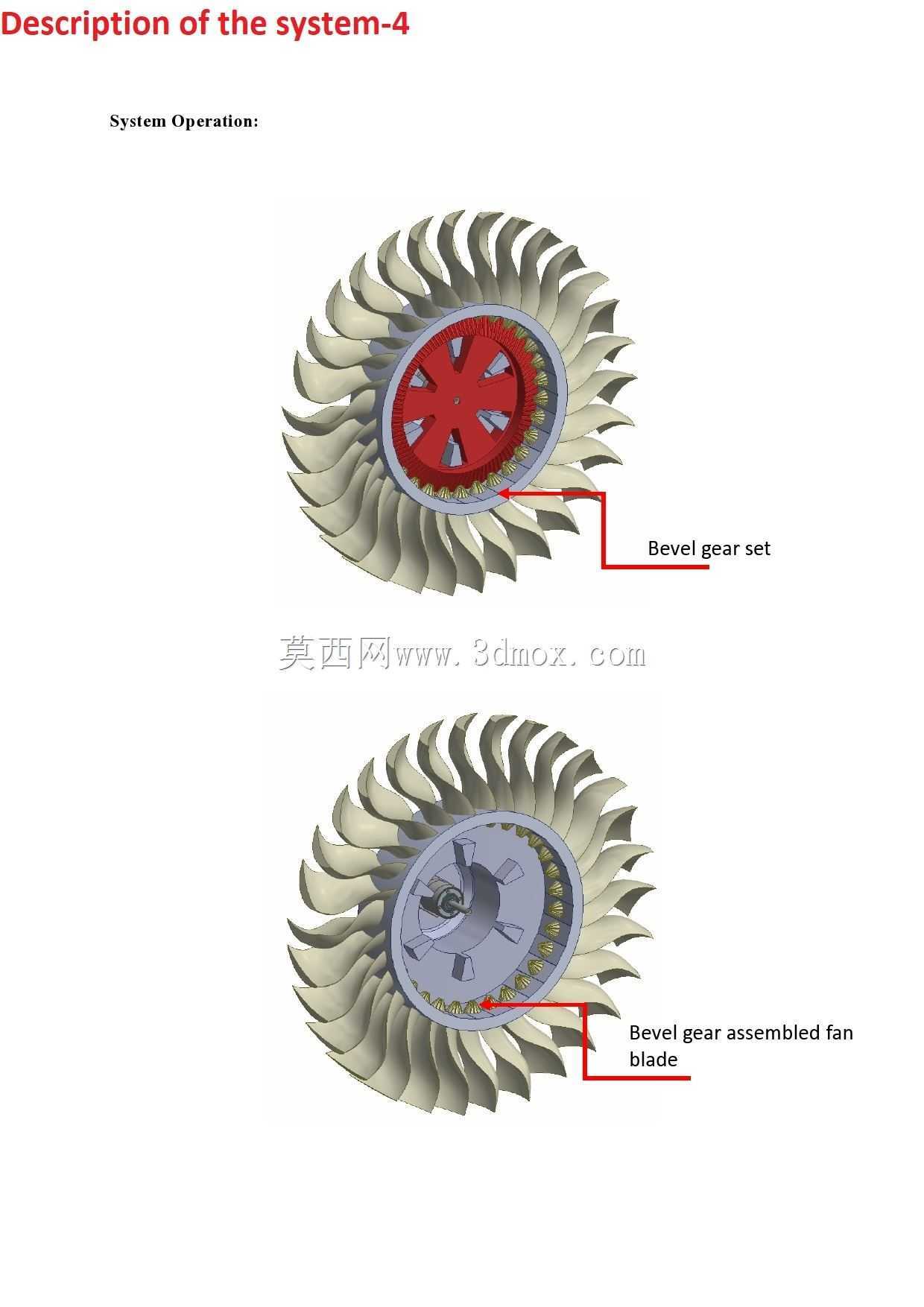

  调整气流攻角避免流动分离。涡轮段与压气机通过同轴刚性连接,高温高压燃气冲击涡轮叶片输出扭矩,同步驱动前端风扇与压气机转动,变桨距调节机构集成在风扇轮毂内部,可根据不同飞行工况调整叶片安装角:起飞阶段增大桨距提升进气流量获得最大推力,巡航阶段减小桨距降低运转阻力,优化燃油消耗率。传动转轴采用多段支承结构,支承位置对应整机振动节点布置,搭配阻尼轴承结构抑制高速转动时的临界转速振动,避免共振引发的结构疲劳。整机安装边界需匹配飞行器吊舱的内径尺寸,前端进气面与吊舱进气唇口保持同轴度公差,后端排气段与尾喷管对接处设置热膨胀补偿间隙,抵消高温工作状态下的结构热变形;外部预留燃油管路、滑油管路、控制信号线路的安装接口,接口位置避开核心振动区域,

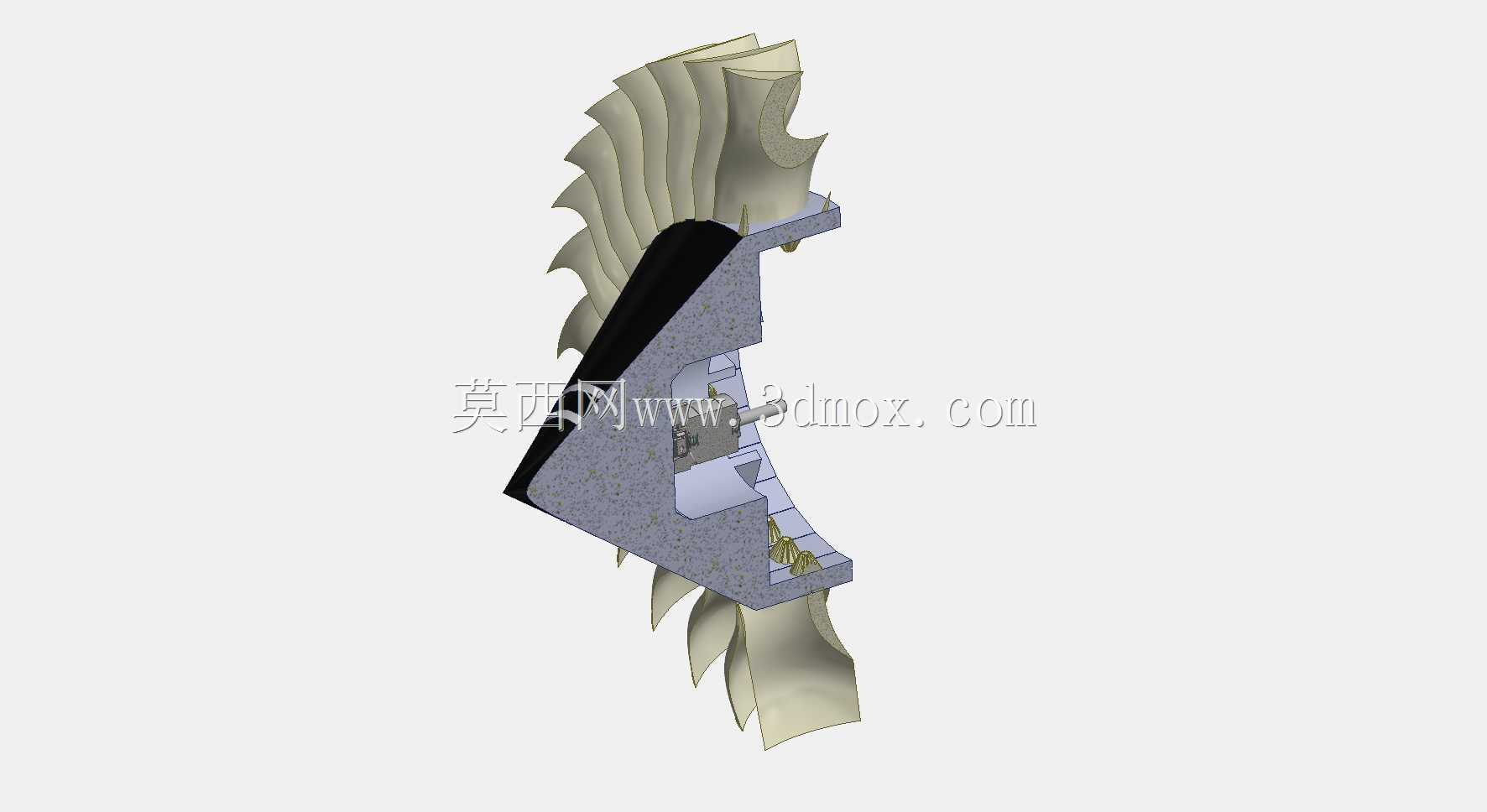

  保证管路长期工作的可靠性。结构建模过程中还原了叶片叶根的榫头连接结构、轮盘的定位止口、密封件的安装槽位等细节,可直接用于航空动力相关的结构教学、原理演示,也可作为新型动力方案概念设计的参考基准,辅助工程师完成气动布局校核、传动路径优化、安装干涉检查等前期设计工作。
