塔特拉T57车用动力单元结构展示

项目分类:发动机 发布时间:2021-12-04 ID:428667
  • 塔特拉T57车用动力单元结构展示
  • 塔特拉T57车用动力单元结构展示
  • 塔特拉T57车用动力单元结构展示
  • 塔特拉T57车用动力单元结构展示
  • 塔特拉T57车用动力单元结构展示
  • 塔特拉T57车用动力单元结构展示
  • 塔特拉T57车用动力单元结构展示
  • 塔特拉T57车用动力单元结构展示
  • 塔特拉T57车用动力单元结构展示
  • 塔特拉T57车用动力单元结构展示
  • 塔特拉T57车用动力单元结构展示

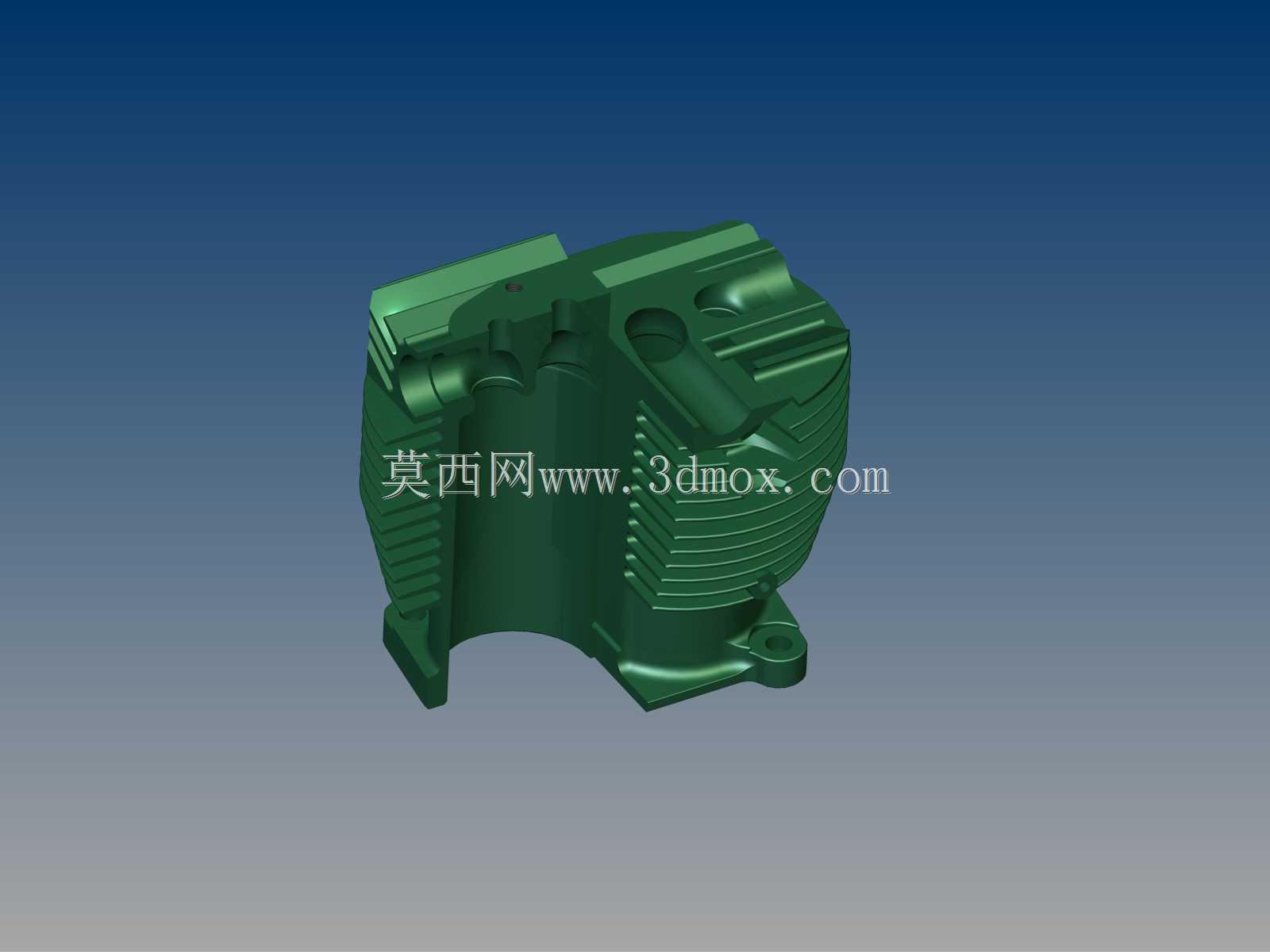

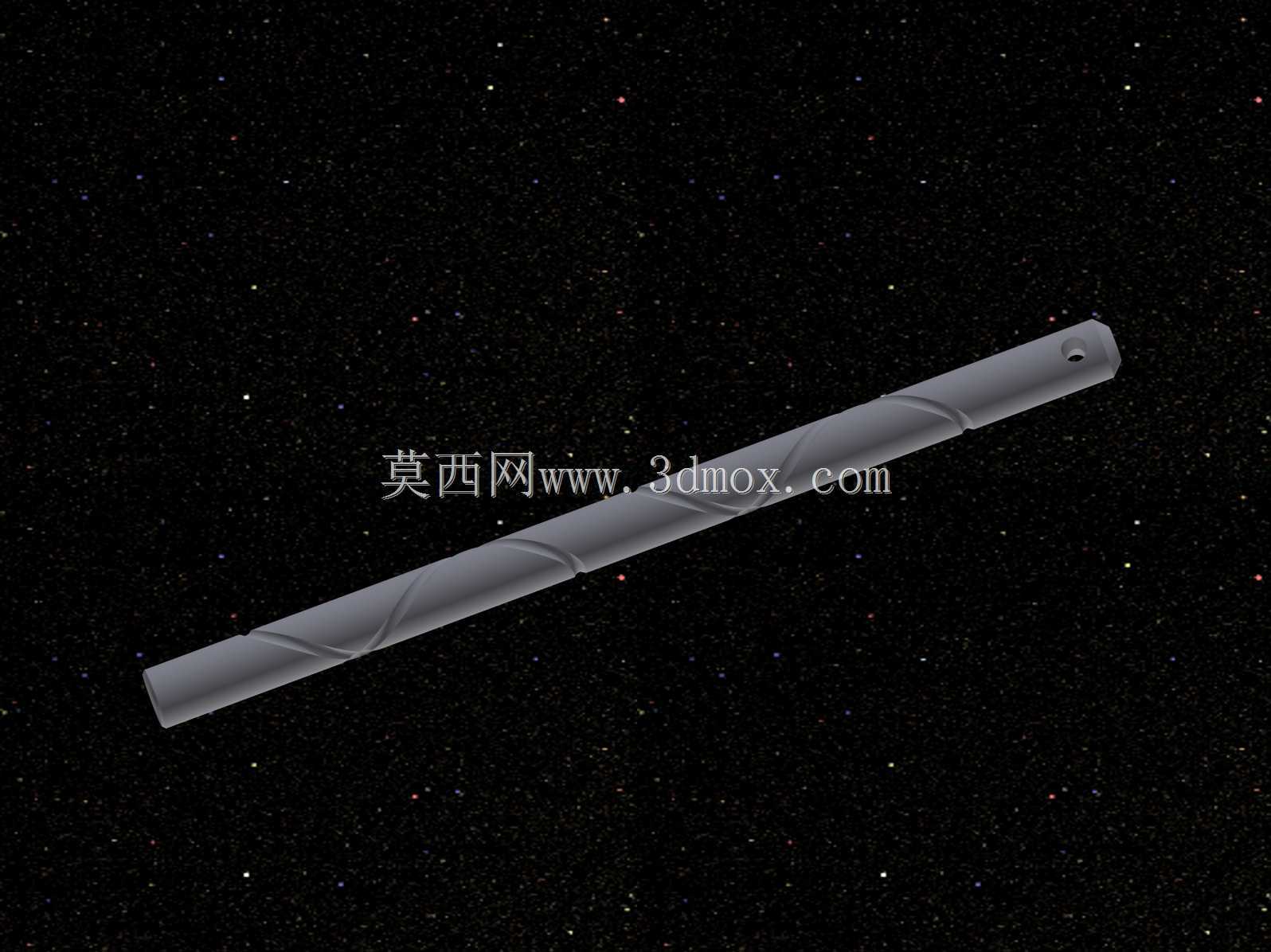

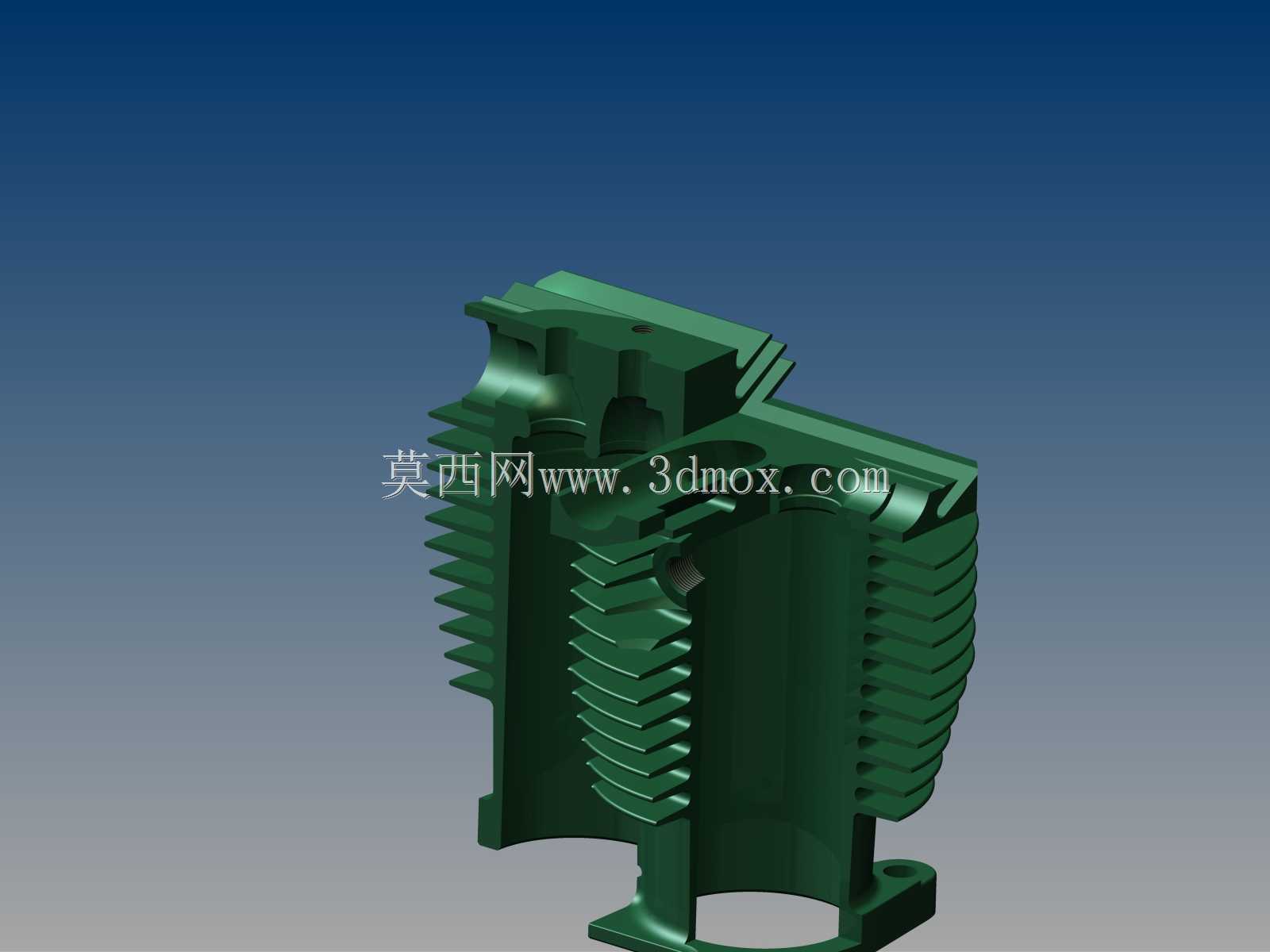

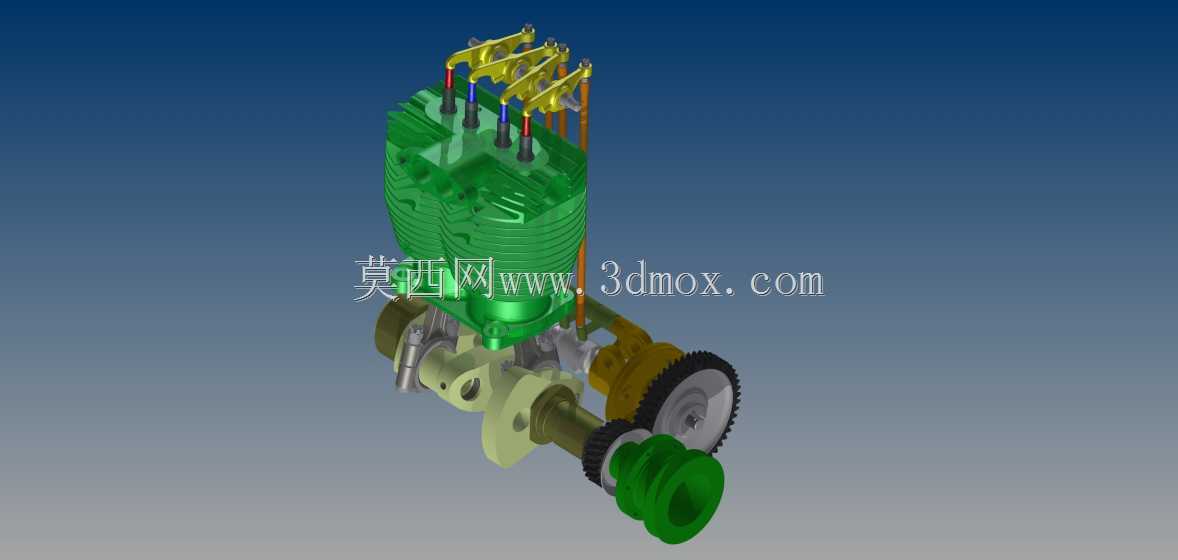

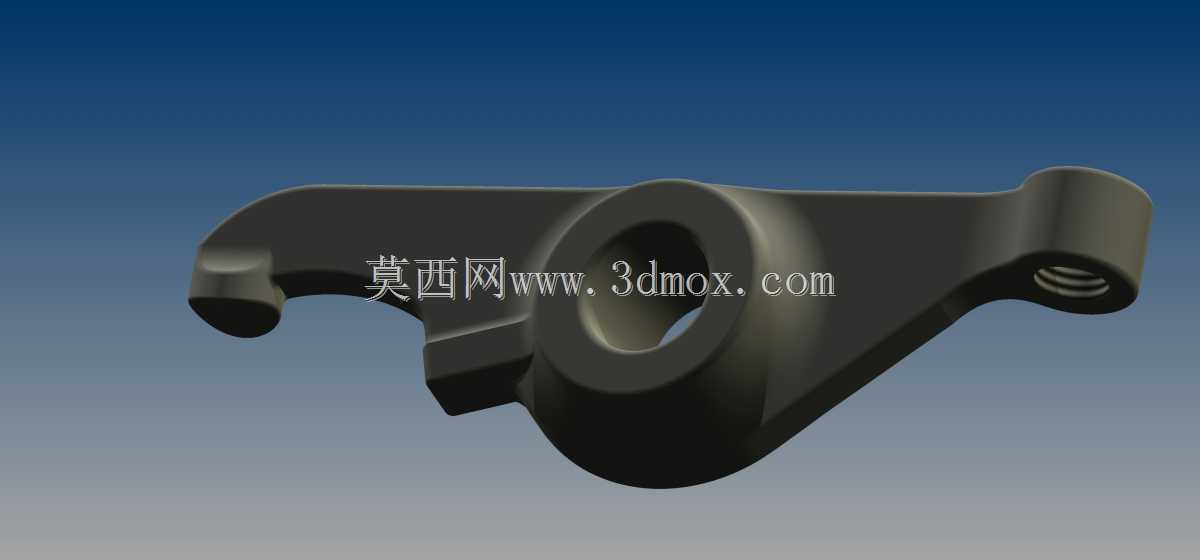

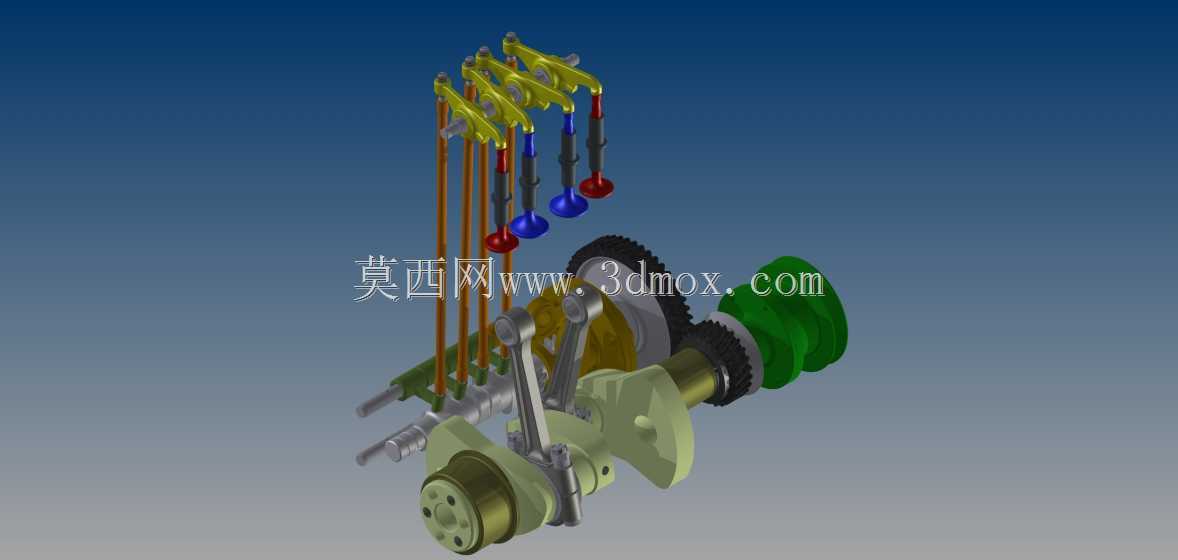

  这套动力结构对应老式乘用车辆的前置动力单元,在早年小型乘用车的动力布局中,这类直列多缸结构承担着整车动力输出的核心作用,需要匹配整车的前舱安装空间,兼顾散热效率、传动对接精度与日常维护的可达性。从结构布局来看,缸体采用一体化散热鳍片设计,鳍片的排布密度顺着车辆行驶时的迎面气流方向设置,不需要额外加装复杂的水冷管路就能满足小排量动力单元的持续散热需求,适配早年车型简化结构、降低故障率的设计诉求。顶部的气门控制组件通过顶置推杆结构实现配气动作,每一组气门对应独立的复位弹簧与调节螺钉,安装时需要逐缸调整气门间隙,保证不同转速下的进排气正时精度,避免出现气门迟闭、早开导致的动力损耗或者气门撞击活塞的故障。

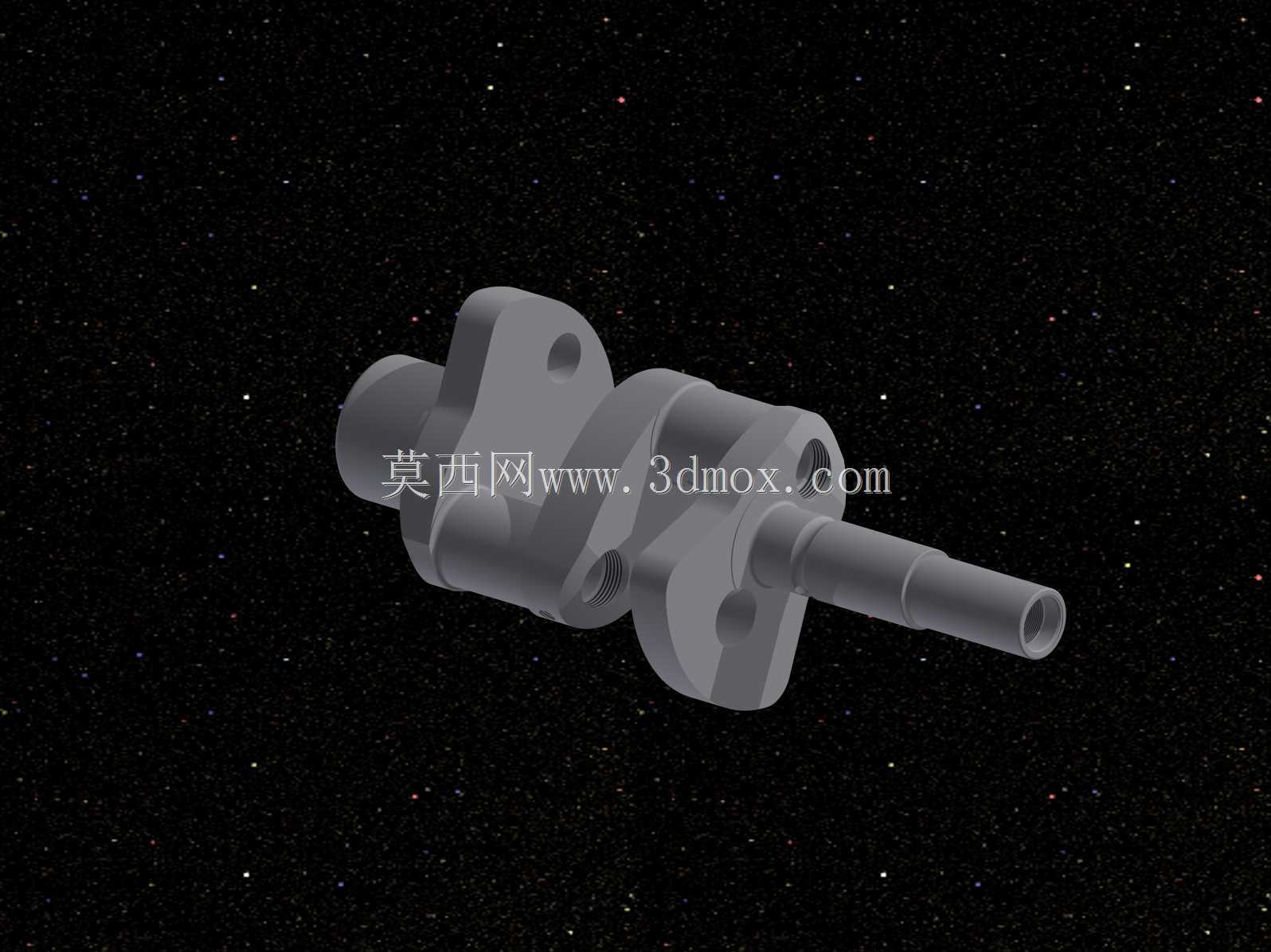

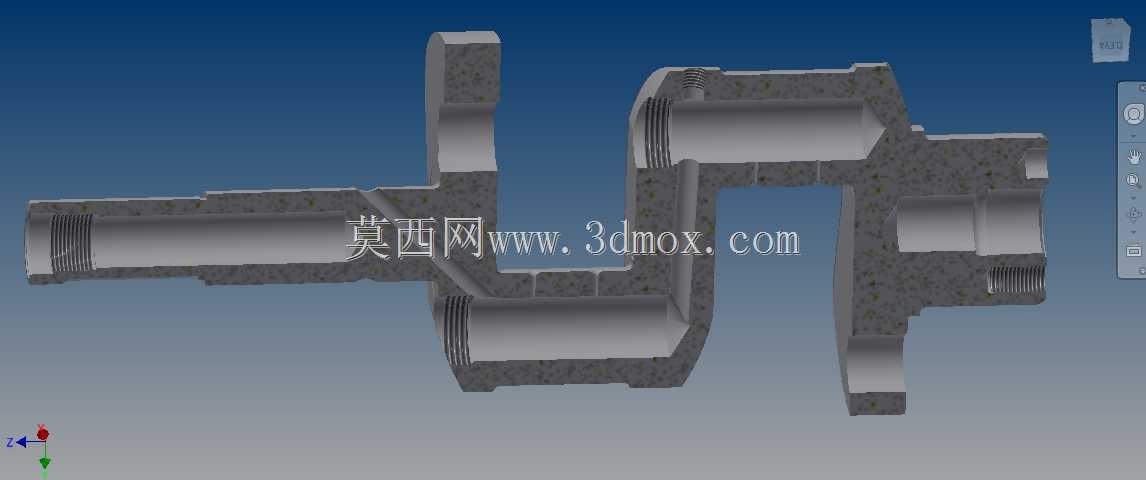

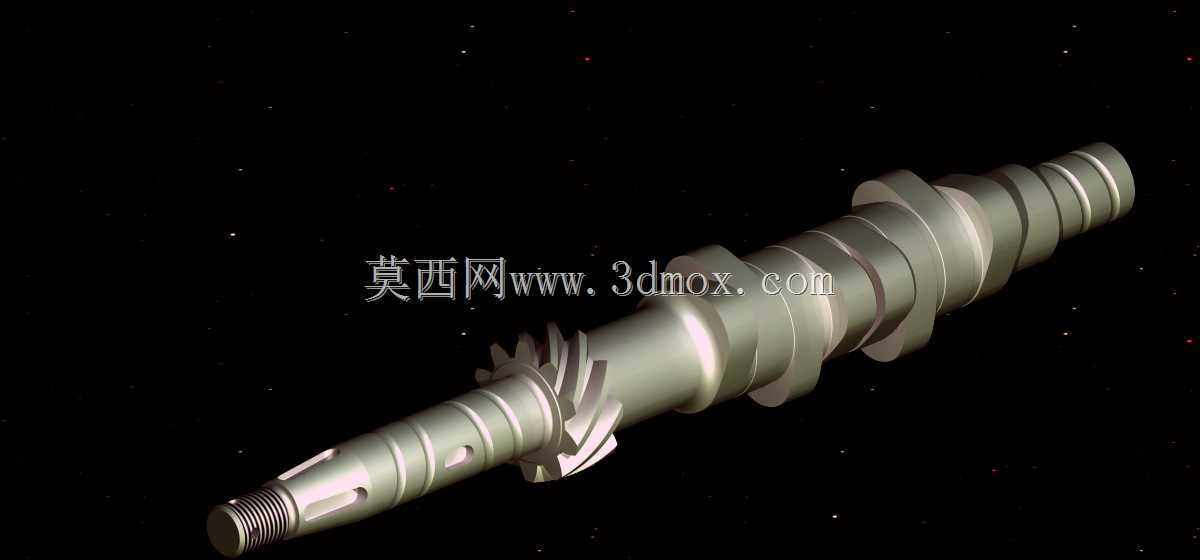

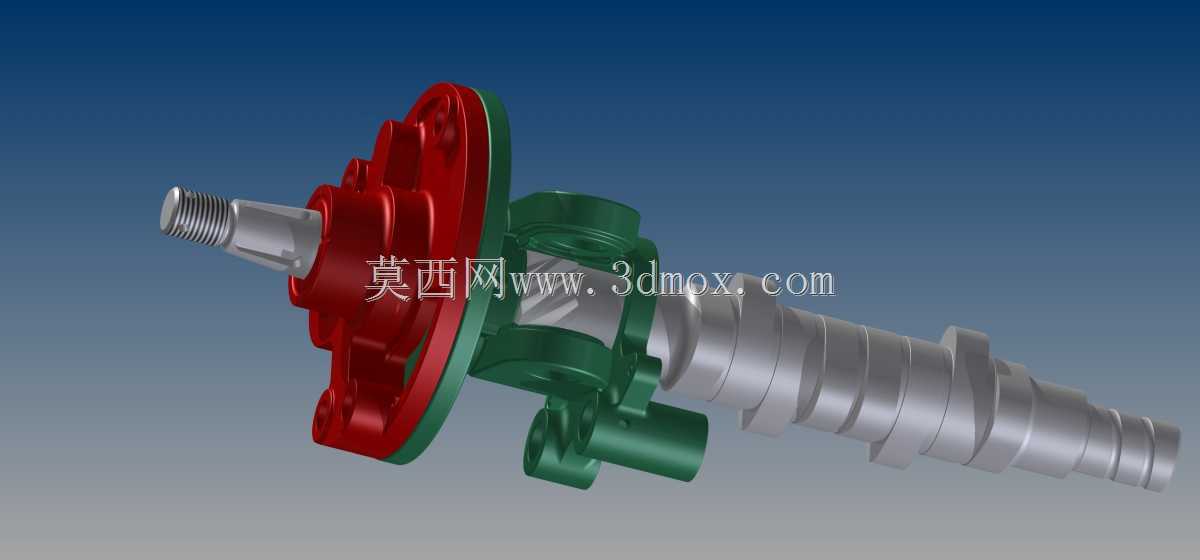

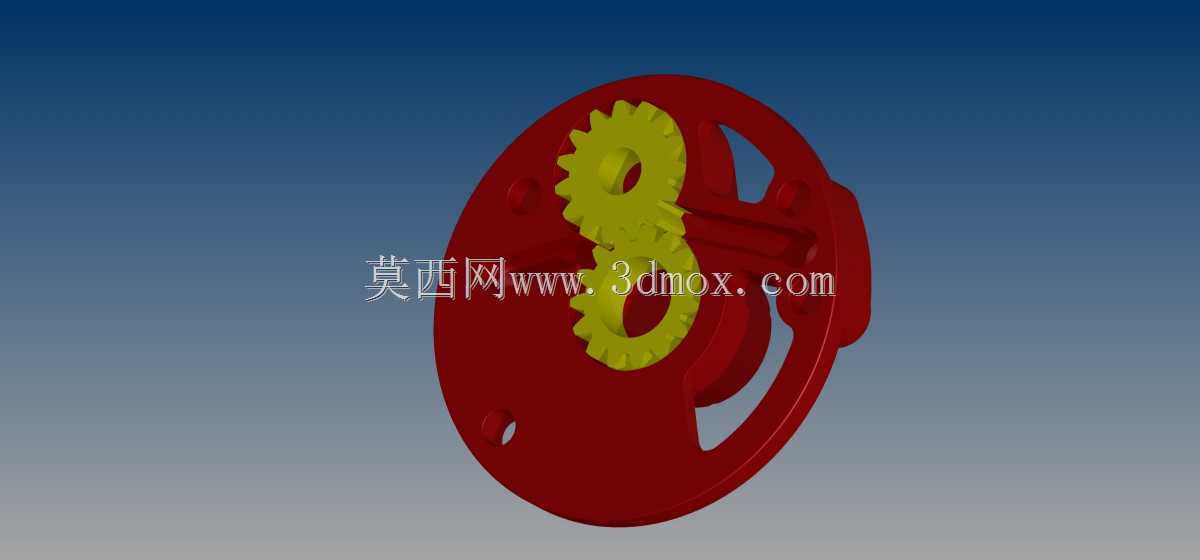

  下部的传动端集成了齿轮组与曲柄连杆输出结构,动力从活塞往复运动转换为曲轴旋转运动后,通过末端的输出齿轮对接离合器与变速器总成,齿轮的啮合间隙控制在合理区间,既保证传动效率,也能抵消部分运转时的冲击载荷,减少动力传递过程中的噪音与磨损。设计过程中需要优先确认缸体中心距、曲轴输出端的同轴度,以及安装支脚的位置公差,保证动力单元能够顺利嵌入整车前舱的安装位,和周边的散热结构、操纵杆件、燃油供给部件不发生运动干涉。外露的散热鳍片边缘做了倒角处理,避免装配维护时划伤操作人员,下部的齿轮组外侧预留了护板安装位,实际装车时加装护板就能阻挡路面飞溅的泥水进入啮合齿面,延长传动部件的使用寿命。这类结构的建模过程需要重点关注活塞运动行程与曲轴偏心距的匹配关系,配气机构的推杆行程要和凸轮轴型线完全对应,才能还原真实的运动逻辑,为后续的结构验证、教学演示或者改装参考提供准确的三维参照。
