带拖斗前置铲斗玩具拖拉机及注塑模具

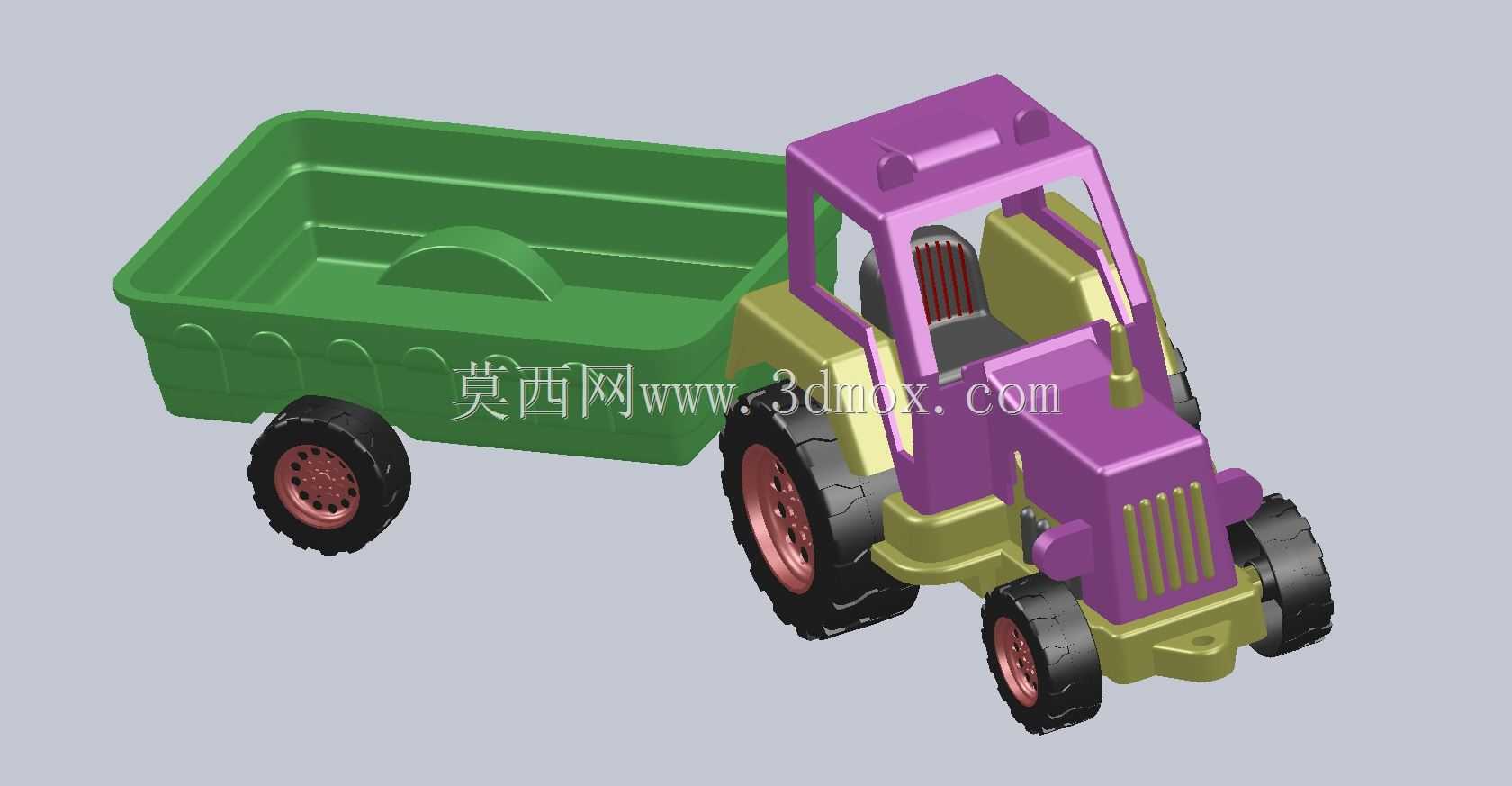

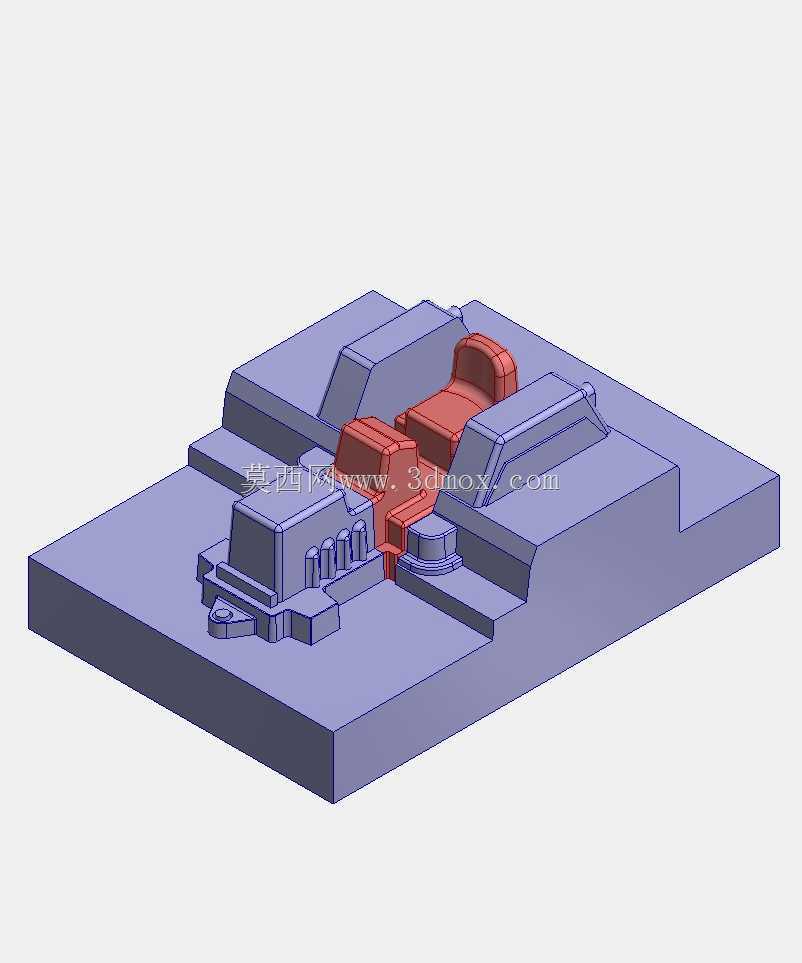

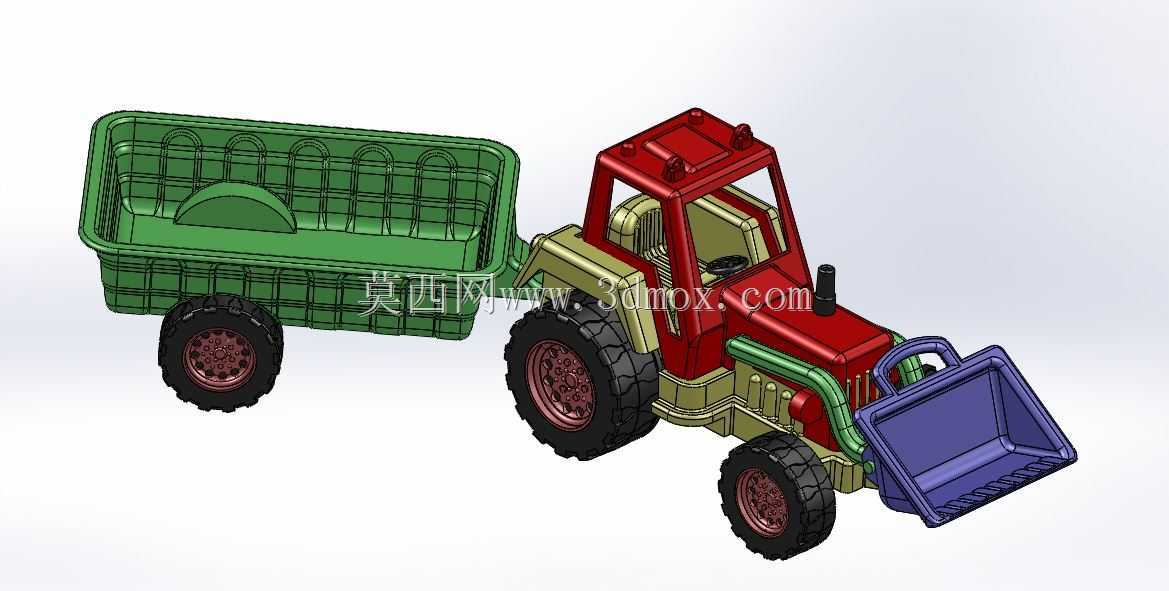

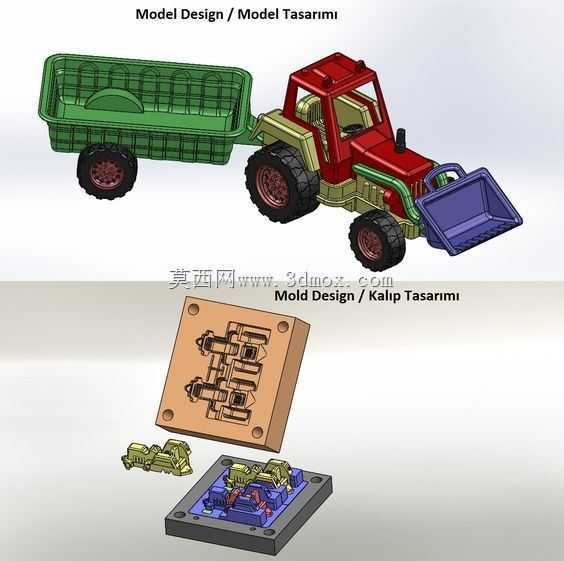

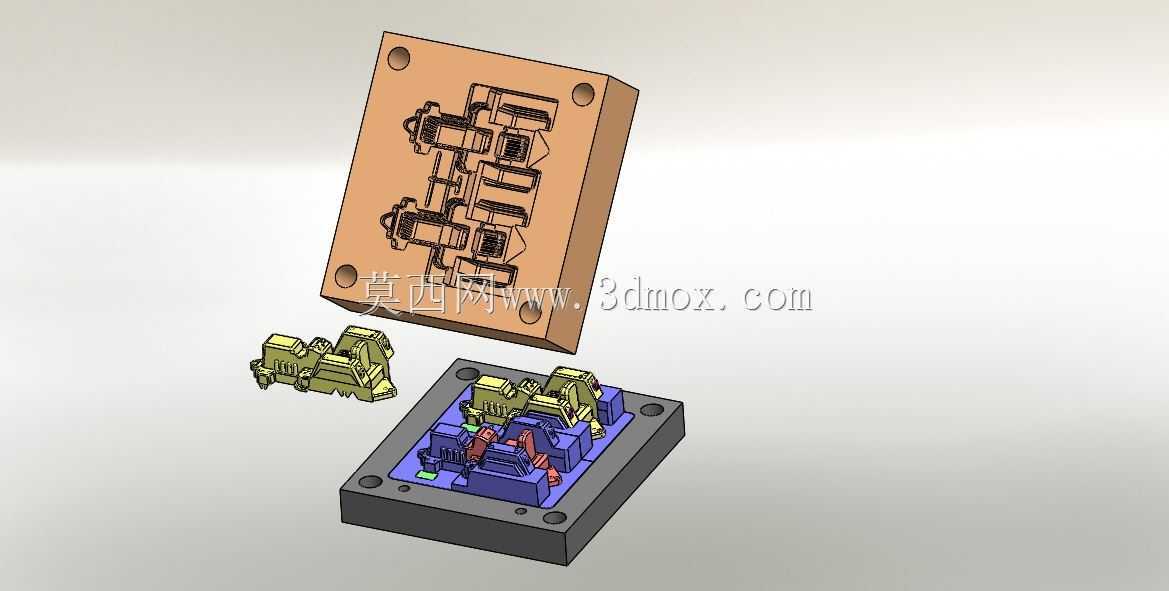

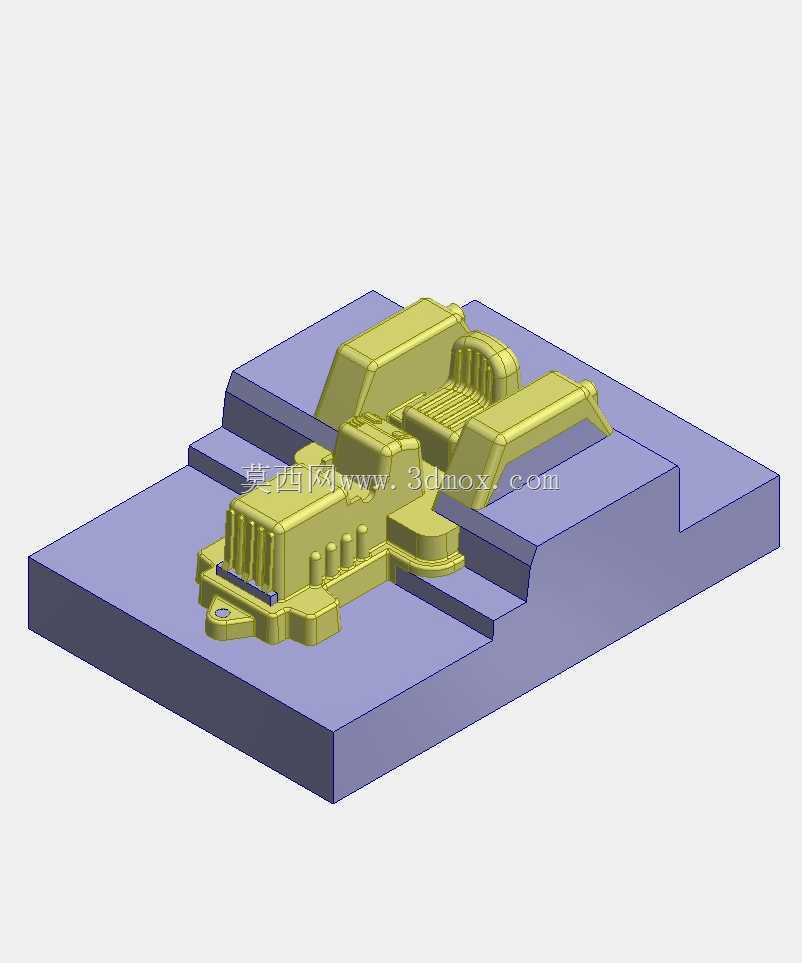

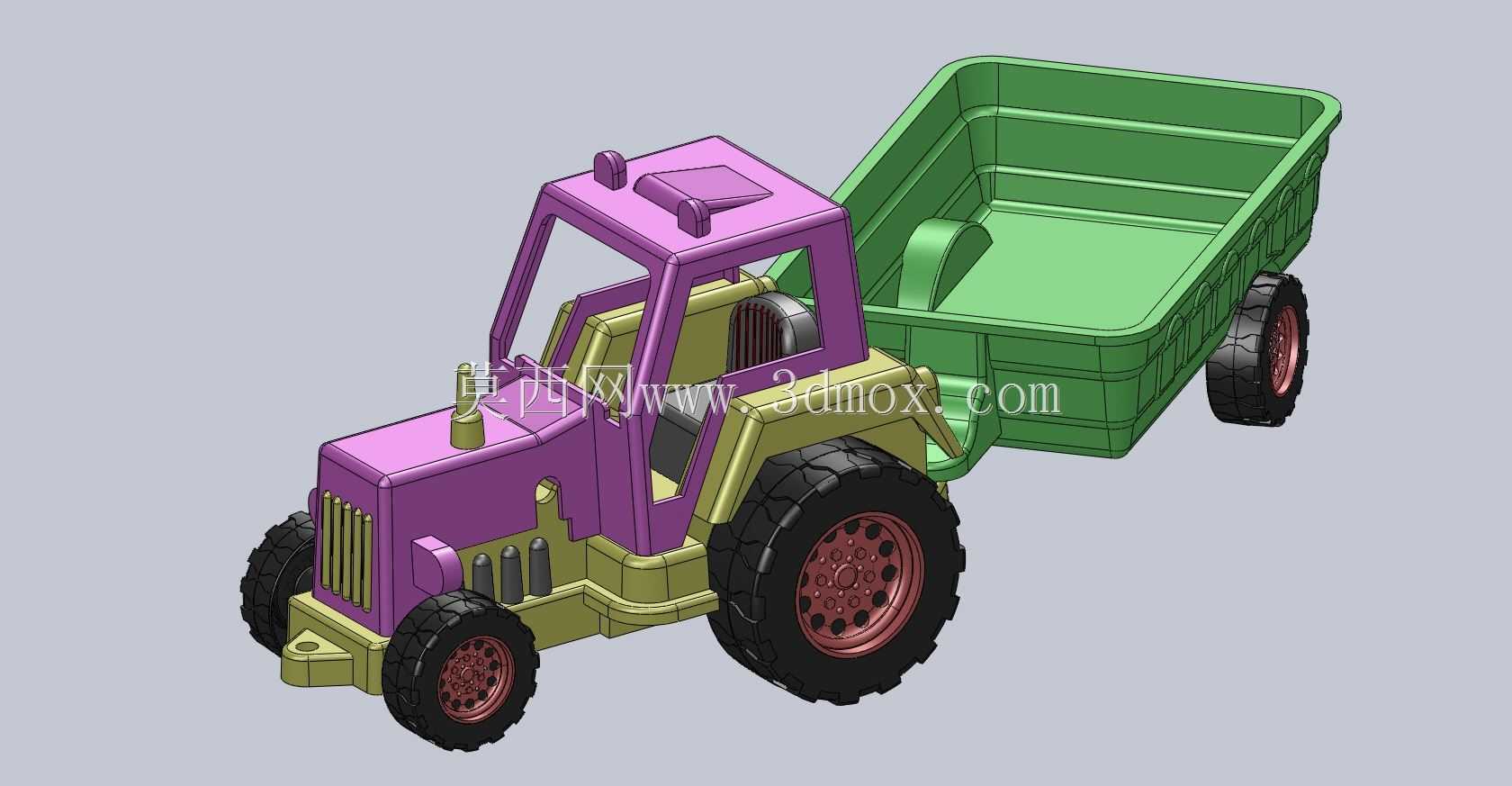

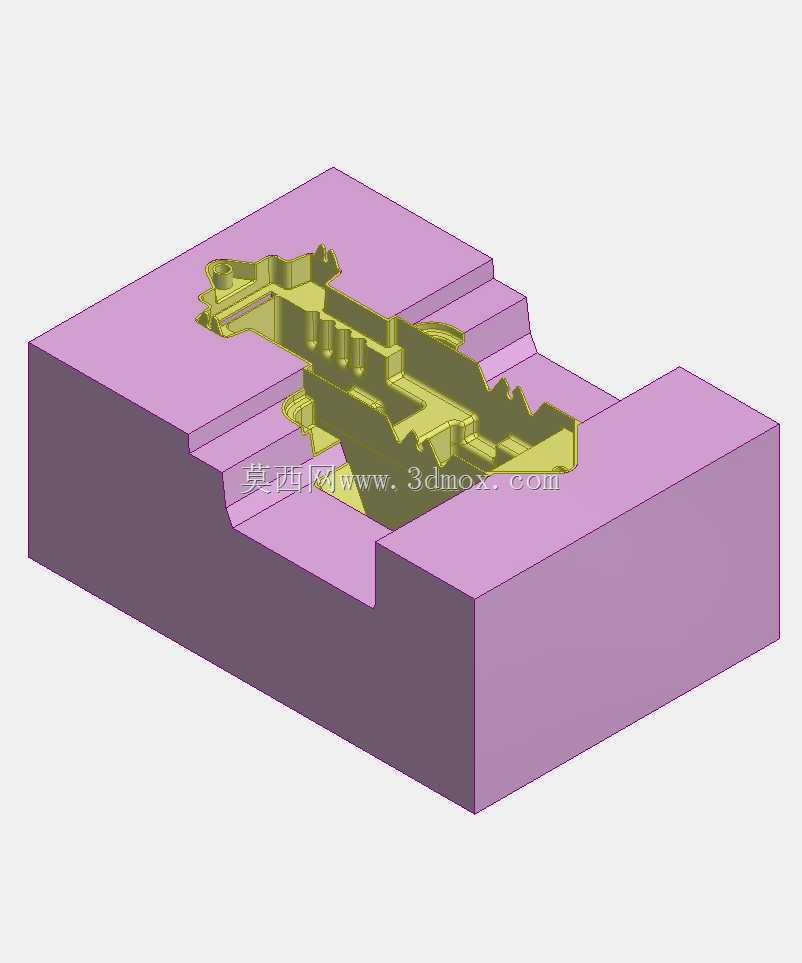

　　这套设计覆盖玩具拖拉机成品与配套注塑模具两部分，面向儿童玩具量产场景，可直接用于注塑生产环节。成品拖拉机采用红、绿、紫三色分件设计，车头部分预留驾驶舱镂空结构，前置紫色铲斗通过铰接结构与车头前部连接，可实现小角度俯仰动作，模拟真实工程拖拉机的铲装作业姿态；后部连接绿色栅格状拖斗，拖斗侧板做了加强筋纹理处理，既还原农用拖斗的外观特征，也能在注塑成型时减少塑件缩痕，提升结构强度。行走部分采用大尺寸深纹路轮胎设计，轮胎与轮毂做分件处理，轮毂为红黑配色，装配后可顺畅转动，适配儿童推拉玩耍的使用需求。模具部分采用前后模分模结构，针对拖拉机复杂的曲面外形做了分型面贴合处理，模腔布局兼顾生产效率与塑件成型质量，浇注口设置在塑件非外观面位置，

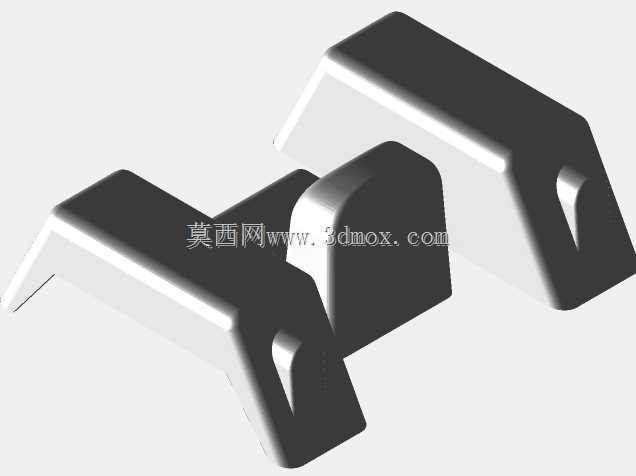

　　避免浇口痕迹影响玩具成品外观。模具上设计了多组顶针位置，对应塑件的加强筋、装配柱等结构位置，保证顶出过程中塑件不变形、不顶白。冷却水路围绕模腔均匀排布，可缩短成型周期，适配批量注塑生产的节拍要求。设计过程中针对玩具的安全特性做了圆角处理，所有外露棱边均做R0.5以上的圆角过渡，避免儿童玩耍时被划伤；各活动部件的配合间隙控制在0.2-0.3mm之间，既保证活动顺畅，也不会出现夹手的风险。装配结构采用卡扣式连接，无需额外螺丝紧固件，减少装配工序的同时，也避免小零件脱落造成误食风险。模具的导柱、导套做了标准件适配设计，可直接选用通用模架配件，降低模具加工成本；滑块、抽芯结构针对拖拉机的镂空、倒扣位置做了专门设计，开模时可顺利完成抽芯动作，不会拉伤塑件表面。整套设计的尺寸比例适配常规玩具货架陈列需求，成品总长度控制在200mm左右，宽度80mm，高度70mm，拖斗与车头的连接卡扣可实现小角度转动，模拟拖斗转向的真实姿态，兼顾玩具的可玩性与结构可靠性。
