五升容量储液罐及配套注塑成型模具

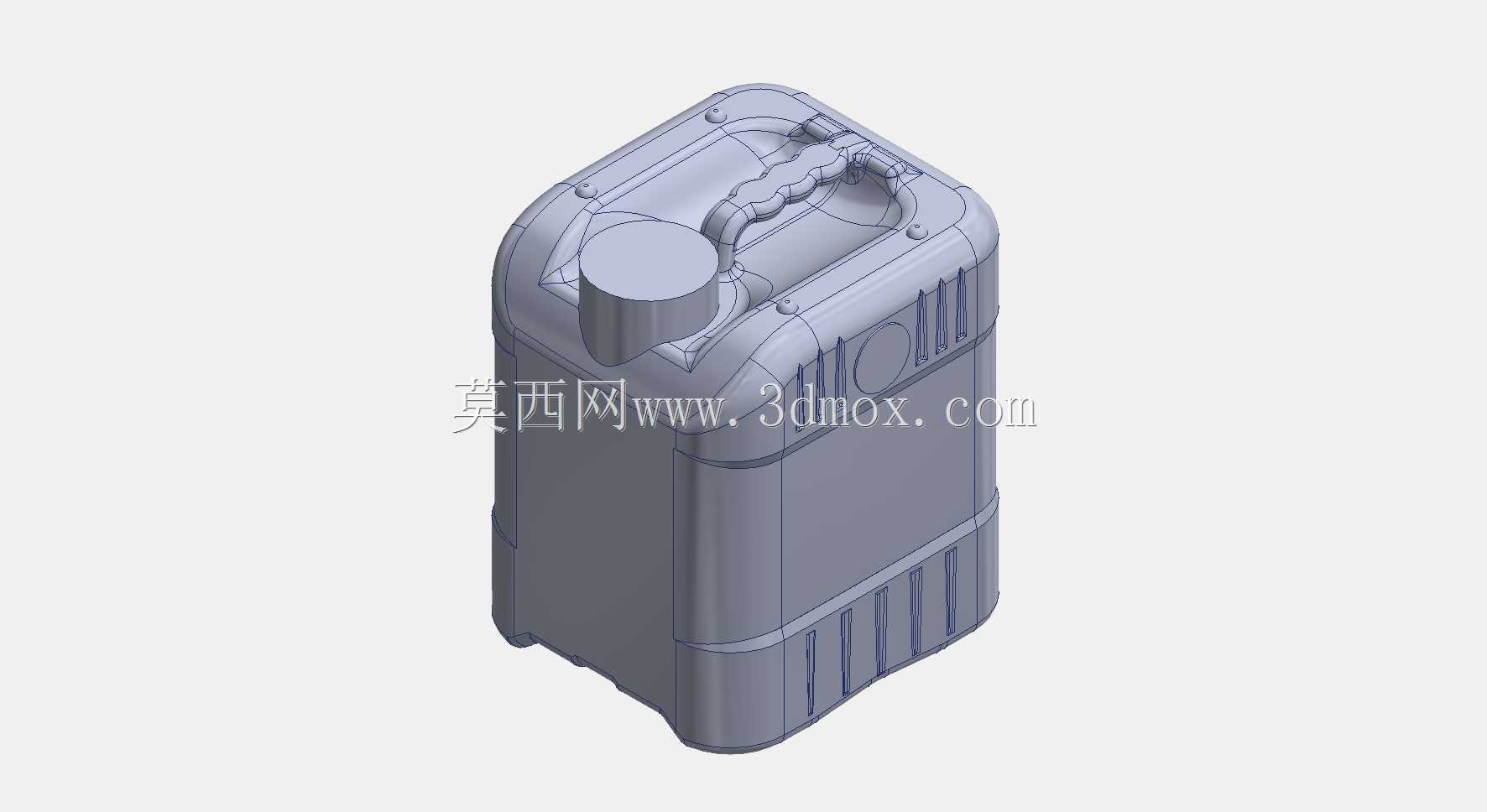

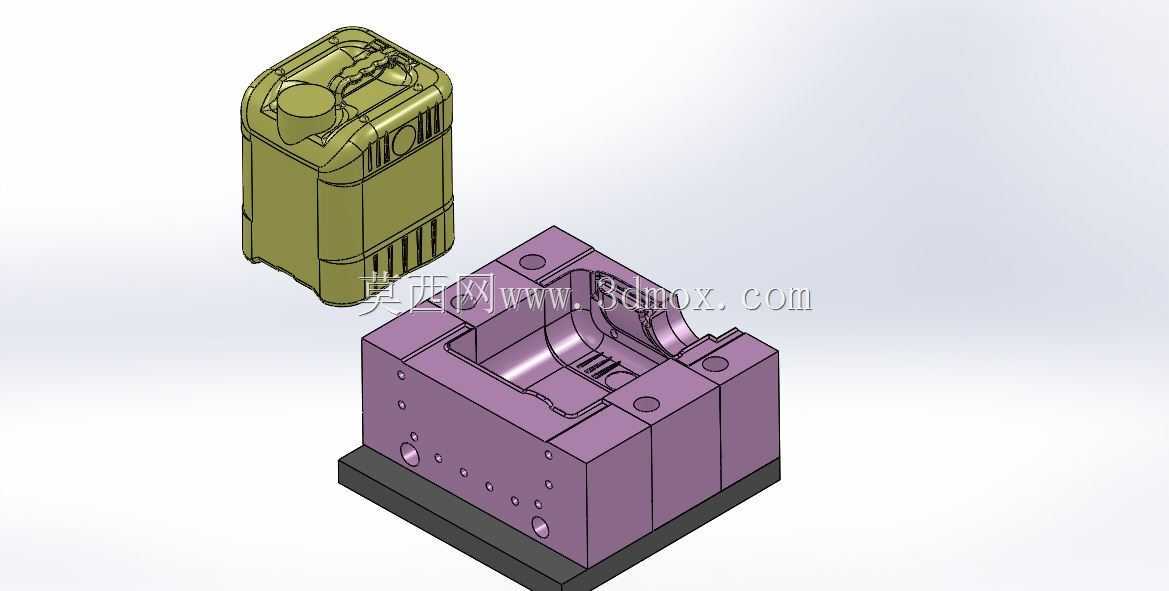

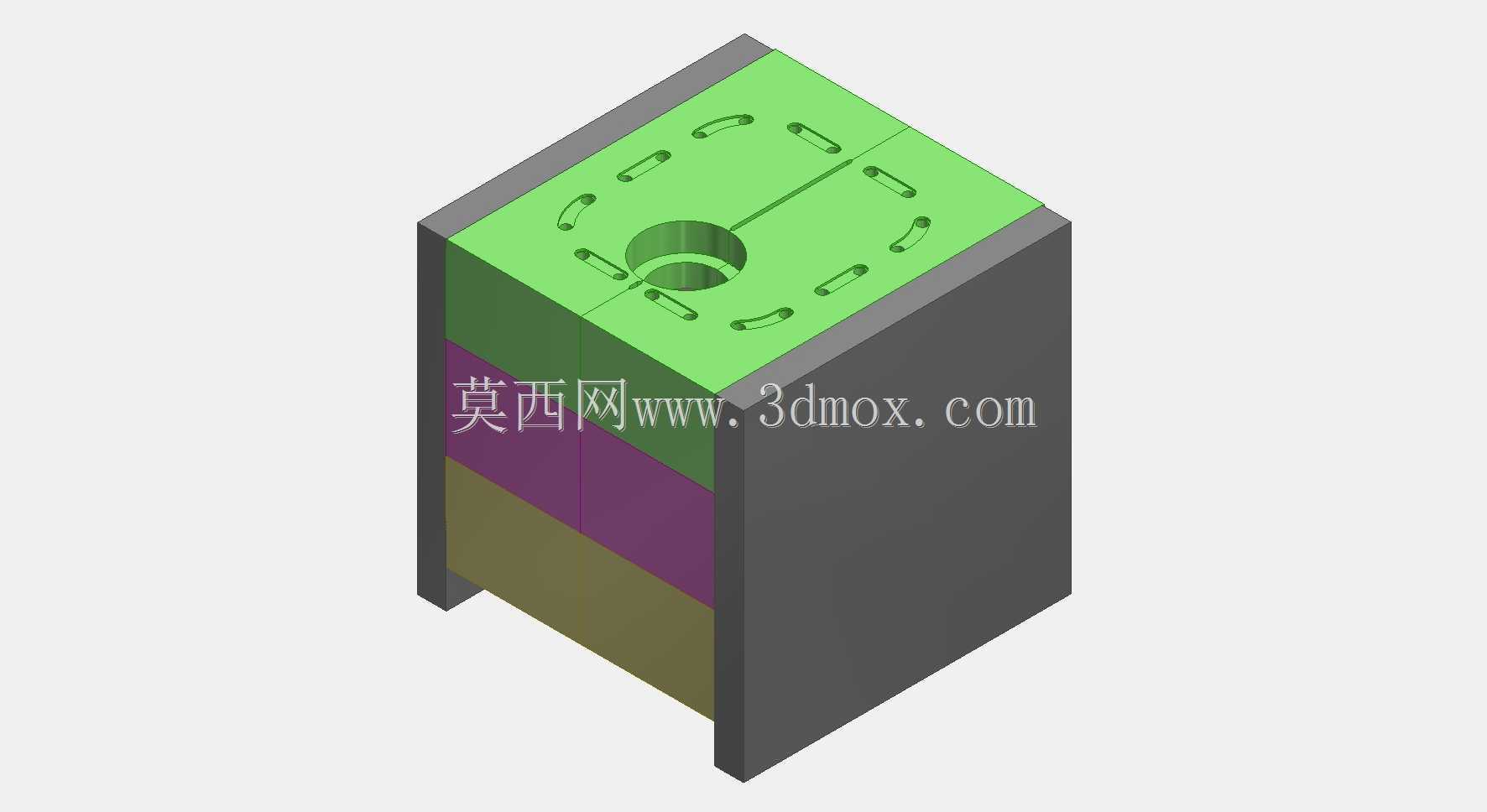

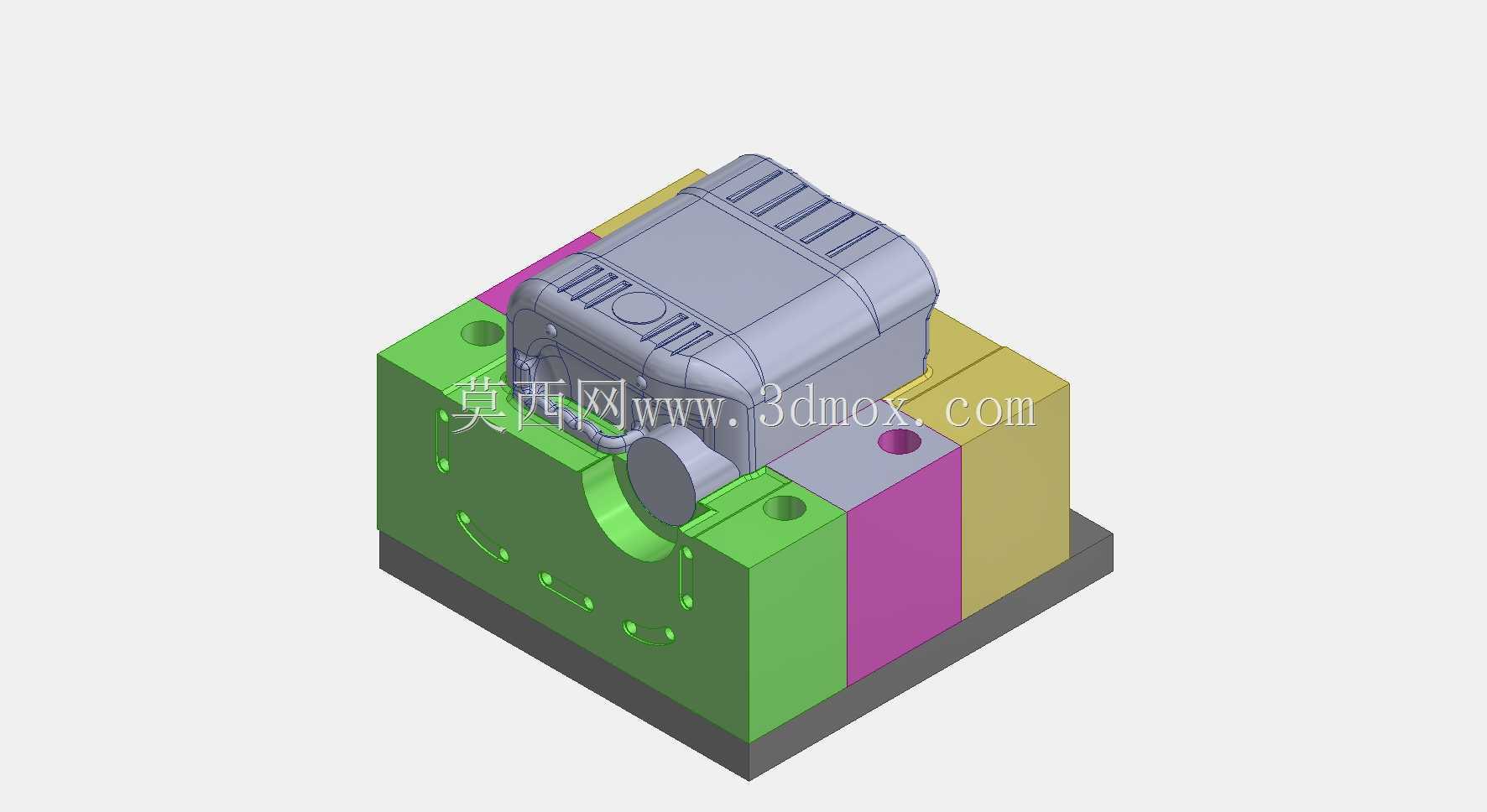

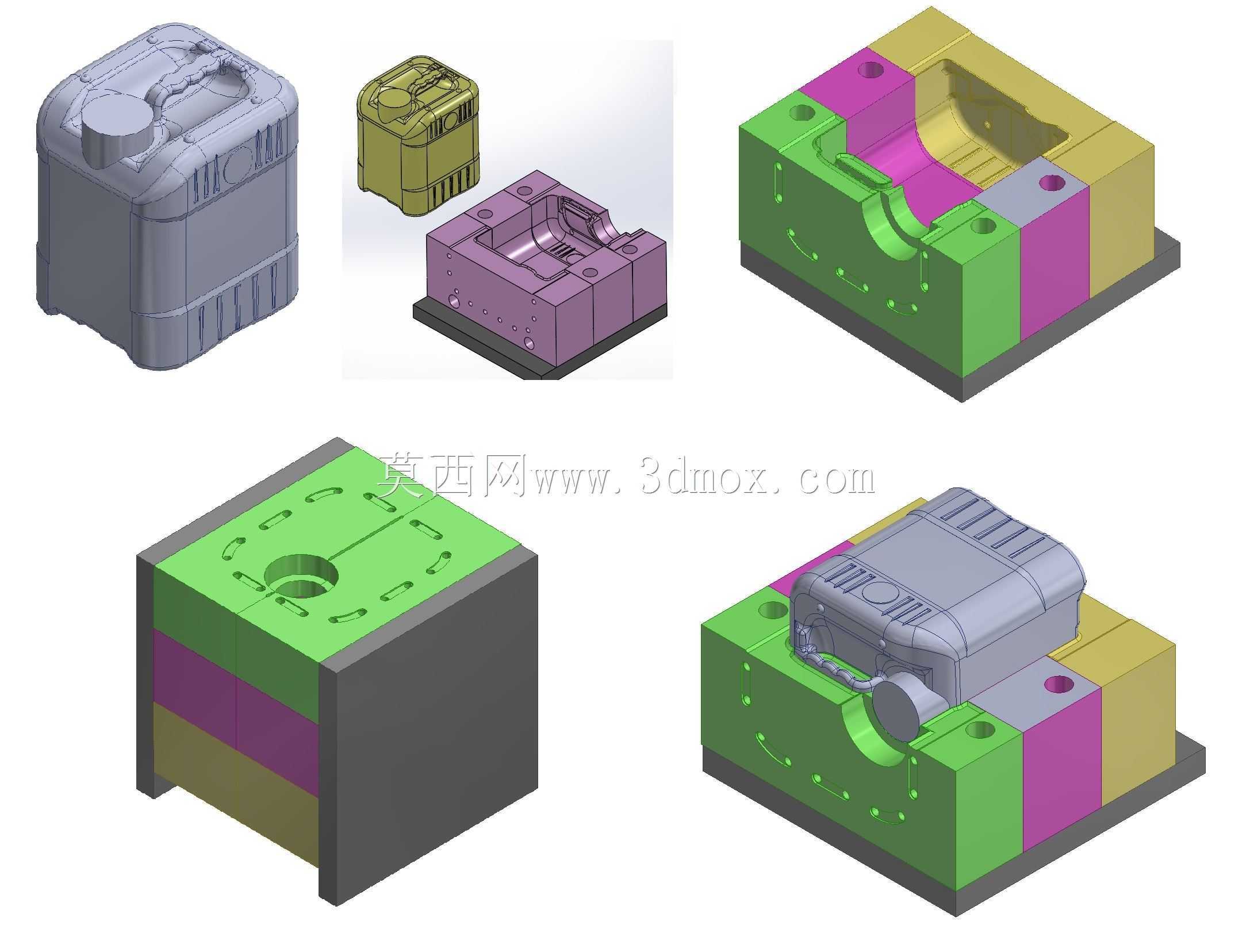

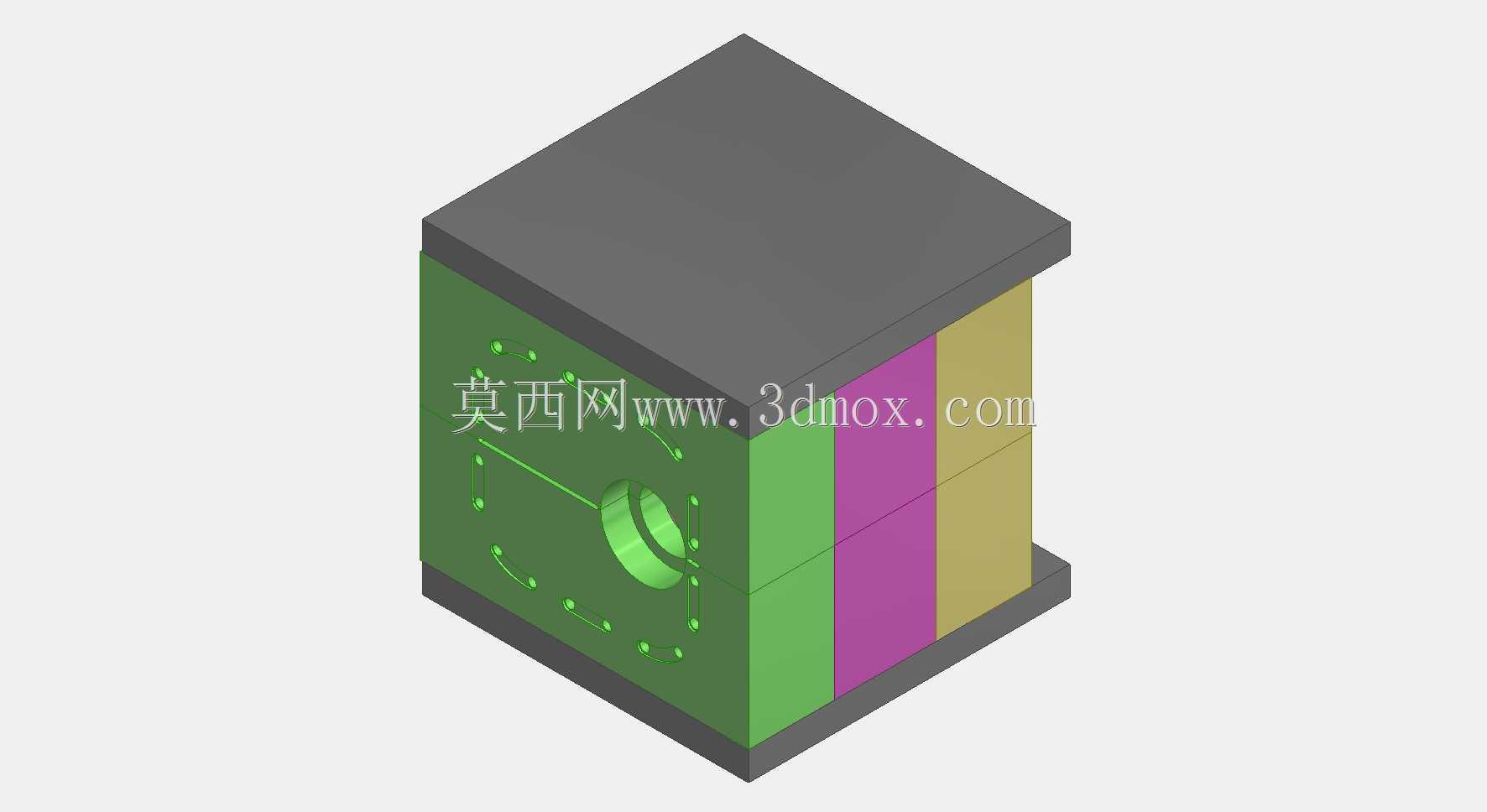

　　这套五升储液容器的成型方案，核心围绕民用散装液体储运的实际场景展开，日常可用于车用尿素分装、户外储水、化工助剂短途转运等场景，容器本身做了方正带圆角的外形设计，相比同容量圆桶能提升30%左右的堆叠空间利用率，边角的大圆弧过渡既避免注塑成型时的应力集中问题，也能减少运输过程中磕碰导致的开裂风险。容器顶部集成了一体式提手与加注口结构，提手位置做了贴合手掌弧度的凹陷处理，满液状态下单人搬运不会出现硌手的问题，加注口采用标准螺纹接口，可适配通用密封盖，倾倒时不会沿外壁流挂。配套的注塑模具采用一模一腔的结构布局，分型面沿着容器最大轮廓线设置，能最大程度减少合模错位带来的飞边问题，减少后续修边的人工成本。模具的型腔与型芯部分做了模块化拆分，

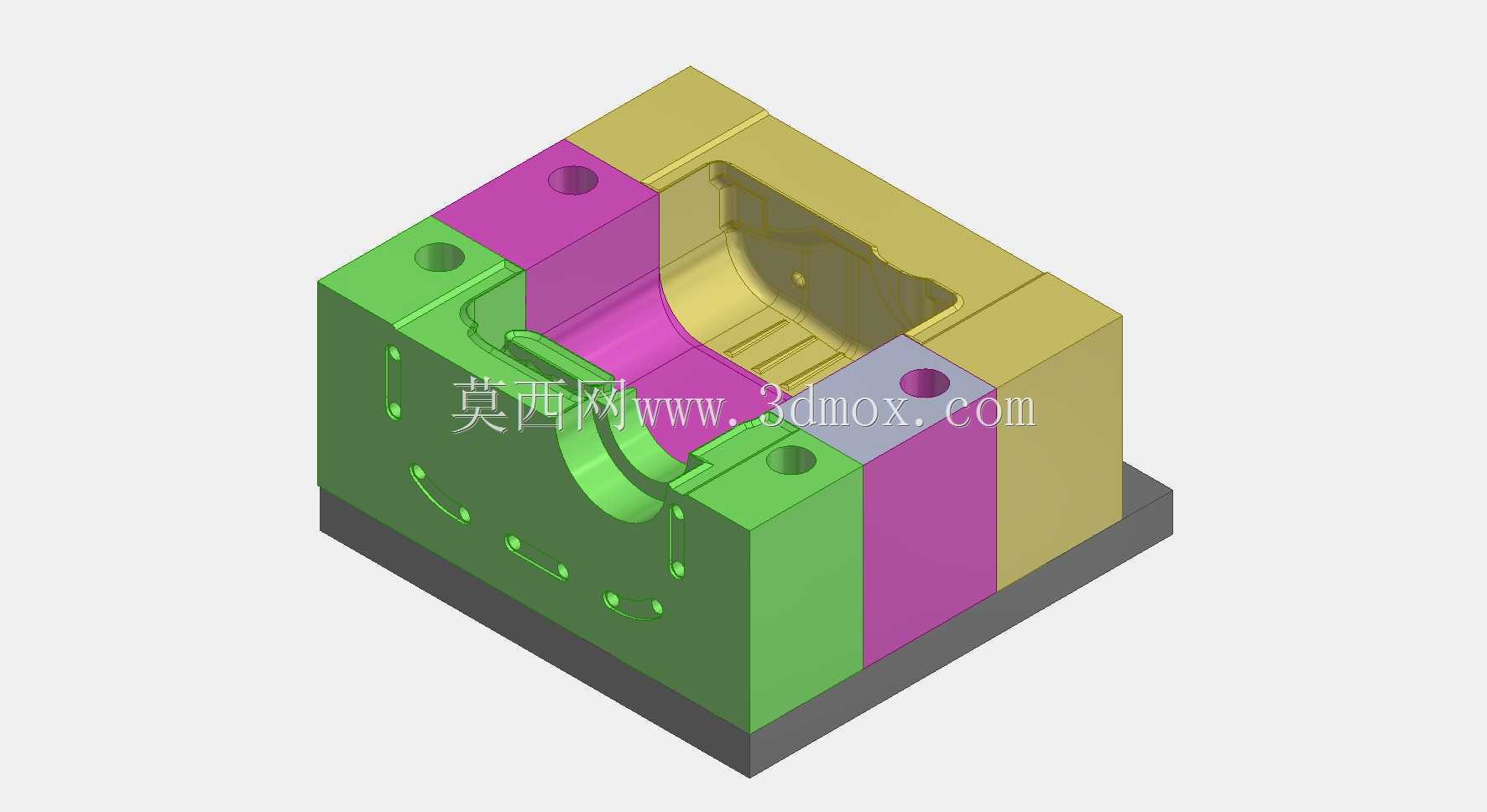

　　不同色块对应的镶块可单独拆卸更换，若后续需要调整容器侧壁的防滑纹路、标识区域，无需重做整套模架，仅需更换对应镶块即可，能大幅降低产品迭代的改造成本。冷却水路围绕容腔的曲面轮廓做了随形排布，距离型腔壁的距离保持均匀，可保证PP或HDPE原料充模后冷却速率一致，避免容器壁出现厚薄不均、收缩凹陷的问题，成型周期可控制在合理区间，适配常规160吨注塑机的安装尺寸，模架的导柱导套做了加长处理，合模时的定位精度更高，长期生产不会出现分型面错位的问题。容器侧壁设计了交错排布的防滑筋条，既提升了手持时的摩擦力，也能增强桶身的结构强度，装满液体堆叠时侧壁不会出现鼓胀变形，底部的定位凹槽可与下层容器的顶部凸起配合，码垛6层高度也不会出现滑移倾倒的问题。

　　模具的顶出结构采用顶块与顶杆组合的方式，顶出力均匀分布在容器的边缘加强筋位置，顶出时不会在容器光滑外表面留下顶白痕迹，保证成品外观质量。排气槽开设在型腔最后充模的边角位置，可避免充模过程中出现困气烧焦的问题，保证容器边角位置的成型完整性。
