金属铰链连续冲压成型模具结构展示

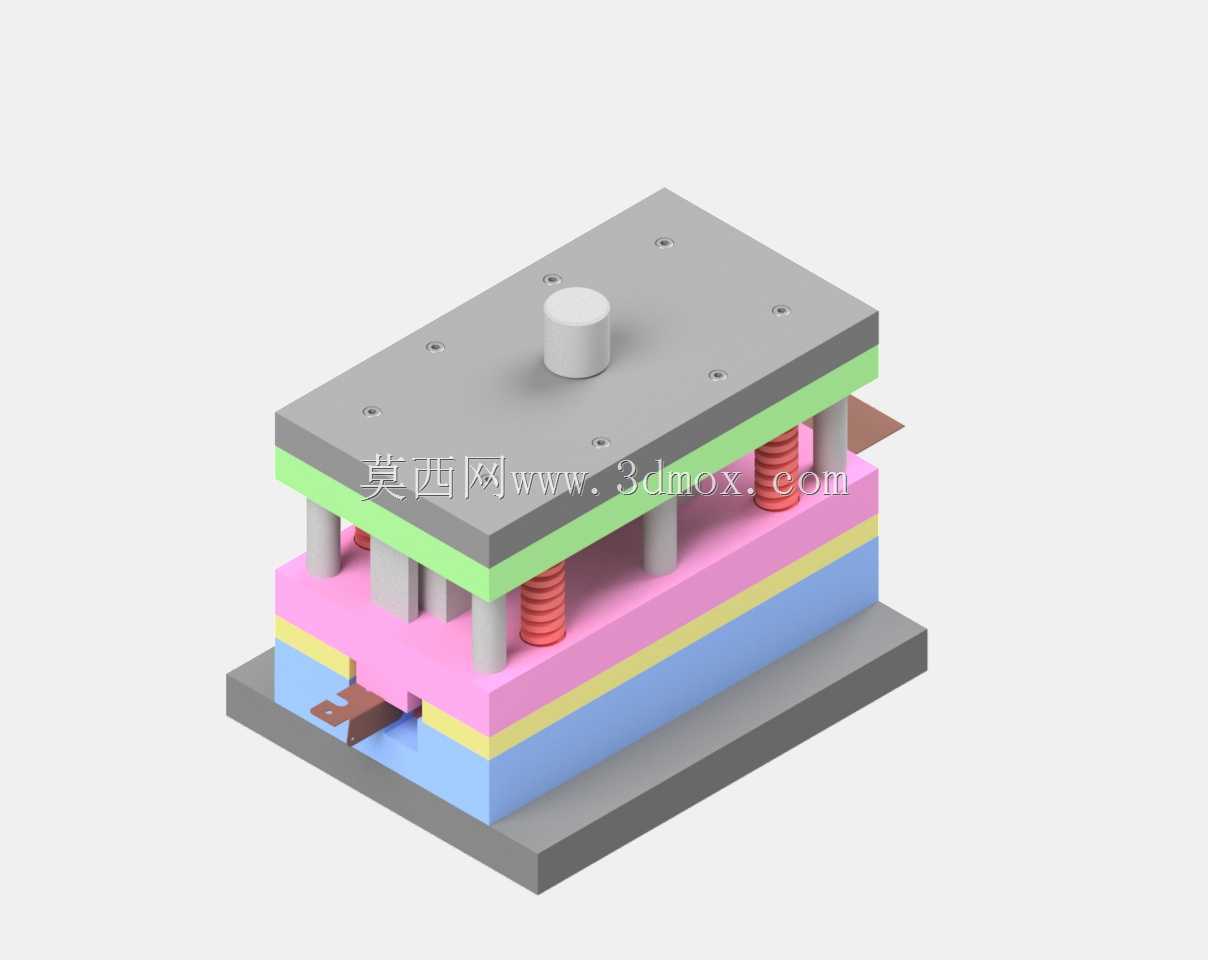

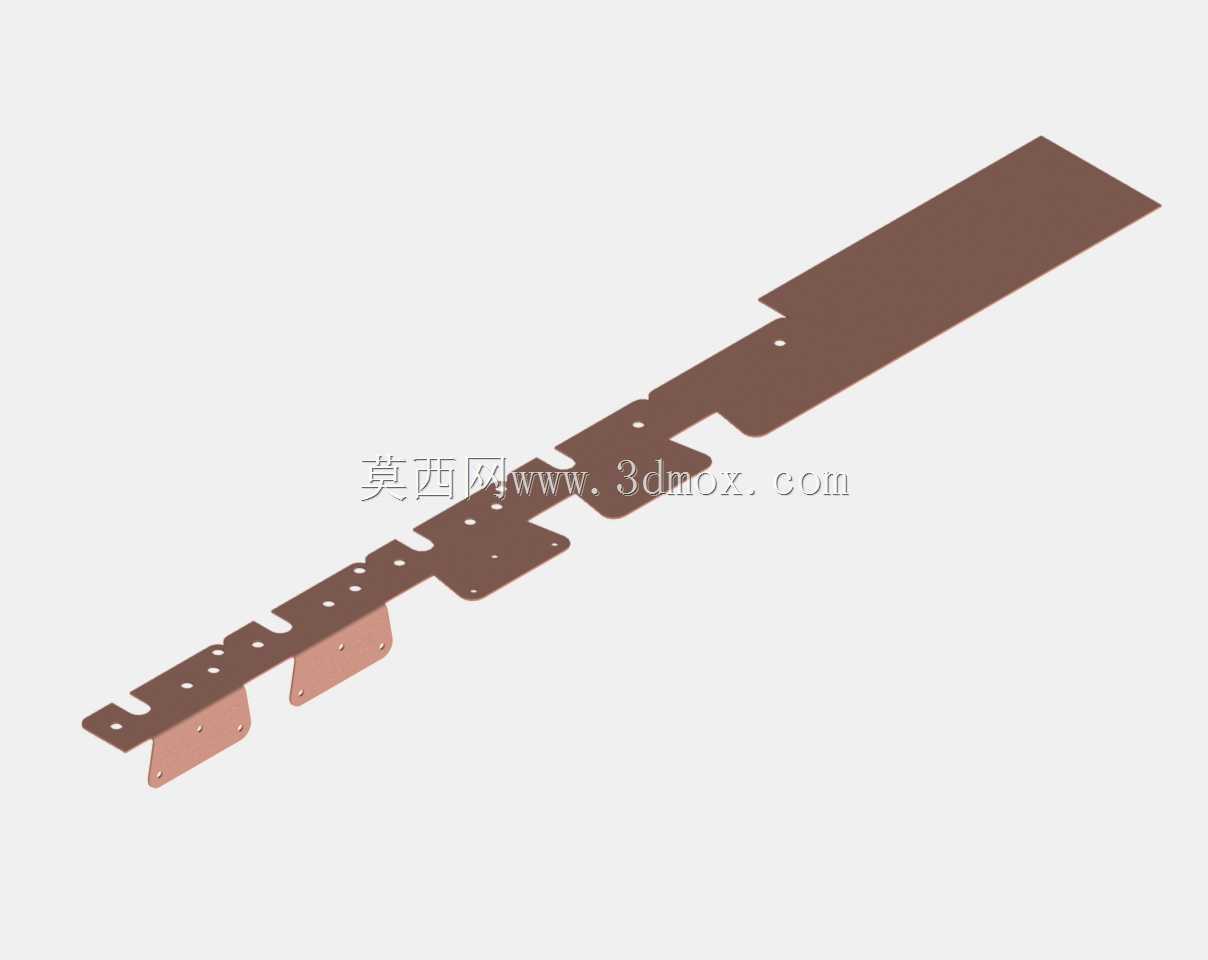

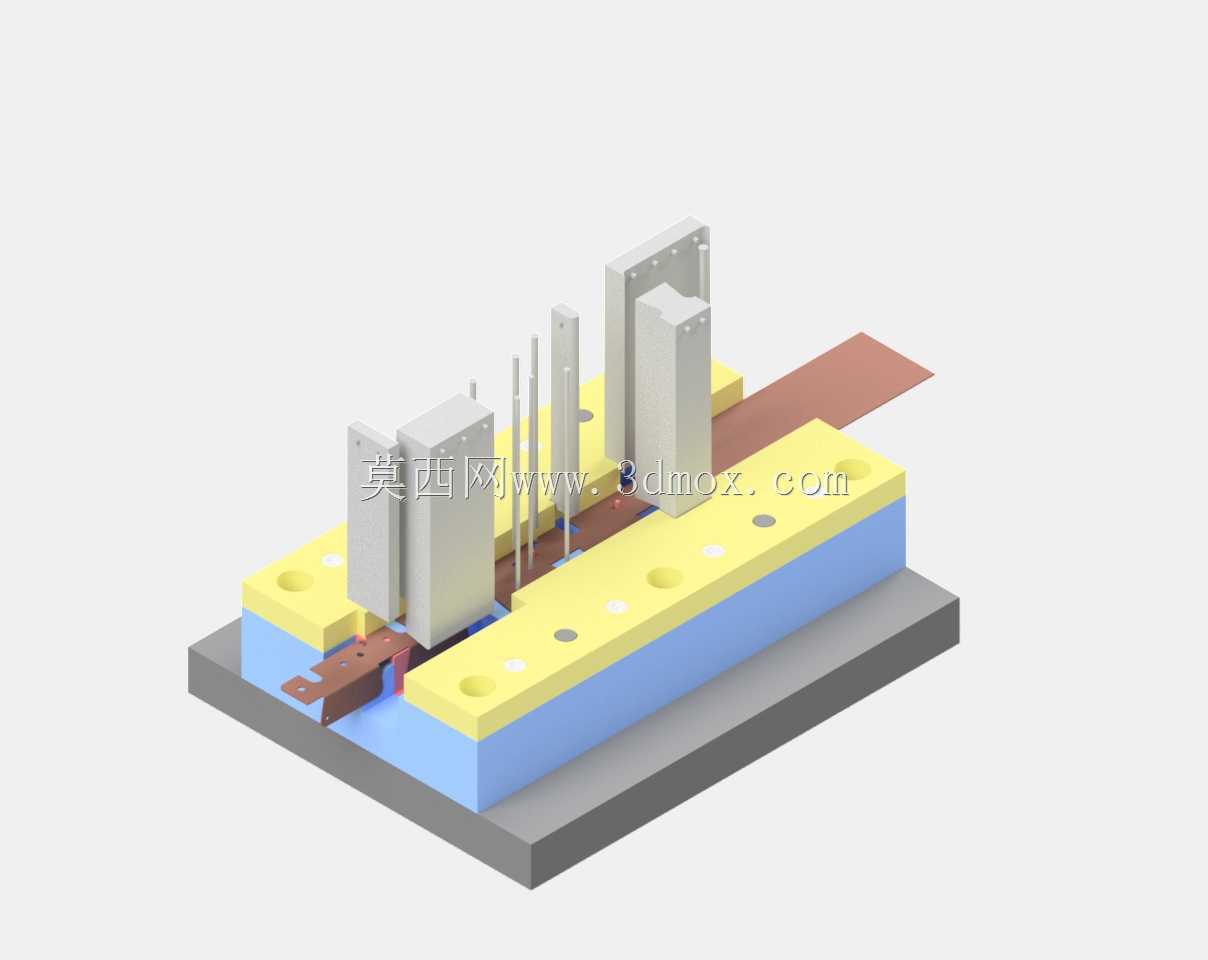

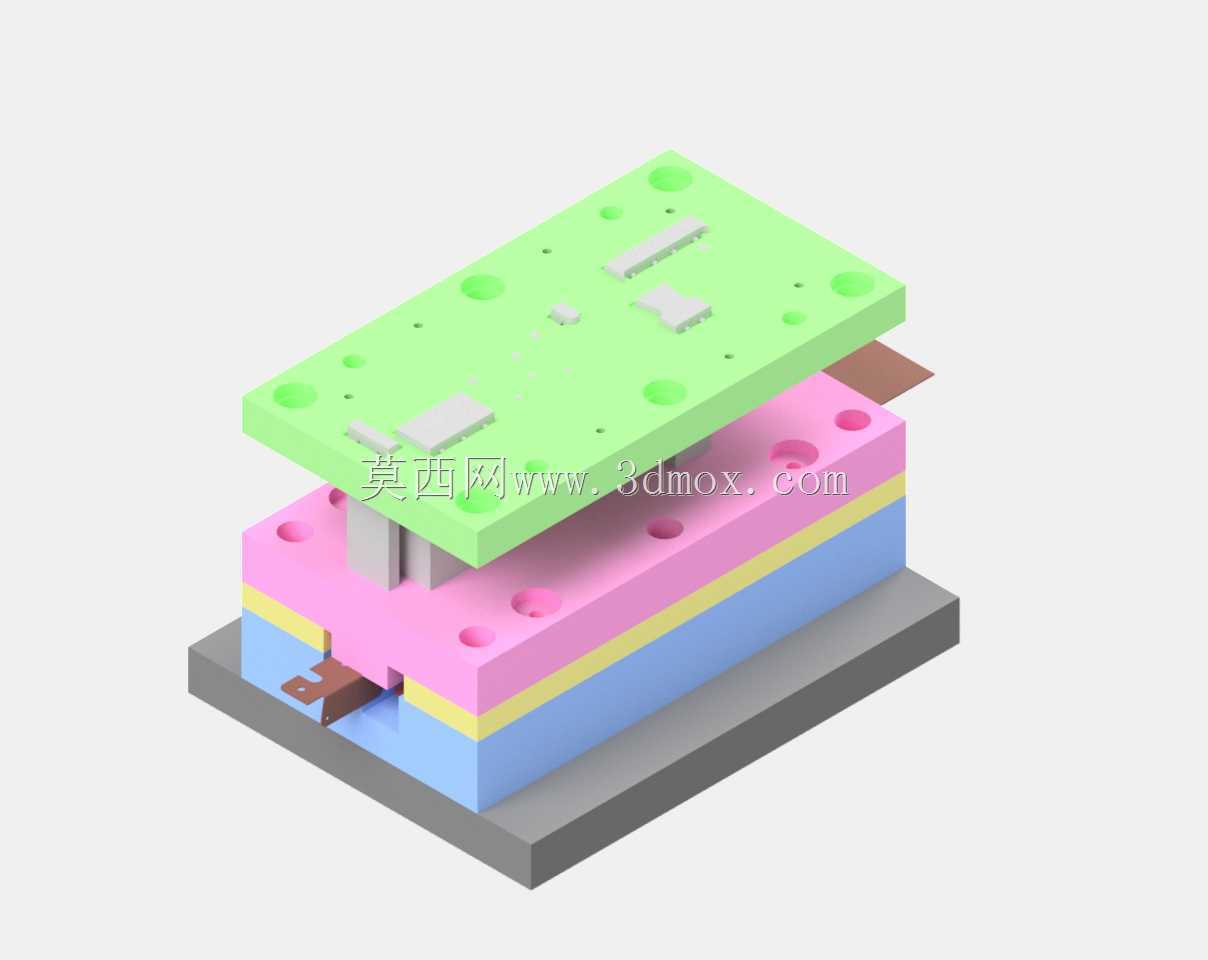

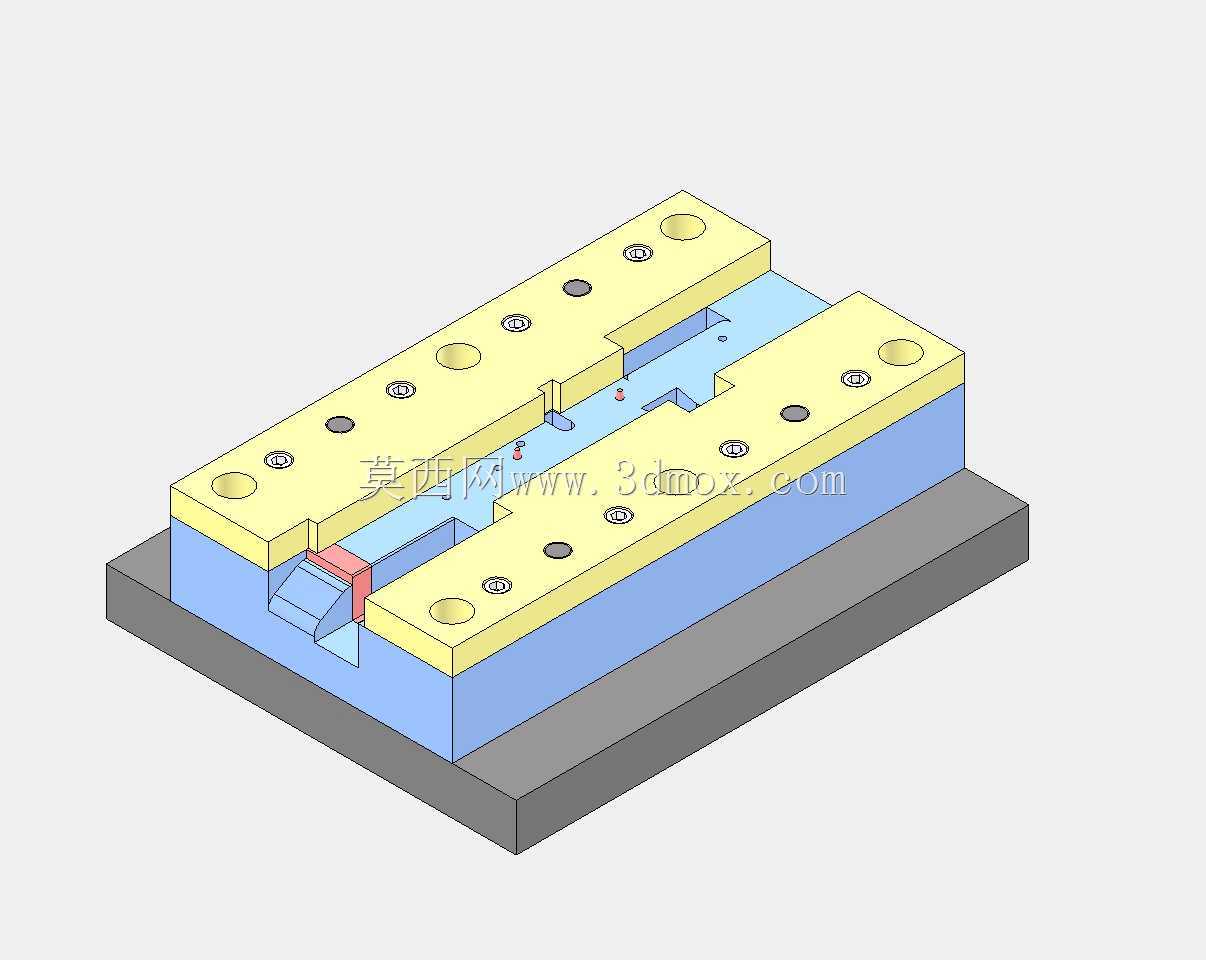

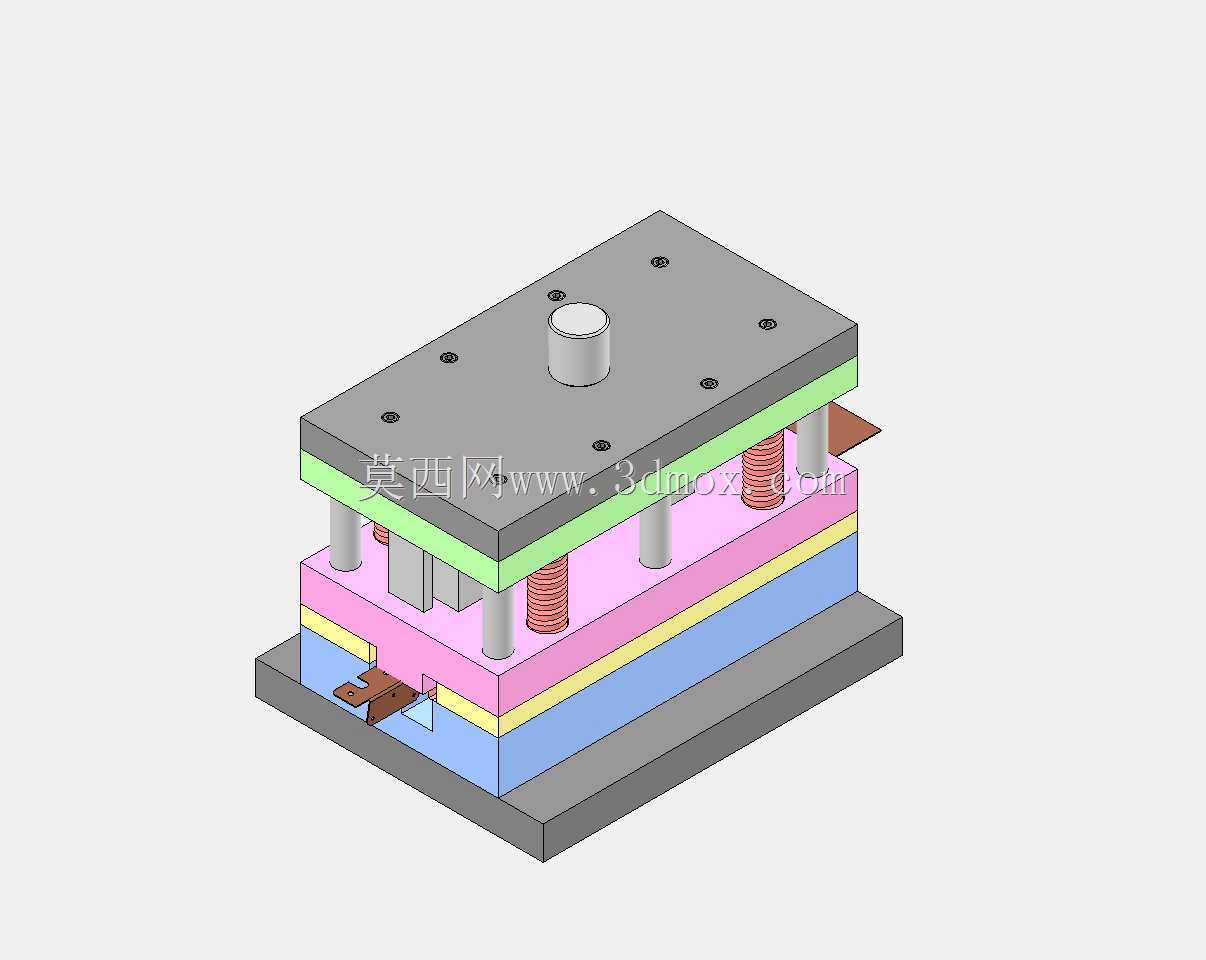

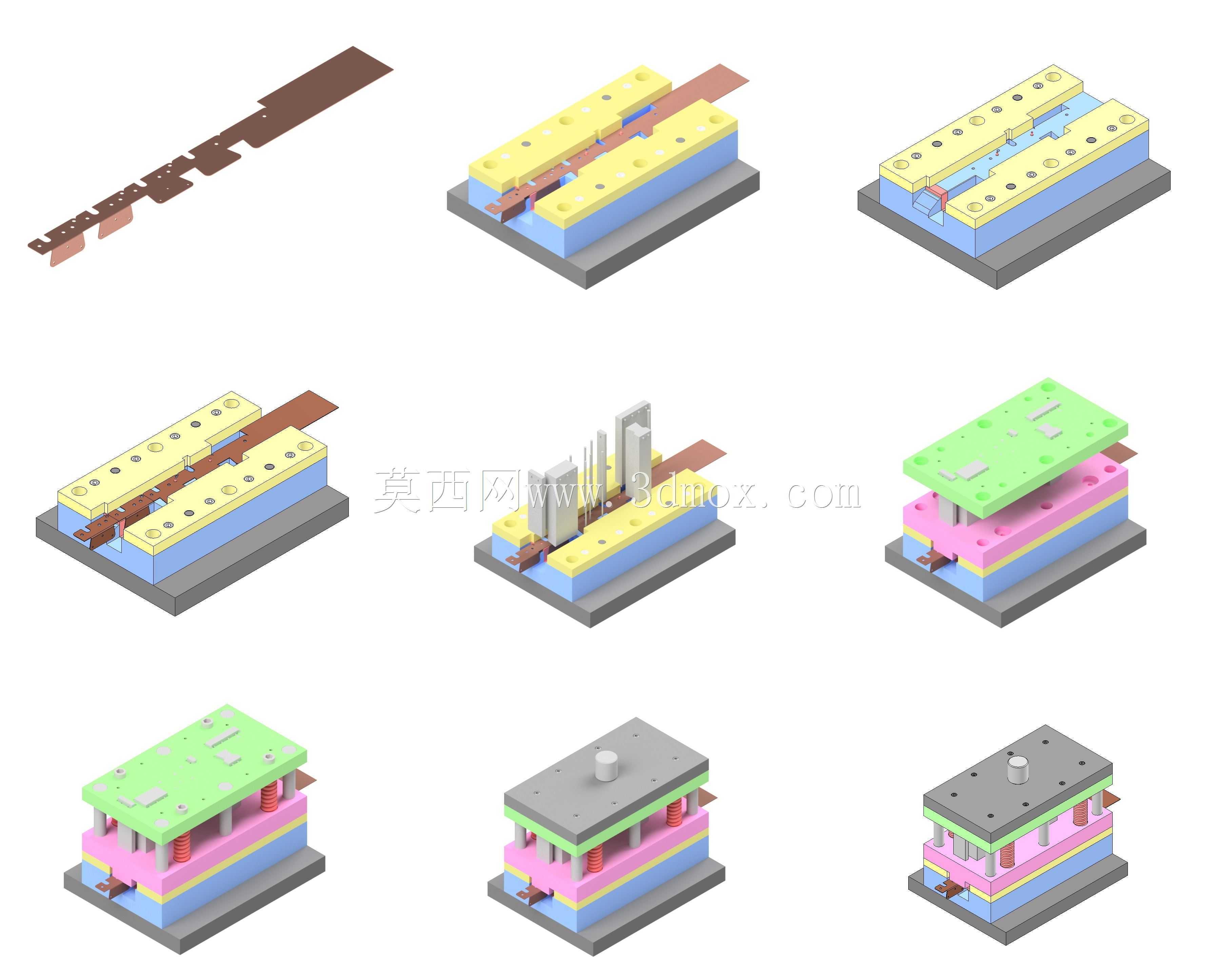

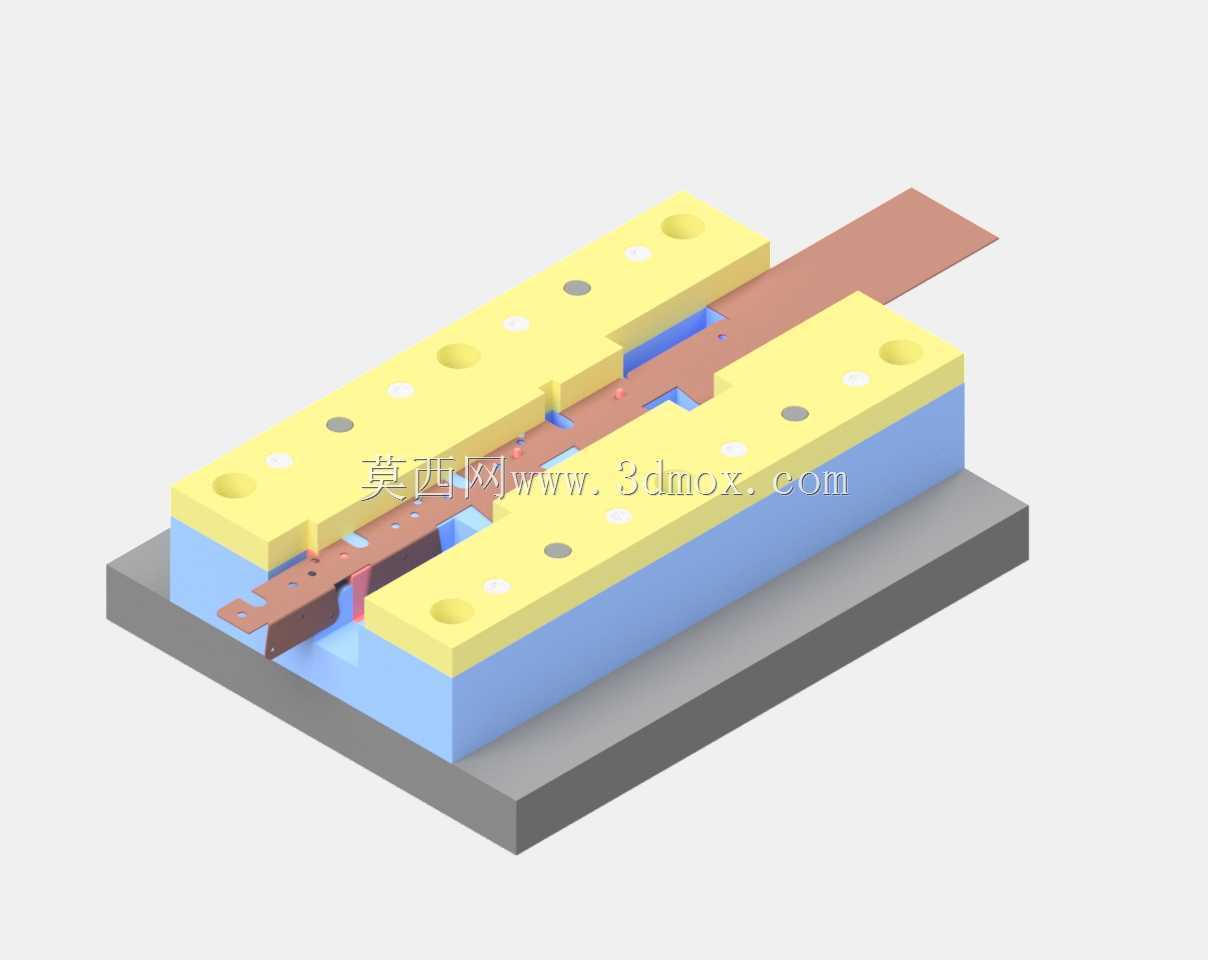

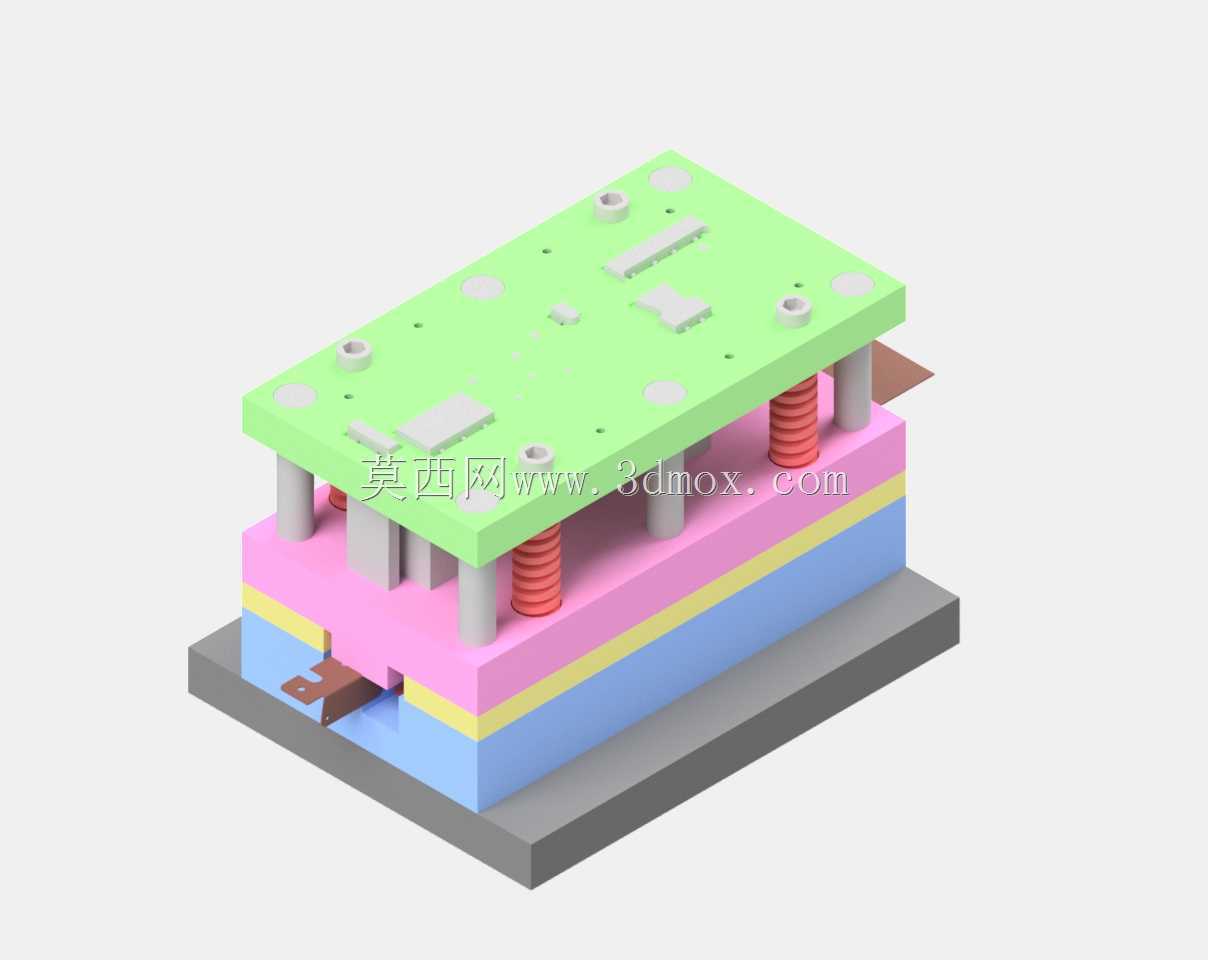

　　这套结构针对长条状金属铰链零件的连续冲压生产设计，适配家电柜门、工业机柜、民用家具等多场景的铰链配件批量加工需求，整套模具沿料带送进方向依次排布冲裁、折弯、整型、落料工位，料带采用单侧载体搭边形式，初始送料阶段先完成定位孔冲切与外形余料冲裁，保证后续工位送料定位精度控制在0.02mm以内，避免多工位累计误差导致的零件尺寸超差。从结构分层来看，上模部分集成了冲裁凸模、折弯成型块、卸料板弹性组件，卸料板采用导柱导套与上模座精准导向，合模时先压紧料带再完成冲切与成型动作，防止薄料带在冲压过程中出现翘曲、移位问题；下模部分对应设置凹模镶块、顶料机构、废料排出通道，每个成型工位的镶块都采用单独快换结构，生产过程中若出现局部磨损，

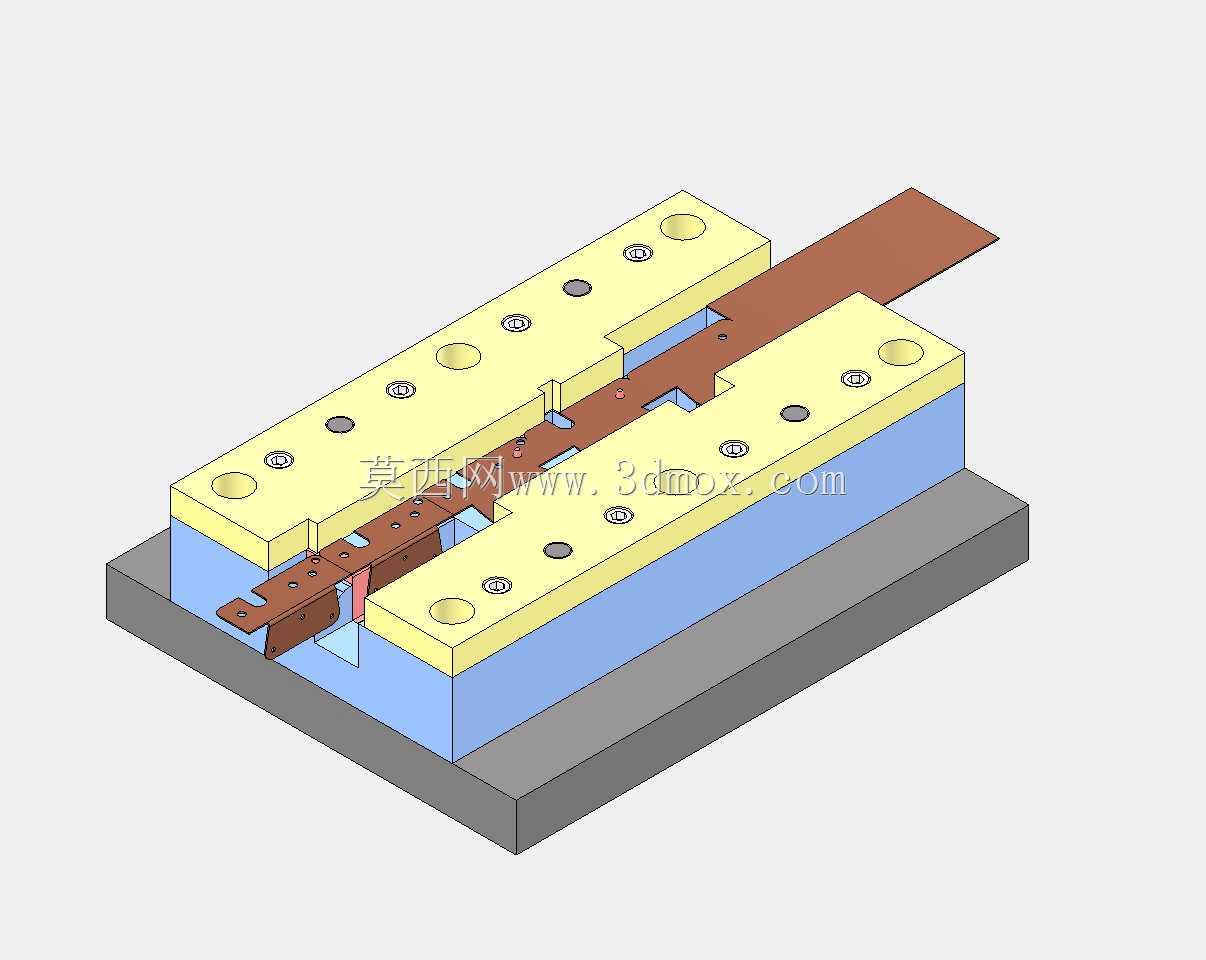

　　无需拆解整套模具即可快速更换镶块，大幅降低停机维护时长。模具的闭合高度适配常规160吨开式压力机的安装参数，模座周圈设置的吊装螺孔与定位键槽，可直接匹配压力机工作台的T型槽安装尺寸，无需额外加工过渡连接工装。成型环节针对铰链的卷圆配合部位，设计了两次分步折弯结构，先完成45度预弯再进行90度压合与卷圆整型，避免一次成型导致的材料拉伸开裂、回弹角度超差问题，成型后的铰链零件配合面平面度可控制在0.05mm以内，转轴穿装部位的同轴度满足装配互换要求，无需后续二次机加工即可直接进入装配工序。料带的步距定位采用导正销与侧刃组合定位形式，首工位侧刃冲切料带侧边定距，后续每个工位都设置导正销插入前期冲好的定位孔，修正送料过程中的步距偏差，

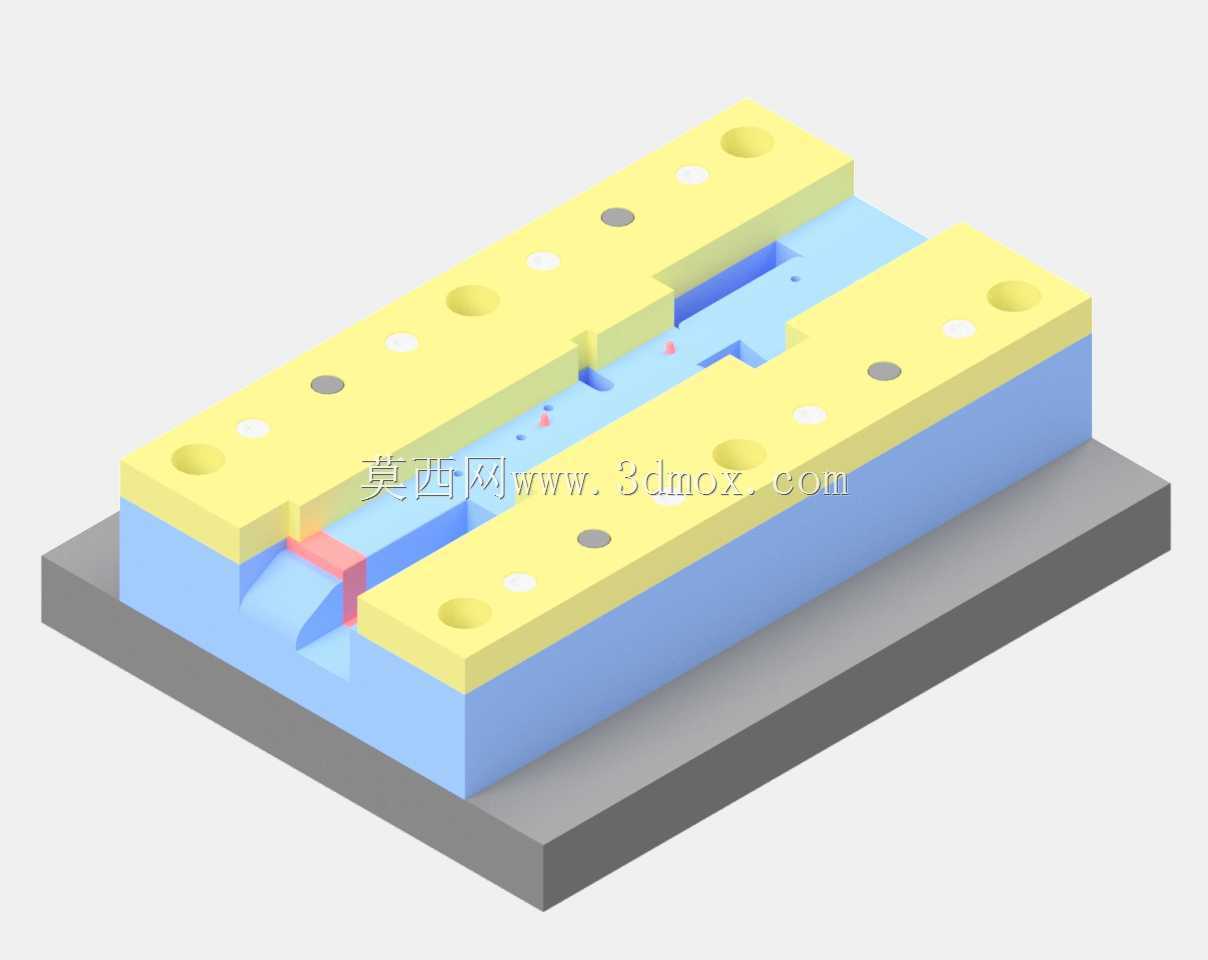

　　即使高速冲压状态下也能保证各工位成型位置的一致性。下模的废料通道沿冲裁工位下方倾斜布置，冲切产生的边角废料可沿斜面直接滑入机床废料收集槽，避免废料堆积在模腔内硌伤零件表面或损坏凸凹模刃口。整套结构的弹簧排布根据不同工位的成型力需求匹配对应载荷的矩形弹簧，冲裁工位采用大载荷弹簧保证卸料力充足，折弯工位采用中等载荷弹簧提供稳定压料力，避免压料力过大导致零件表面出现压痕，影响成品外观质量。
