铜L件连续冲压级进模具结构设计

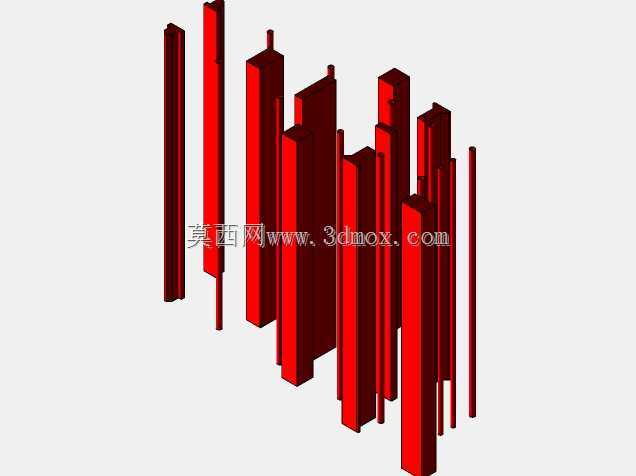

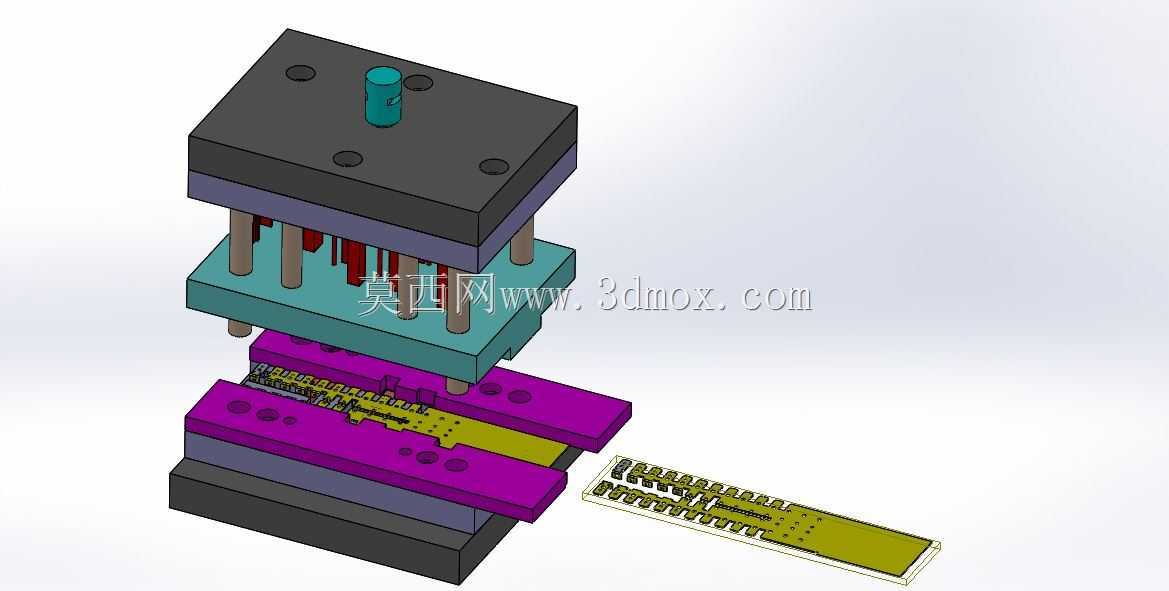

　　这套模具针对薄铜带料的L型接插件类零件做连续冲压成型设计，适配电子接插件、低压电器内部导电连接件的批量生产场景，这类铜L件普遍用于电路导通连接、元器件引脚固定，对成型尺寸一致性、冲裁断面光洁度有较高要求，铜材本身塑性好但冲裁时易产生塌角、毛刺，设计阶段针对该特性做了对应结构优化。整套模具采用典型的三板式级进模结构，上模座、卸料板、下模座通过独立导柱组件做精准导向，导柱配合间隙控制在0.008mm以内，保证高速连续冲压时上下模的对位精度，避免冲裁间隙不均导致的零件毛刺超差、模具啃模损伤。料带采用双侧刃粗定位+导正销精定位的送料方式，沿送料方向依次排布冲导正孔、冲裁外形余料、L型折弯、校形、落料的工位，各工位之间预留足够的搭边强度，

　　避免料带送进过程中发生拉扯变形，同时在折弯工位设置了反向压筋结构，抵消铜材折弯后的回弹量，保证L型折弯角度稳定控制在90°±0.2°的公差范围内。模具的卸料板采用弹性卸料结构，通过矩形弹簧提供均匀的卸料力，针对薄铜料冲裁时易粘料的问题，在卸料板对应冲头位置做了0.02mm的让位台阶，同时在冲头表面做了镀钛处理降低粘料概率。下模的凹模采用镶拼式结构，易磨损的冲裁刃口部分单独做硬质合金镶件，磨损后可快速更换，无需整体报废凹模，大幅降低模具后期维护成本。安装边界上，整套模具的闭合高度适配常规160吨开式压力机的安装参数，上模柄采用标准φ50mm规格，下模座预留的T型槽安装孔位匹配压力机工作台的通用装夹尺寸，

　　无需额外做安装适配改造即可上机使用。成型的铜L件出料方向沿模具前端直线送出，可直接对接接料滑槽实现自动收料，适配每分钟180-220次的高速冲压节拍，单批次生产的零件尺寸一致性可达CPK1.33以上，满足电子类五金零件的量产质量要求。设计过程中针对铜材冲压的排样做了多轮优化，将料带利用率从初始的58%提升至67%，有效降低单件生产的材料成本，同时在折弯工位设置了柔性压料结构，避免铜件表面出现压痕、划伤，满足导电零件的表面质量要求。
