可调节高度倾斜式皮带输送设备结构

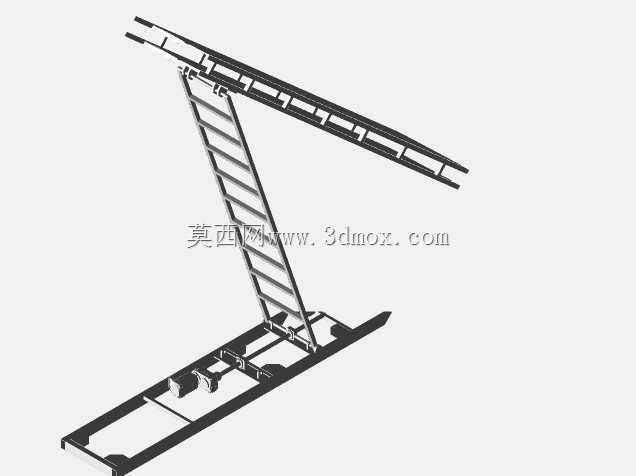

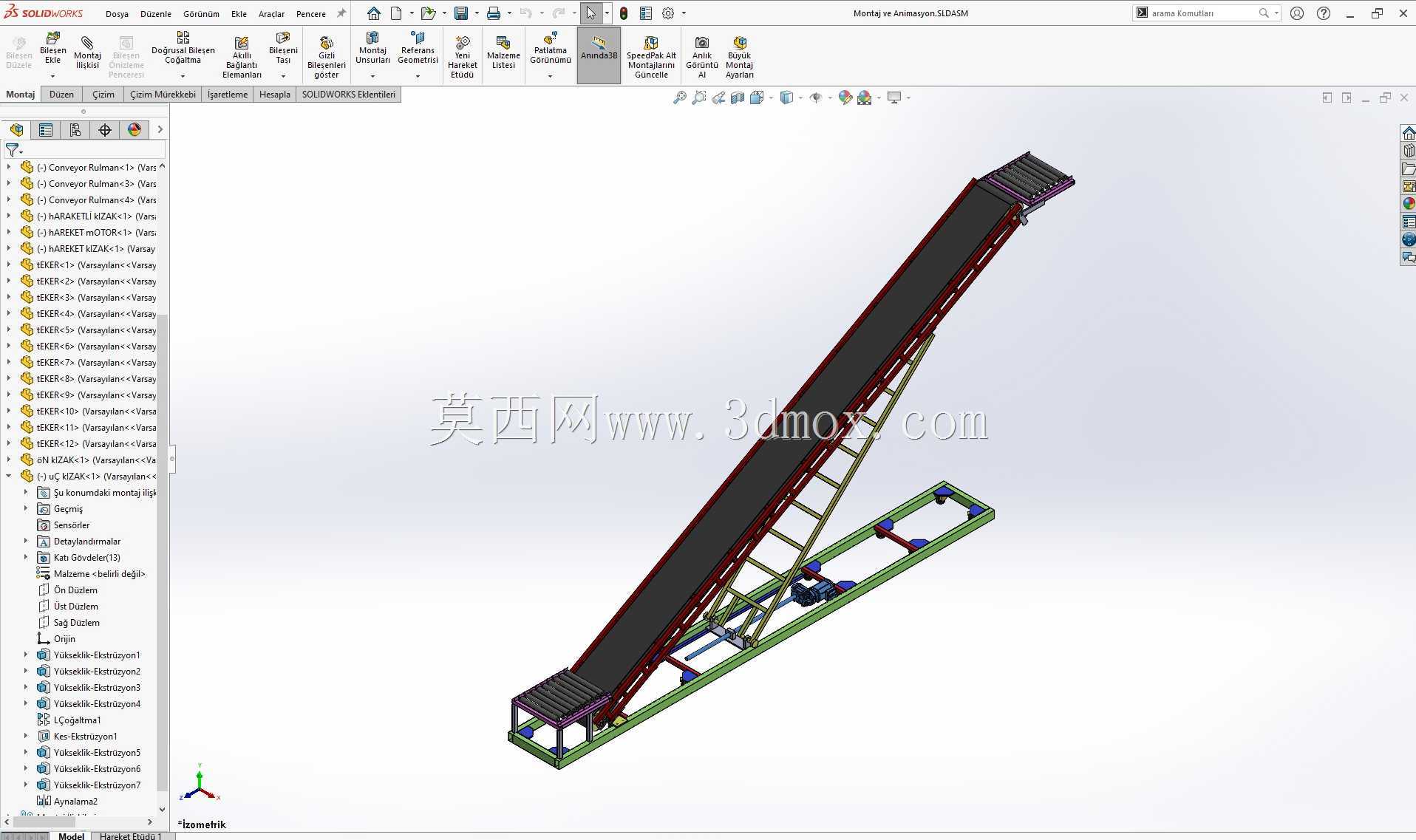

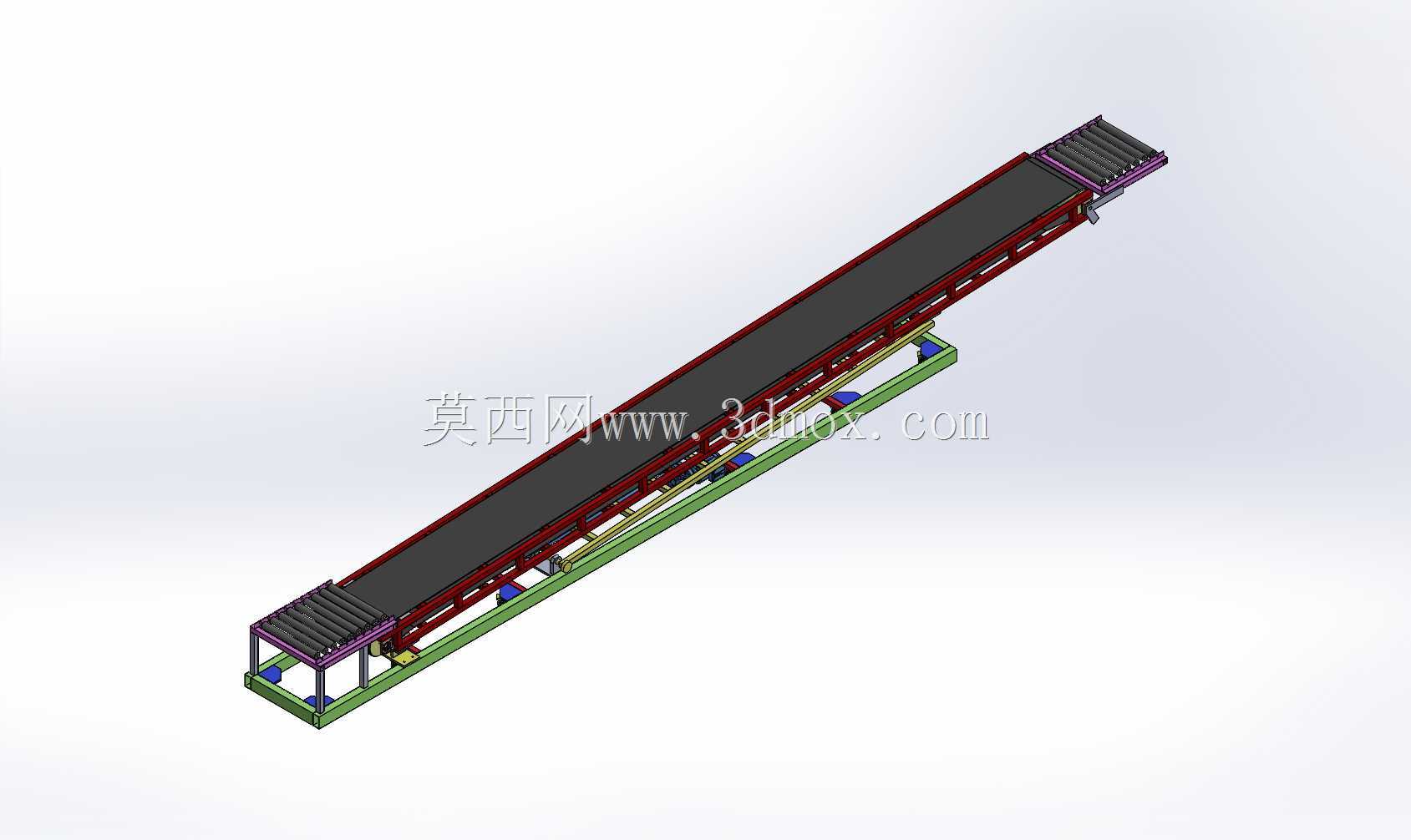

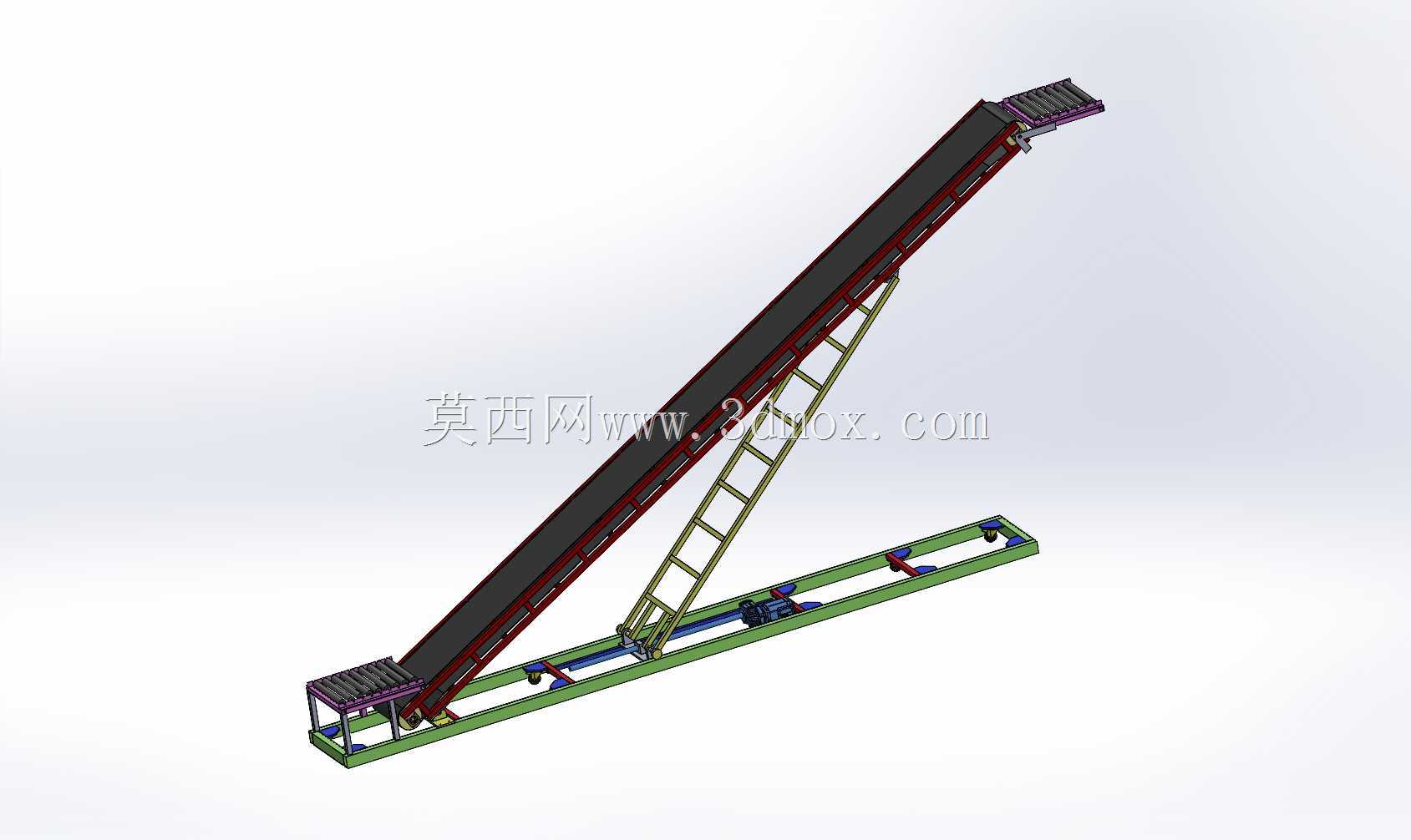

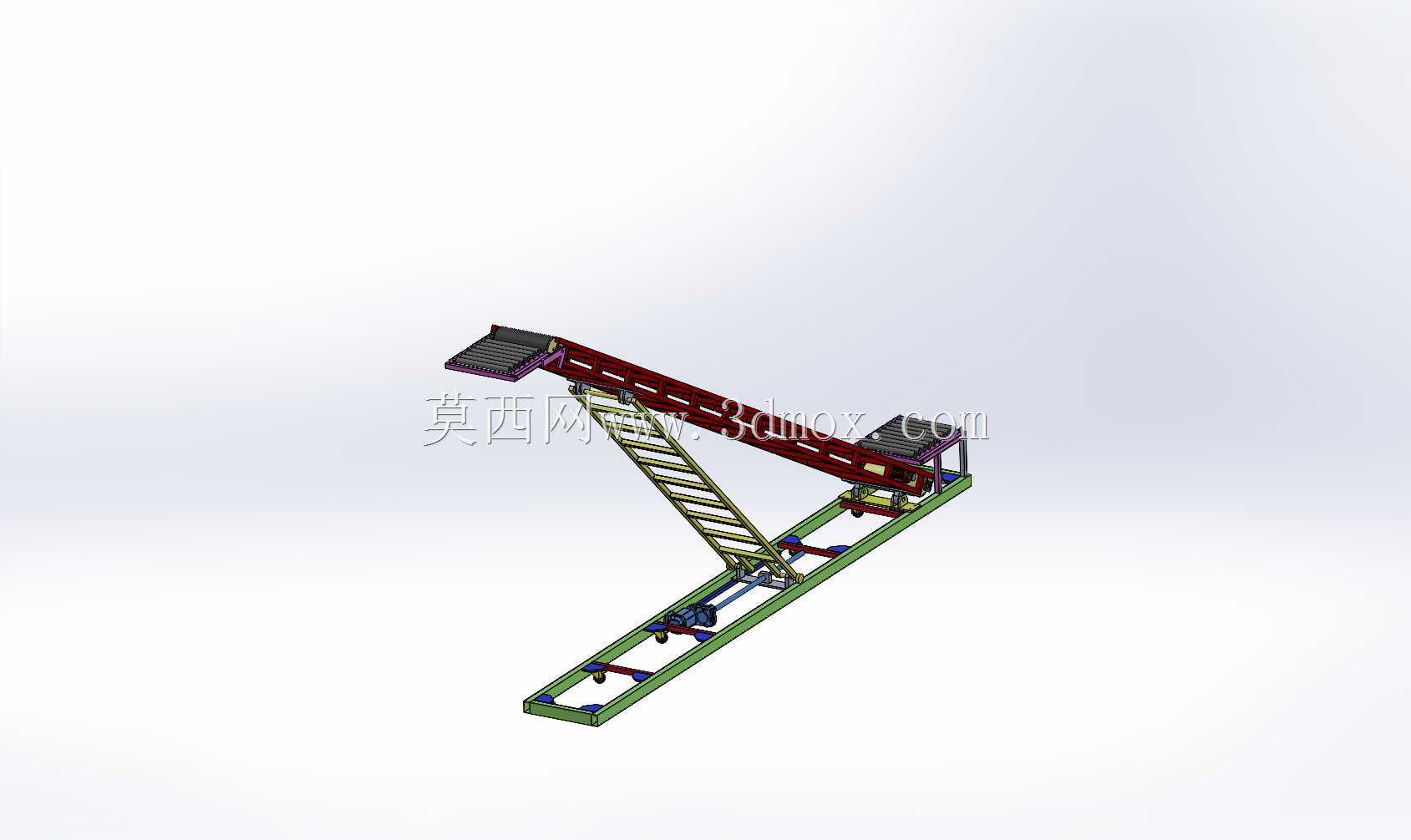

　　在散料、包装件的车间转运、产线衔接场景中，固定高度的输送设备往往难以适配不同进出料端的高差需求，这款倾斜式皮带输送结构正是针对这类跨高差物料转运需求设计。设备整体采用倾斜布置的输送段搭配底部水平滑移基座，核心功能是实现物料在不同高度工位间的连续转运，可覆盖从地面料区到高位加工设备进料口、或者从高位分拣工位到低位包装工位的物料传递需求，适配箱包件、轻型散料、成型工件等多种常规工业物料的输送作业。设计阶段优先考虑了输送倾角的可调性，支撑段采用桁架式斜撑结构搭配底部滑移调节机构，通过调整斜撑与底部基座的相对固定位置，即可改变输送段的整体倾斜角度与上端出料高度，无需额外搭建增高台架即可适配不同的工位高差，调节过程无需拆解主体结构，

　　仅需松脱对应位置的紧固件、调整到位后锁止即可完成，适配车间内频繁调整工位布局的柔性生产需求。设备底部的水平基座采用型钢焊接框架结构，两侧布置有滑移导轨与驱动调节组件，既承担整个倾斜输送段的承重，也为高度调节提供稳定的导向支撑，基座底部预留有标准的地脚安装孔位，可直接通过膨胀螺栓固定在硬化车间地面，安装时需保证基座整体水平度偏差不超过千分之二，避免输送皮带运行时出现跑偏问题。输送段的机架采用轻量化型钢焊接成型，两侧设置有挡边结构，防止物料在倾斜输送过程中从侧边滑落，上端与下端均布置有改向滚筒，中部设置多组平行托辊支撑皮带工作面，降低皮带运行时的挠度，保证输送过程平稳。驱动单元布置在下端进料侧的基座位置，

　　通过链传动将动力传递给下端驱动滚筒，结构布置紧凑，也便于后期维护时拆解检修。皮带选用常规的工业输送平皮带，可根据输送物料的特性更换防滑、耐磨或者耐油的对应材质皮带，适配不同行业的物料输送需求。设备整体的安装边界需预留足够的调节空间，尤其是输送段上端出料位置的高度调节行程范围内，不能有固定的管线、架体遮挡，避免调节过程中发生干涉；进料端的水平段长度可根据上料方式调整，适配人工上料、前段设备直连上料等多种进料形式，出料端可根据接料设备的接口尺寸加装导料槽，保证物料准确落入下一工位。
