车库门传动用23链接链三维结构设计

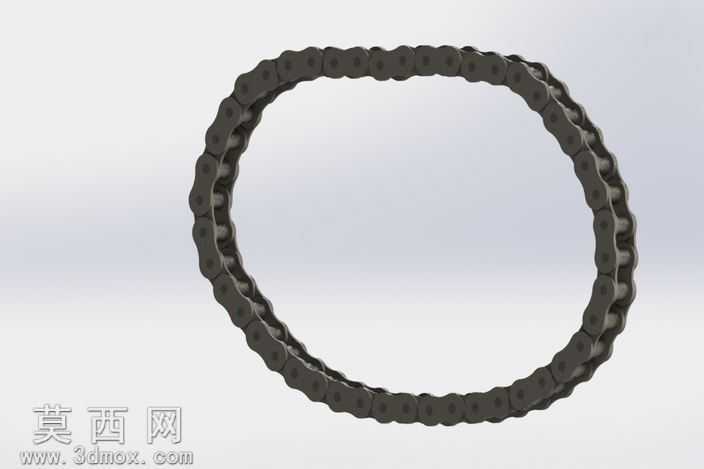

本作品为适配车库门电机传动场景的23链接链三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械传动链条的实际生产尺寸规范，保证模型结构与实物的一致性。建模阶段先完成单节链节的参数化绘制，精准还原外链板、内链板、销轴、套筒、滚子各组成零件的轮廓尺寸与装配间隙，通过同轴心、重合等标准装配约束完成单节链节的组装，再按照23节的总长度要求，通过线性阵列配合路径适配的方式，将单节链节依次拼接为闭合环状链条，过程中反复校验每节链节的转动自由度，确保链条整体可实现顺畅的弯折传动，不存在装配过约束导致的运动卡滞问题。材质与渲染环节，针对链条常用的合金结构钢材质进行参数调试，为金属部件赋予哑光深灰的金属质感，添加细微的表面磨砂纹理模拟工业链条的实际表面处理效果，调整场景光照角度，通过柔和的漫反射光线突出链条各部件的轮廓层次，同时添加浅淡的环境阴影提升模型的真实感，让渲染效果贴近实际工业链条的视觉特征。结构设计上，该链条严格匹配车库门电机的输出传动需求，23节的长度规格适配对应车库门升降行程的传动比要求，各链节间的铰接间隙经过合理设置，既保证传动过程中链条与链轮啮合的顺畅度，也避免间隙过大导致的传动晃动、噪音过大问题，链板的厚度、销轴的直径均按照对应载荷等级的传动链条标准设计，可满足车库门日常升降的载荷传递需求。设计思路围绕车库门传动的实际使用场景展开，摒弃冗余的装饰性结构，完全还原工业传动链条的实用化结构特征，建模过程中对所有配合面进行了公差校验，确保各零件装配关系符合机械设计规范，既可以作为车库门传动系统的虚拟装配验证素材，也可用于机械传动相关的教学演示、方案展示场景，帮助使用者直观理解滚子链的传动结构与装配逻辑。
