带配套注塑模具结构的喷雾瓶产品设计

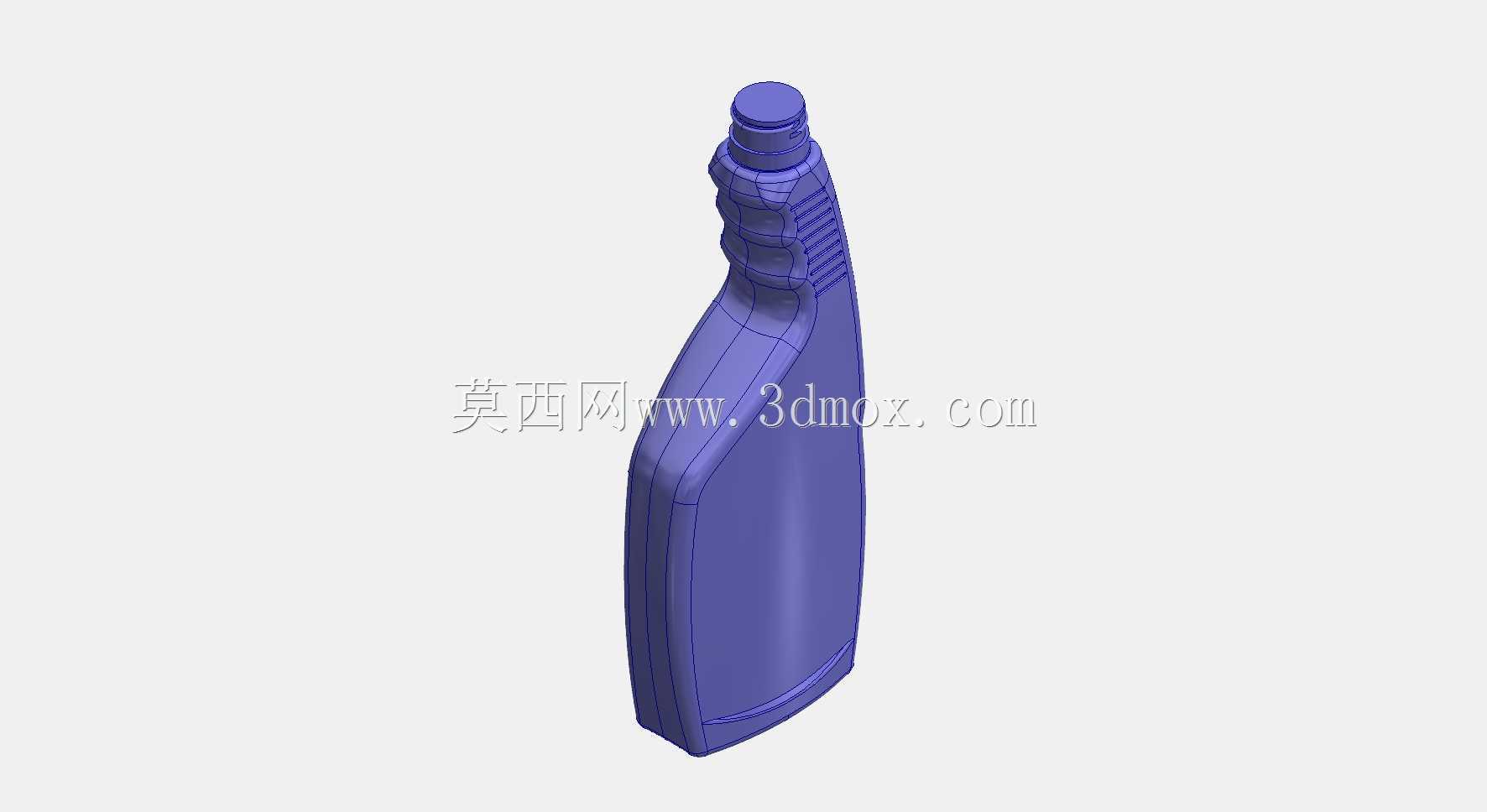

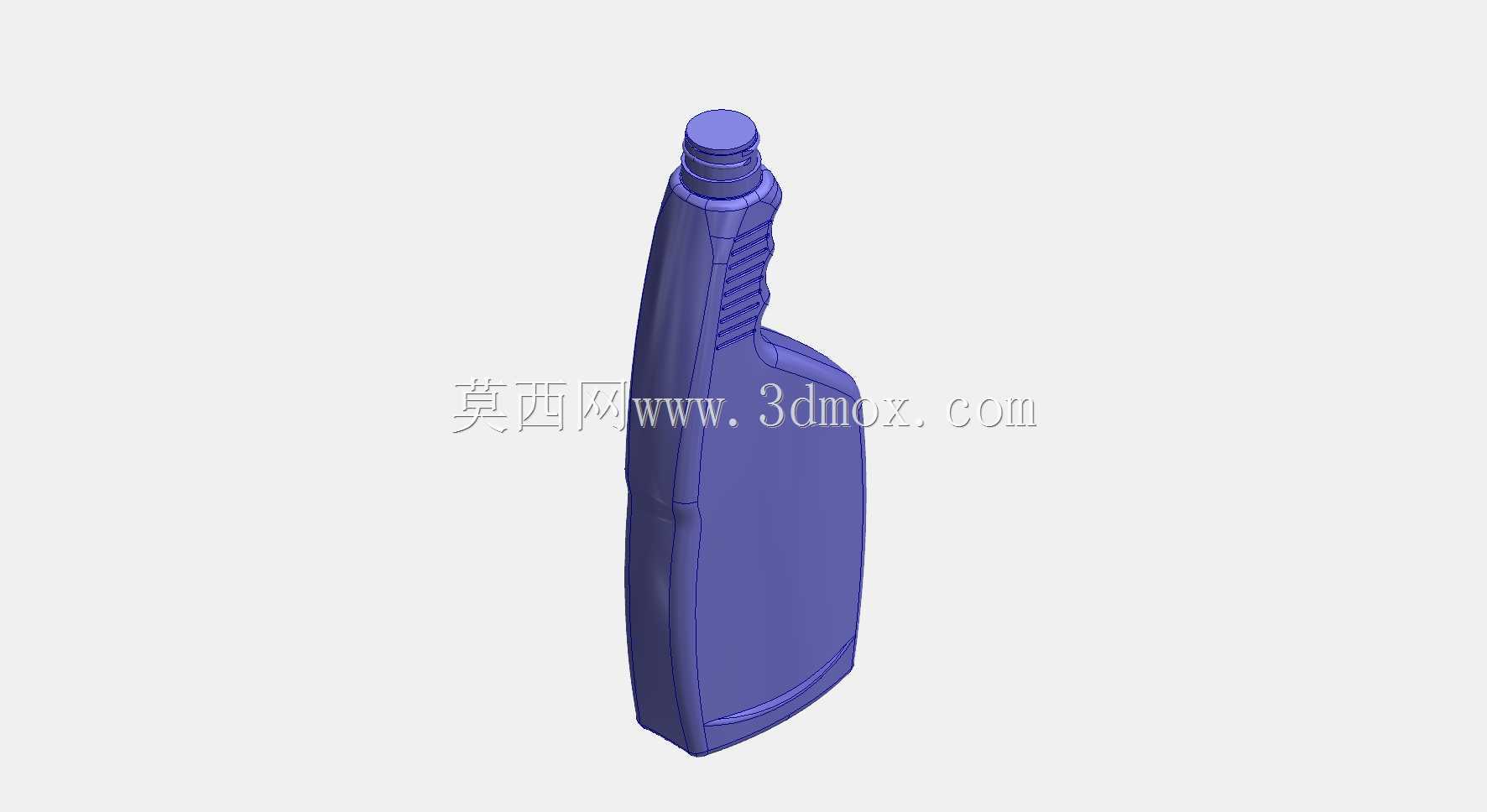

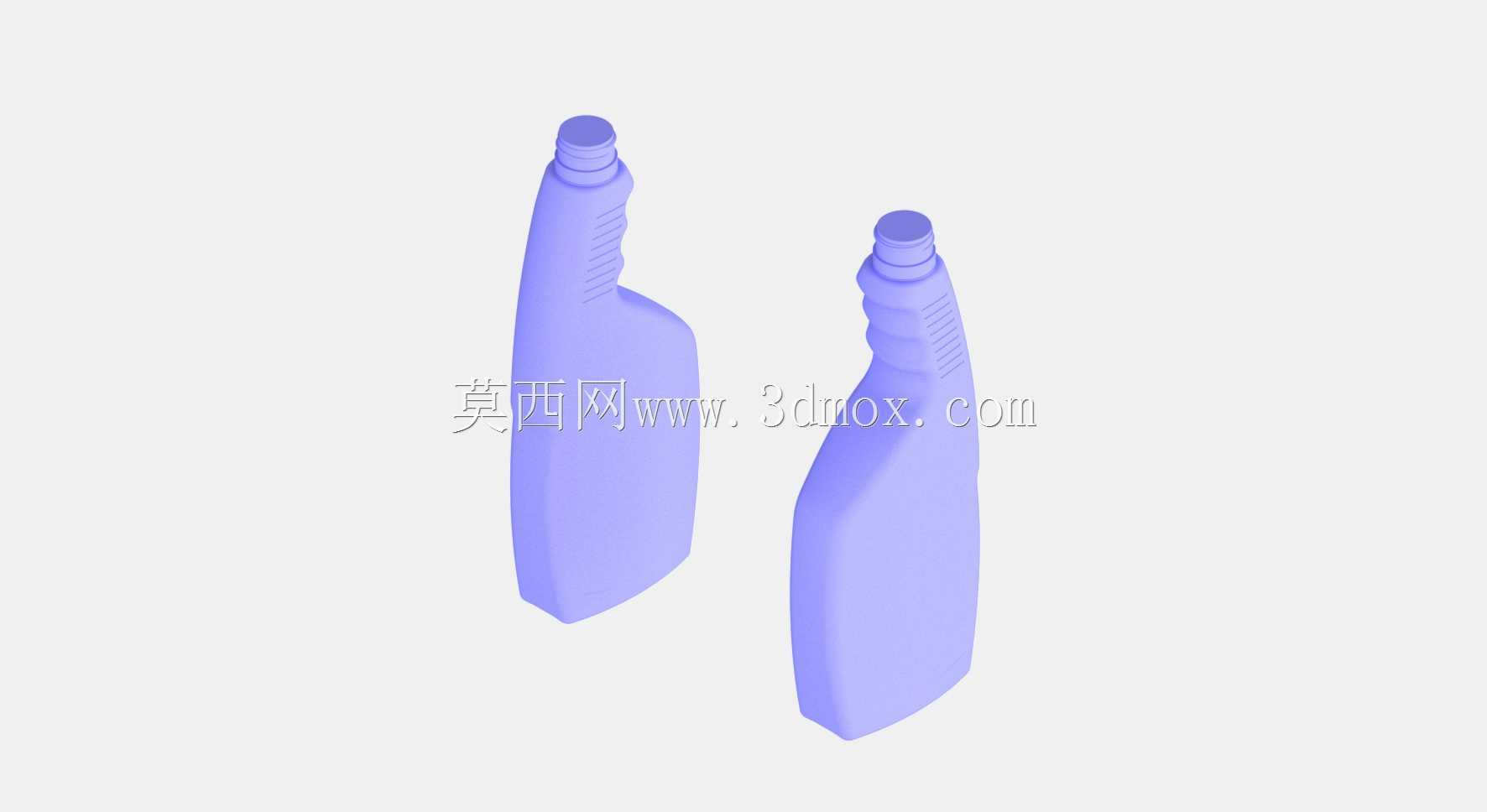

　　日常日化清洁场景中，喷雾瓶是承载清洁液、消杀剂、护理喷剂的核心包装载体，这类容器的设计既要兼顾手持操作的人机适配性，也要匹配量产注塑环节的成型工艺要求，避免出现脱模卡滞、壁厚不均导致的缩痕、装配错位等量产问题。从实际使用场景出发，这类斜颈式喷雾瓶主要适配厨房重油污清洁、卫浴除垢消杀、家用园艺喷施等高频手持操作场景，瓶身的曲面弧度完全贴合成年人手掌自然握持的弯曲形态，握持区域的瓶身截面做了微收窄处理，单手握持时手指可自然包覆瓶身，长时间按压喷施也不易出现手部滑脱、发力疲劳的问题。瓶颈部的倾斜角度经过反复调整，可让喷头喷施方向自然对准待清洁的立面或斜面区域，无需刻意翻手腕调整角度，日常操作的顺畅度远高于直颈瓶型。

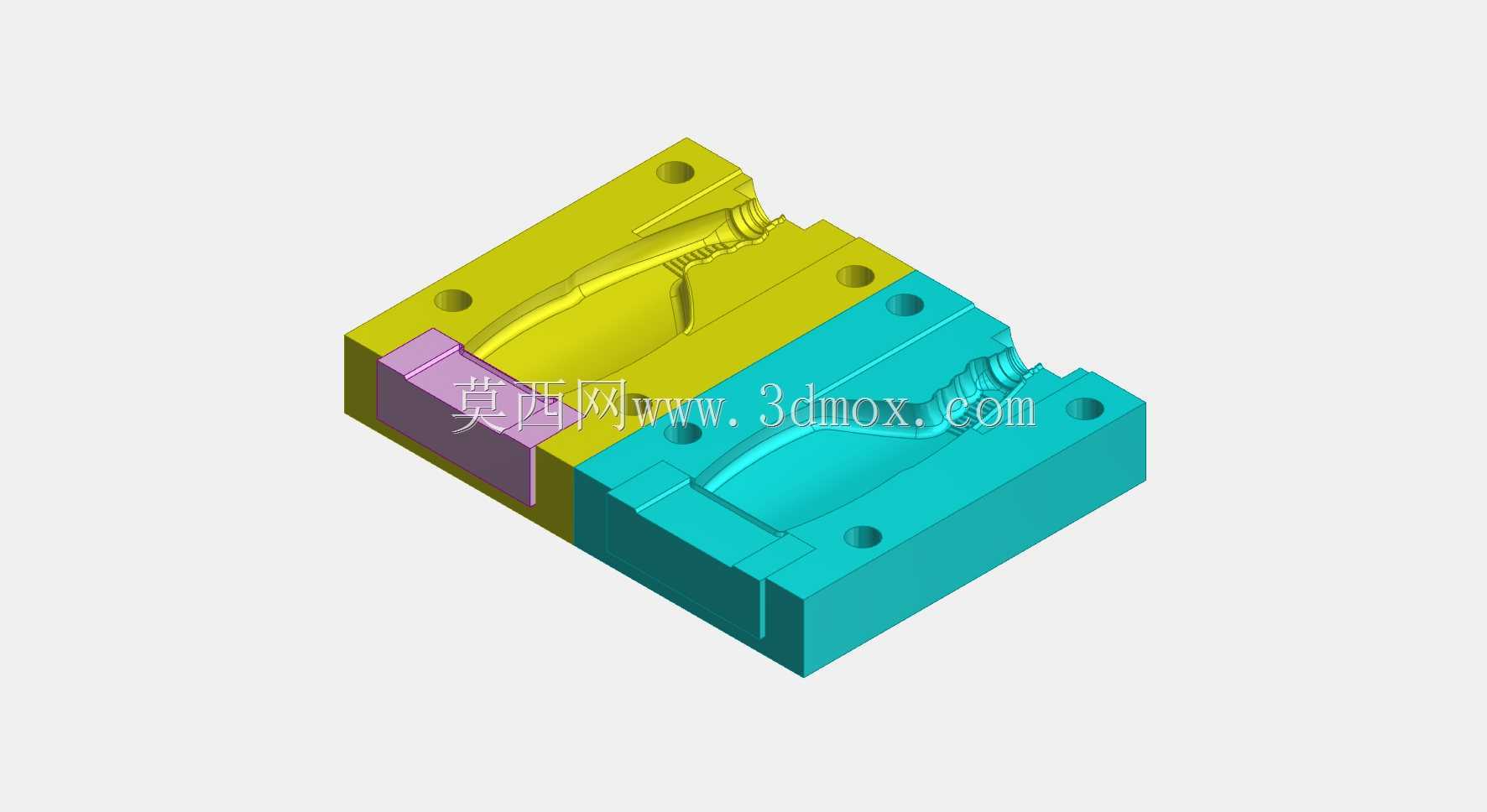

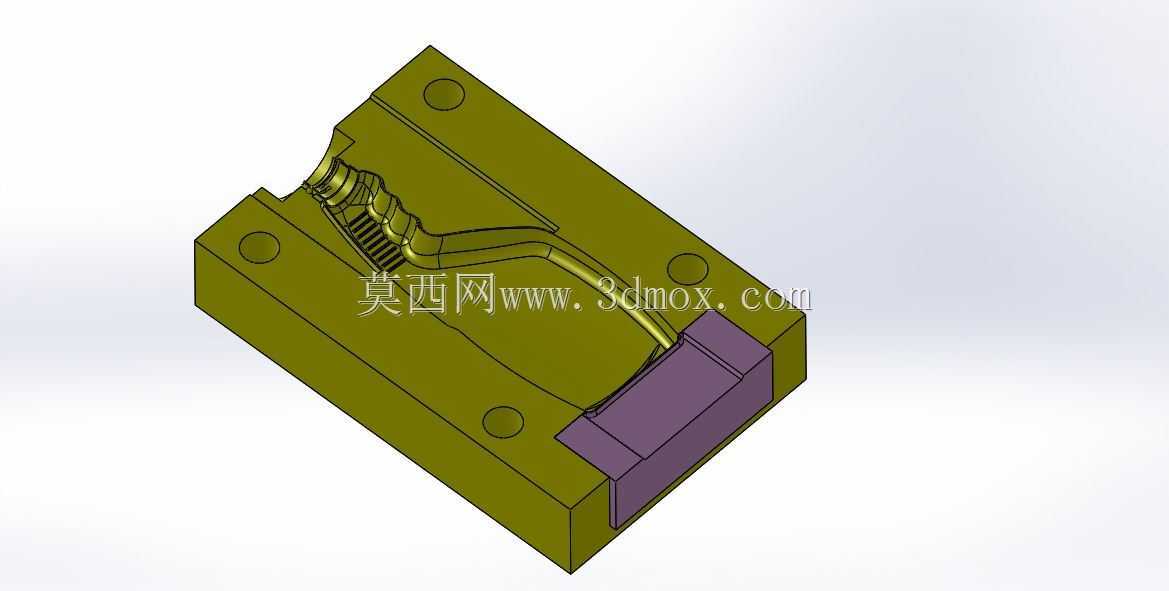

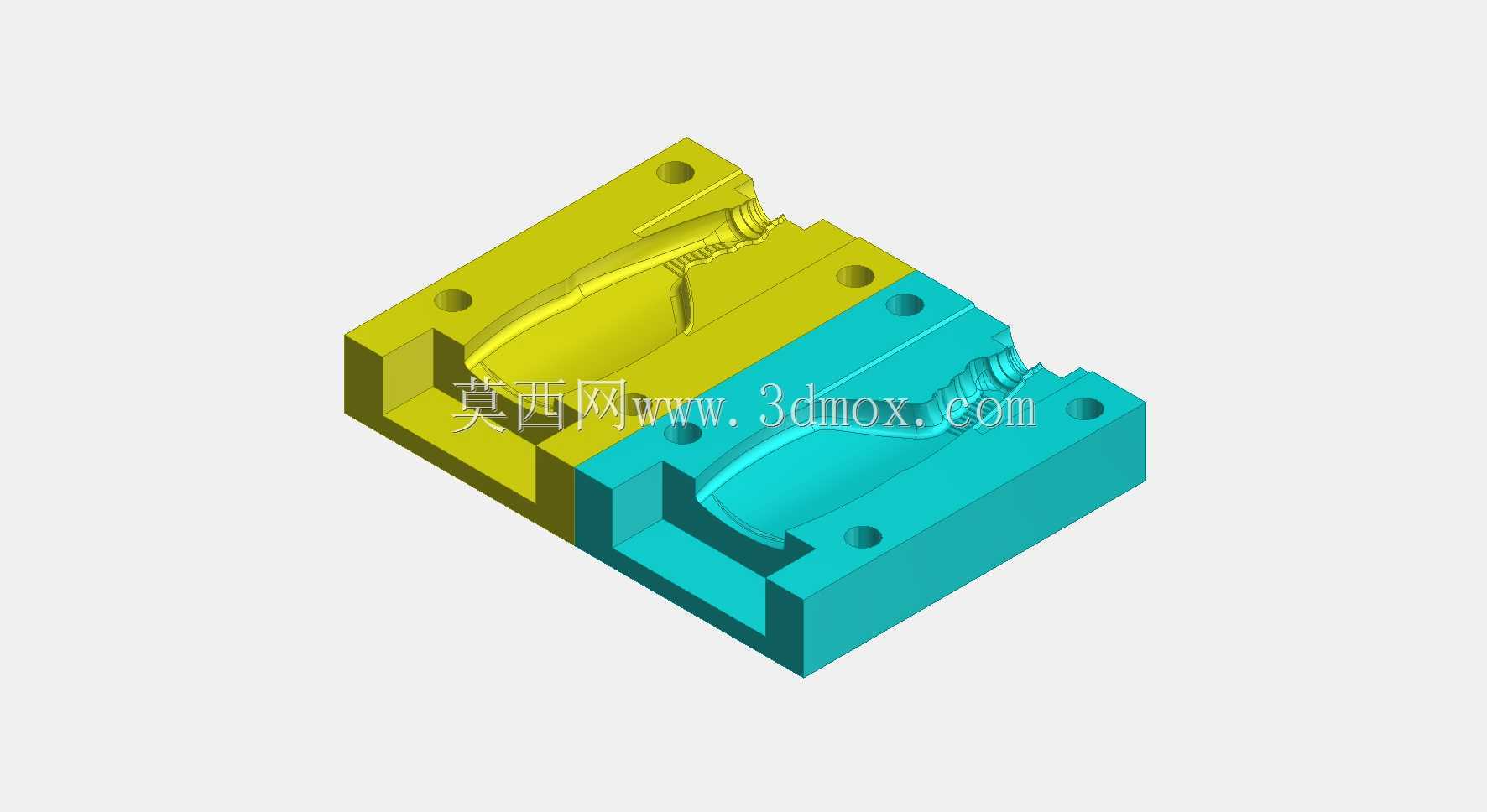

　　设计过程中优先考虑了注塑量产的可行性，瓶身整体壁厚控制在均匀区间，避免局部壁厚过厚导致冷却周期拉长、成型后出现表面凹陷，也不会因壁厚过薄导致瓶身刚性不足，灌装液体后出现瓶身变形。瓶身的加强筋结构全部做在非外观面的内侧，既提升了瓶身整体的抗挤压强度，也不会破坏外表面的光滑质感，方便后续做丝印、贴标等表面处理工序。配套的模具结构设计完全匹配瓶身的曲面形态，分型面选在瓶身轮廓的最大截面上，避免分型线落在外观直视区域，影响成品的外观质感；脱模机构采用了适配曲面瓶身的顶出结构，保证顶出过程中受力均匀，不会在瓶身表面留下顶白、顶穿的缺陷。冷却水路的排布沿着瓶身曲面均匀分布，可让模温在成型过程中保持一致，减少瓶身成型后的变形量，

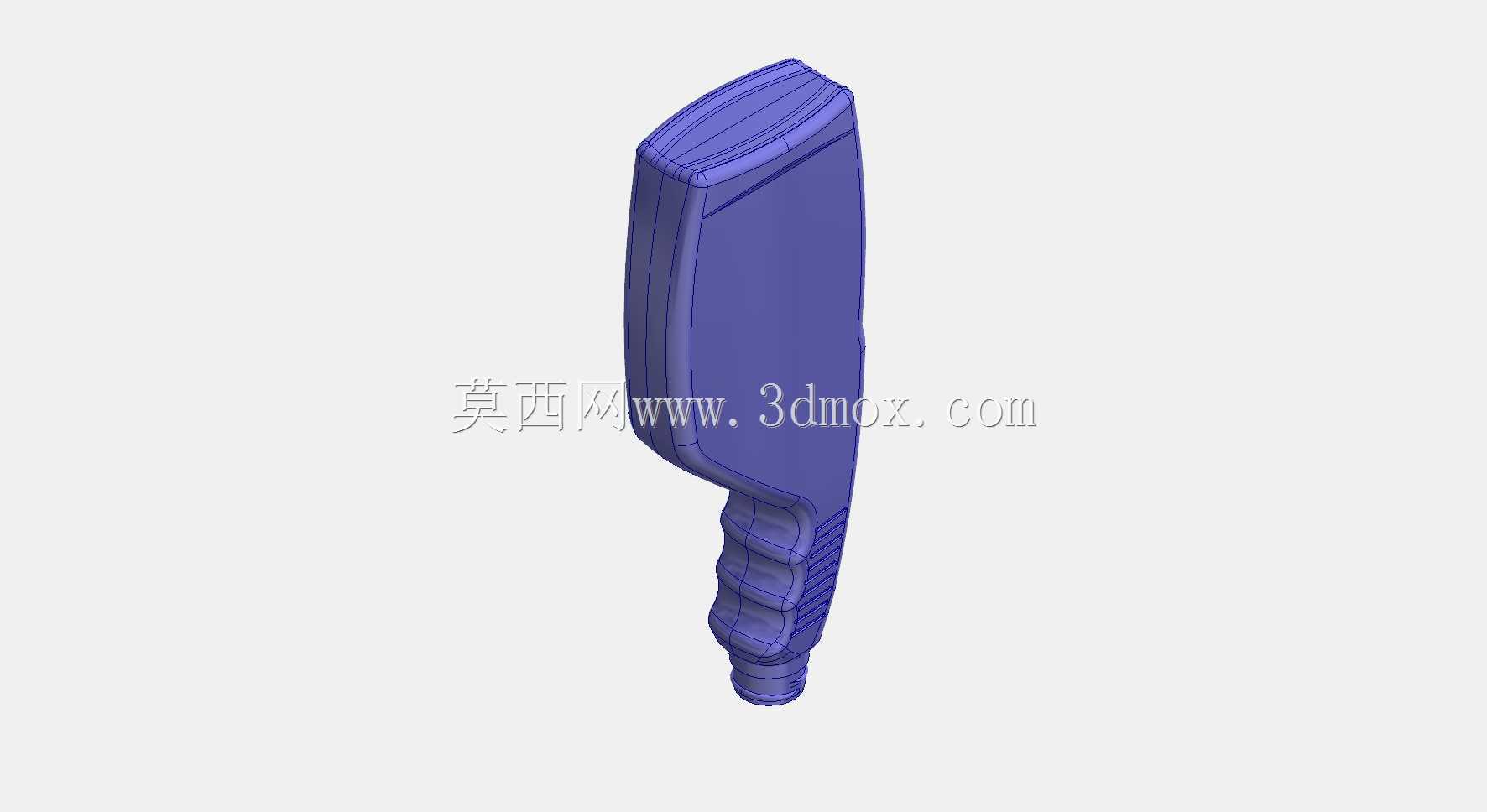

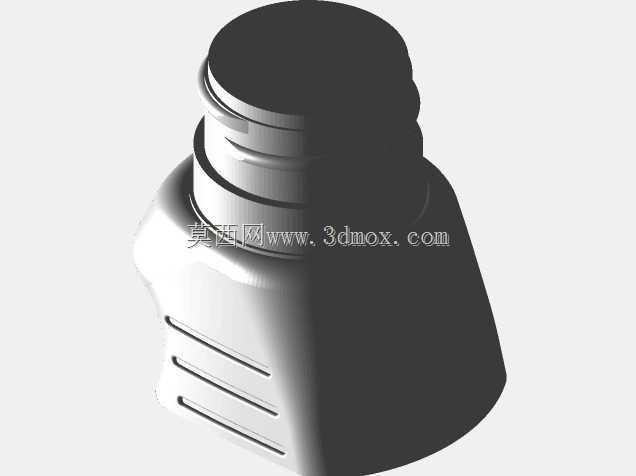

　　将成型周期控制在合理区间，适配规模化量产的效率要求。瓶口的螺纹结构做了标准化适配，可匹配市面上通用的螺纹喷雾泵头，无需单独开模定制泵头配件，降低后续的供应链采购成本；瓶口与泵头配合的密封面做了平面度管控，装配后可避免液体渗漏，满足灌装后运输、存储的密封要求。瓶底做了微内凹的支撑结构，放置在平面上时可保持稳定，不会因底部收缩出现放置不平、晃动的问题；瓶身内部的流道结构做了顺滑过渡，不会出现液体残留死角，用户使用到最后阶段也能尽量将瓶内液体吸尽，减少不必要的内容物浪费。
