儿童皮带扣注塑成型模具结构设计

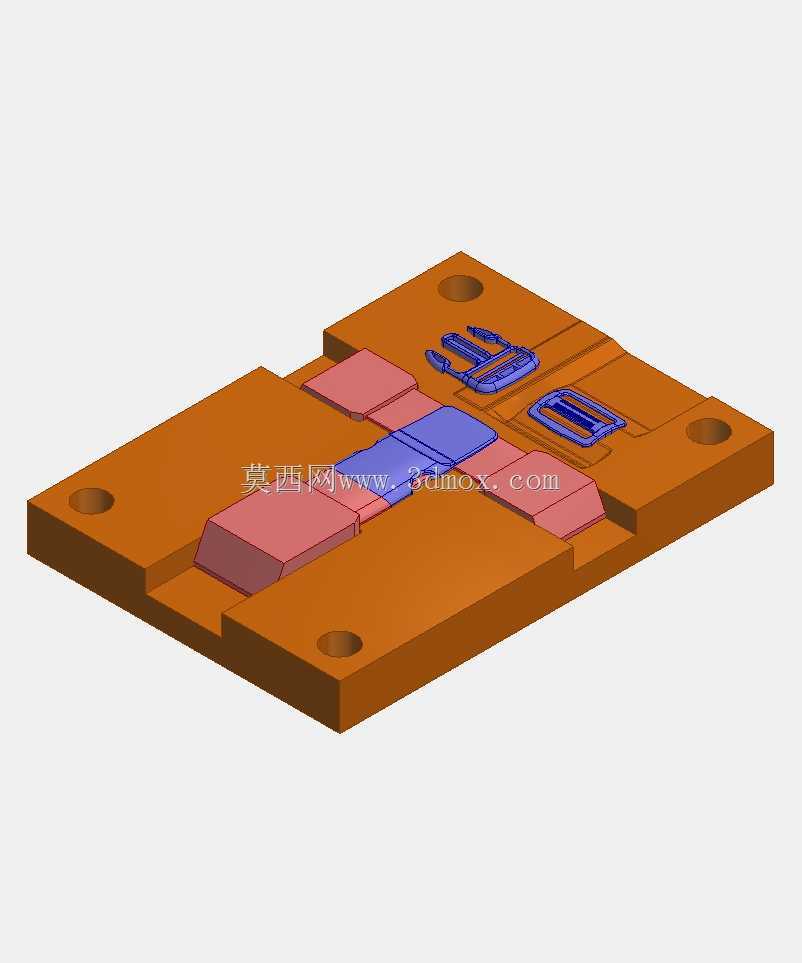

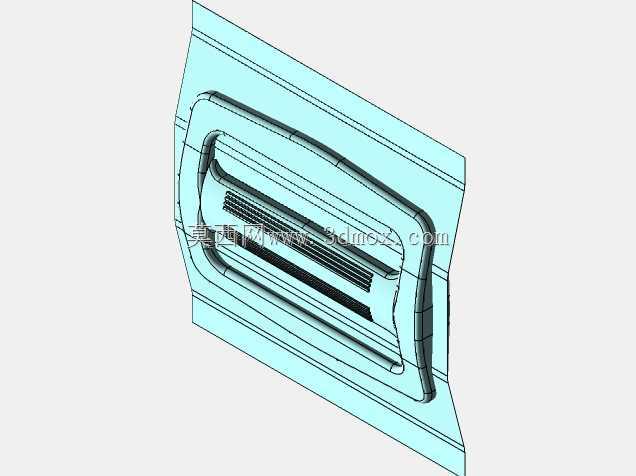

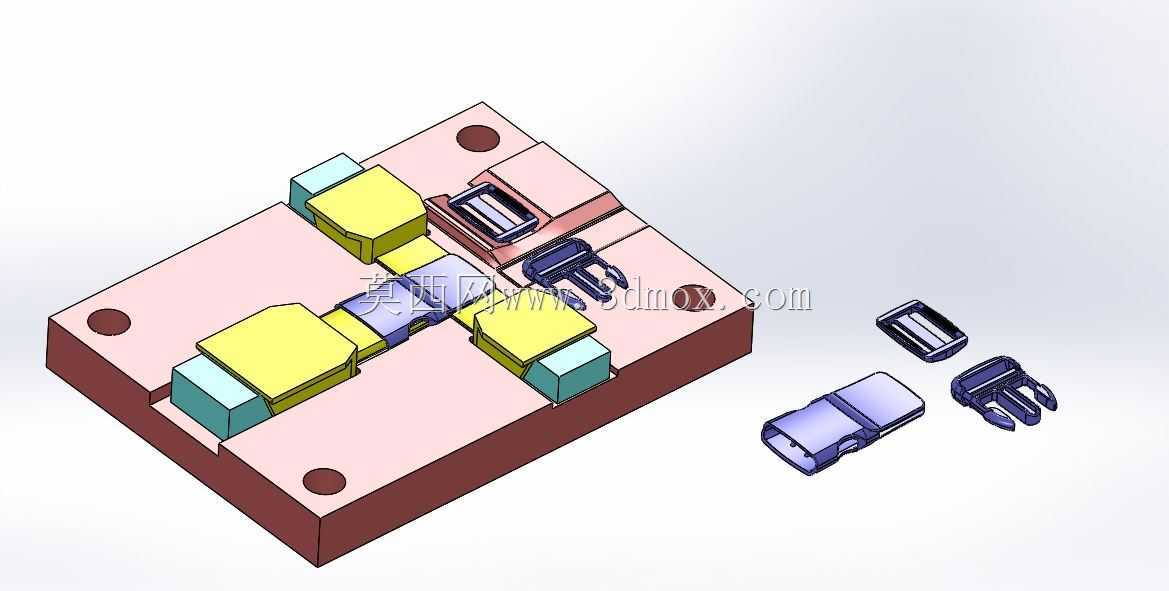

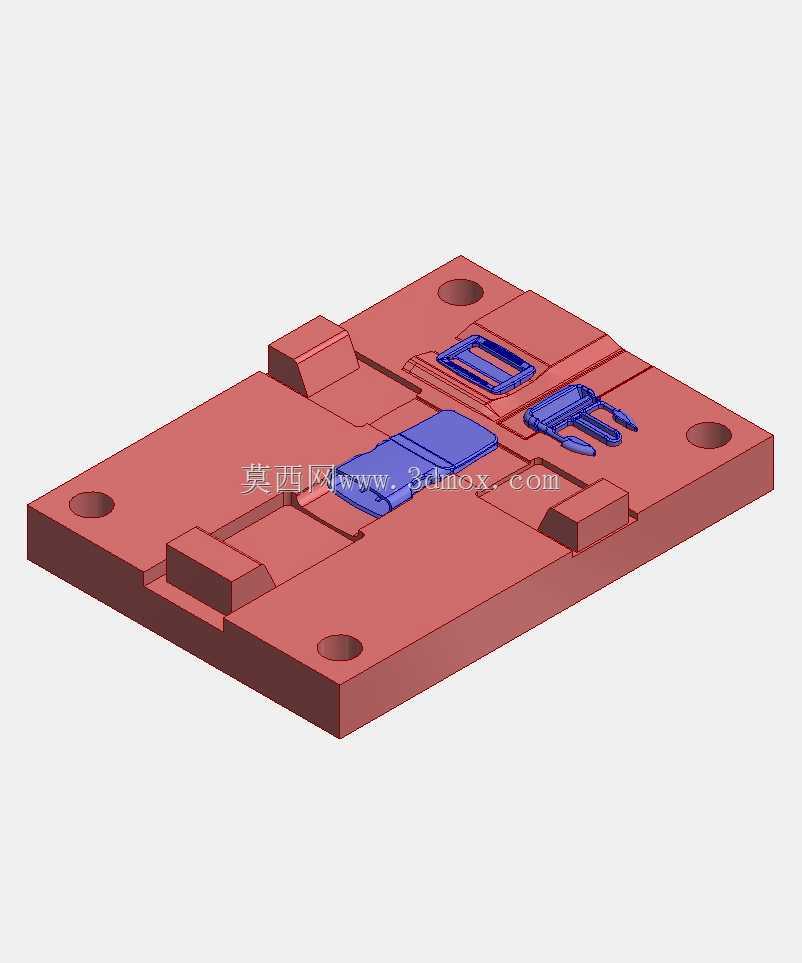

　　这套模具针对儿童皮带配套的塑胶扣具开发，采用一模三件的型腔布局，适配日常儿童服饰配件的批量注塑生产需求，扣具本身需要兼顾穿戴时的卡扣可靠性与儿童使用的安全性，避免尖锐棱角与易脱落小部件的结构风险。从模具结构来看，分型面设置在扣具主体的最大轮廓位置，采用表面分离的分型方案，开模时可顺畅完成塑件与流道凝料的脱离，无需额外的复杂二次抽芯结构，适配常规卧式注塑机的安装规格，模架四周的定位导柱孔按照标准模架尺寸排布，安装时可直接匹配设备的工作台定位槽，无需额外加工转接板。型腔部分针对扣具的不同功能区域做了拆分，黄色镶块对应扣具的带身穿入卡位，成型后该区域需要保证足够的摩擦限位力，避免皮带穿戴时出现松脱；青色镶块对应扣具的边缘包覆区域，

　　成型时可保证扣具边缘圆角过渡完整，不会出现飞边毛刺刮伤儿童皮肤的问题；紫色与深蓝色的成型区域对应扣具的锁止卡扣结构，该部分的尺寸公差控制在±0.02mm范围内，保证卡扣开合的手感顺畅，同时经过上千次开合测试不会出现断裂失效。模具的冷却水道围绕型腔均匀排布，进出水接口设置在模架的非操作侧，适配车间常规的冷却水循环管路连接，生产时可将模温稳定控制在40-60摄氏度区间，保证PP或ABS原料充模时的流动性稳定，减少塑件的翘曲变形问题。顶出结构采用顶针与推块结合的方式，对应扣具的非外观面设置顶出位置，避免在扣具的外露表面留下顶出痕迹，保证成型后塑件的外观质量满足服饰配件的外观要求。整套模具的安装边界尺寸适配120吨级注塑机的拉杆间距，

　　吊装时模架上的吊环孔可直接匹配标准吊环螺栓，上下模的合模定位采用精密导柱导套配合，合模精度可控制在0.01mm以内，避免生产时出现分型面错位导致的塑件飞边问题。实际生产过程中，该模具的成型周期可控制在25秒以内，单件塑件的成型重量控制在8g左右，原料利用率可达95%以上，流道凝料可直接破碎后回收二次利用，适配中小批量服饰配件的生产需求，扣具成型后经过简单的披风修剪即可直接进入组装工序，无需额外的后处理加工。
