包装带余料收集输送装置结构设计

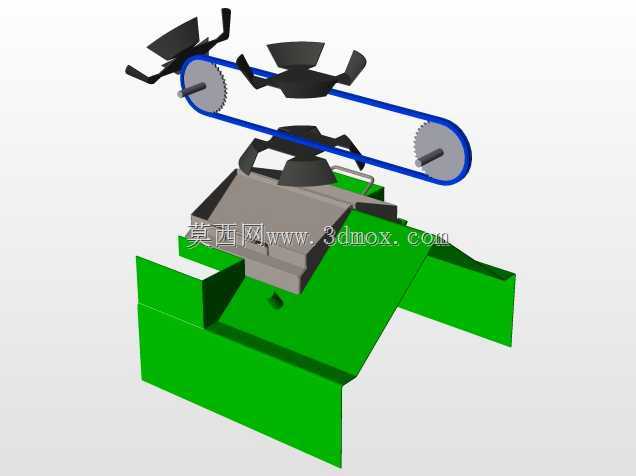

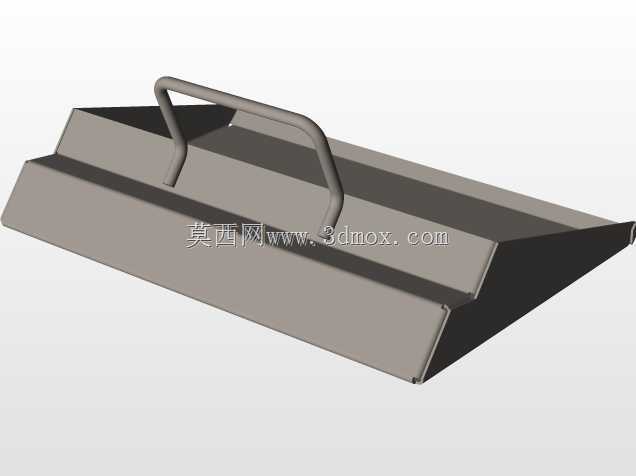

　　该装置主要配套包装生产线末端使用，针对包装工序裁切后产生的包装带余料、边角料进行定向归集与输送，避免散状余料散落堆积在生产工位周边，减少人工清理频次，适配连续化包装作业的现场整洁需求。整体结构采用带轮传动作为动力传递路径，两组平行布置的同步带轮通过环形传动带连接，传动带外侧等距安装拨料叶片，叶片采用弯折成型结构，旋转过程中可将落在集料区域的包装带余料拨送至下方集料槽内。集料槽采用敞口式折弯钣金结构，槽体两侧设置倾斜导料面，可将上方拨落的余料导向槽体中部的出料区域，槽体边缘预留安装固定孔位，可直接通过螺栓固定在包装设备的机架侧边，安装时需保证拨料叶片最低点与槽体底部预留5-8mm间隙，避免运转过程中出现剐蹭卡滞。

　　设计过程中优先考虑了包装带余料质地偏软、易缠绕的特性，拨料叶片采用大角度倾斜布置，相邻叶片的间距设置为120mm，可有效避免软质余料缠绕在传动结构上，传动带轮的中心距可通过机架上的长圆孔进行微调，方便后期张紧传动带，无需额外拆卸主体结构。装置的动力输入端可直接对接包装设备的现有动力输出轴，也可单独配套小功率驱动单元独立运转，整体安装边界宽度控制在350mm以内，长度方向可根据产线的余料散落范围调整集料槽的延伸长度，适配不同幅宽的包装设备工位。结构上没有复杂的异形加工件，大部分构件采用标准钣金折弯与标准传动件组合，后期维护时仅需定期检查传动带张紧度与叶片磨损情况即可，拨料叶片采用耐磨薄钢板制作，磨损后可单独快速更换，无需拆解整套机构。

　　集料槽的出料端可直接对接厂区的集中废料输送管道或者废料收集箱，实现余料的连续化归集，无需人工频繁停机清理，在中小型食品、日化产品包装生产线上均可适配安装，不会占用过多的工位操作空间，也不会干涉包装设备原有封切、输送工序的正常运转。
