压缩空气管路用压力调节阀结构

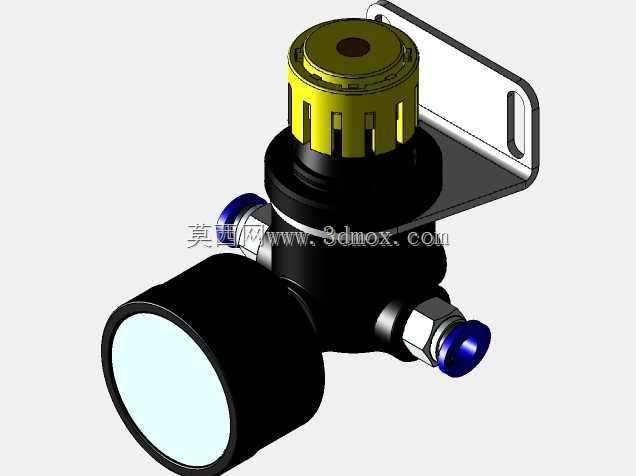

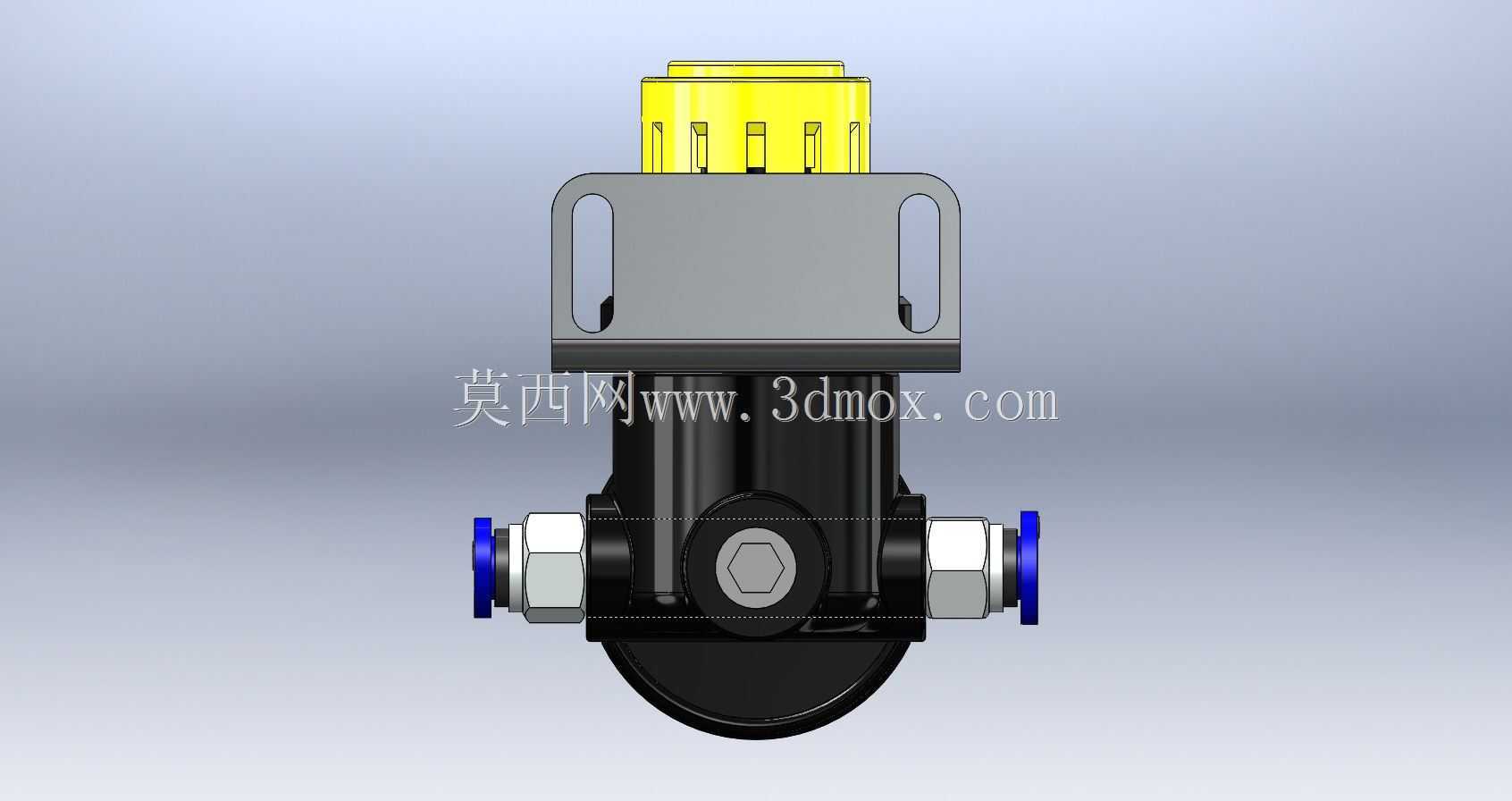

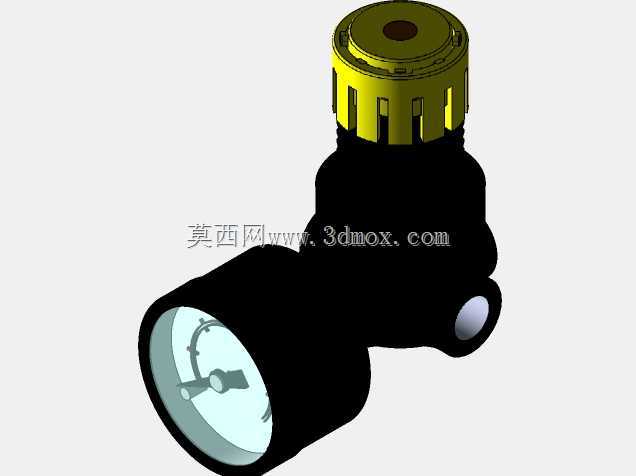

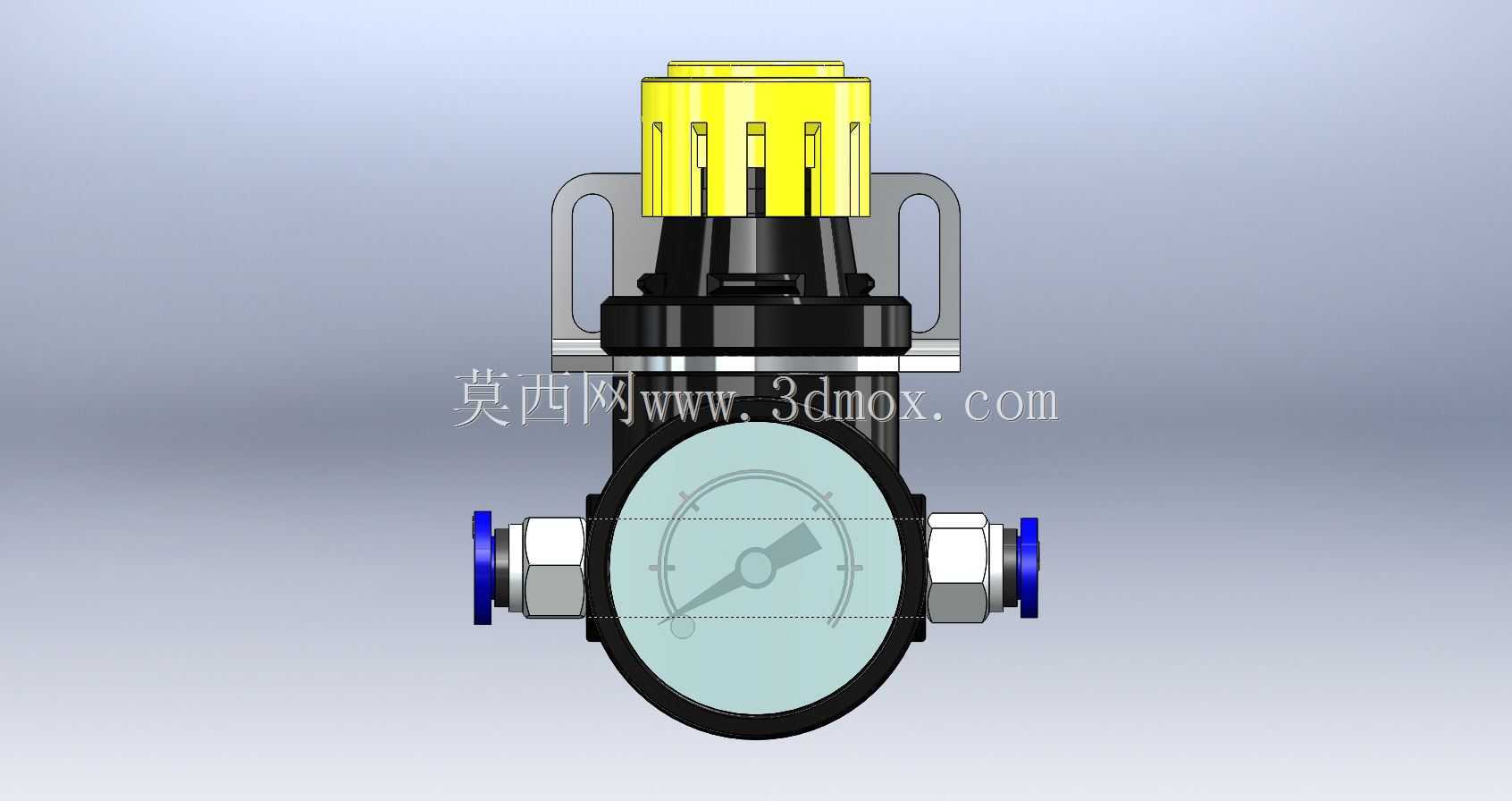

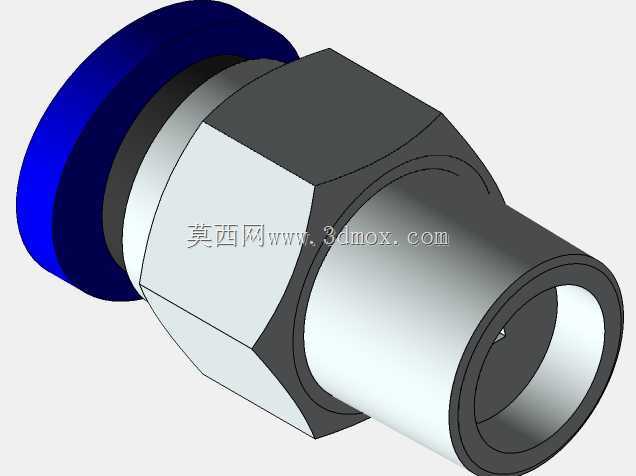

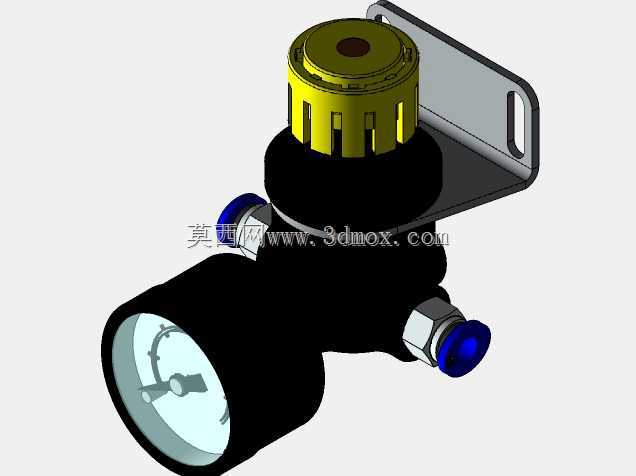

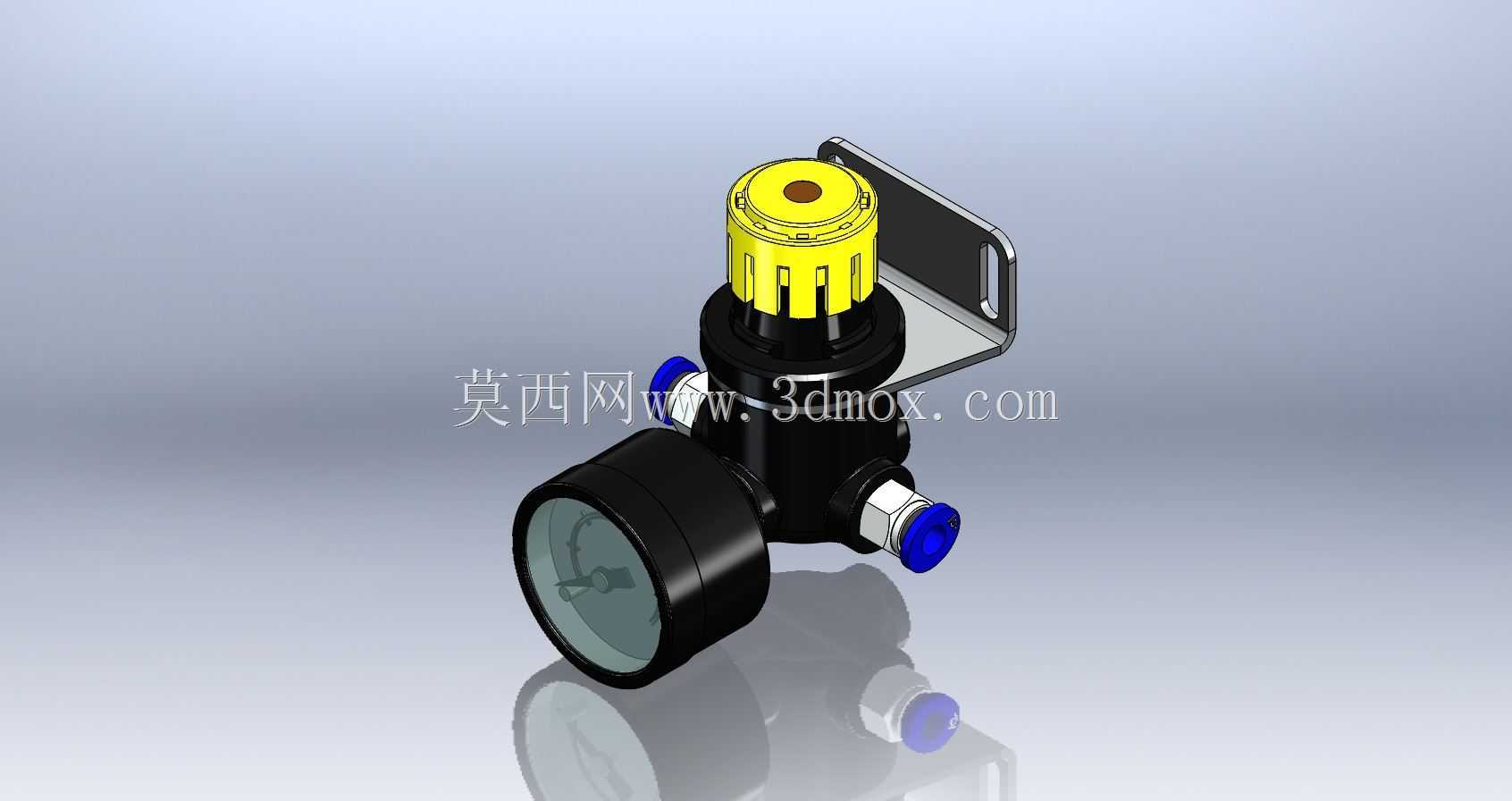

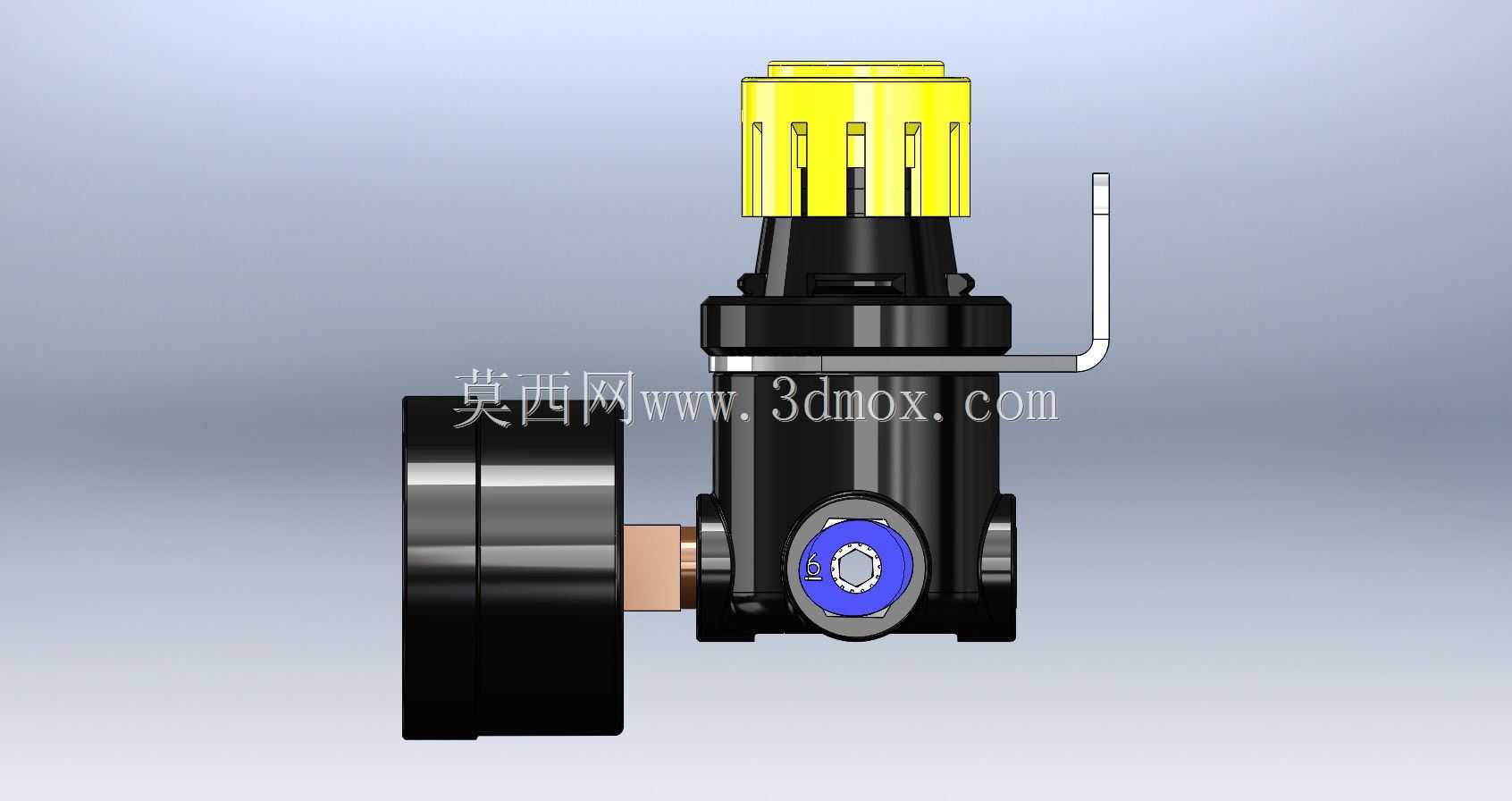

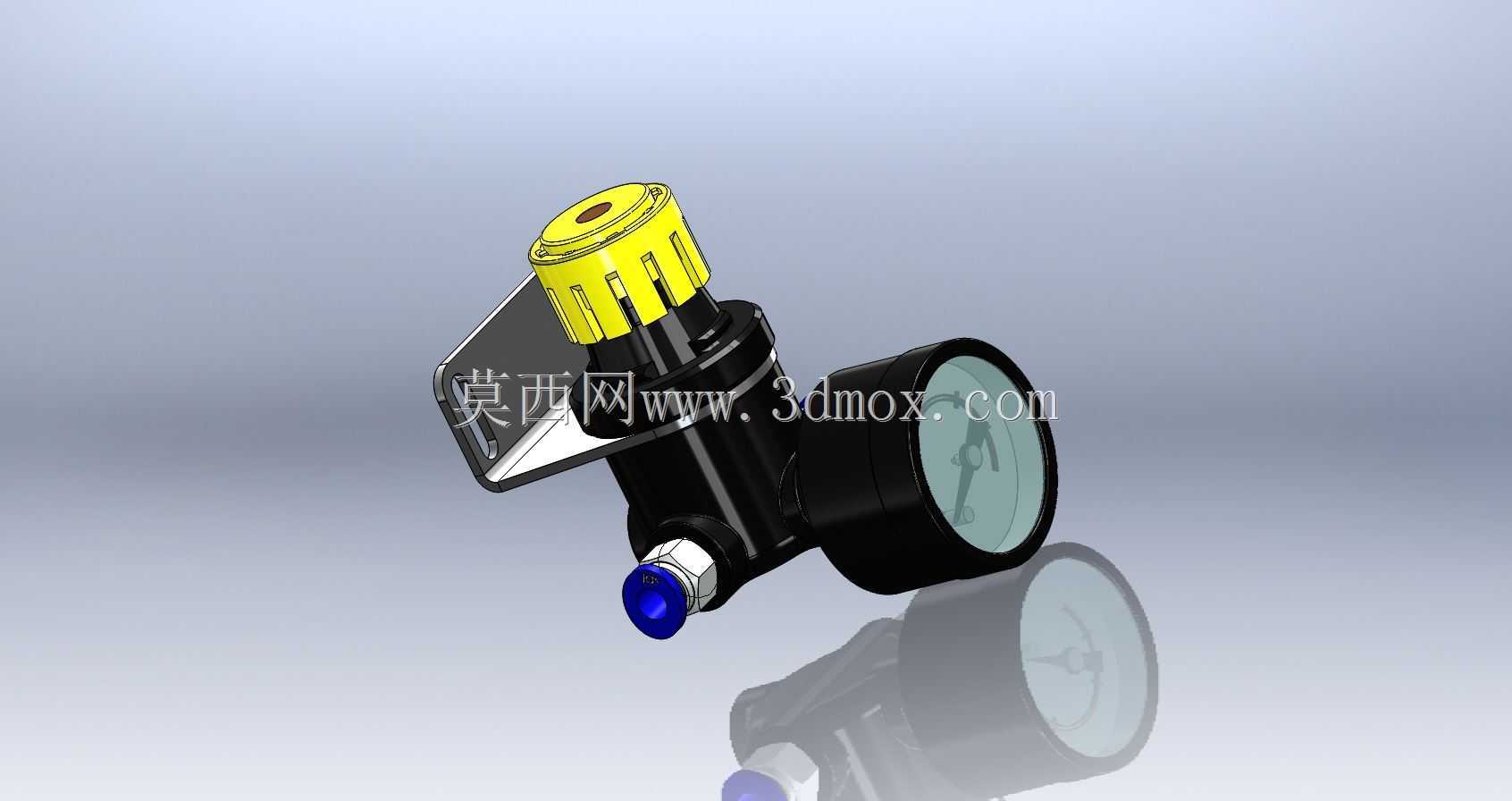

　　这款调压装置主要面向压缩空气输配场景设计，常见于工厂气动动力管网、中小型气动设备的进气端稳压环节，也可适配小型空压站的支路压力调控需求，用来将上游波动的压缩空气压力调整到下游设备适配的稳定区间，避免气压过高冲击气动元件密封结构，或是气压不足导致气动执行机构出力不够、动作卡滞。从结构设计来看，整体采用直通式管路布局，两侧预留标准外螺纹连接端，接口处搭配蓝色密封限位结构，安装时可直接与同规格气动管路对接，不需要额外加工转接法兰，能有效压缩现场安装的操作空间，主体中部设置圆形透明观测视窗，内置压力指示表盘，运维人员在巡检过程中不需要外接压力表，就能直接读取当前输出端的压力数值，视窗周边做了圆弧过渡密封结构，可避免车间内的切削液、

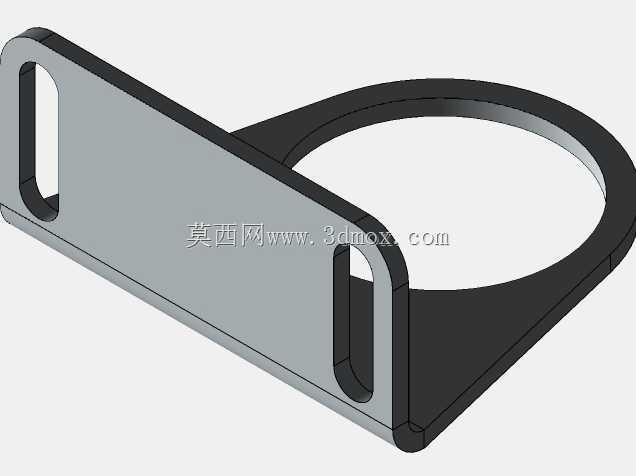

　　粉尘渗入表盘内部影响读数精度。顶部的黄色调节旋钮做了竖向防滑槽结构，戴劳保手套操作时也能顺畅转动调节，旋钮下方设置锁紧定位结构，调整到目标压力后可锁定旋钮位置，避免设备运行过程中受振动影响出现压力漂移。两侧的金属安装支架采用折弯成型结构，预留安装固定孔，既可以直接串接在管路中依靠管路自身支撑，也能通过支架将阀体固定在设备面板或安装架上，降低管路接头处的承重负荷，减少长期运行后接头漏气的概率。设计过程中优先考虑了气动系统的实际运维需求，将压力显示、压力调节、管路连接三个核心功能集成在紧凑的壳体内，整体径向尺寸控制在常规气动三联件的适配范围内，不需要对现有设备的安装空间做额外改造就能直接替换同规格老旧调压阀，内部流道做了圆弧过渡处理，能减少压缩空气流经阀体时的压力损失，降低空压系统的无效能耗，阀体下部的集液腔可临时沉积压缩空气中夹带的少量冷凝水，配合日常巡检排污就能避免液态水进入下游气动元件，延长气缸、气动电磁阀等元件的使用寿命。
