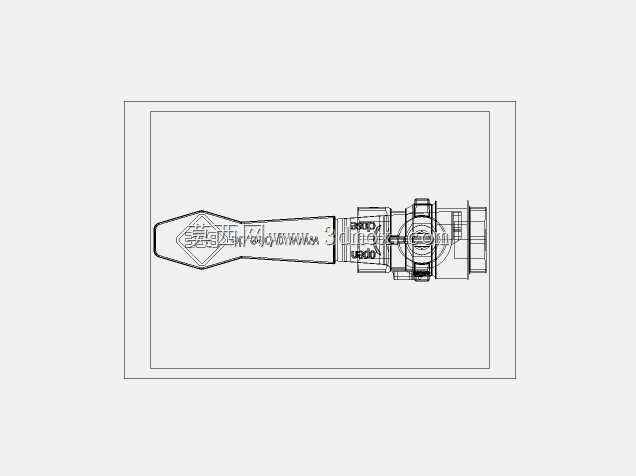

手动杠杆式平衡阀结构三维设计

　　这款手动杠杆式平衡阀的三维结构设计，核心围绕民用给排水、暖通空调循环水、小型工业流体输送管路的实际工况展开，在管路系统中主要承担支路流量调节、管网水力平衡分配的作用，避免近端支路流量过载、远端支路流量不足的常见水力失调问题。从结构设计逻辑来看，采用加长杠杆式手柄结构，相比常规旋钮式手柄，操作时力臂更长，启闭及调节过程所需的操作力矩更小，运维人员无需借助额外辅助工具即可完成开度调整，手柄表面做了防滑棱结构设计，沾附水渍、油污时也不会出现打滑脱手的问题。阀体流道采用等径直通式设计，介质流经阀体时的局部阻力系数更低，不会在阀腔内部形成明显的涡流区，长期输送含微小杂质的水体时，杂质不易在阀腔内部沉积卡滞阀芯，降低了后期运维拆解清洗的频次。

　　阀芯密封面采用锥面配合结构，相比平面密封结构，闭合状态下的密封比压更高，低压差工况下也能保证可靠的截断密封效果，不会出现内渗漏的问题，同时锥面密封的磨损余量更大，长期反复调节开度也能维持稳定的密封性能。从安装边界来看，阀体两端采用标准内螺纹连接接口，接口尺寸匹配常规低压流体输送用焊接钢管、镀锌钢管的配套螺纹规格，安装时无需额外定制过渡接头，直接与同管径管路旋合即可，阀体整体轴向尺寸紧凑，在管井、吊顶内等狭窄安装空间内也能完成布置，不会出现与周边管线、结构件干涉的问题。手柄的操作转动角度设置了0-90度的限位结构，对应阀门从全闭到全开的全部行程，手柄的转动平面与管路轴线平行，操作时所需的侧向操作空间更小，

　　周边布置其他管线时也不会阻挡手柄的调节行程。建模过程中对所有配合面做了公差匹配设计，阀芯与阀座的配合间隙控制在合理范围，既保证阀芯转动调节时无卡滞，也不会因间隙过大导致介质沿阀芯配合面外渗，阀体外部的棱角位置均做了小圆角过渡处理，既避免安装过程中尖锐棱角划伤操作人员，也能消除铸造、机加工过程中的应力集中点，提升阀体整体的结构强度，应对管路水锤冲击时不易出现开裂问题。
