机床导轨配套螺旋轴与螺母传动组件

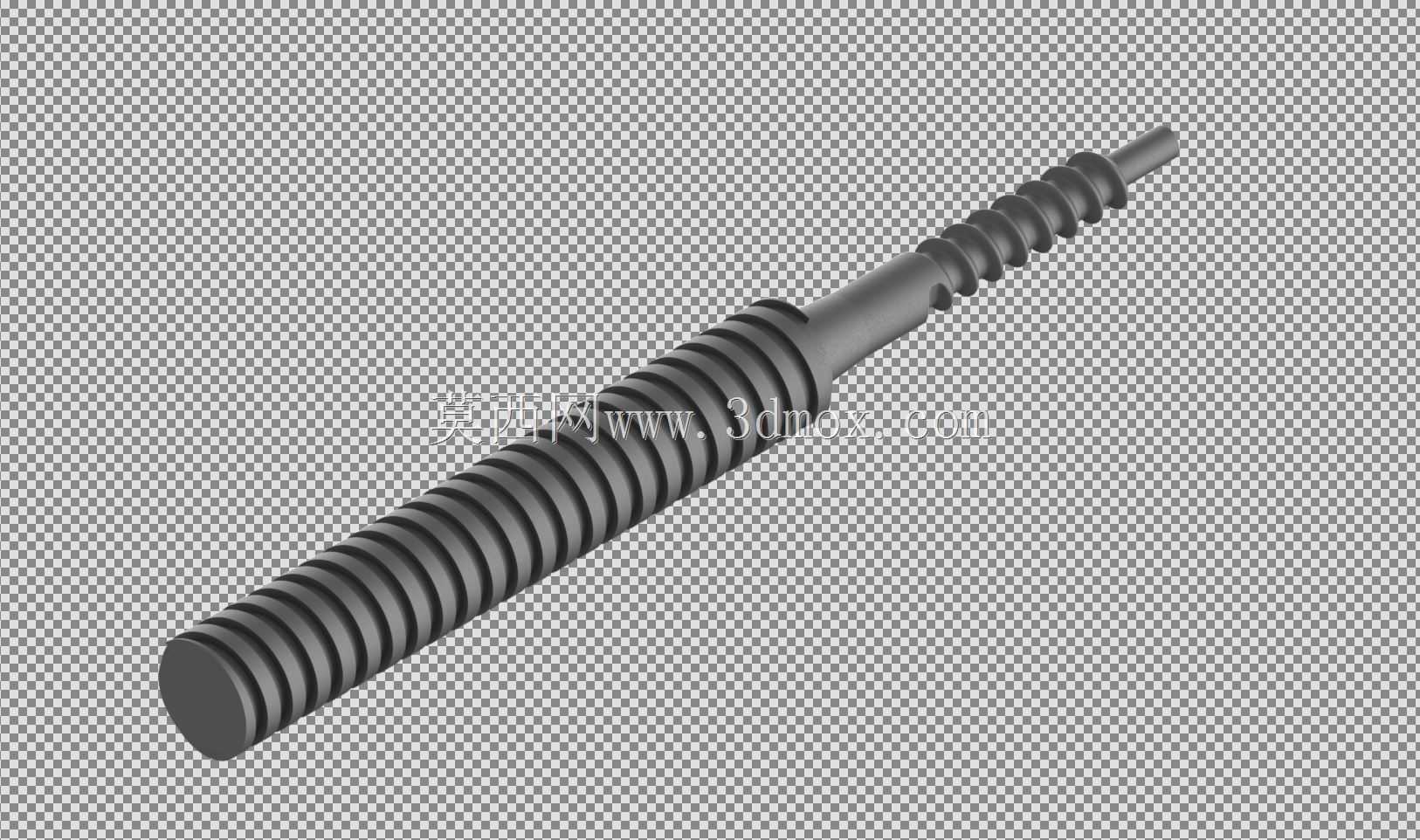

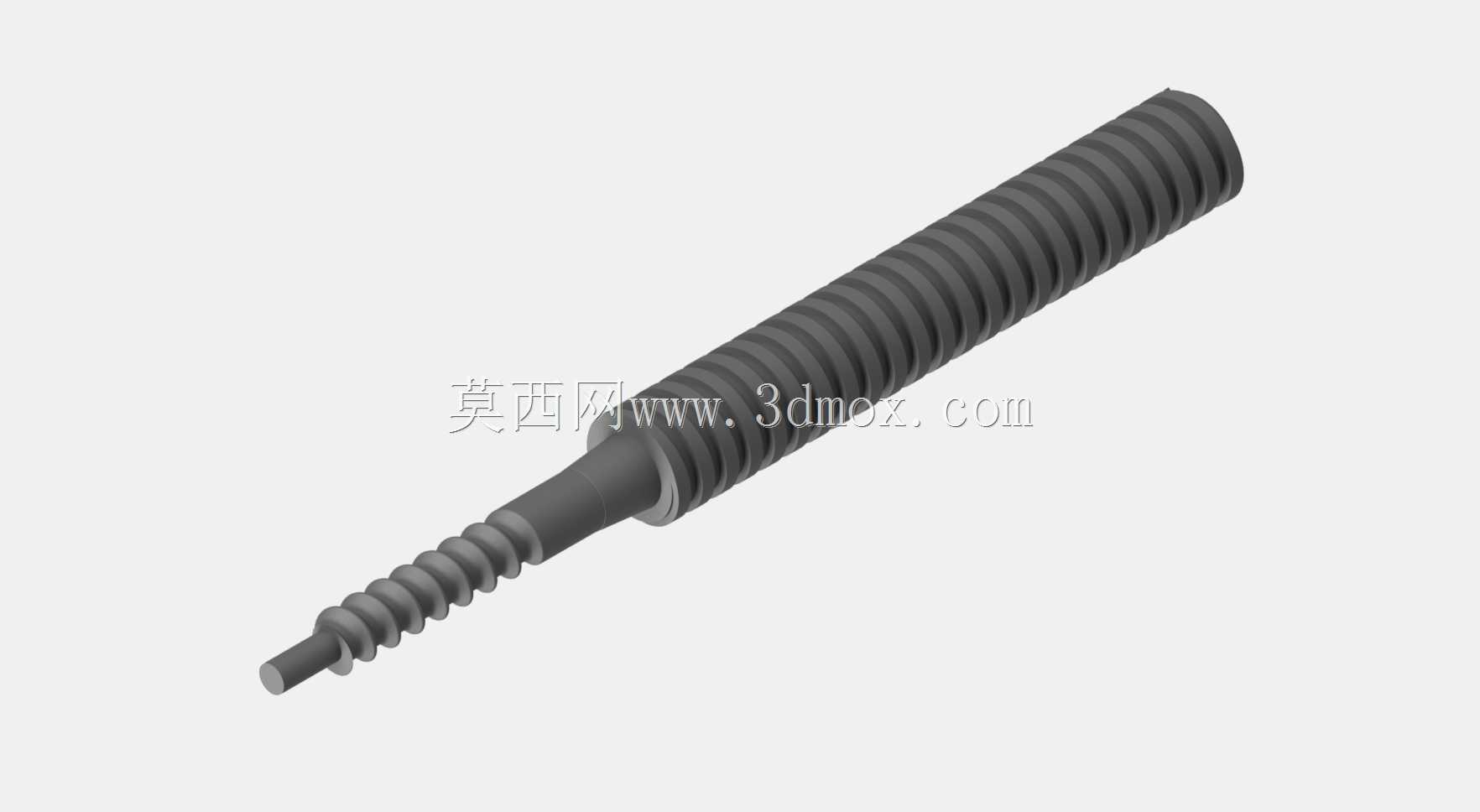

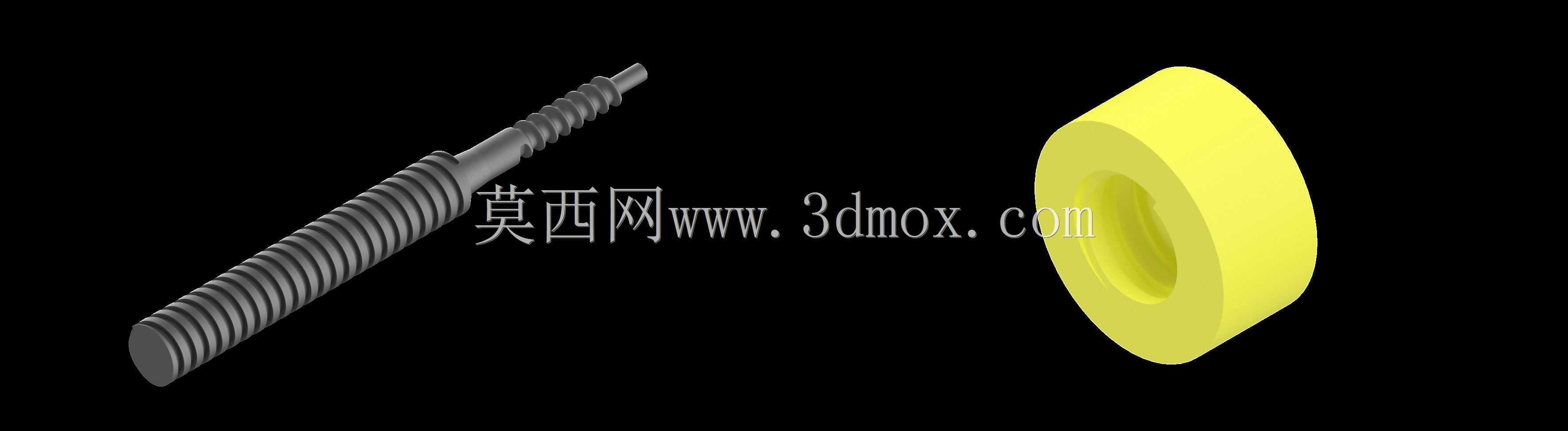

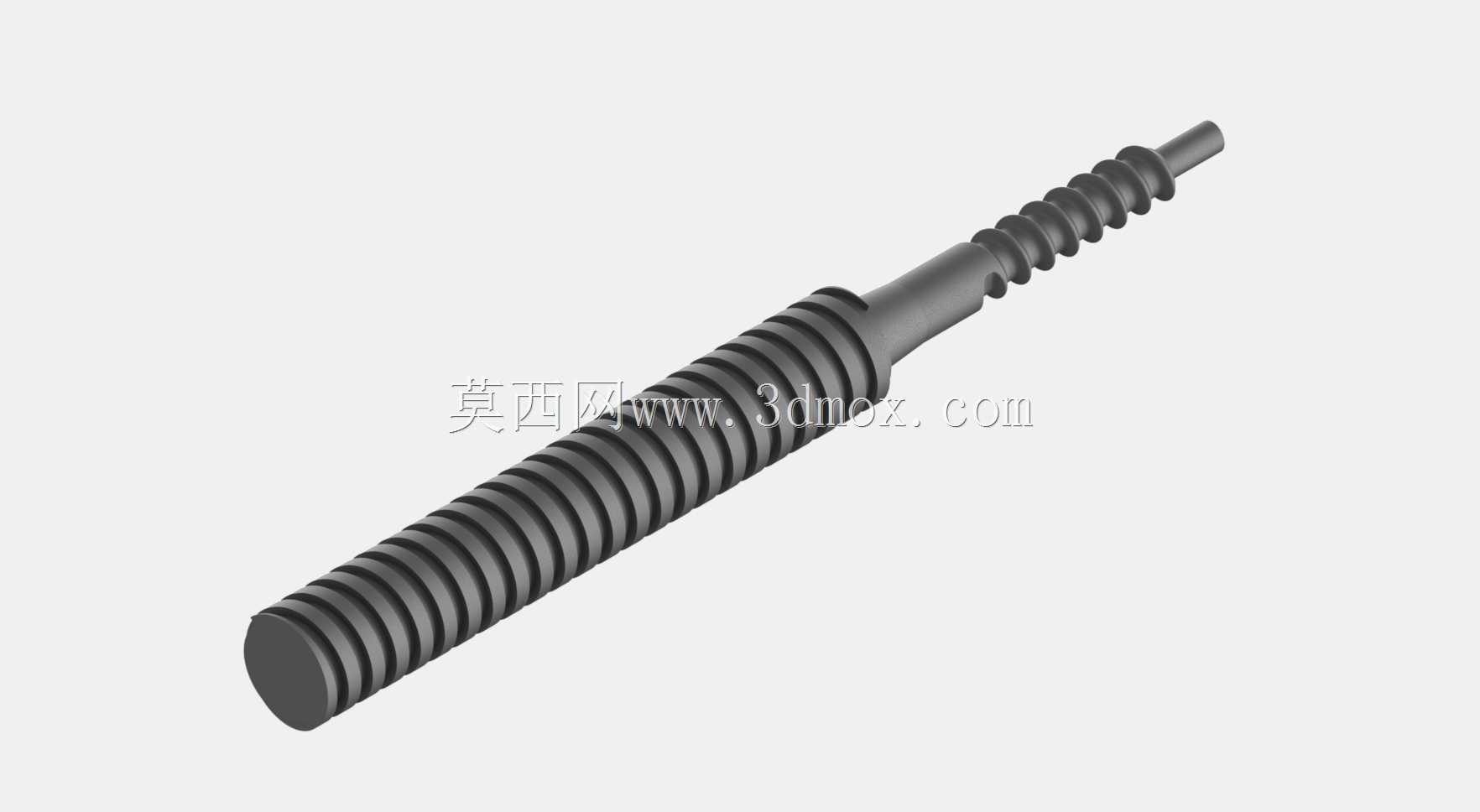

　　这套螺旋轴与螺母组件是机床导轨进给系统的核心传动部件，主要应用于普通车床、数控铣床、平面磨床等通用机床的直线进给单元，也可适配小型专用机床、工装滑台的直线驱动场景，承担将旋转运动转化为直线往复运动的核心功能，直接决定导轨滑台的进给精度、负载能力与运行平稳性。从实际使用场景来看，这类传动组件多安装在机床床身与移动滑座之间，一端通过联轴器与进给驱动电机或手轮连接，螺母部分则与滑台基座刚性固定，当螺旋轴转动时，螺母带动滑台沿导轨方向做精准位移，可实现刀具与工件之间的相对位置调整，满足切削、磨削、钻孔等工序的进给量控制需求。设计过程中首先匹配了常规V型、矩形导轨的安装边界，螺旋轴的轴端预留了标准轴承位与联轴器连接段，

　　可直接适配常用的深沟球轴承与角接触轴承安装，轴身的螺纹牙型采用梯形截面设计，相比普通三角螺纹具备更高的传动效率与承载能力，能够承受滑台搭载工件、刀架带来的轴向载荷，同时牙侧间隙经过优化设计，可通过选配的消隙结构调整反向传动间隙，满足半精加工、精加工工序的进给精度要求。外形尺寸方面，螺旋轴的光轴段直径与螺纹段大径保持同轴度公差在0.02mm以内，两端轴颈的圆柱度公差控制在0.01mm级别，可保证装配后轴体转动无卡滞、无径向跳动；螺母的外形采用圆柱带定位法兰结构，法兰上预留的安装孔位与常规机床滑台的安装螺孔孔距匹配，无需额外加工转接板即可完成装配，螺母的有效旋合长度覆盖螺纹段的常用工作行程，避免出现传动脱扣、受力不均的问题。

　　从结构细节来看，螺旋轴的螺纹段两端设置了退刀槽与限位轴肩，可限制螺母的最大行程位置，防止超程运行导致的部件碰撞损坏，轴端还预留了锁紧螺母安装位，可对支撑轴承进行轴向预紧，消除轴承游隙带来的传动误差。实际选型适配时，可根据导轨的额定负载、进给速度要求匹配对应导程的螺纹参数，大导程规格适用于快移进给场景，小导程规格适用于微量进给的精加工场景，组件整体采用合金结构钢材质设计，螺纹表面可通过淬火处理提升耐磨性能，延长导轨进给系统的维护周期，适配机床连续加工的工况需求。
