层片式电气设备自动调温控制组件

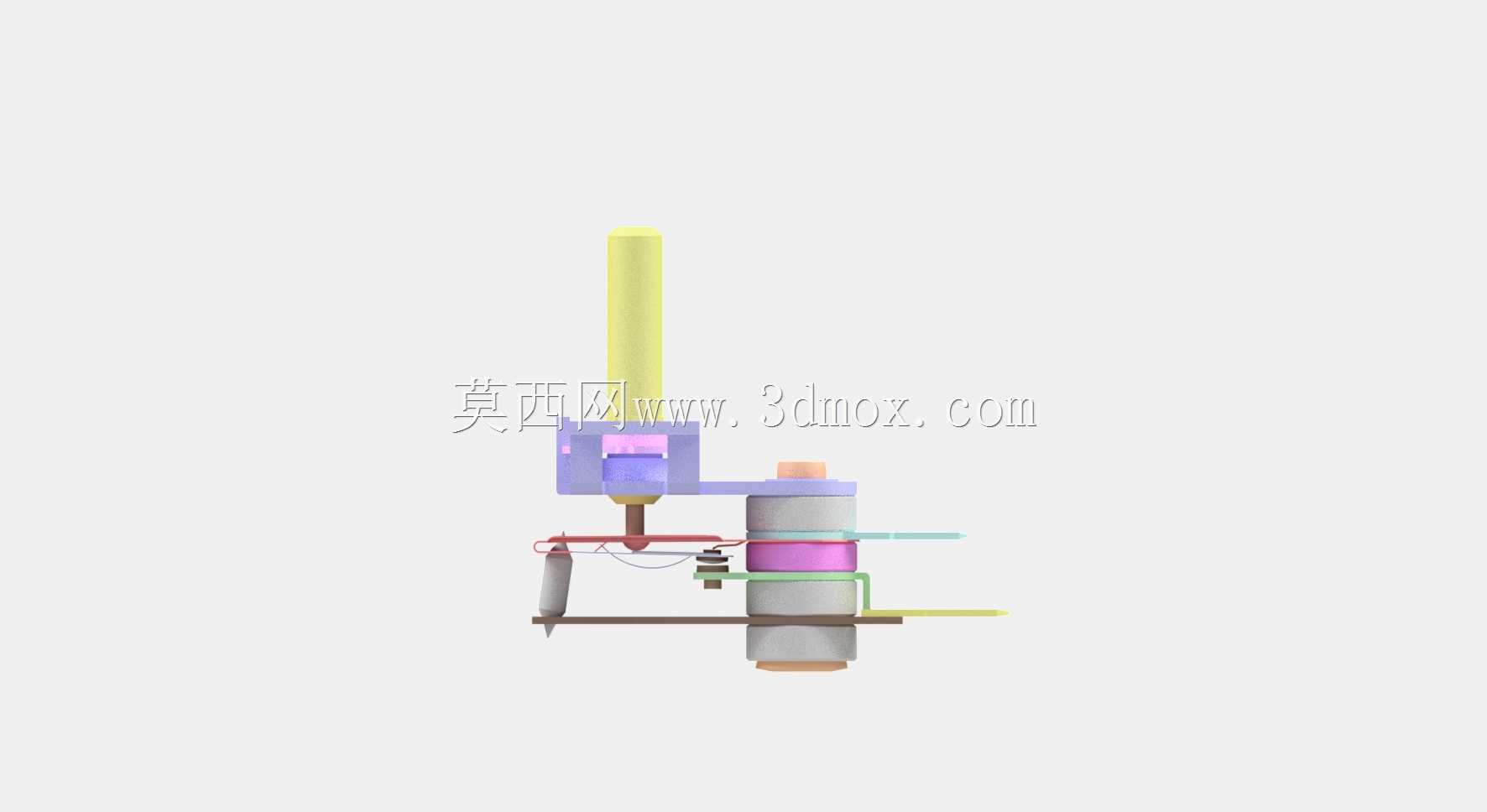

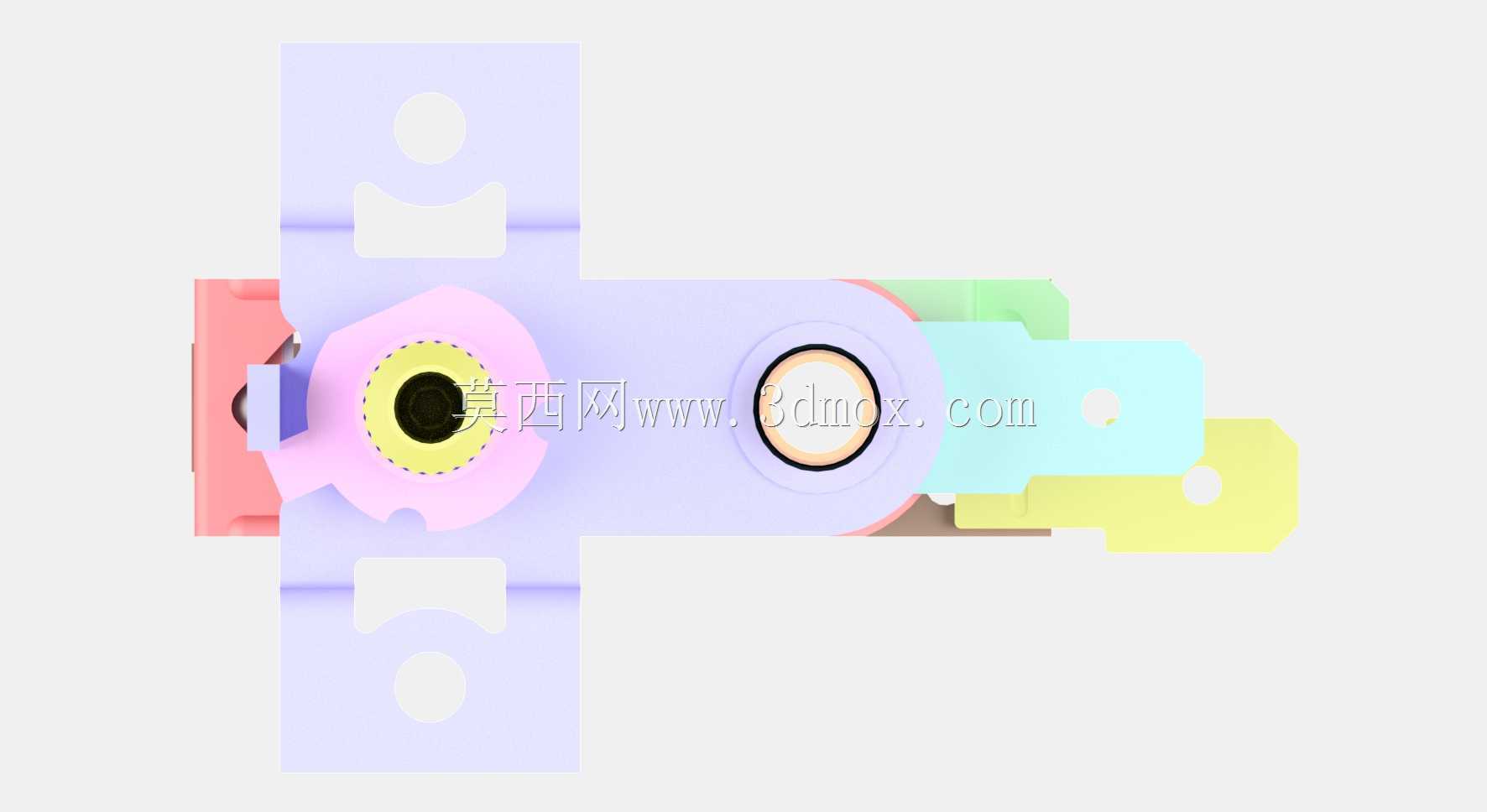

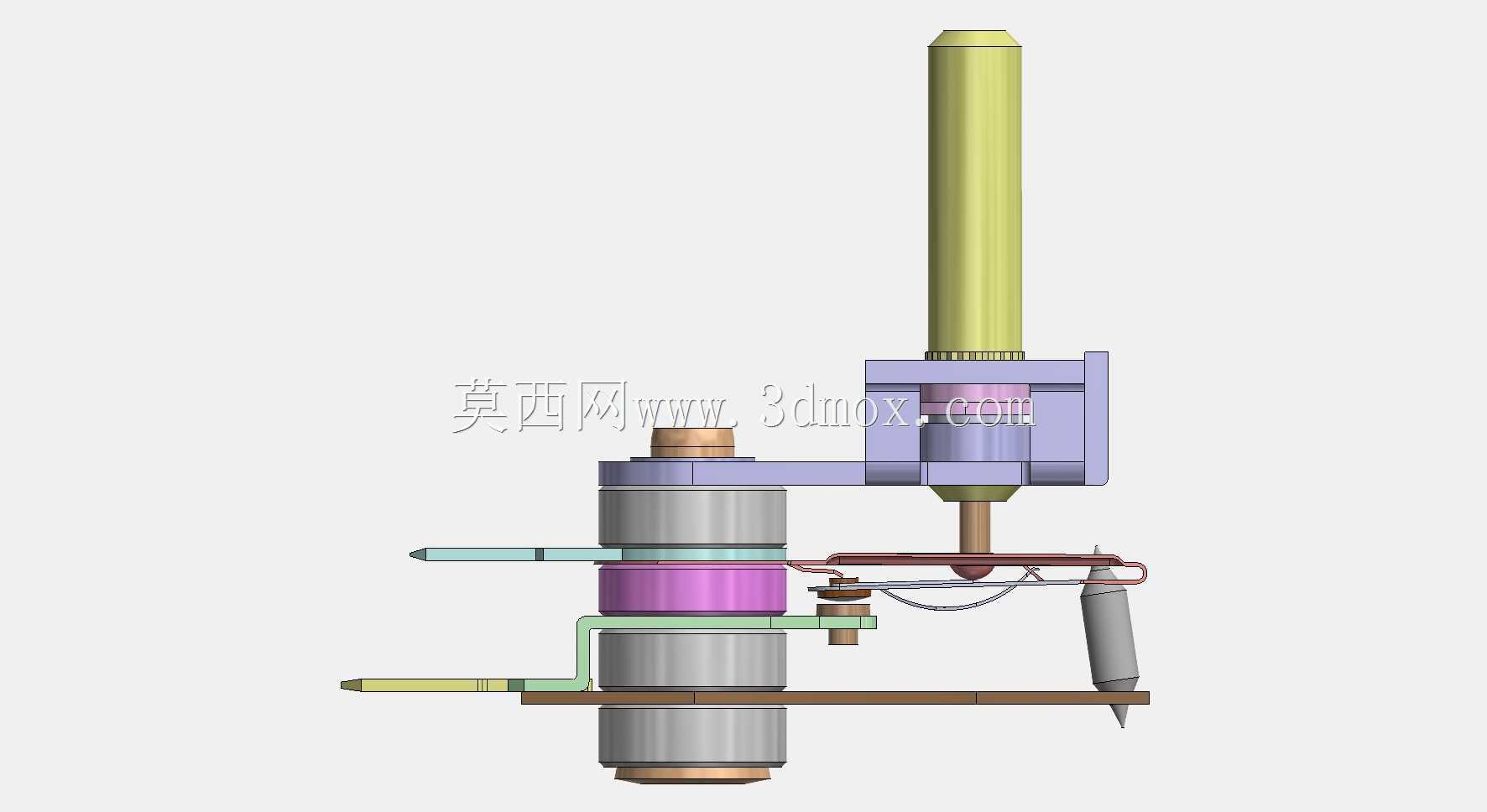

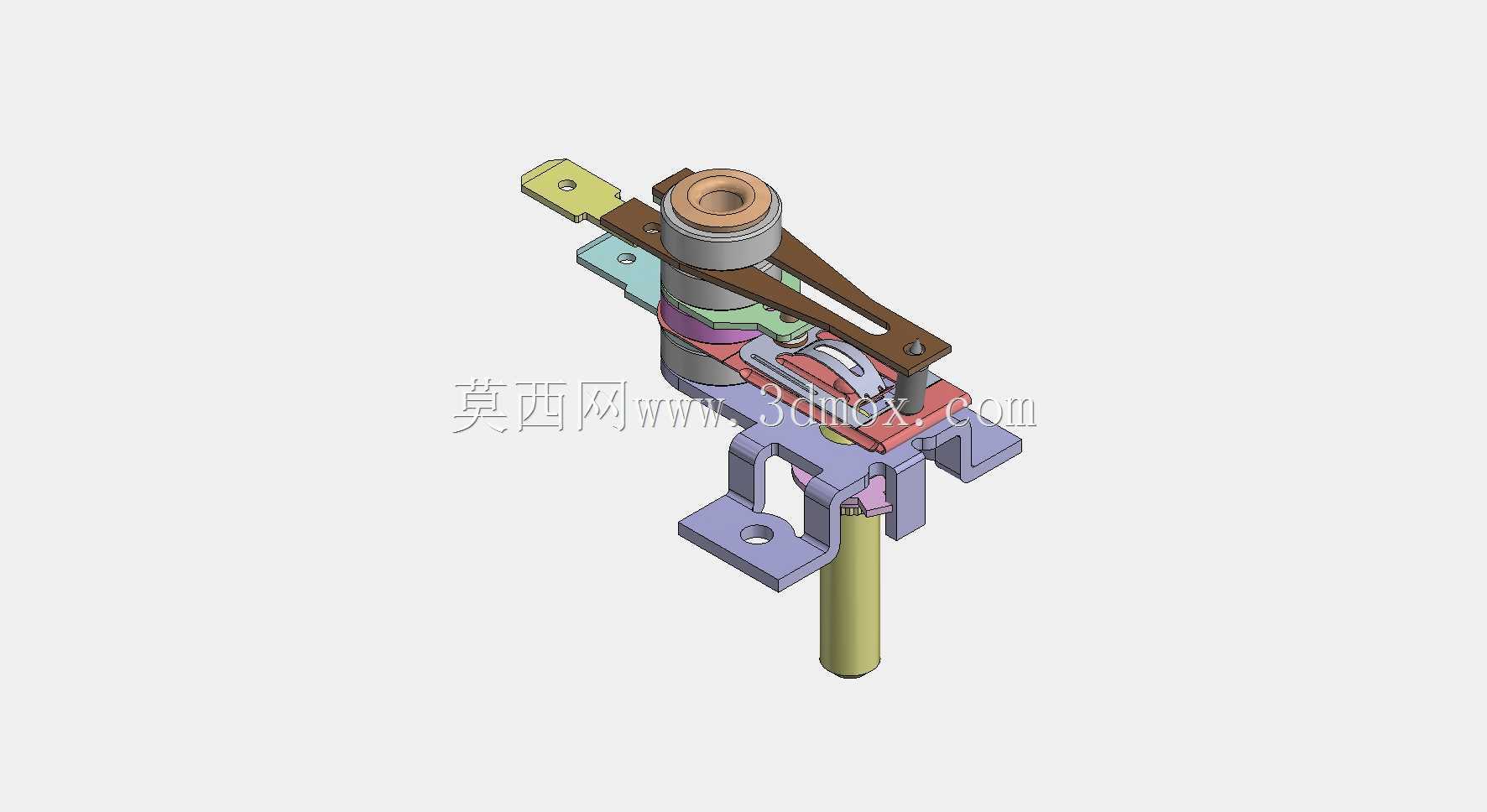

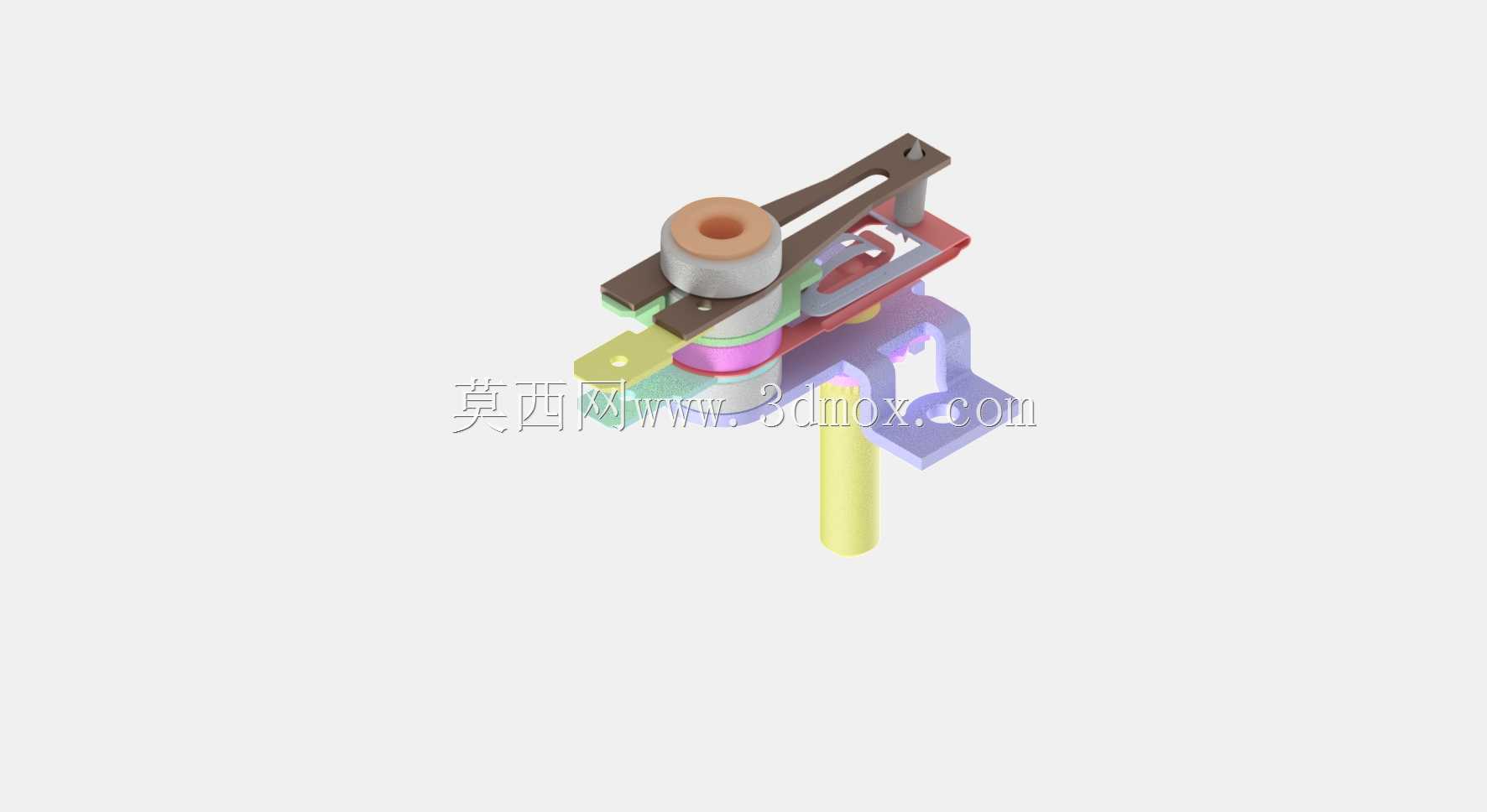

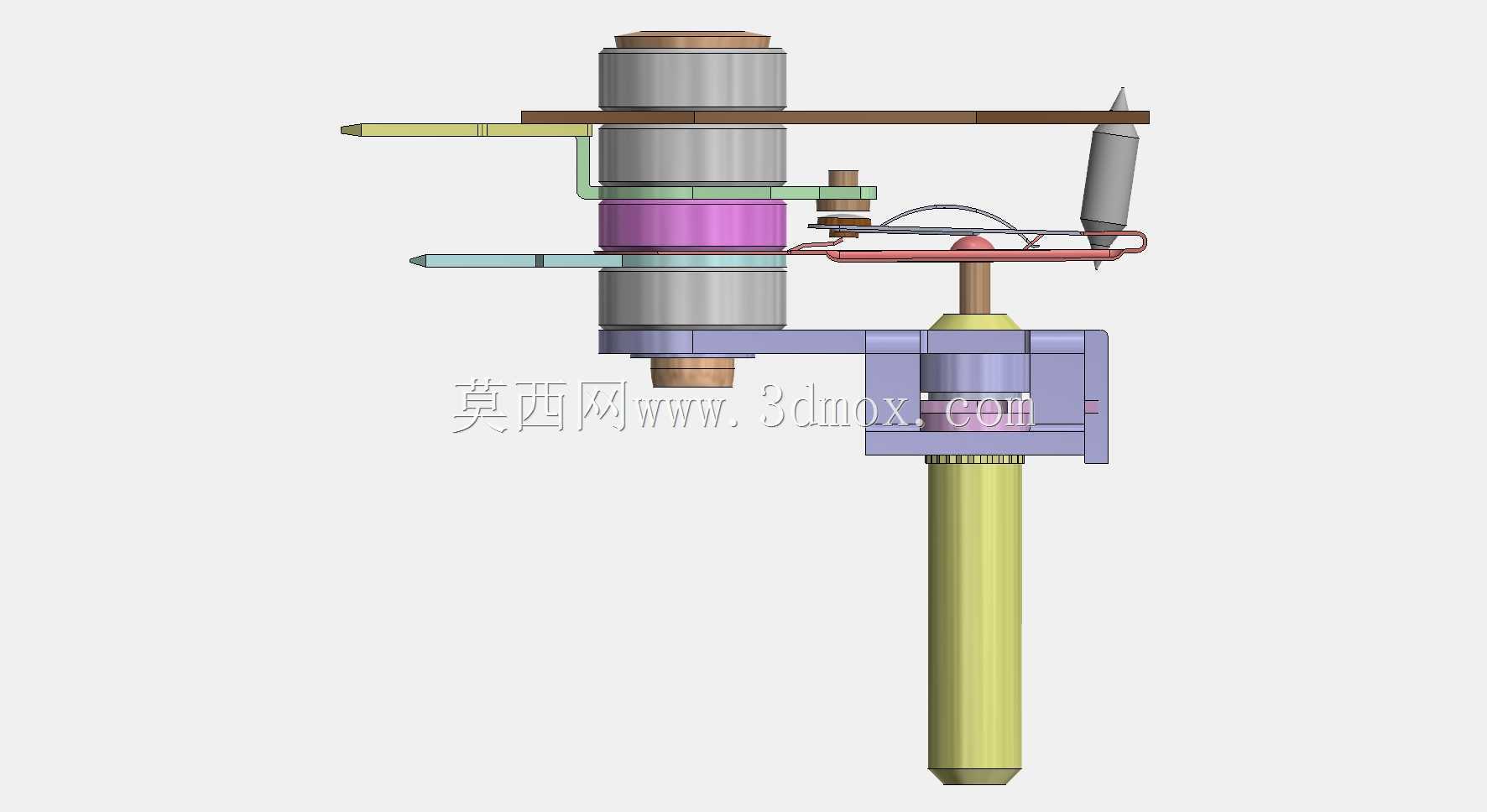

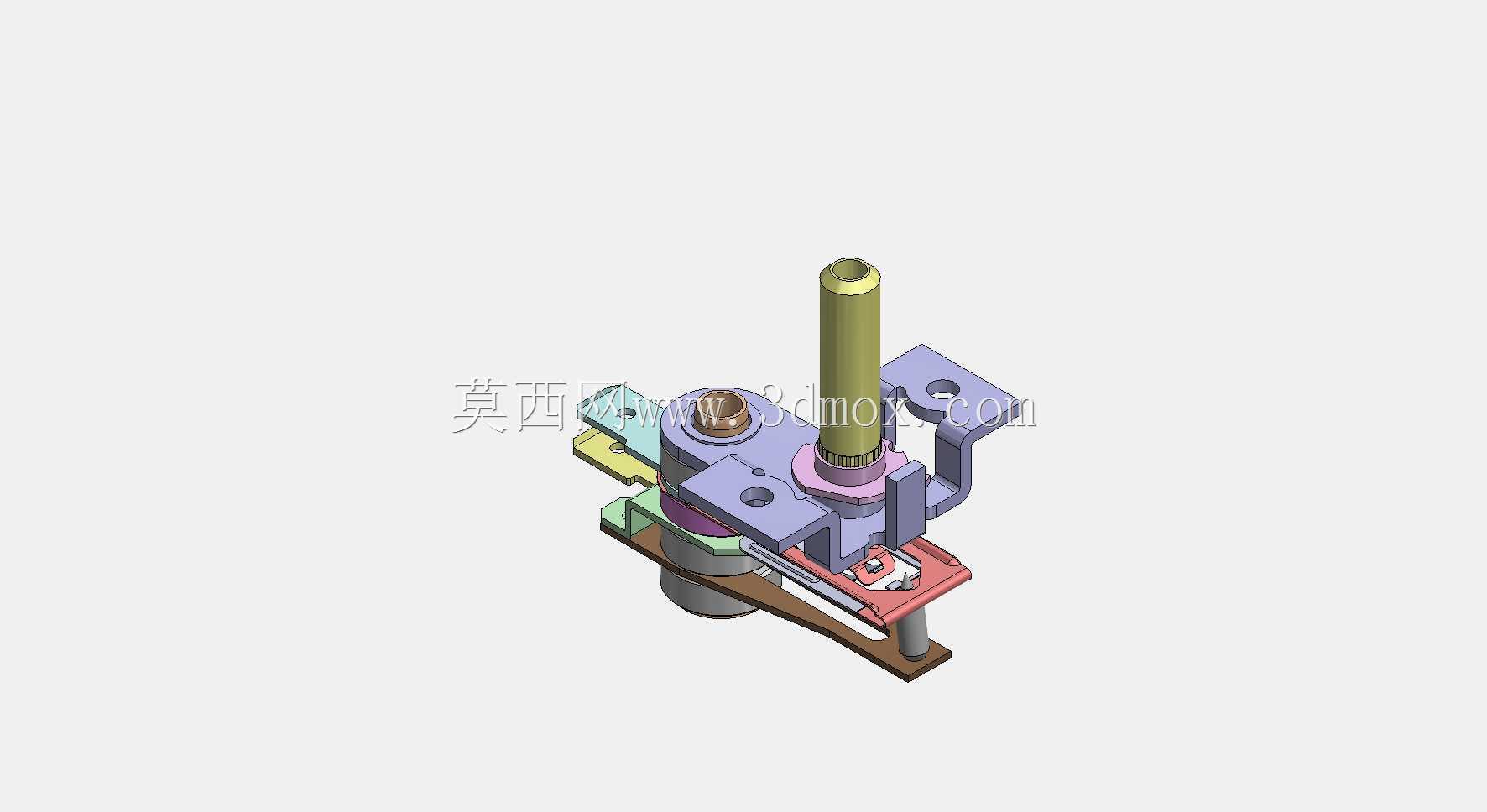

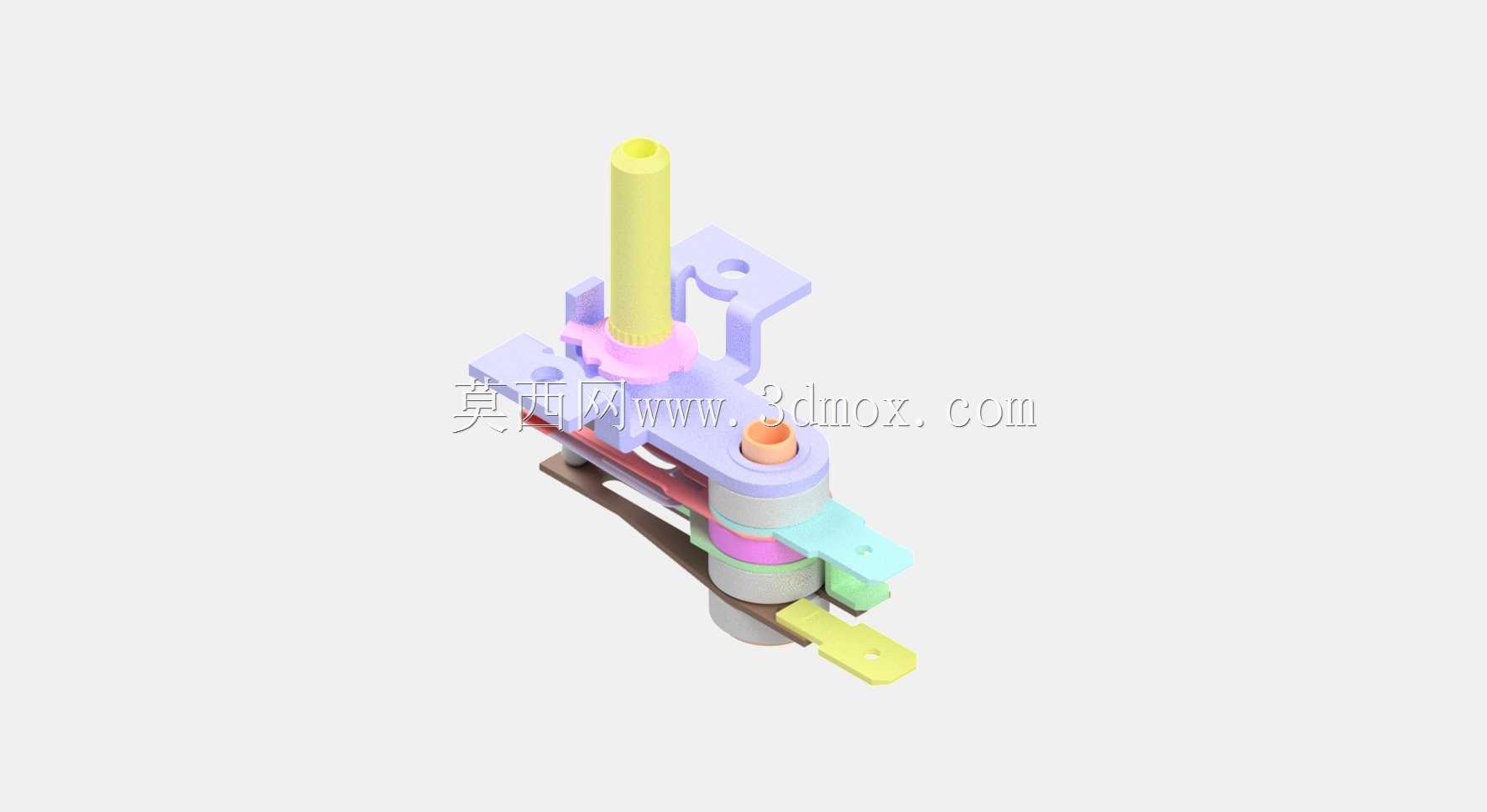

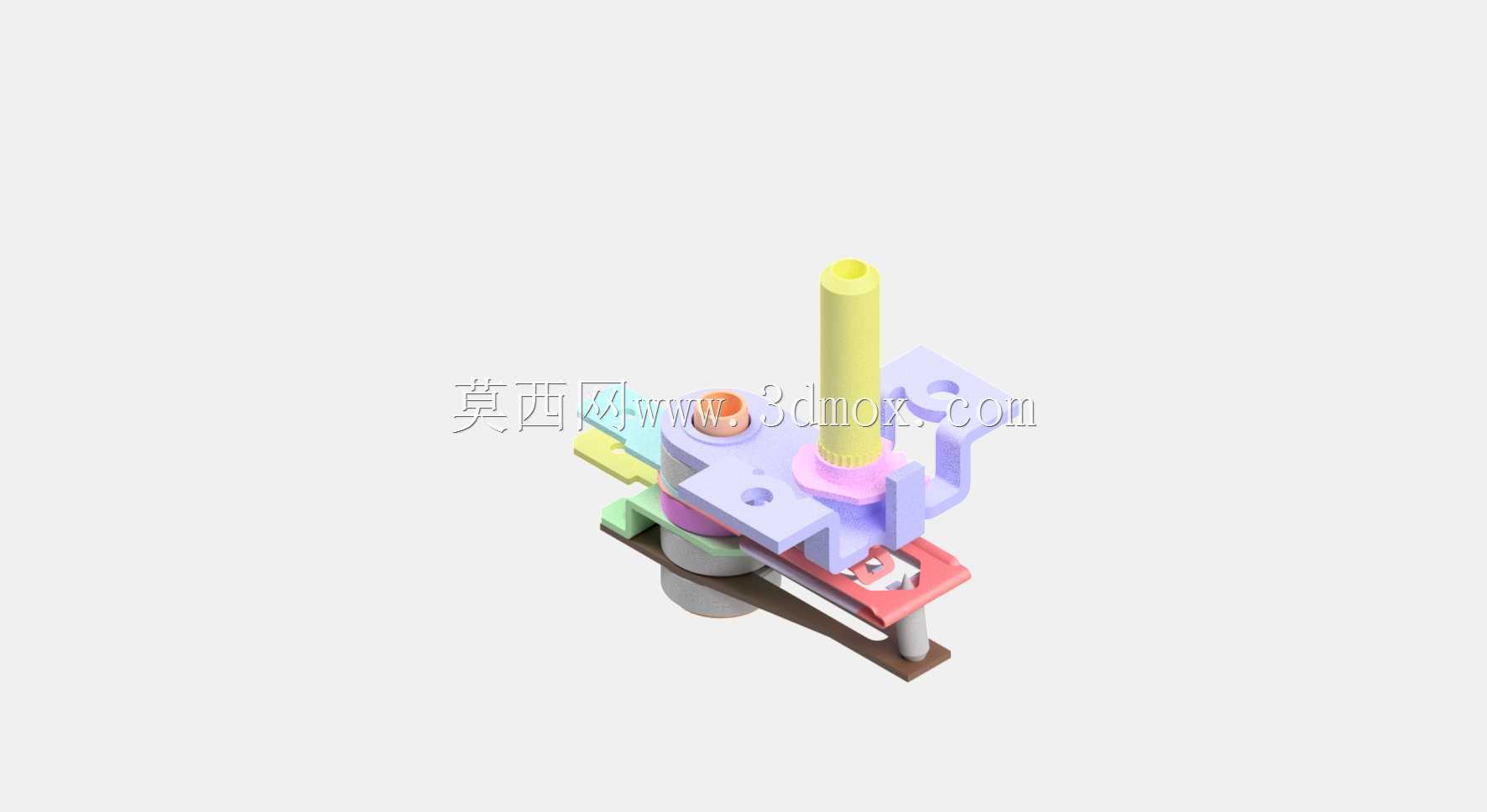

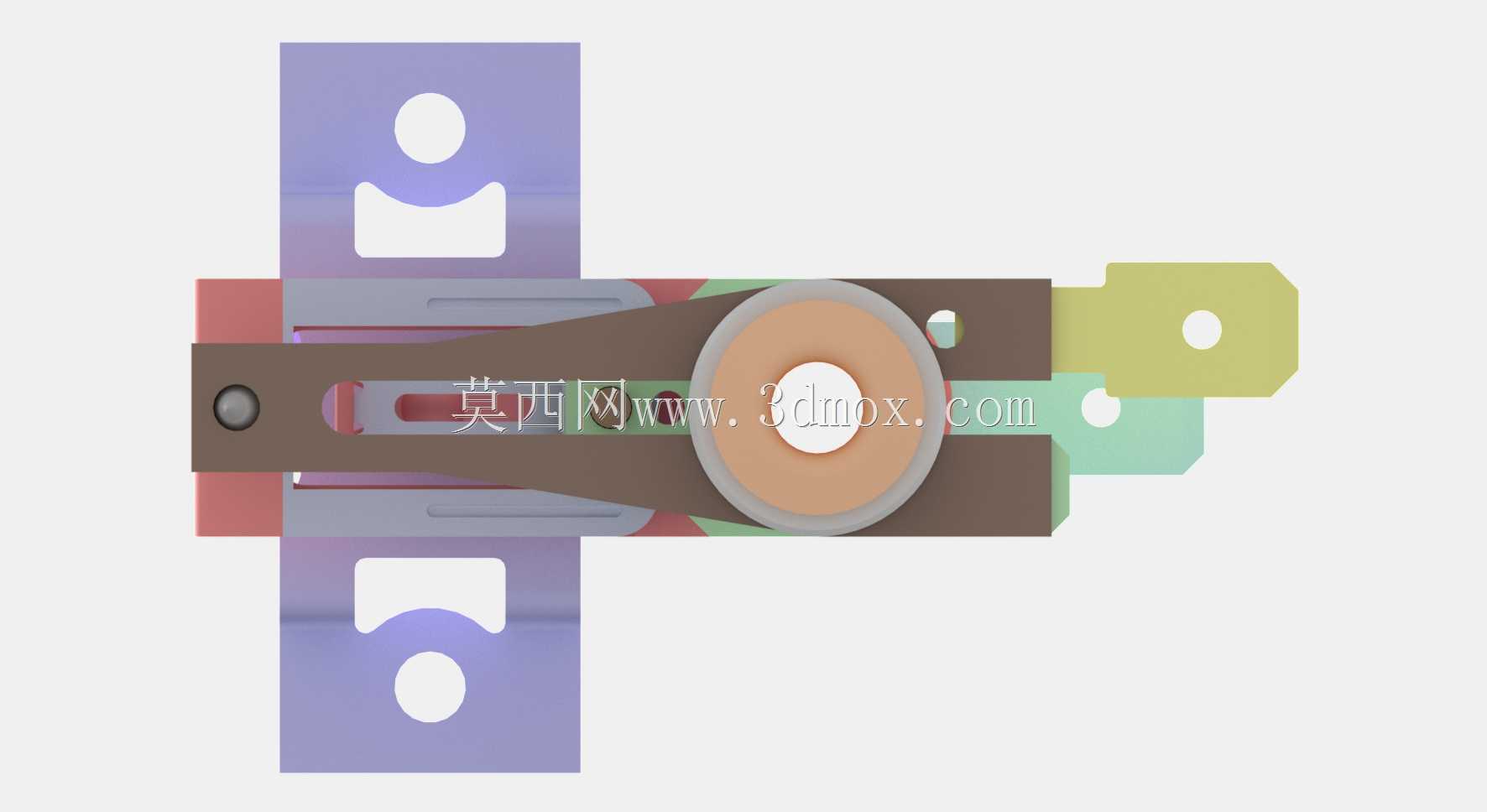

　　这款层片式温控组件主要面向民用及工业电气设备的温度管控场景，常见于小型加热类电器、恒温控制模组、水族温控单元等需要稳定维持设定温度的设备内部，作为核心温度触发与调控部件存在，直接决定设备的温度控制精度与运行可靠性。从结构设计逻辑来看，组件采用叠层组装的布局思路，将感温触发结构、动作传导构件、接线端子、复位结构沿垂直轴向依次排布，最大程度压缩径向安装占用空间，适配多数电气设备内部紧凑的安装腔室。顶部的柱状结构为温度感应与动作输出端，安装时需将该端伸入被控温区，确保感温元件能直接感知区域内实际温度，避免因安装位置偏差导致的温度检测滞后、控温不准问题；侧方伸出的片状结构为电路接线端，分别对应加热回路的通断触点，接线时需匹配对应线径的导线，

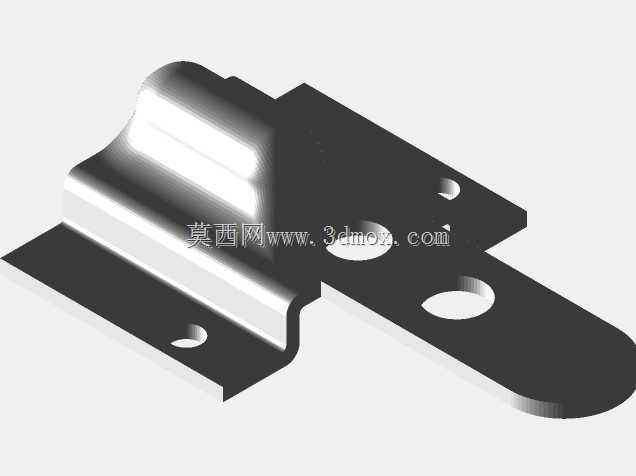

　　预留足够的弯折余量，避免装配应力传导至组件内部导致触点移位。组件的动作逻辑依托层叠的感温弹片实现，当被控区域温度达到设定阈值时，感温层片发生形变位移，通过中间的传动柱推动触点结构动作，切断加热回路供电；当温度回落至设定回差范围时，弹片复位，触点重新闭合恢复加热，整个动作过程无需额外供电，纯机械结构触发，抗电磁干扰能力强，适合在复杂电磁环境的电气设备中使用。设计过程中对各层片的动作行程做了严格限位，侧方的支架结构既作为整体组件的安装固定基座，也为内部动作构件提供运动导向，避免长期动作后出现构件偏移、卡滞的问题；不同颜色的绝缘构件分别承担隔温、绝缘、定位的功能，将带电回路与金属感温结构做可靠隔离，防止出现漏电风险。安装边界方面，

　　组件整体为轴向叠装结构，固定孔位设置在侧方支架上，安装时需保证组件轴向与安装面垂直，避免倾斜导致内部动作构件摩擦阻力增大，影响控温精度；接线端需与周边带电部件保持足够的电气间隙，周边避免布置持续发热的大功率元件，防止额外的热辐射干扰感温元件的检测准确性。这类纯机械结构的温控组件相比电子温控方案，结构更简单，成本更低，耐候性更强，适合大批量应用在对成本敏感、控温精度要求在常规民用级别的电气产品中，结构设计上充分考虑了自动化装配的需求，各构件均采用冲压、注塑工艺成型，叠层组装工序简单，无需复杂的调试步骤，适配规模化生产的装配节奏。
