电气设备用旋转选择开关结构设计

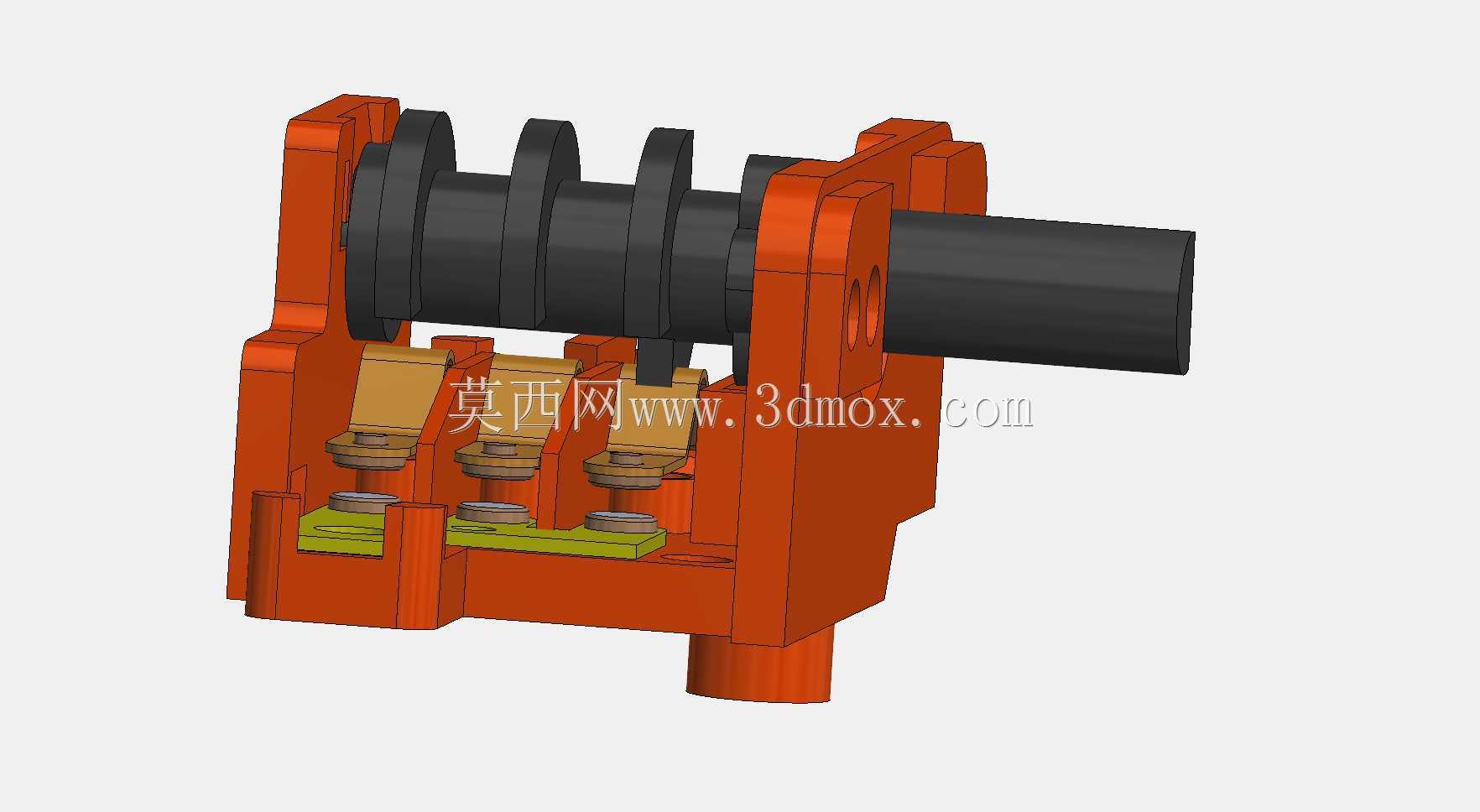

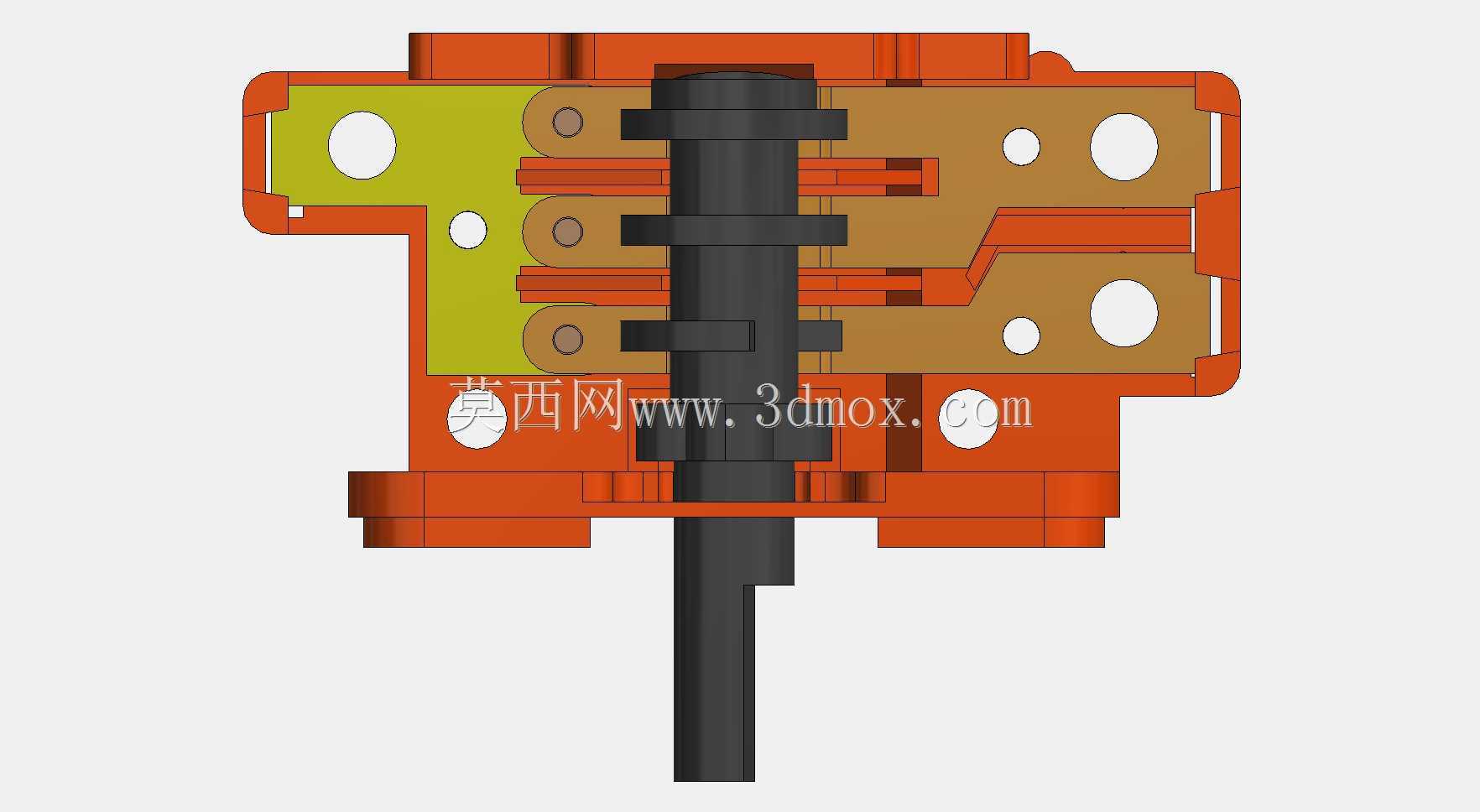

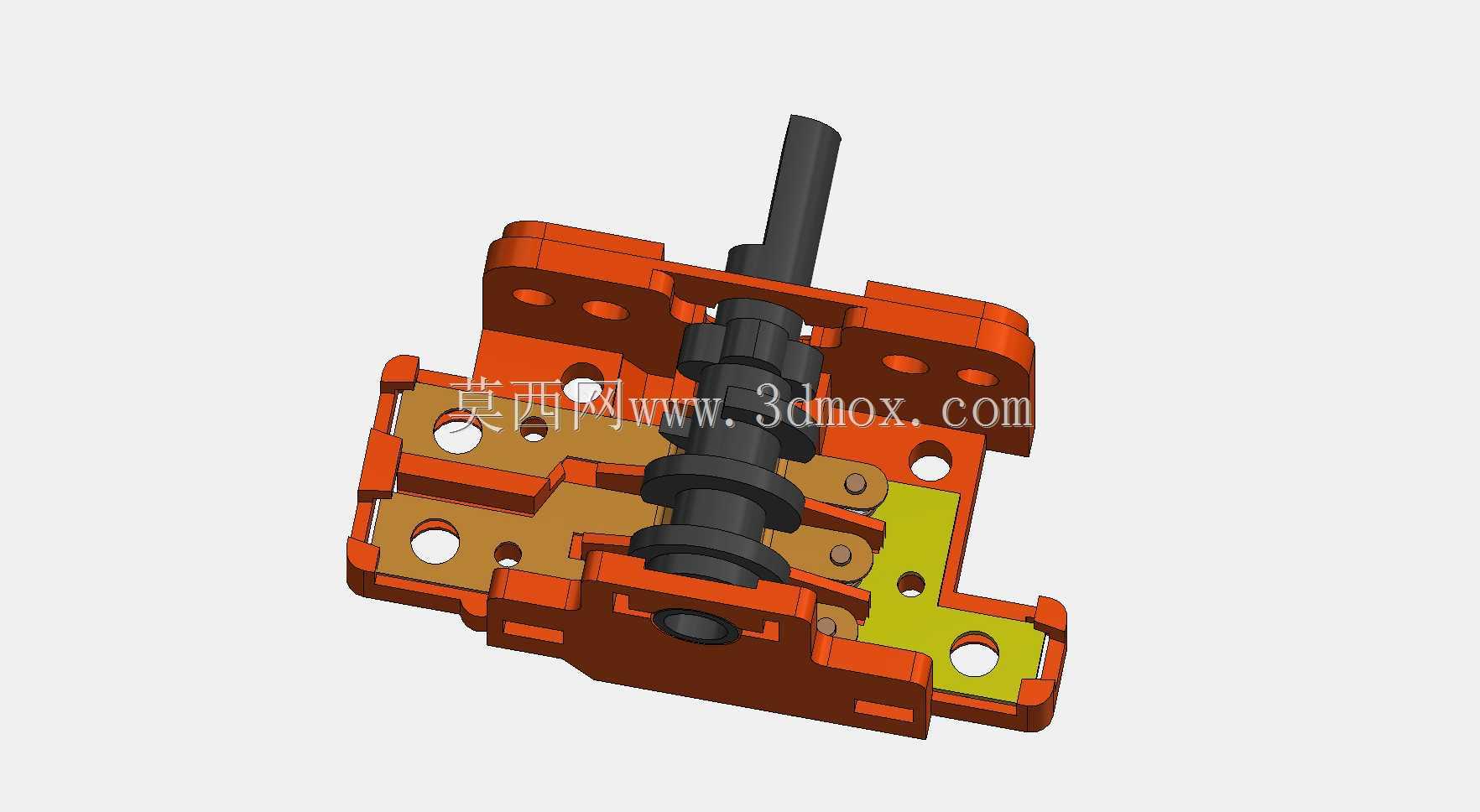

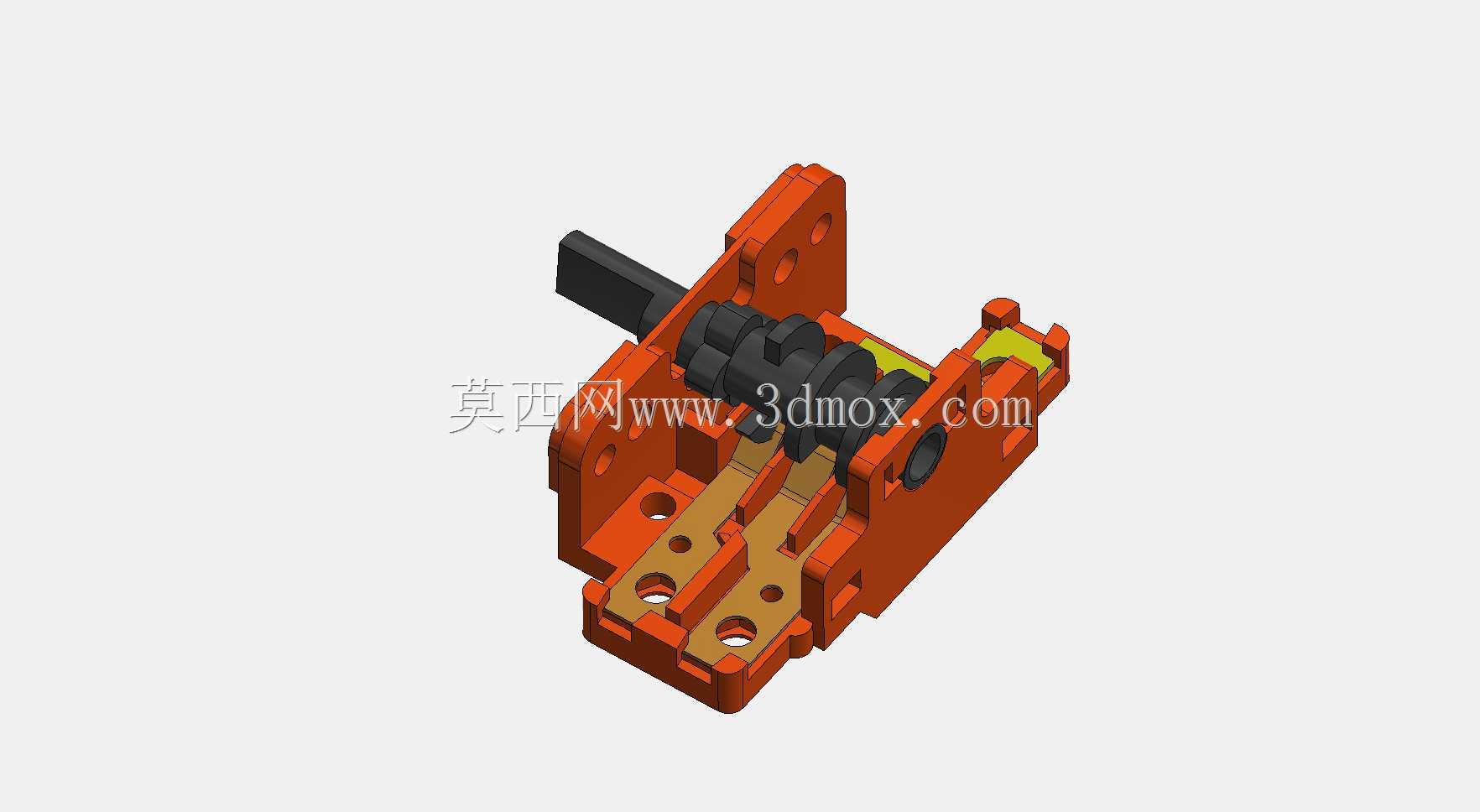

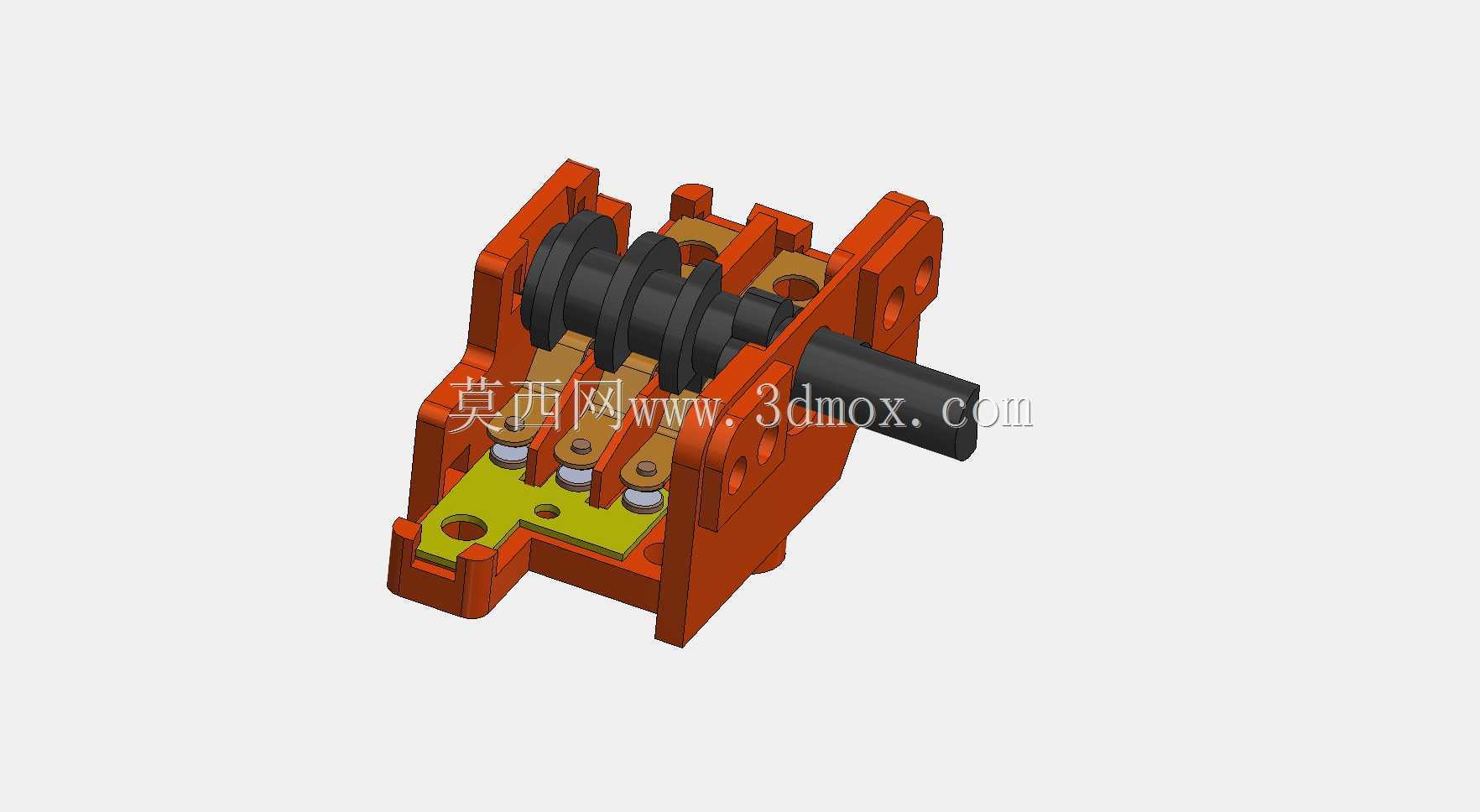

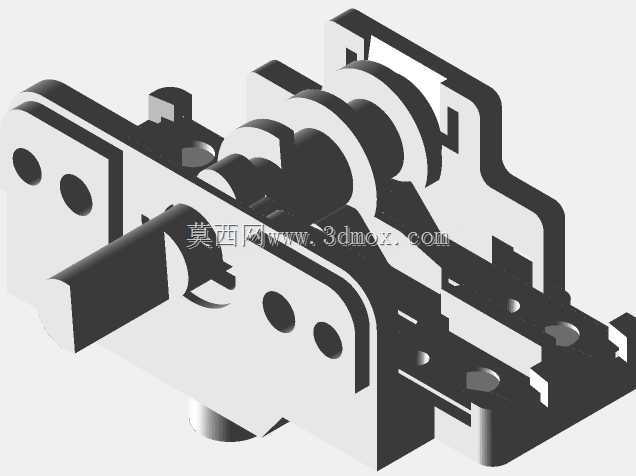

　　这款旋转选择开关主要面向工业电气控制场景，适配各类低压配电柜体、机床操作面板、小型机电设备的档位切换需求，可实现多回路电路的通断切换与功能档位选择，在实际生产场景中已经过批量装配验证，能够稳定应对常规工业环境下的频繁操作工况。从结构设计逻辑来看，整体采用基座内嵌功能组件的布局，橙色绝缘基座作为整个构件的承载主体，既为内部导电接触片、转轴组件提供安装定位基准，也承担带电部件之间的绝缘隔离作用，基座上预留的安装孔位可直接适配标准面板的嵌装固定，安装边界符合常规低压电气元件的面板开孔尺寸规范，无需额外定制安装支架即可完成装配。核心操作部分采用分段式黑色绝缘转轴结构，转轴上的凸台结构与下方弹性接触组件对应配合，

　　当旋钮带动转轴旋转到对应档位时，转轴上的凸轮结构会推动对应的接触铜片完成触点闭合或断开，实现不同回路的导通切换，转轴的旋转档位定位依靠基座内部的弹性卡位结构实现，操作时具备清晰的档位顿挫感，能避免操作人员误判档位位置。下方的接触组件采用铜质导电片搭配弹性压簧的结构，导电片表面做了防氧化处理，可降低长期使用后的接触电阻，压簧提供的恒定压力能保证触点在设备轻微振动工况下也不会出现接触不良的问题，每一组接触回路之间都设置了绝缘隔筋，避免不同回路之间出现爬电、击穿的风险。整个构件的外形尺寸紧凑，外露操作轴的直径与伸出长度适配常规的旋钮帽安装规格，基座的整体厚度控制在常规电气元件的安装空间范围内，不会占用柜体内部过多的布线空间，

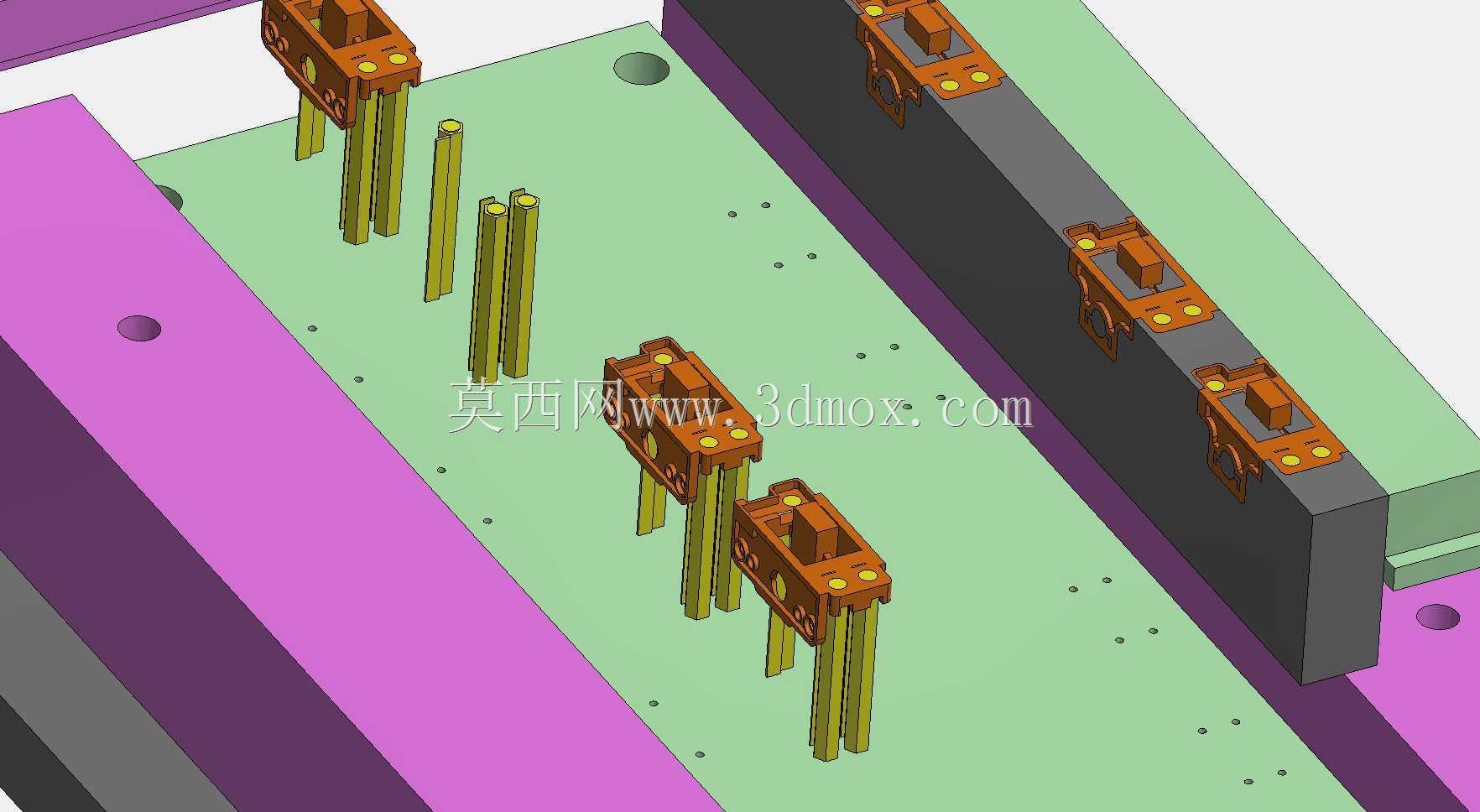

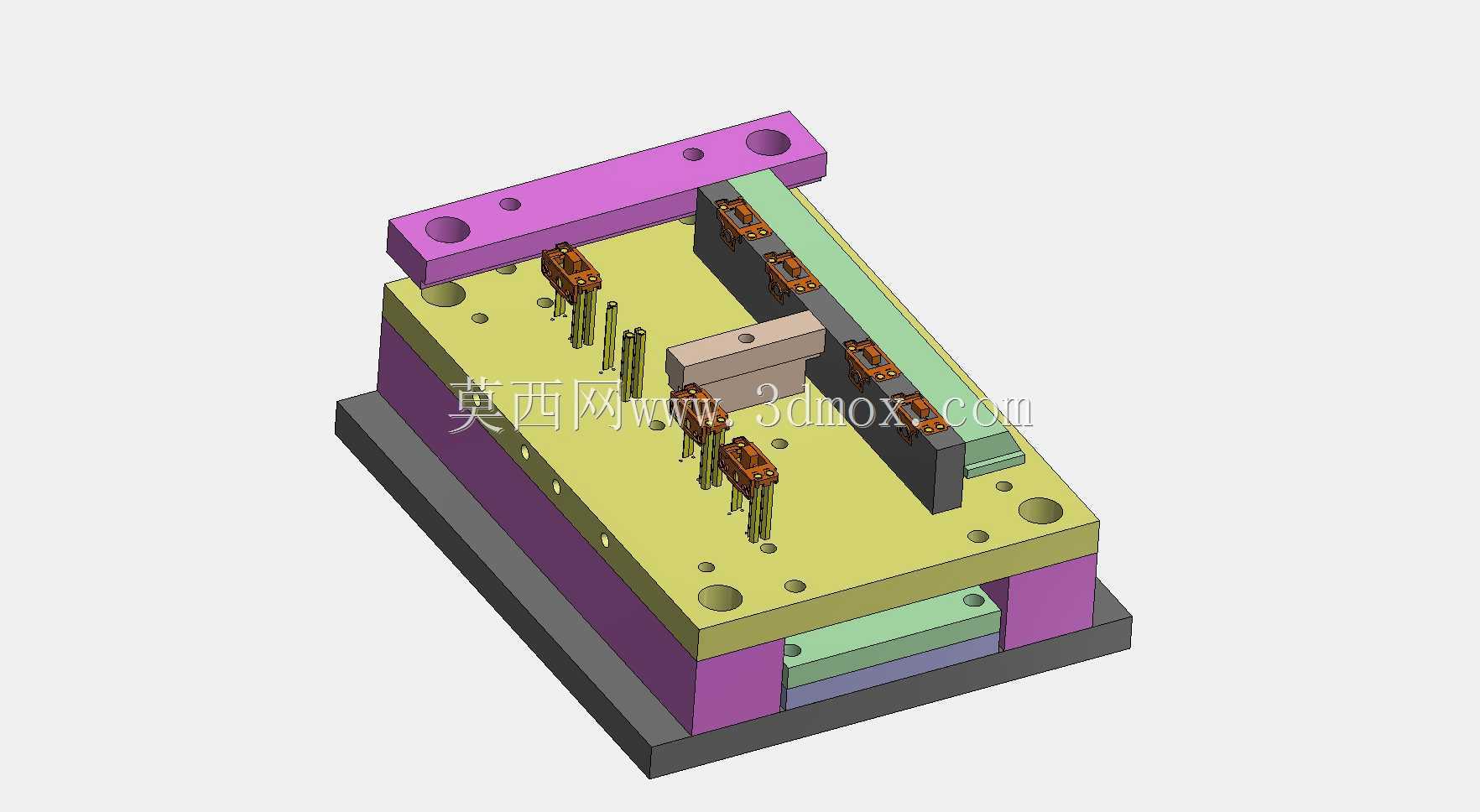

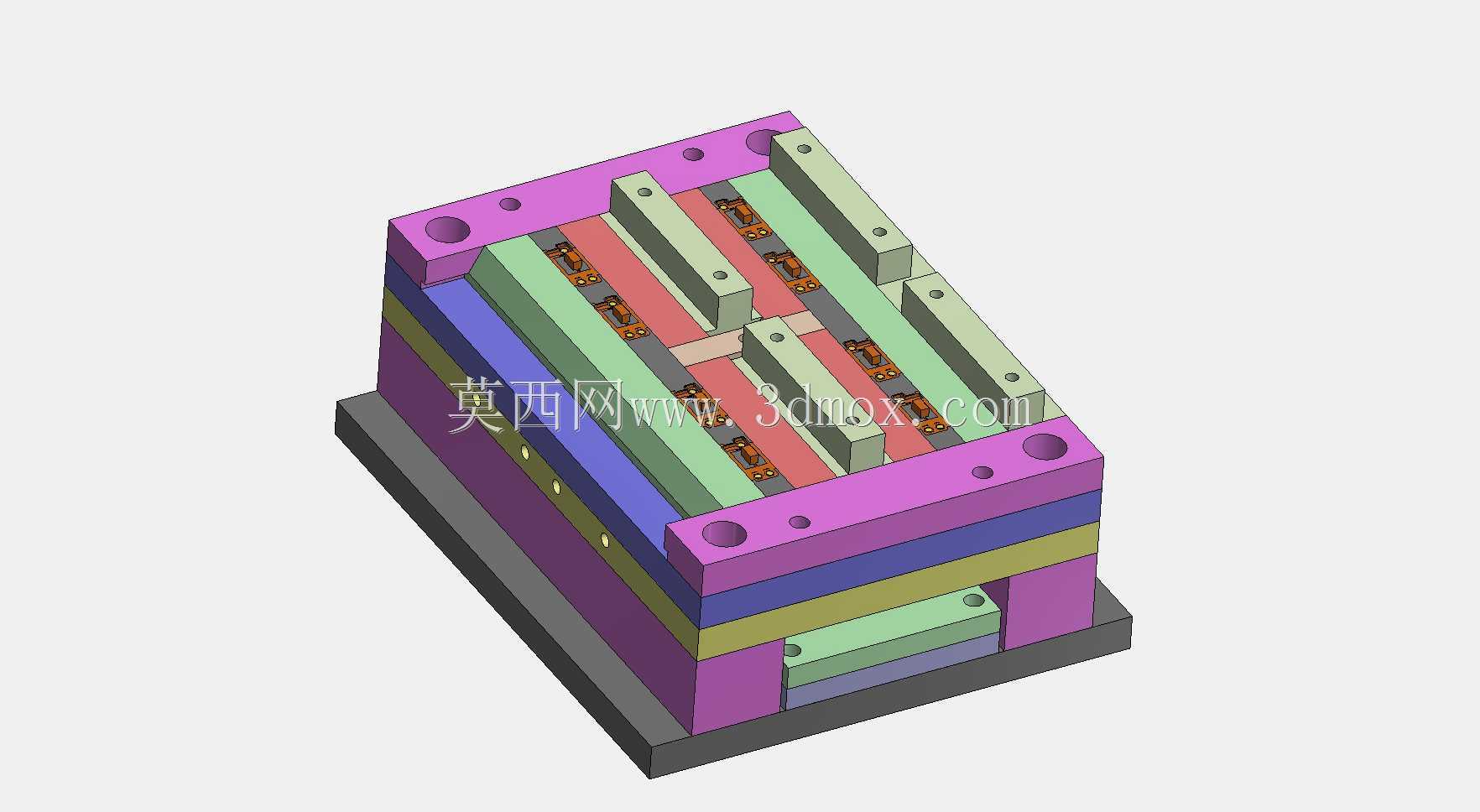

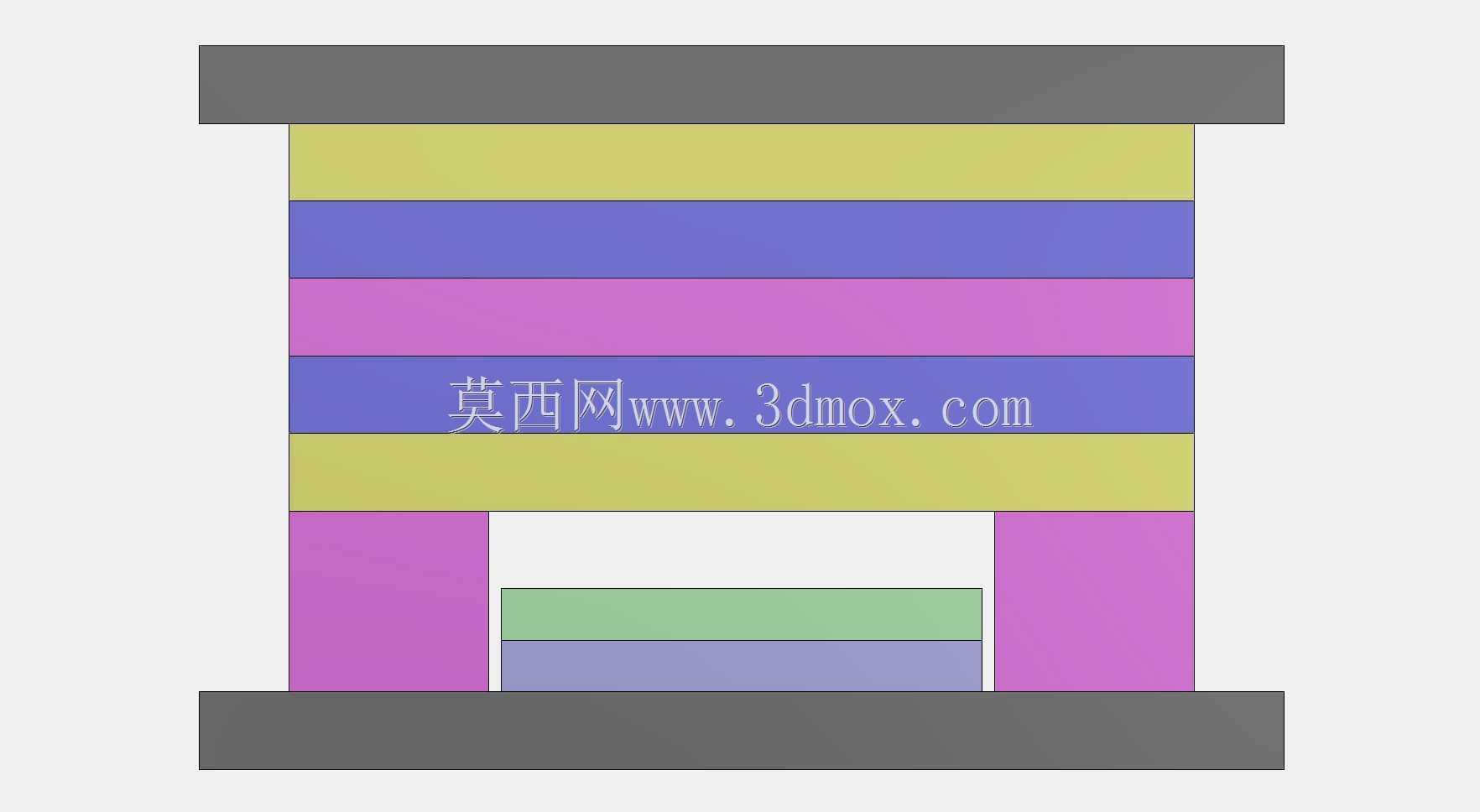

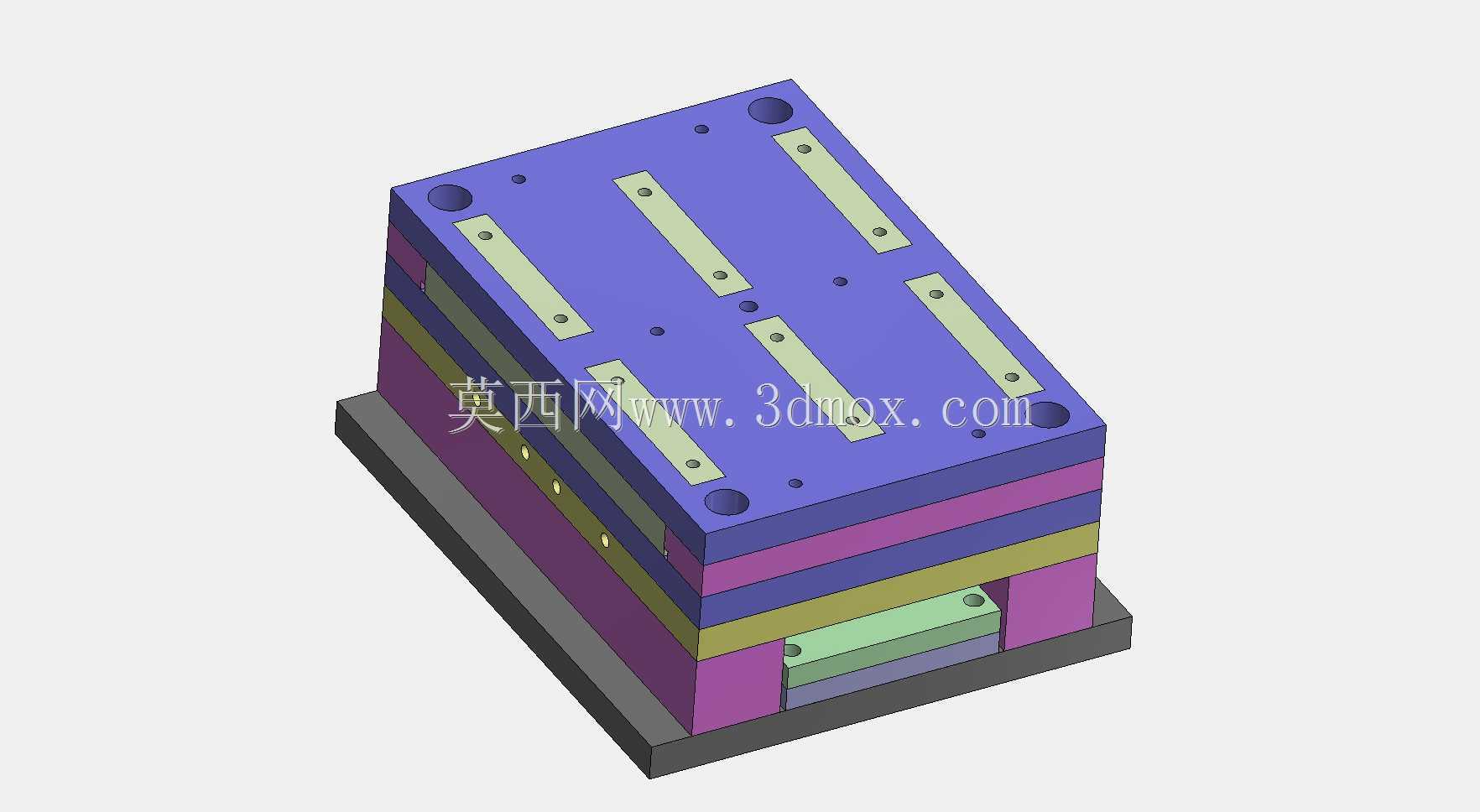

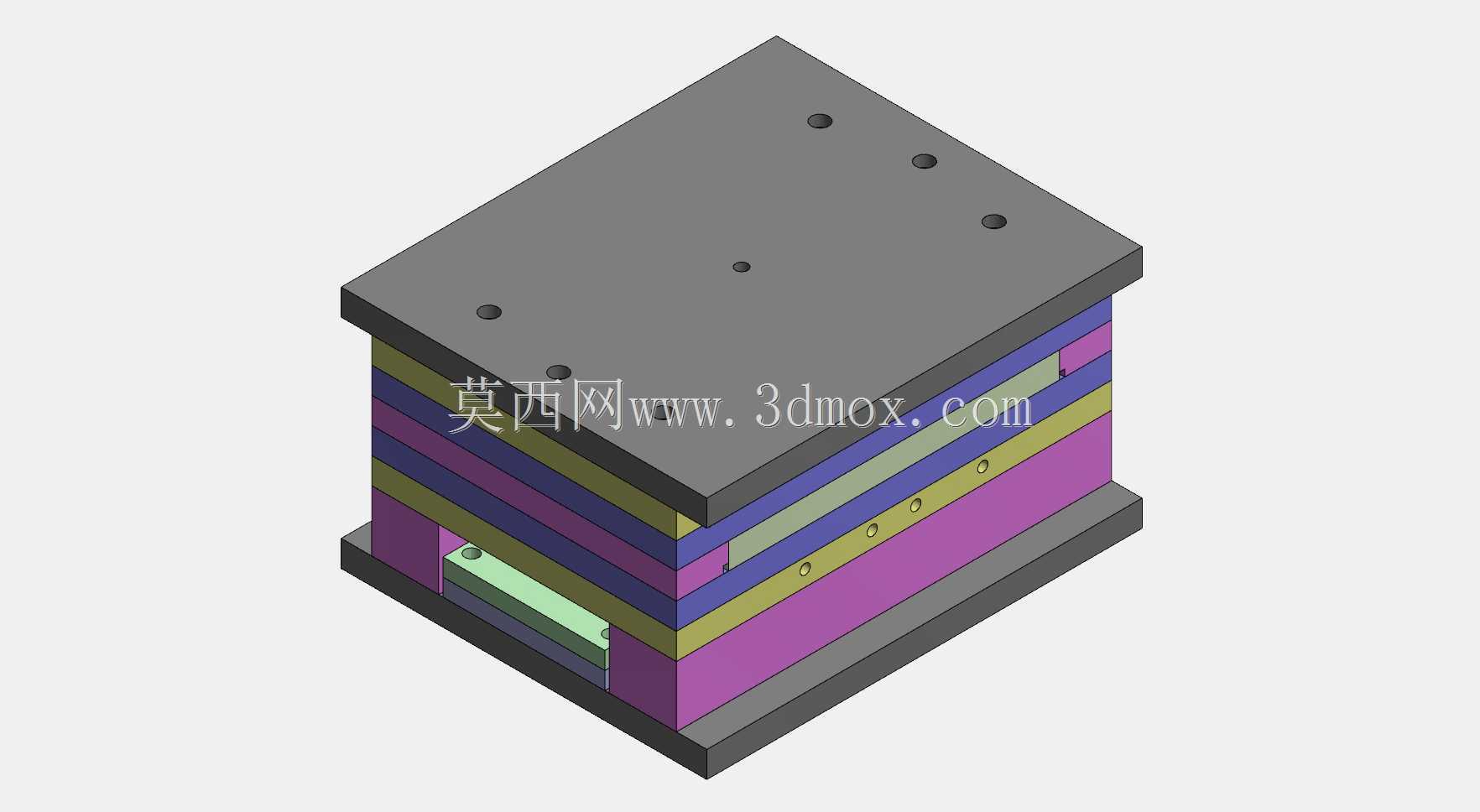

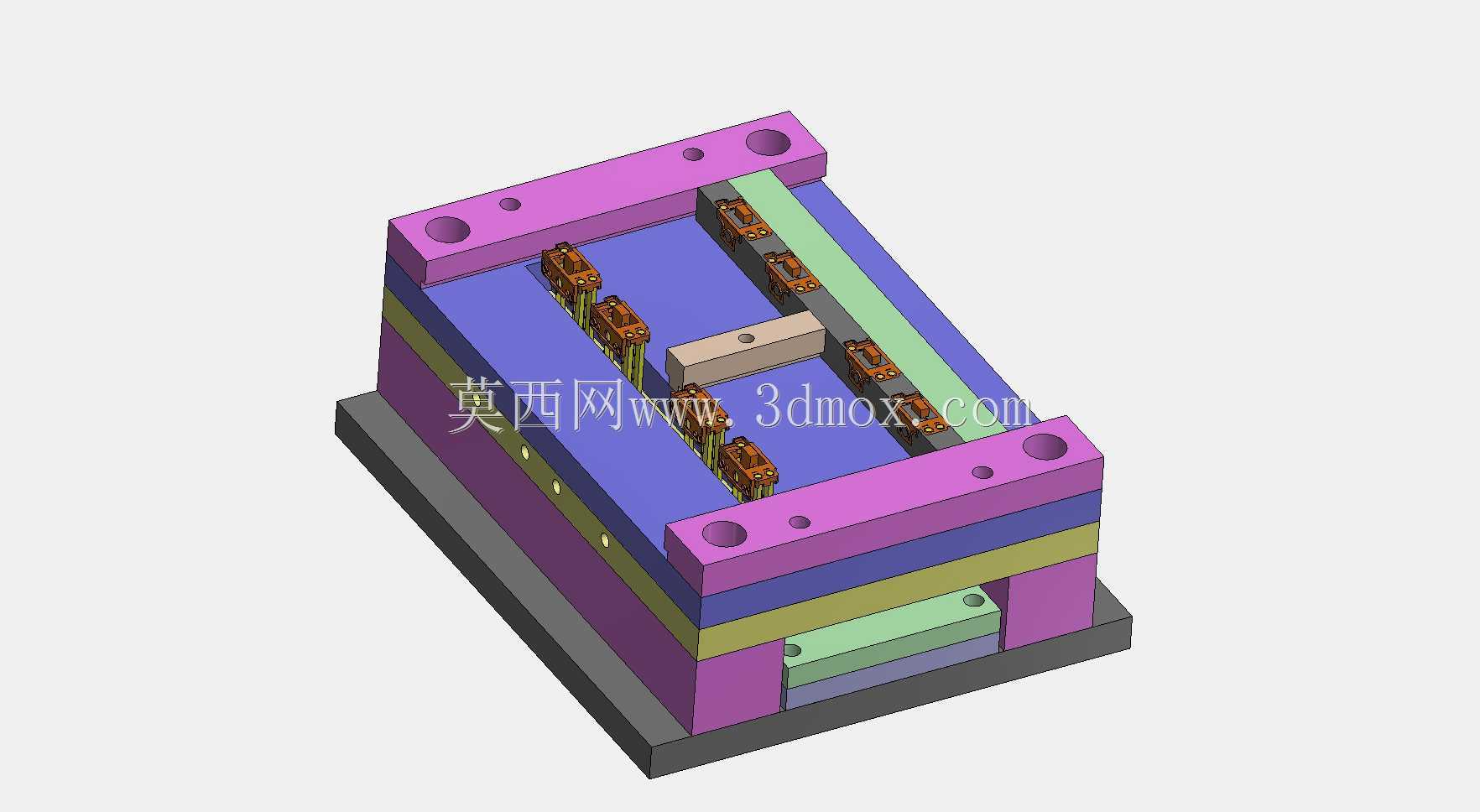

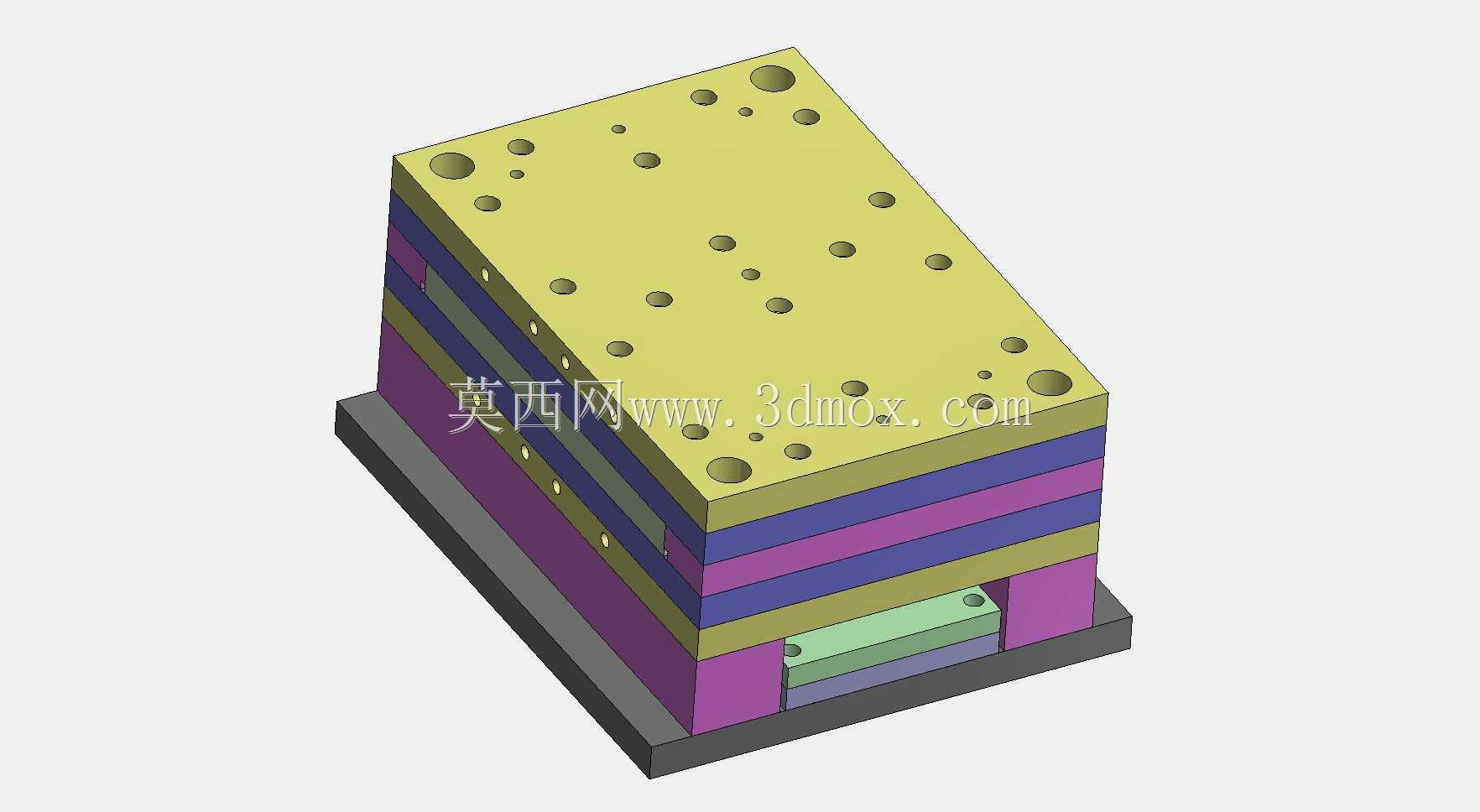

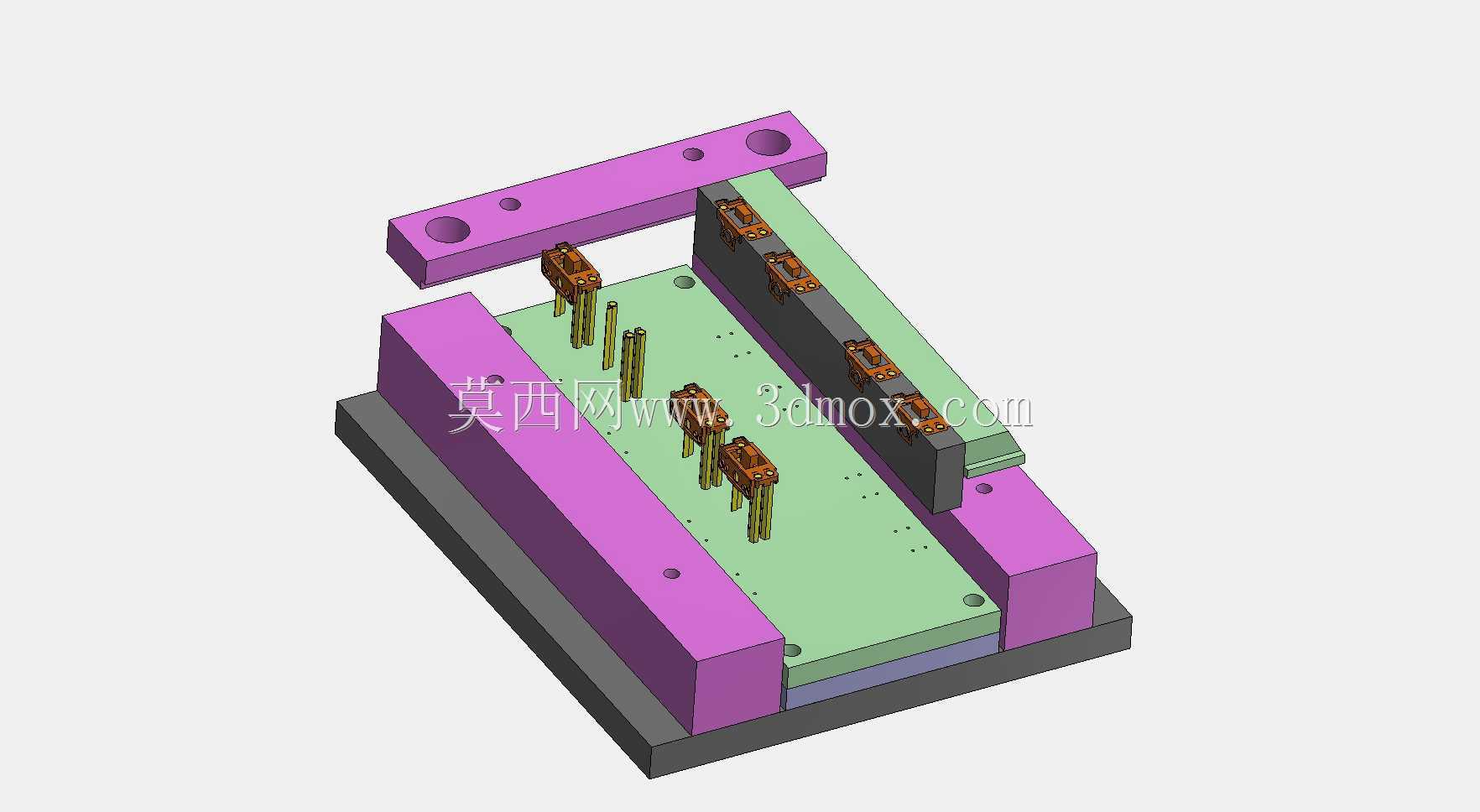

　　接线端的位置预留了足够的接线操作空间，方便工人在装配时完成导线压接与固定。设计过程中充分考虑了模具成型的工艺性，基座的绝缘外壳结构无复杂倒扣，采用常规注塑模具即可实现批量生产，内部金属构件多采用冲压、车削加工工艺，加工精度要求符合通用五金零件的加工公差范围，无需特殊加工设备即可完成全部零部件的生产制造，装配流程简单，可通过简单工装完成整机组装，适合批量生产场景下的效率要求。
