空气滤清器壳体注塑成型结构设计

　　空气滤清器作为动力进气系统的核心防护部件，广泛应用于通用动力机械、小型内燃机、车用辅机进气回路等场景，核心作用是滤除进气气流中的粉尘、砂粒与悬浮杂质，避免杂质进入气缸造成运动副磨粒磨损，直接影响动力设备的运行寿命与输出稳定性。本次呈现的是空气滤清器的塑料壳体及配套注塑成型结构，整套结构分为上下两个配对壳体组件，采用工程塑料注塑成型，适配小流量进气工况的滤清需求。

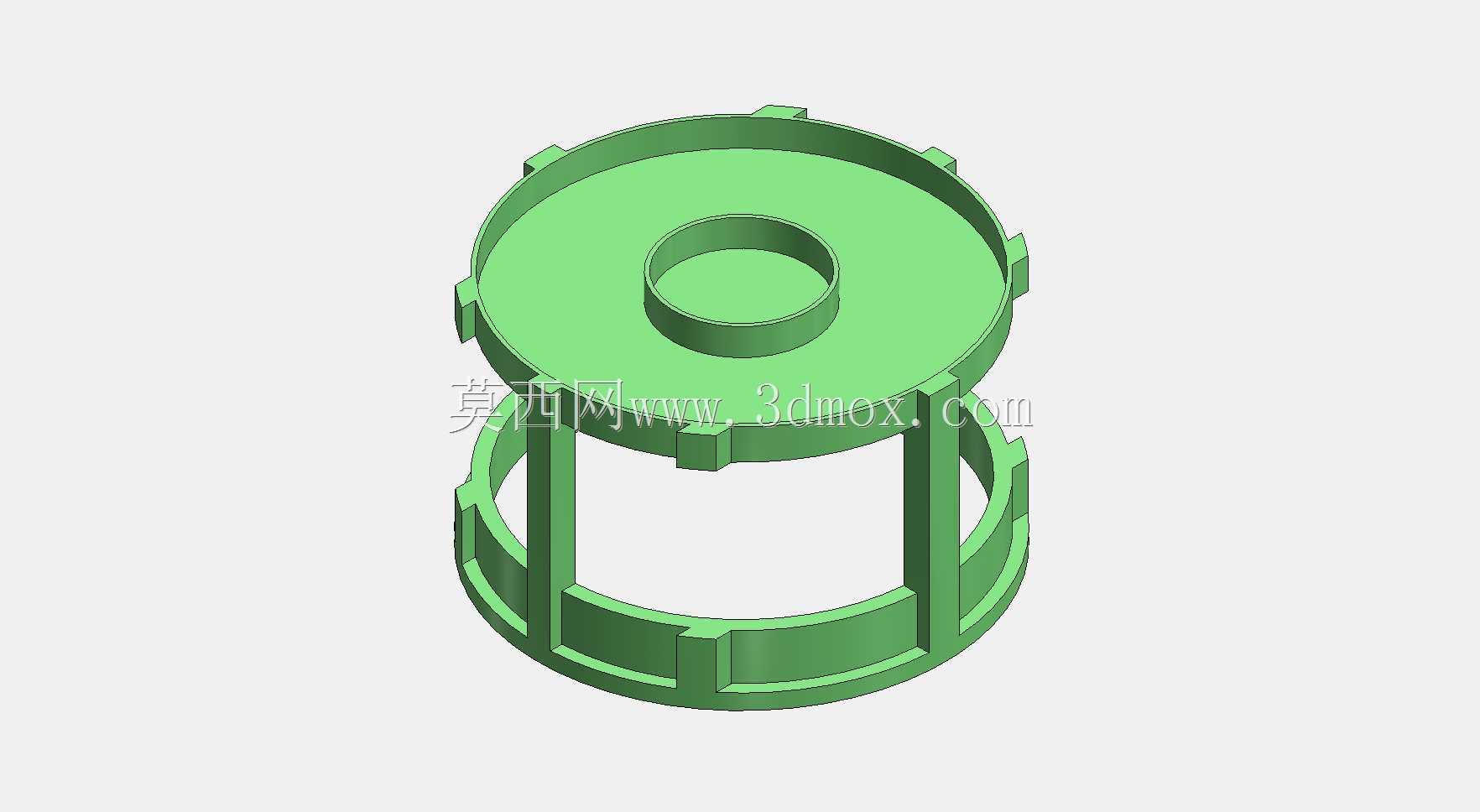

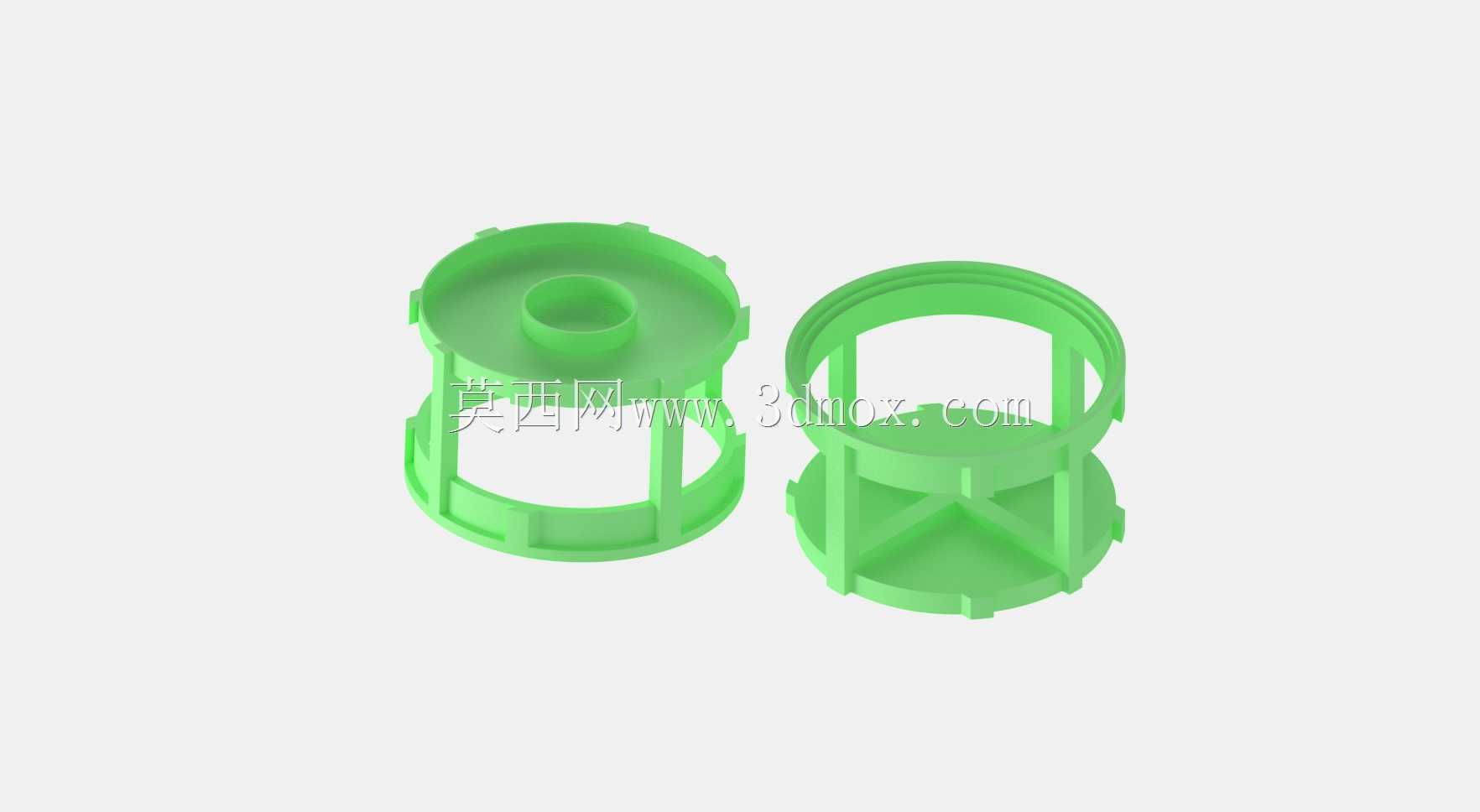

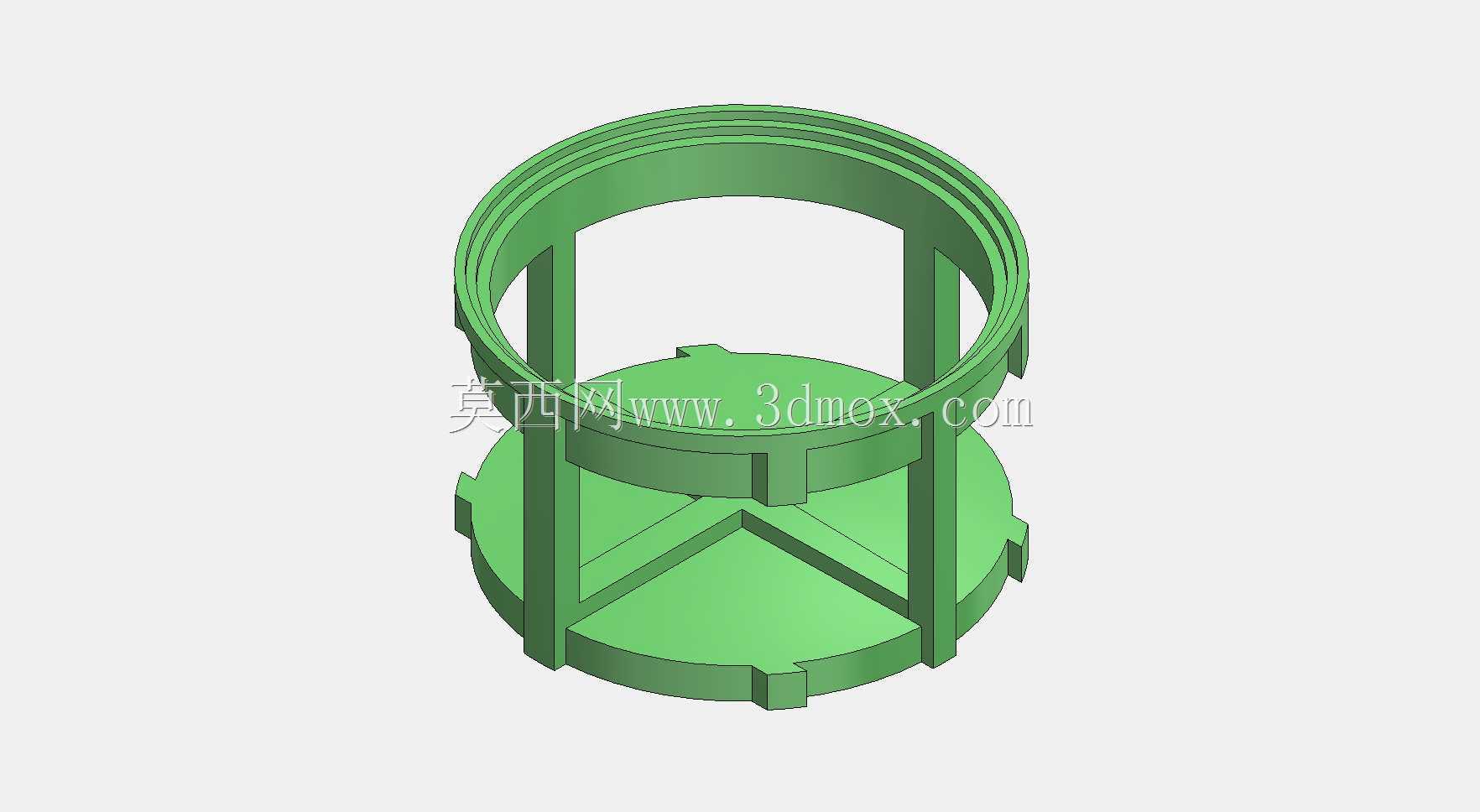

　　从结构设计逻辑来看，壳体整体采用圆筒式对称布局，上下壳体通过端沿的卡扣与止口结构实现扣合密封，无需额外紧固件即可完成装配，兼顾拆装便捷性与连接可靠性。上壳体中心设置凸起的进气对接接口，接口内径匹配常规进气软管的装配公差，接口根部做圆弧过渡处理，避免气流在此处形成涡流造成进气阻力升高；壳体侧壁设置多道周向与轴向交错的加强筋，既能够提升壳体整体抗形变能力，承受进气负压与外部挤压载荷，也可以在注塑成型时改善熔体流动路径，减少壳体壁厚不均带来的缩痕、翘曲缺陷。下壳体内部设置十字形支撑筋结构，用于承托内部的纸质滤芯组件，支撑筋的高度经过匹配计算，确保滤芯安装后上下端面与壳体贴合紧密，未经过滤的空气不会从侧边缝隙短路进入出气侧；下壳体端沿设置定位凸台，与上壳体的定位凹槽一一对应，装配时可快速对齐，避免错装导致的密封失效。

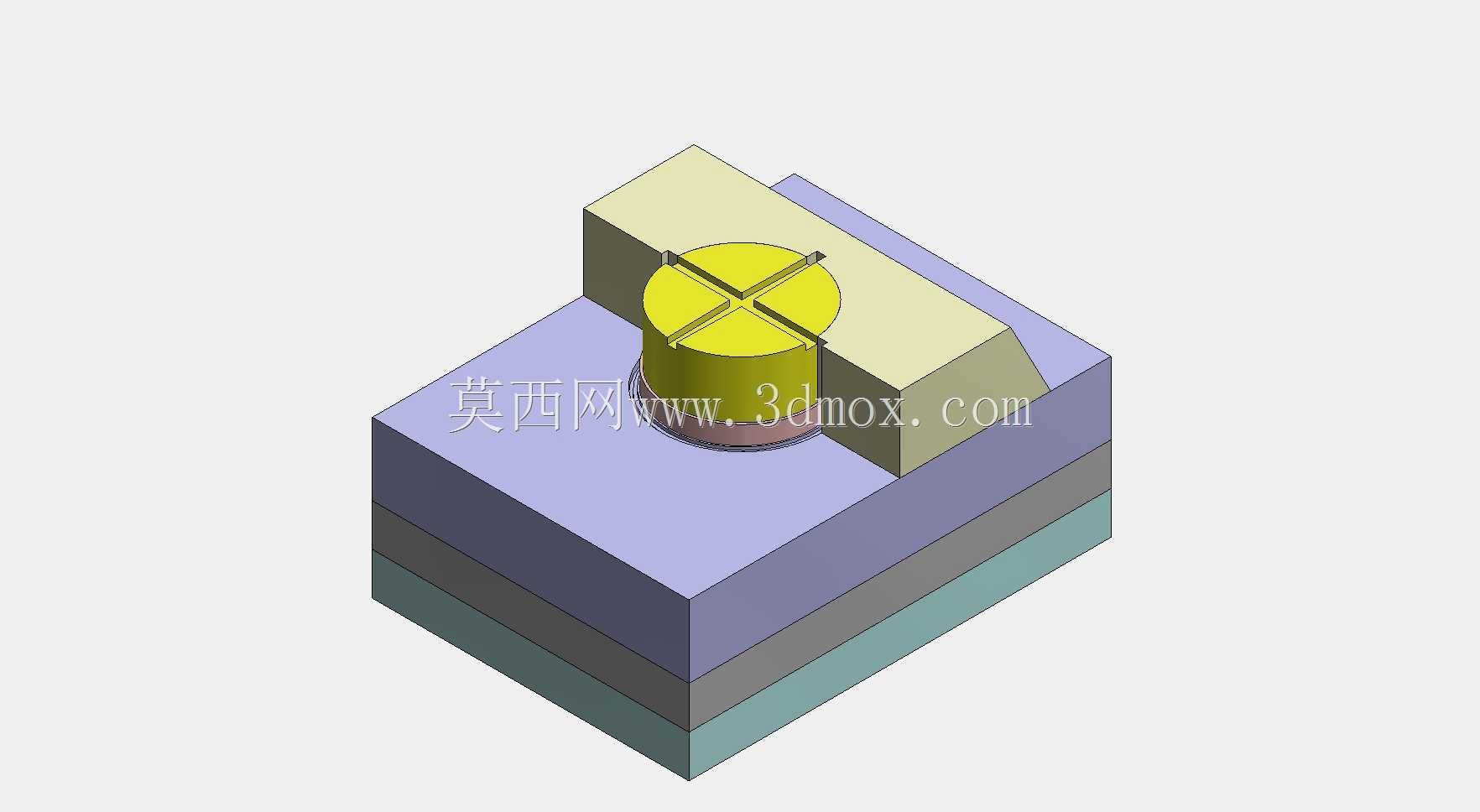

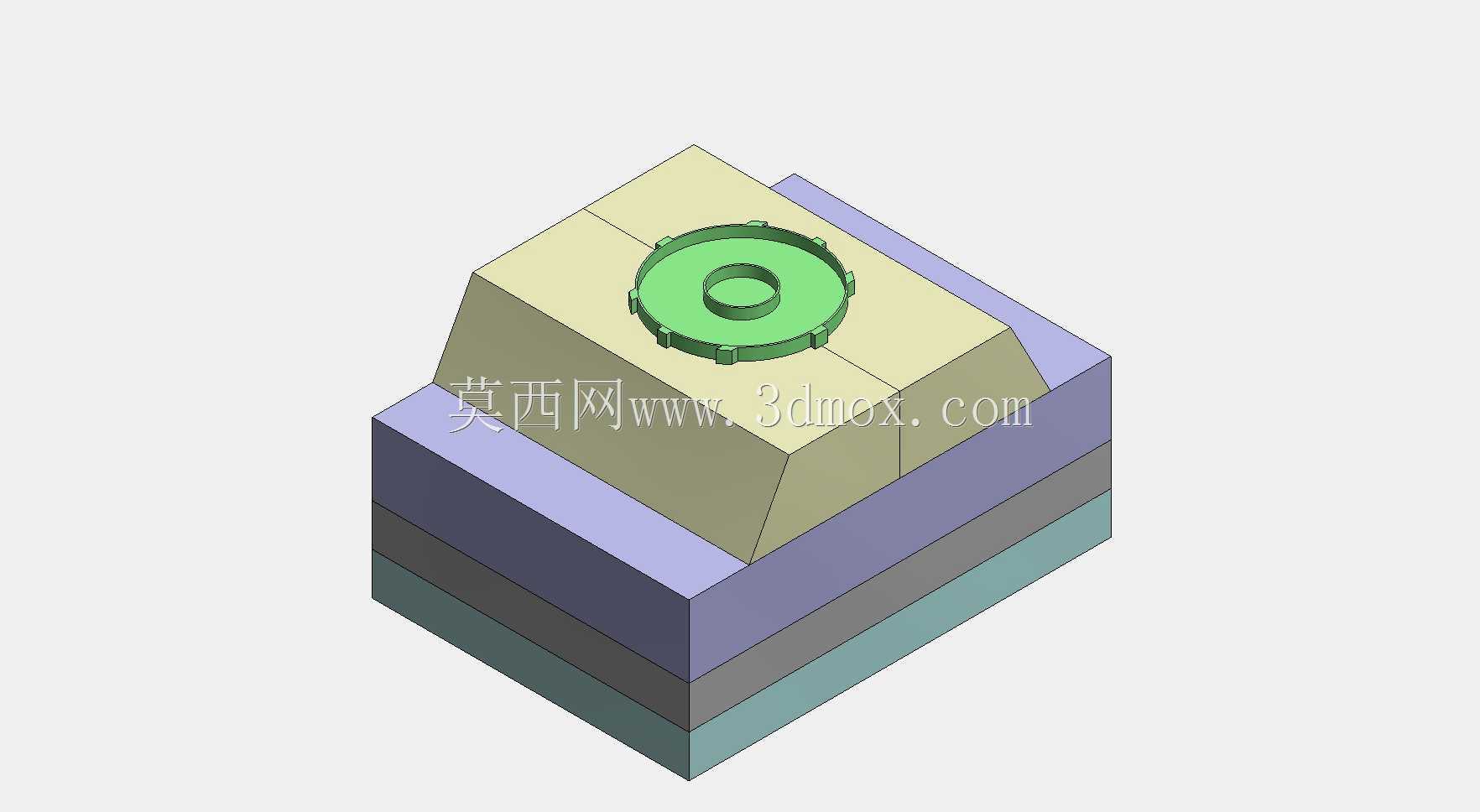

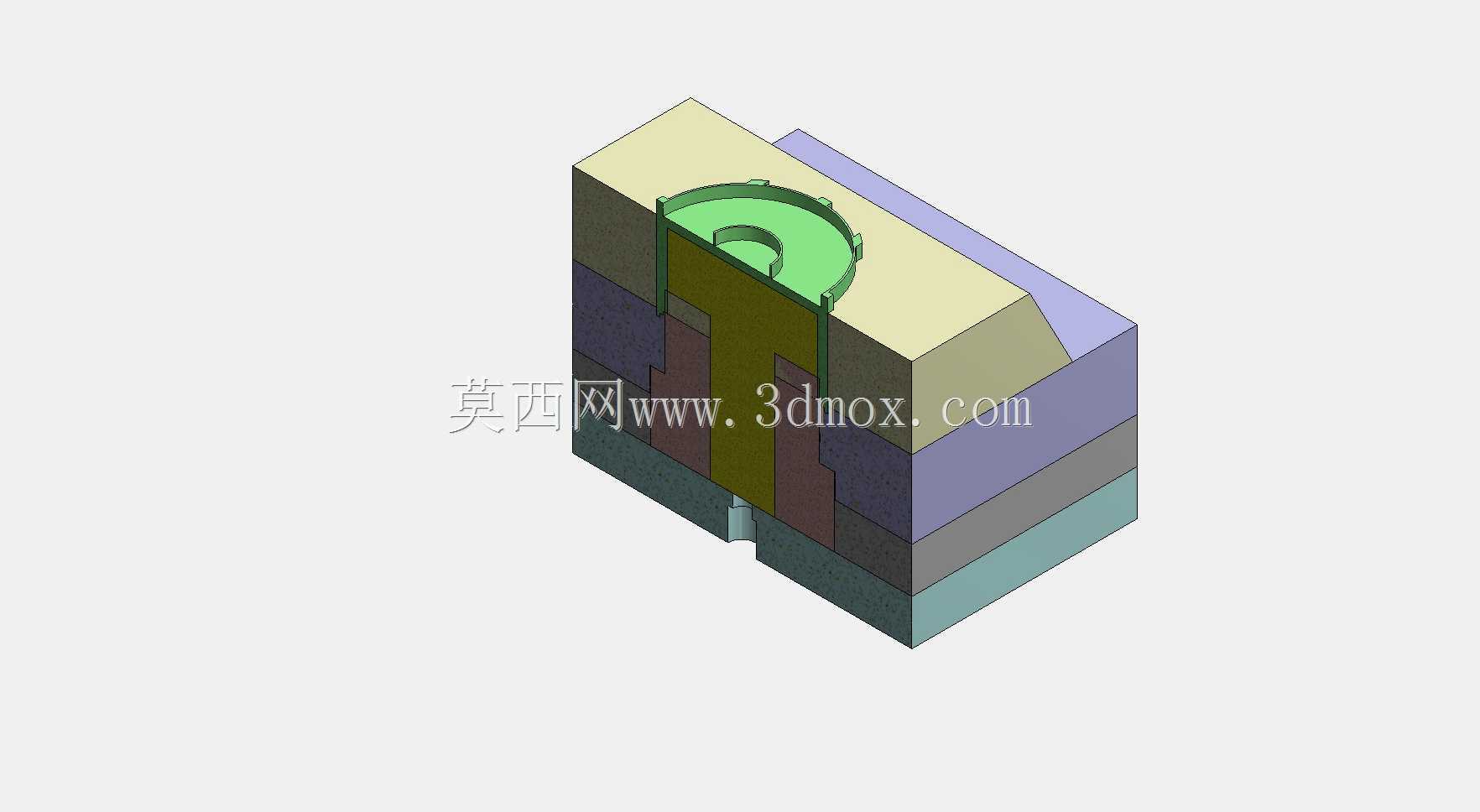

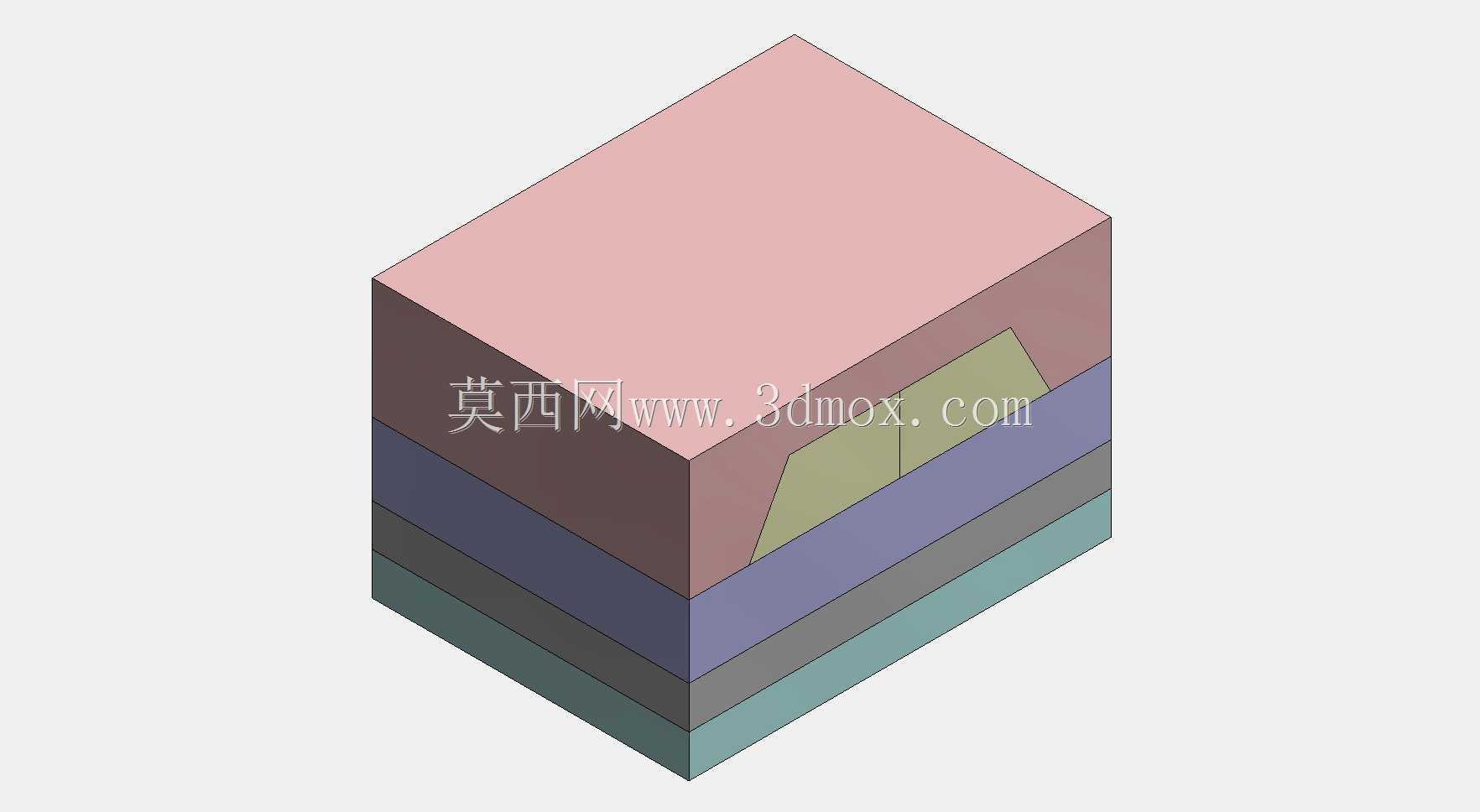

　　从安装边界来看，整套壳体的外径尺寸适配小功率动力设备的安装舱位预留空间，壳体外部无突出的尖锐结构，安装时可通过配套的卡箍或支架固定在设备舱的指定位置，上下壳体的合模面设置浅槽用于放置密封胶圈，胶圈压缩量控制在合理区间，既保证密封性能，又不会造成合模困难。配套的注塑模具结构针对壳体的薄壁圆筒特性做了专门优化，采用环形浇口进料，保证熔体在型腔内均匀填充，避免单侧进料导致的壳体偏心变形；脱模机构采用多顶针均匀排布，顶出力分散作用在壳体的加强筋位置，不会在壳体外观面留下顶白、顶穿缺陷。在实际应用中，这类塑料壳体相比传统金属壳体重量更轻，耐腐蚀性能优异，在非高温进气工况下使用寿命更长，且注塑成型的生产效率更高，单件成本更低，适合批量配套生产。设计过程中针对壳体的壁厚做了均匀化处理，整体壁厚保持一致，避免注塑过程中出现厚薄交接处的应力集中，同时在壳体的转角位置全部采用圆角过渡，降低应力集中系数，提升壳体在振动工况下的抗疲劳性能，适配动力设备运行时的持续振动环境，避免长期使用后出现开裂破损问题。
