船舶舱底油液过滤用舱底吸滤器结构

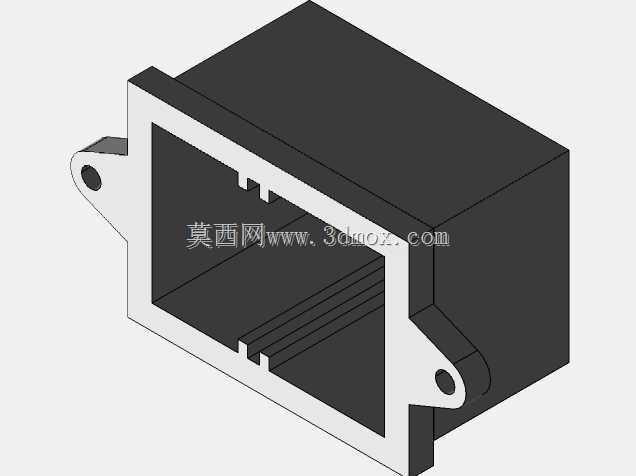

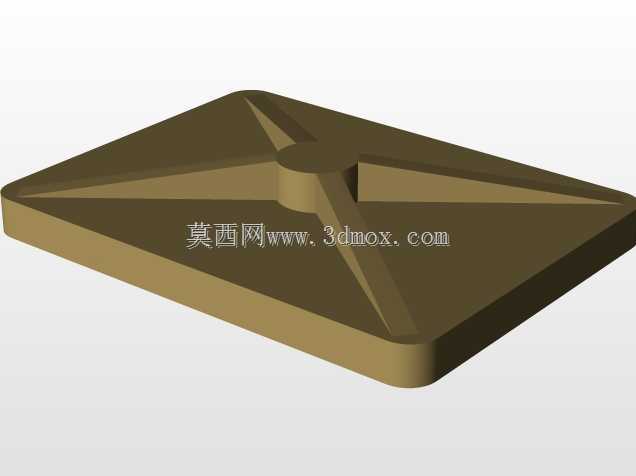

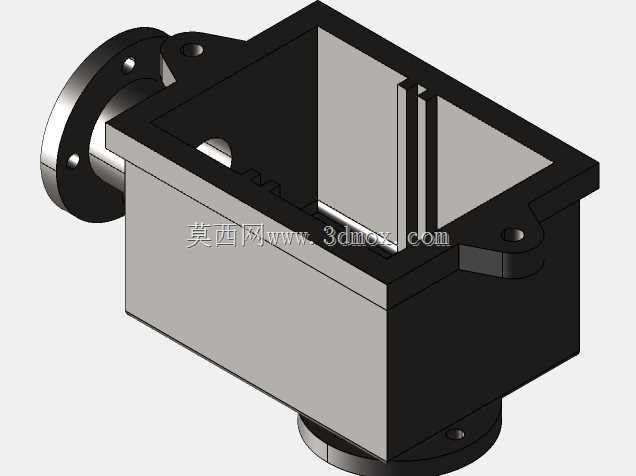

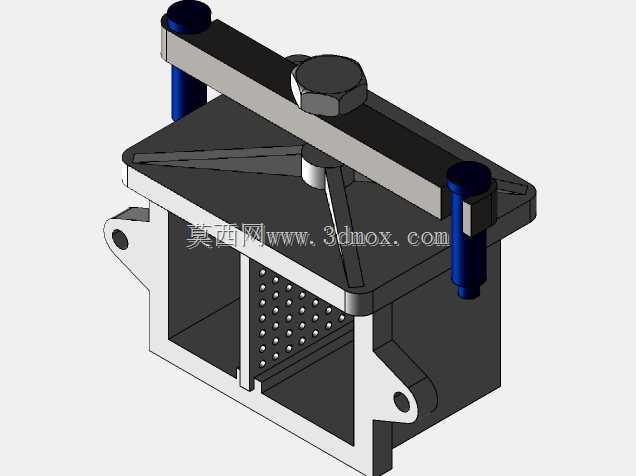

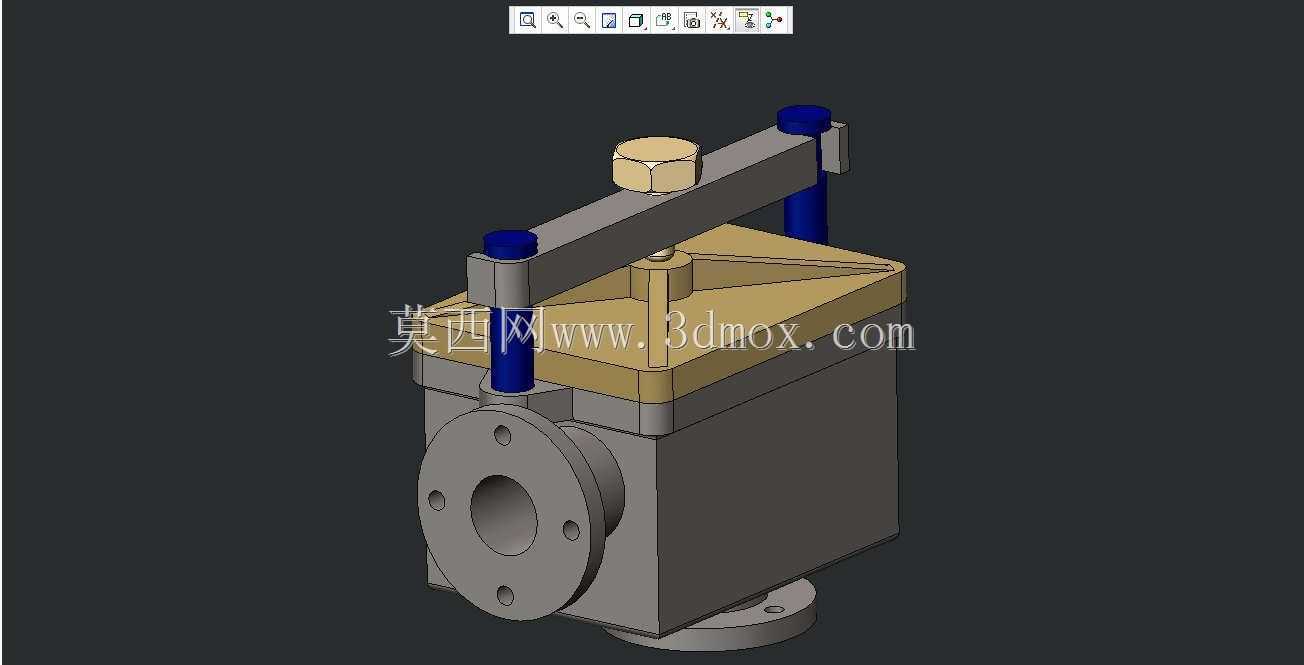

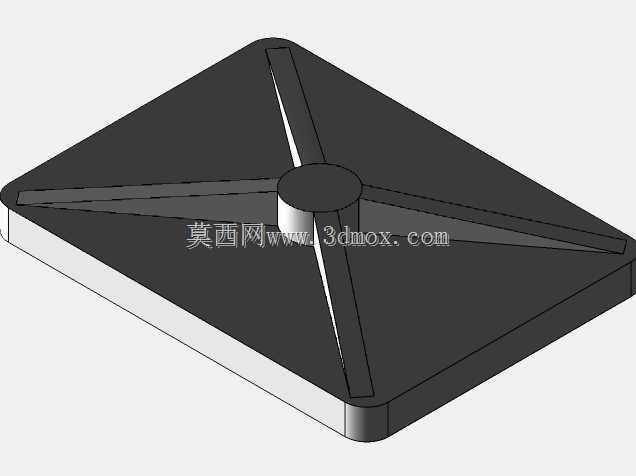

　　这款舱底吸滤器主要应用于各类内河、远洋船舶的舱底管路系统中，安装在舱底泵的吸入端位置，承担舱底积水、污油中固体杂质的拦截过滤作用，避免大颗粒焊渣、锈蚀碎屑、杂物进入舱底泵造成叶轮磨损、流道堵塞，是船舶舱底水系统不可或缺的保护类部件。从结构设计来看，整体采用方体壳体搭配侧部法兰接口、底部安装法兰的布局，侧部法兰用于对接吸入管路，底部法兰可根据安装需求选择对接低位集液管路或者做封闭排污结构，顶部设置快开式压盖结构，通过横梁搭配两根拉紧螺柱、顶部手拧螺母实现压盖的压紧密封，无需复杂工具即可快速开盖，清理内部滤网截留的杂质，适配船舶舱底空间狭小、维护操作不便的场景。设计过程中优先考虑了安装边界的适配性，整体外形方正，安装时占用的横向、

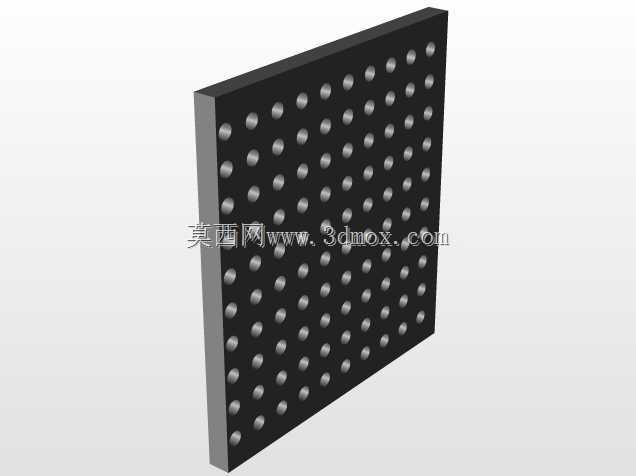

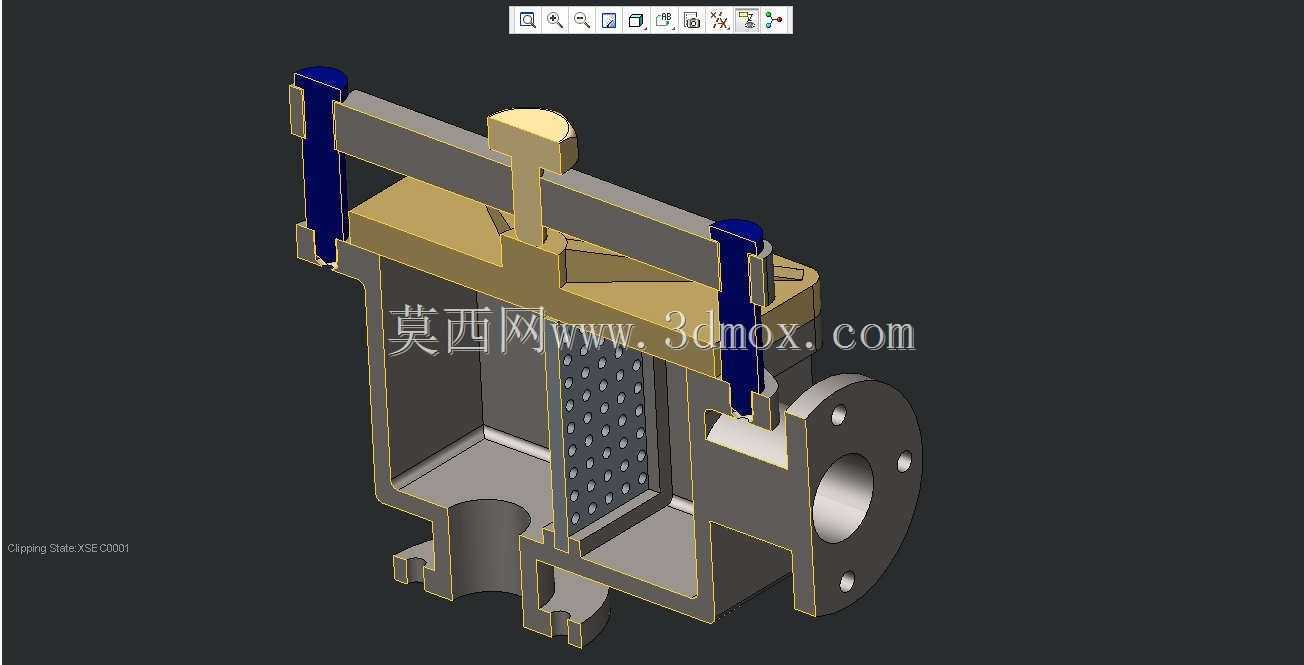

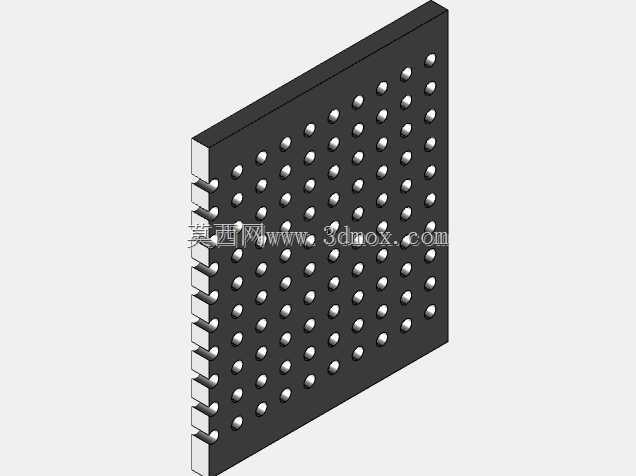

　　纵向空间规整，侧部法兰的端面距壳体中心的尺寸、底部安装法兰的螺栓孔分布均参照通用船用管路附件的安装尺寸设计，可直接替换同通径规格的老旧吸滤器，无需改动原有管路的走向和安装支架位置。功能层面，壳体内部设置适配的滤网组件，流体从侧部法兰进入壳体腔室后，经滤网过滤后从出口端流向舱底泵，压盖与壳体的密封面采用平面密封结构，搭配耐油密封垫片，可承受舱底泵吸入端的负压工况，不会出现漏气导致泵吸空的问题；拉紧螺柱采用对称布局，压紧力均匀分布在压盖四周，避免局部密封不严出现渗漏。不同于普通管路过滤器，这款吸滤器的通流能力做了针对性优化，壳体内部腔室容积大于同通径的管路过滤器，可容纳更多截留杂质，减少日常维护开盖清理的频次，适配舱底水杂质含量波动大、

　　长时间连续运行的工况；顶部的手拧螺母做了加大滚花设计，即使在舱底昏暗、手上沾有油污的情况下，运维人员也能徒手拧动螺母完成开盖操作，不需要额外搭配扳手类工具。安装时需要注意侧部法兰与管路对接时的同轴度，避免管路额外应力作用在壳体上导致法兰密封面渗漏，底部安装法兰如果作为排污口使用时，可外接排污阀，日常维护时无需完全拆开上盖，仅打开底部排污阀即可排出腔室内沉积的大颗粒杂质，进一步降低运维工作量。整体结构没有复杂的异形曲面，所有零部件均采用常规机械加工工艺即可生产，壳体可采用铸铁或者铸铜材质，适配船用环境的防腐蚀需求，拉紧螺柱、横梁采用不锈钢材质，避免长期处于潮湿舱底环境出现锈蚀卡死的问题，保证设备全生命周期内的维护便利性。
