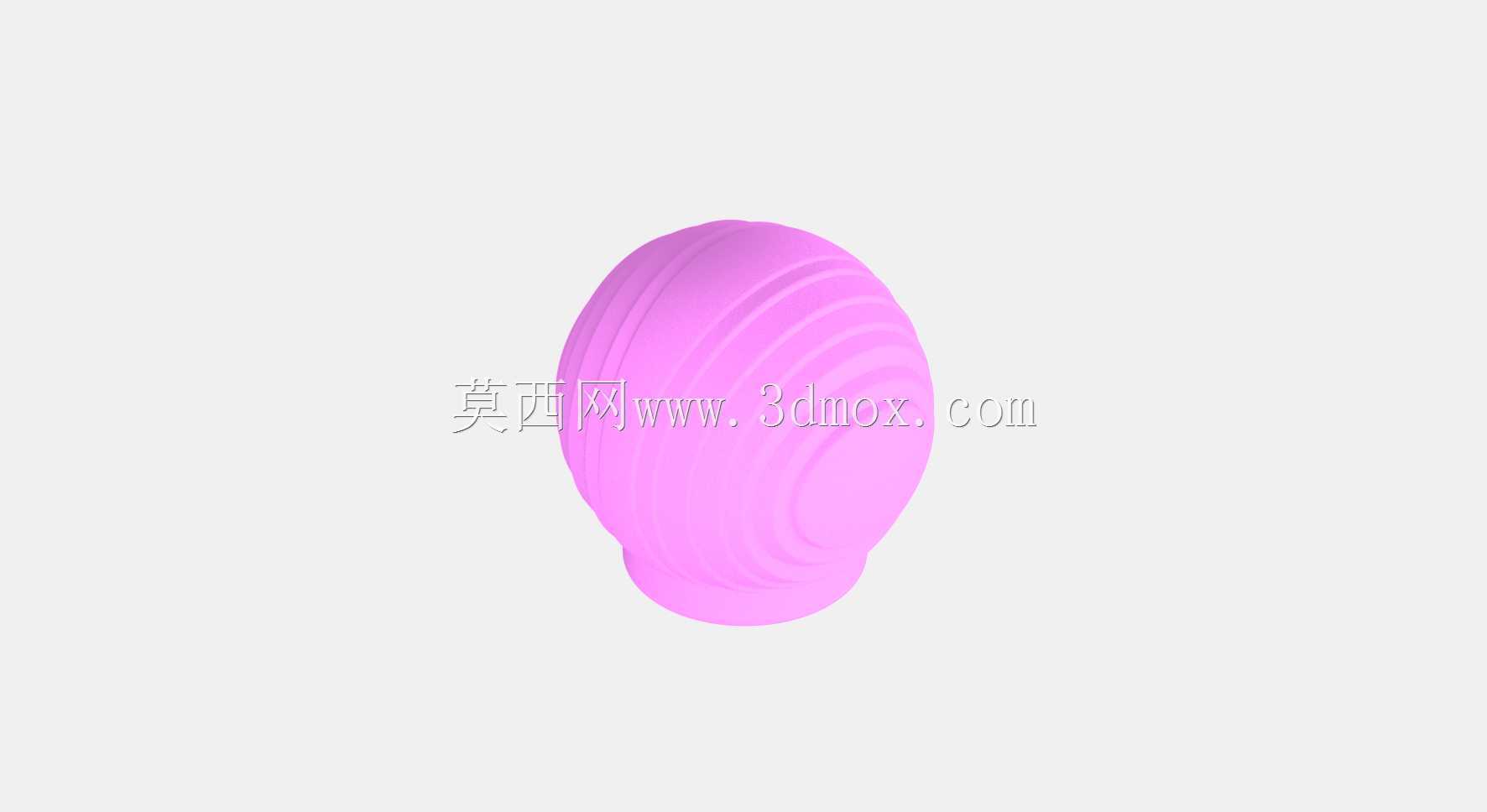

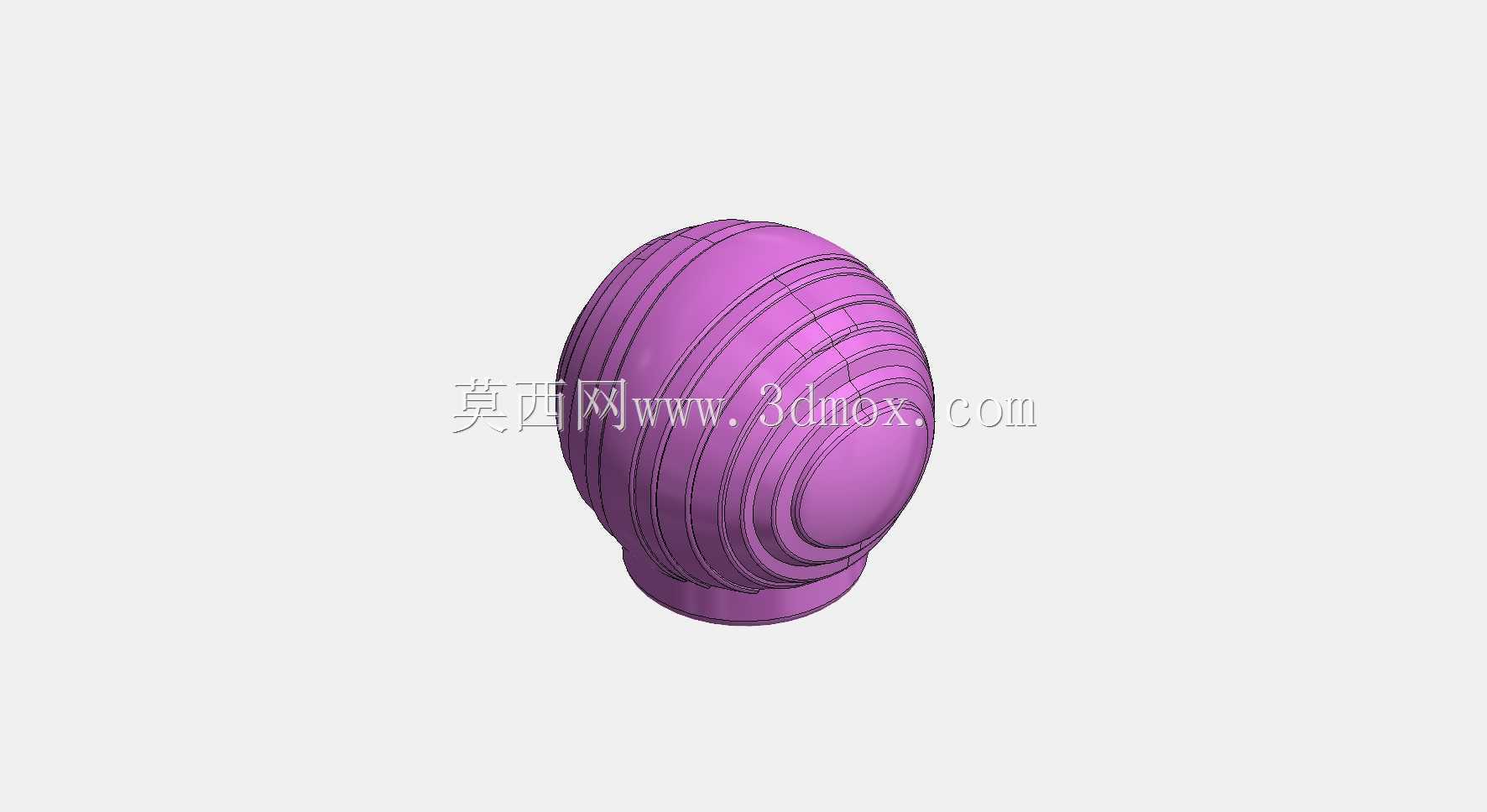

球盖类零件注塑成型模具结构设计

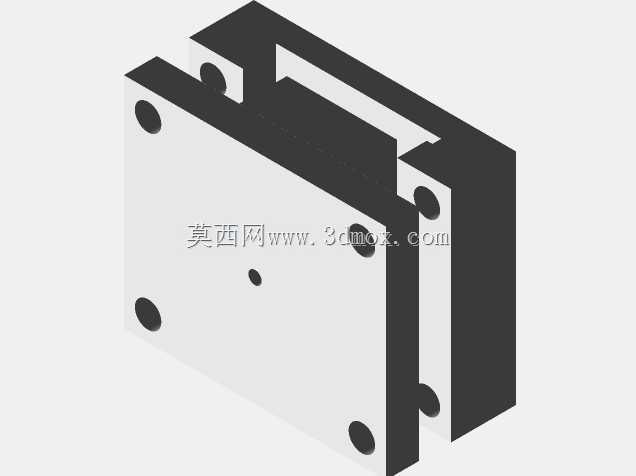

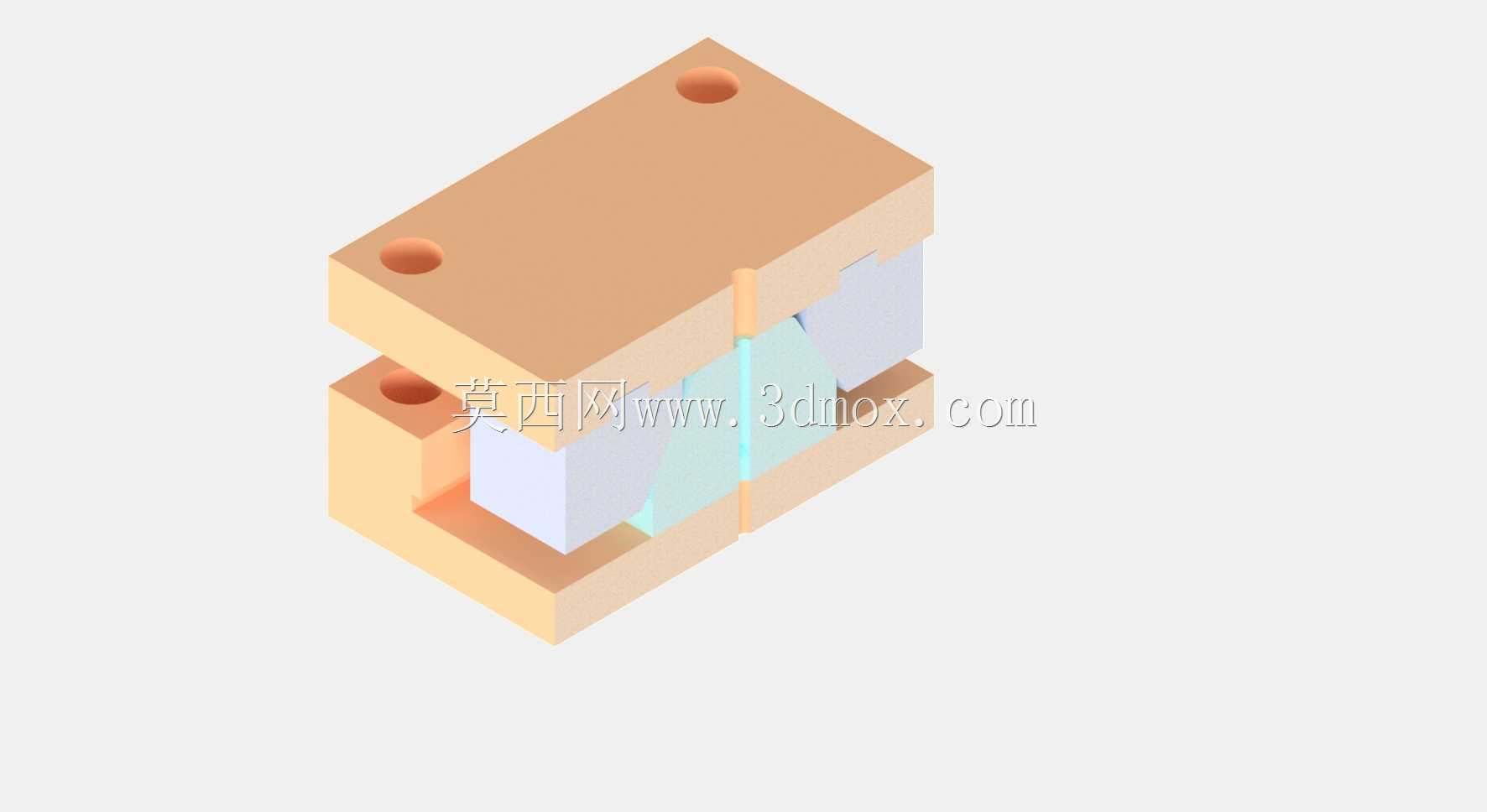

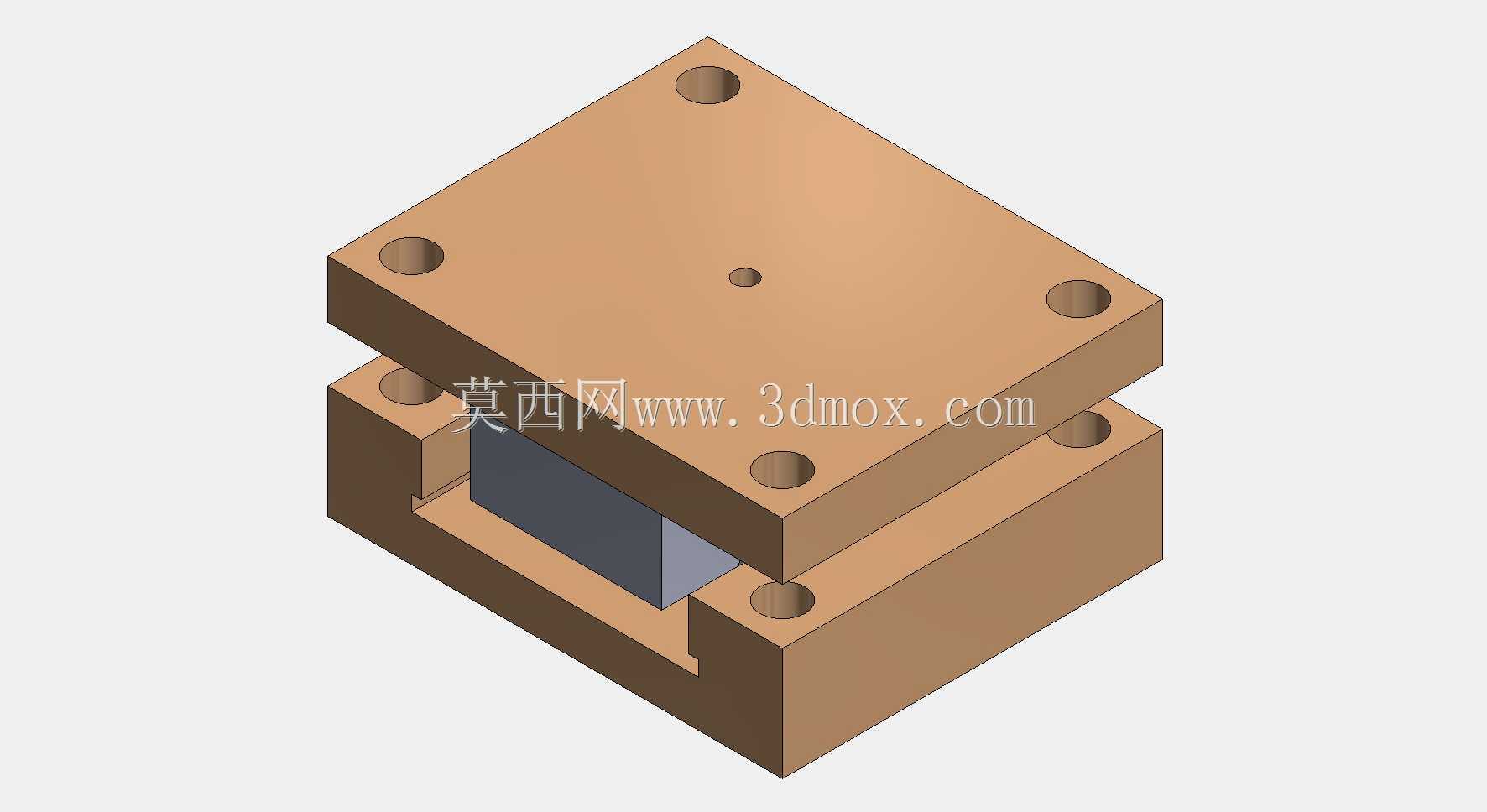

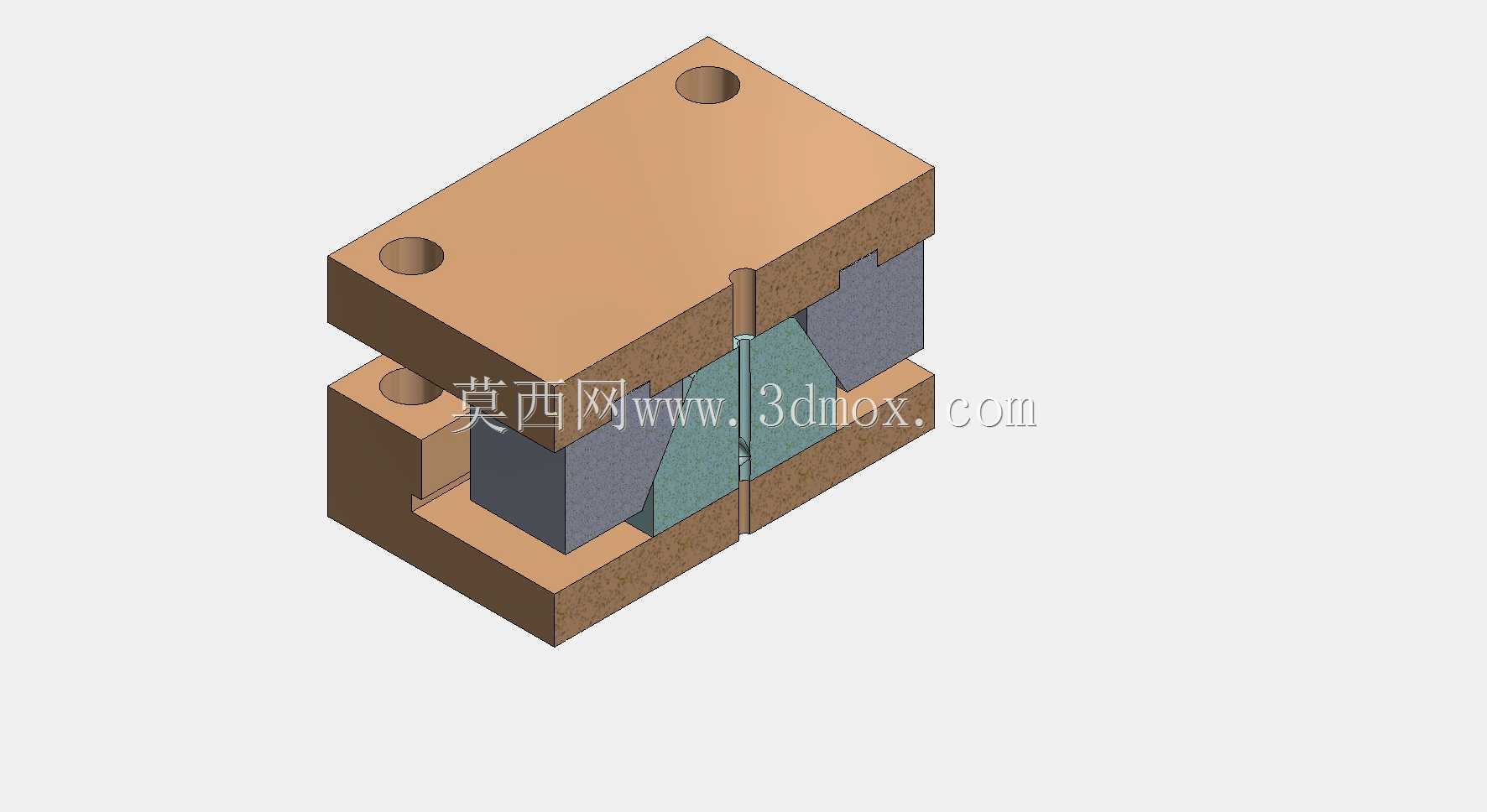

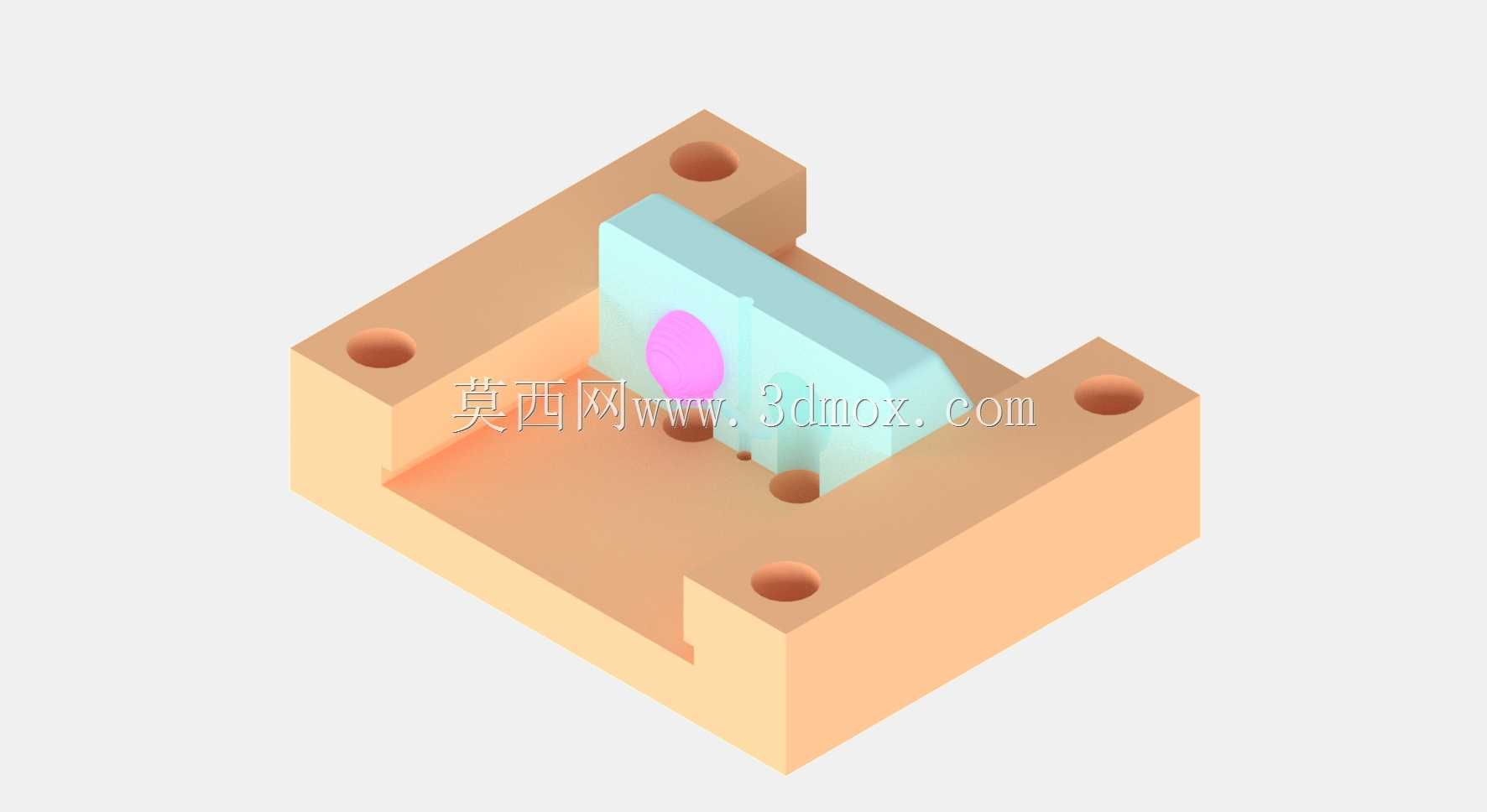

　　这套模具针对球、圆盖类薄壁回转体塑件的批量注塑成型需求开发，核心应用场景覆盖日用包装、小型家电配套、玩具配件等领域的塑件生产环节，适配常见的卧式注塑机安装使用。模架采用标准两板模结构，整体安装边界尺寸适配200吨级以内注塑机的拉杆间距与容模量要求，定模侧与动模侧的定位圈、浇口套尺寸符合通用注塑机接口标准，无需额外定制转接件即可完成上机装夹。

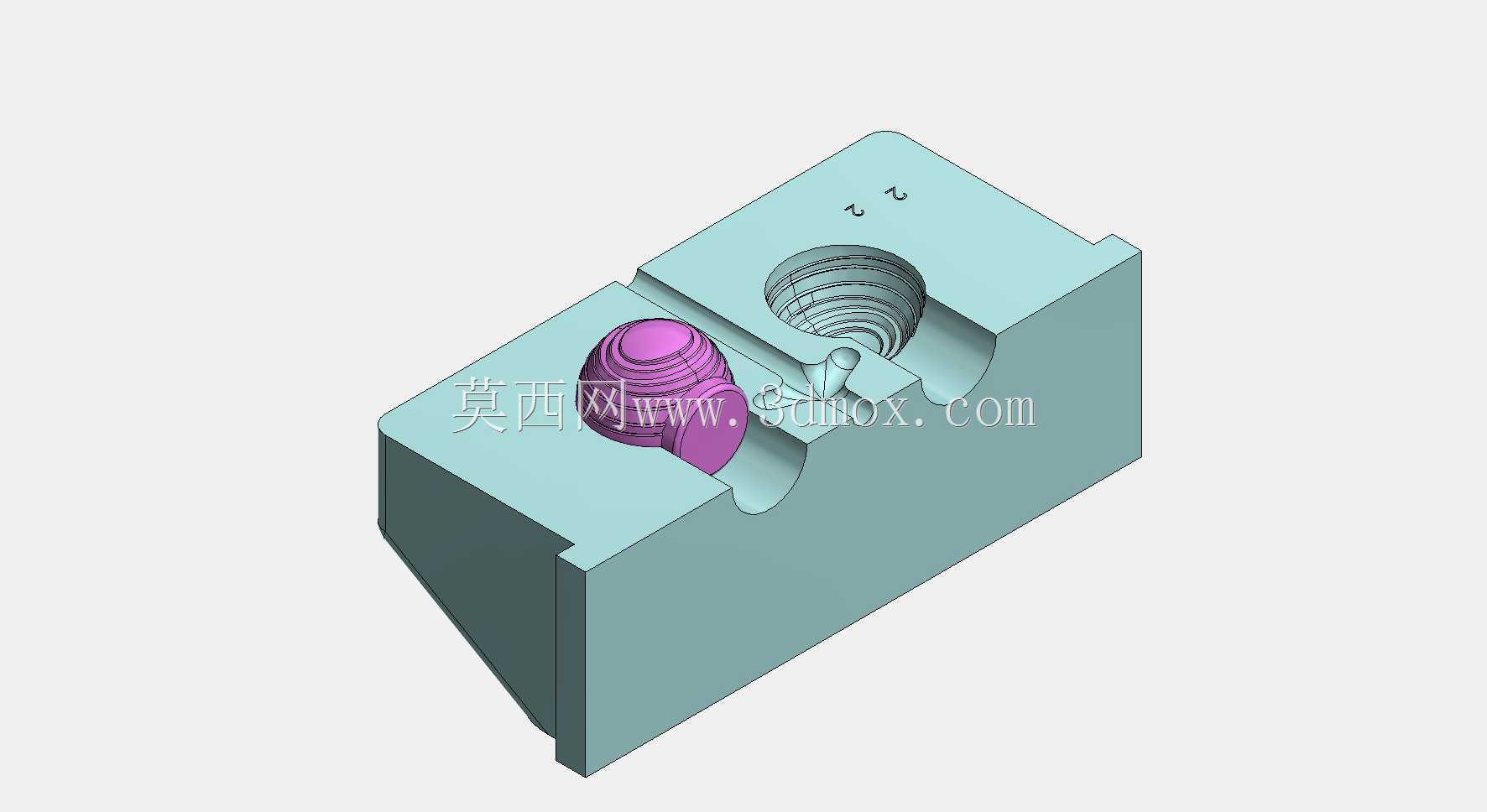

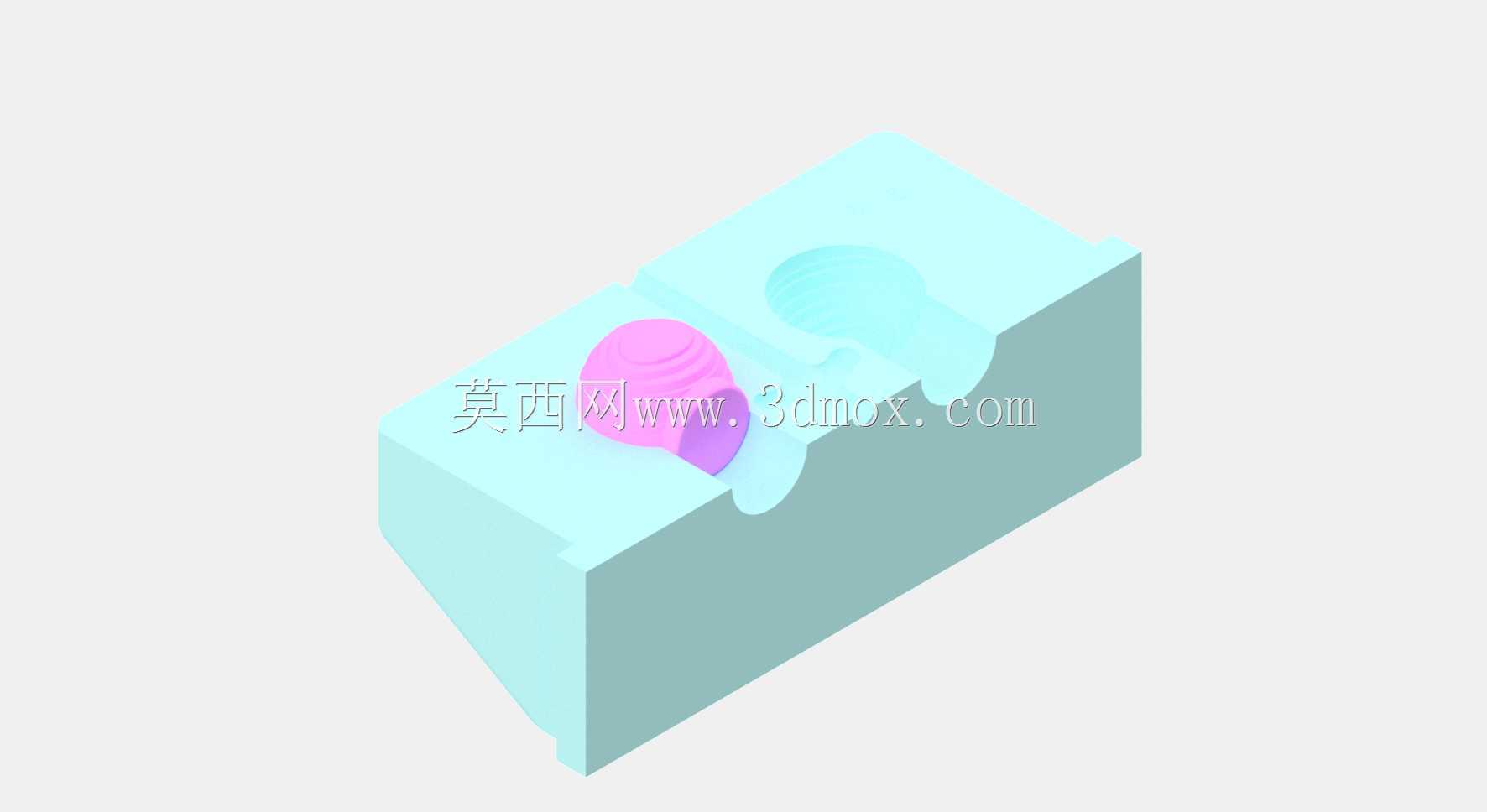

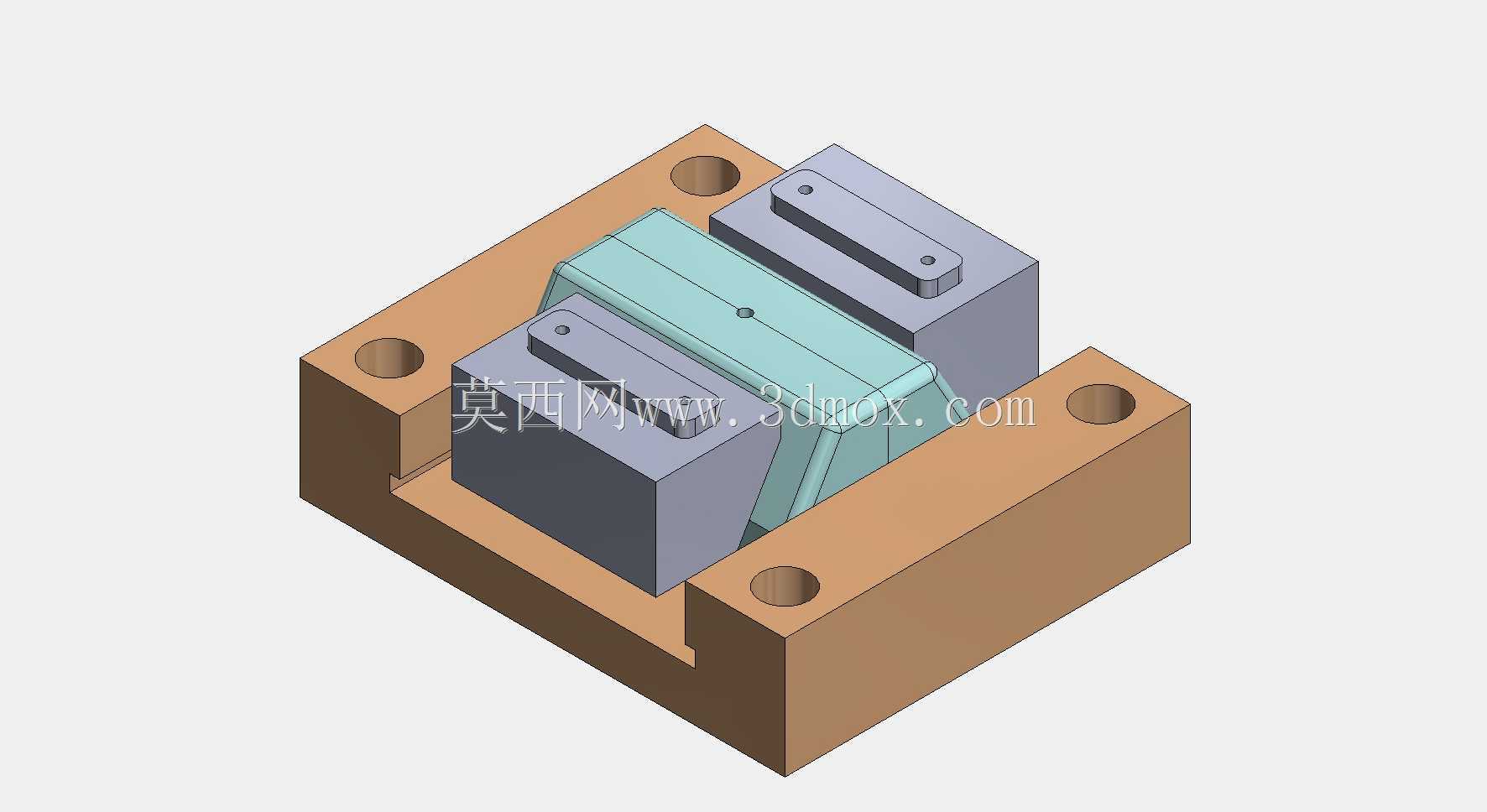

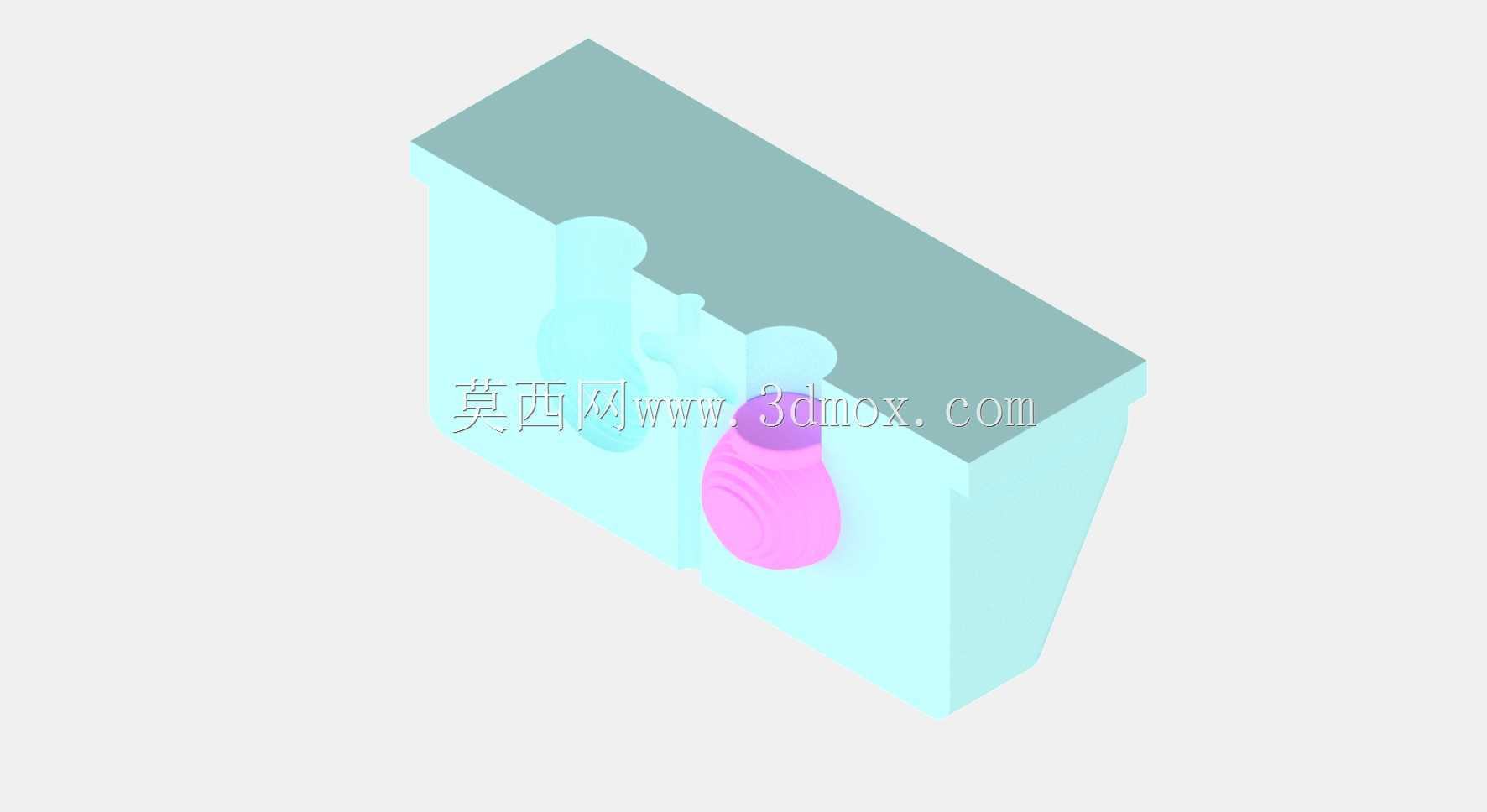

　　成型部分的型腔直接加工在模仁镶块上，镶块采用整体嵌入式结构，通过模框四周的紧固螺丝锁合固定，既方便后续维修更换磨损的成型部位，也能在模仁材料选择上独立选用淬硬模具钢，提升型腔表面的耐磨性能，延长模具整体使用寿命。针对球盖类塑件的圆弧面成型需求，型腔表面做了镜面抛光处理，避免成型后塑件表面出现流痕、拉伤等缺陷，保证圆弧面的轮廓度符合塑件装配要求。

　　浇注系统采用侧浇口进料方式，浇口开设在塑件的边缘非外观面位置，开模后浇口凝料可随塑件一同脱出，后续通过简单的人工修剪即可去除，不会在塑件外观面留下明显浇口痕迹。冷却回路围绕型腔环形布置，在定模、动模仁内分别开设直通式冷却水道，水道距离型腔壁的距离保持均匀，保证成型过程中型腔各区域温度一致，减少塑件因冷却不均产生的翘曲、缩痕问题，缩短成型周期。

　　顶出机构采用顶杆顶出结构，顶杆布置在塑件的边缘加强筋位置，避开塑件的外观面与配合面，顶出过程中顶杆的出力均匀，不会顶穿或顶白塑件。模具四周设置了多组导柱导套结构，合模过程中导柱先进入导套完成定位，保证定动模合模的同轴度，避免型腔错位导致塑件出现飞边、壁厚不均的问题。模架上的安装孔、吊环孔均按照标准规格设计，方便模具的吊装、装夹与调试，整体结构简单可靠，维护便捷，适合中小批量塑件的连续生产作业。
