家具拉手成型模具结构设计方案

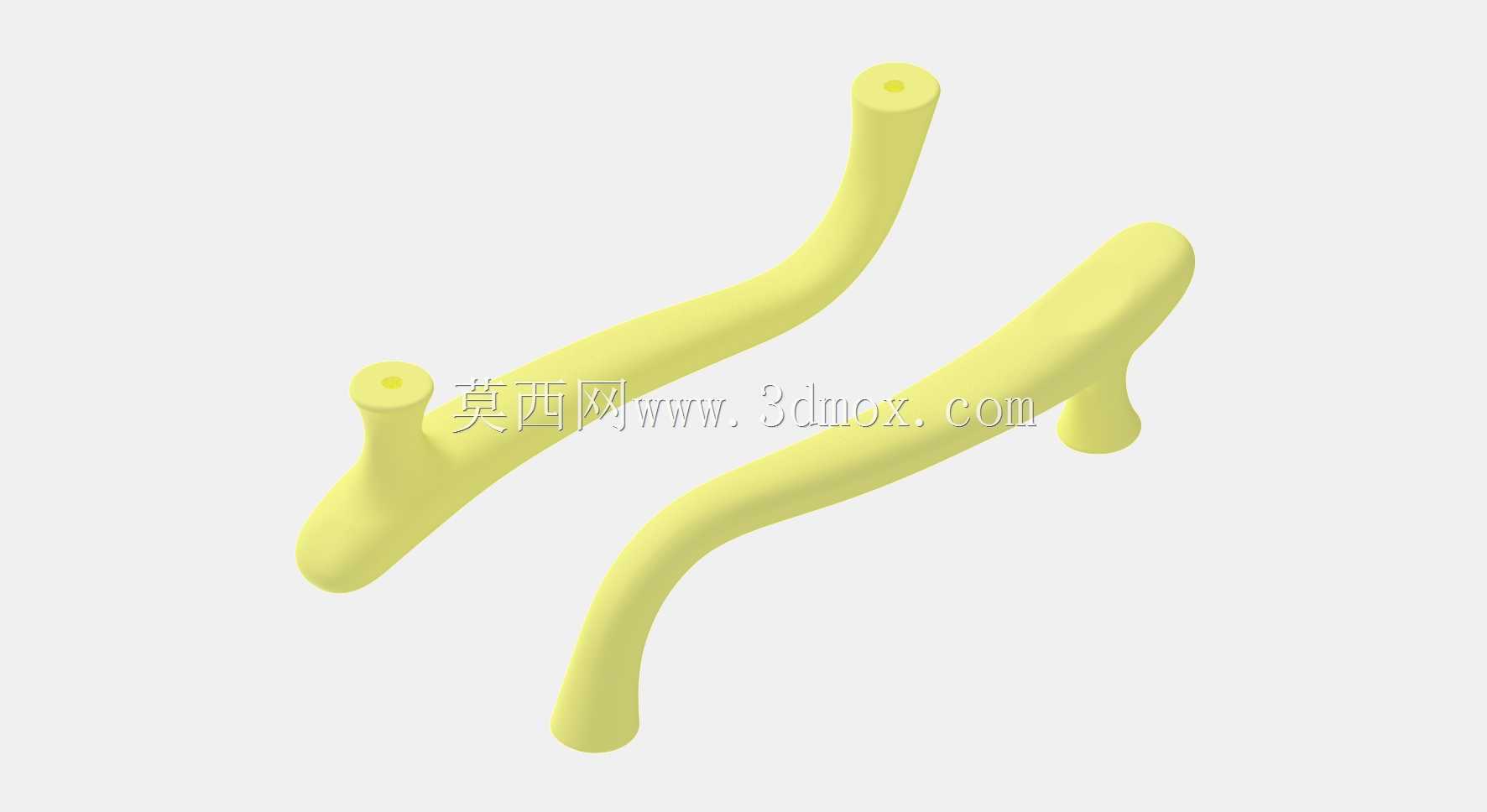

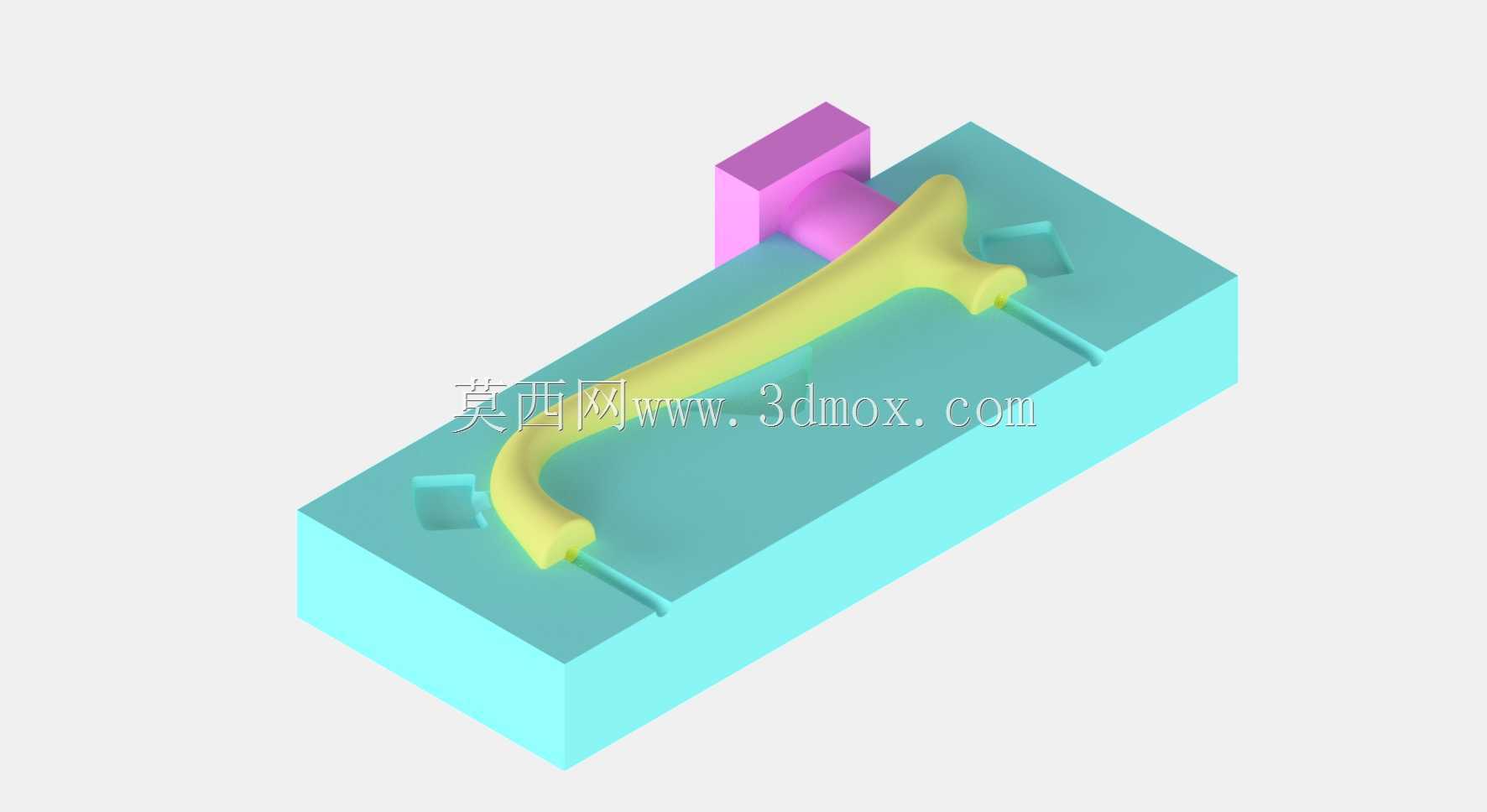

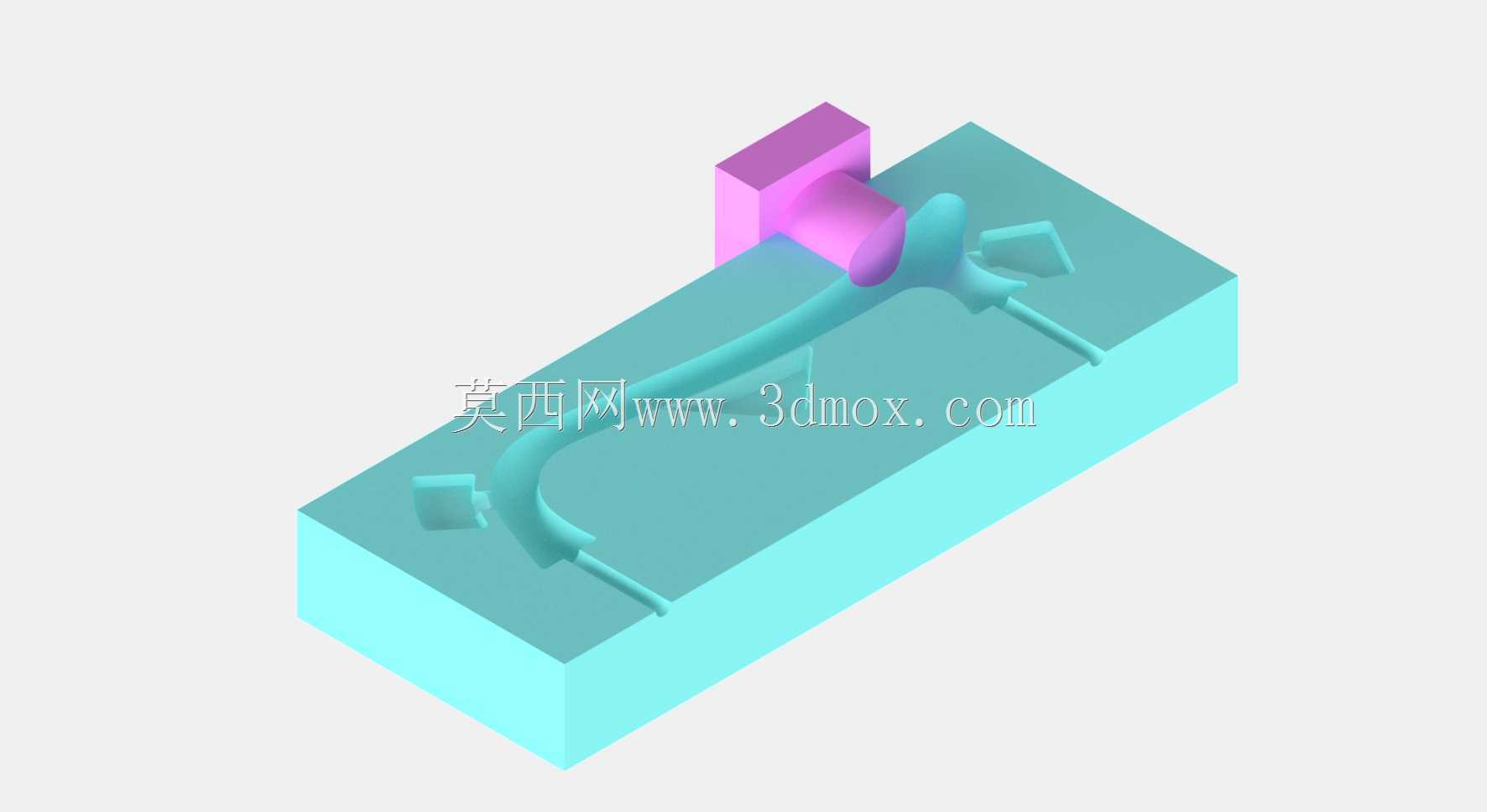

　　这套结构针对家具常用弧形拉手的批量注塑成型需求开发，核心解决异形长杆类塑件脱模难、成型精度难控制的生产痛点，适配日常衣柜、橱柜、抽屉等板式家具的拉手配套生产场景，可直接对接卧式注塑机的装模参数，适配常规PP、ABS等家具五金常用注塑原料的成型工艺窗口。从结构布局来看，模具采用单型腔布局，模腔轮廓完全贴合拉手的弧形流线外形，进胶点设置在拉手安装座的背面位置，避免进胶痕迹残留在拉手外观面，影响成品的表面装饰效果。模具的侧抽芯结构对应拉手两端的安装卡位结构，抽芯行程经过精准核算，既保证抽芯过程中不刮伤塑件的安装定位柱，也能控制抽芯动作的开合模行程，减少无效的开模等待时间，提升单模次的生产节拍。设计阶段优先考虑了成型后的塑件变形控制，

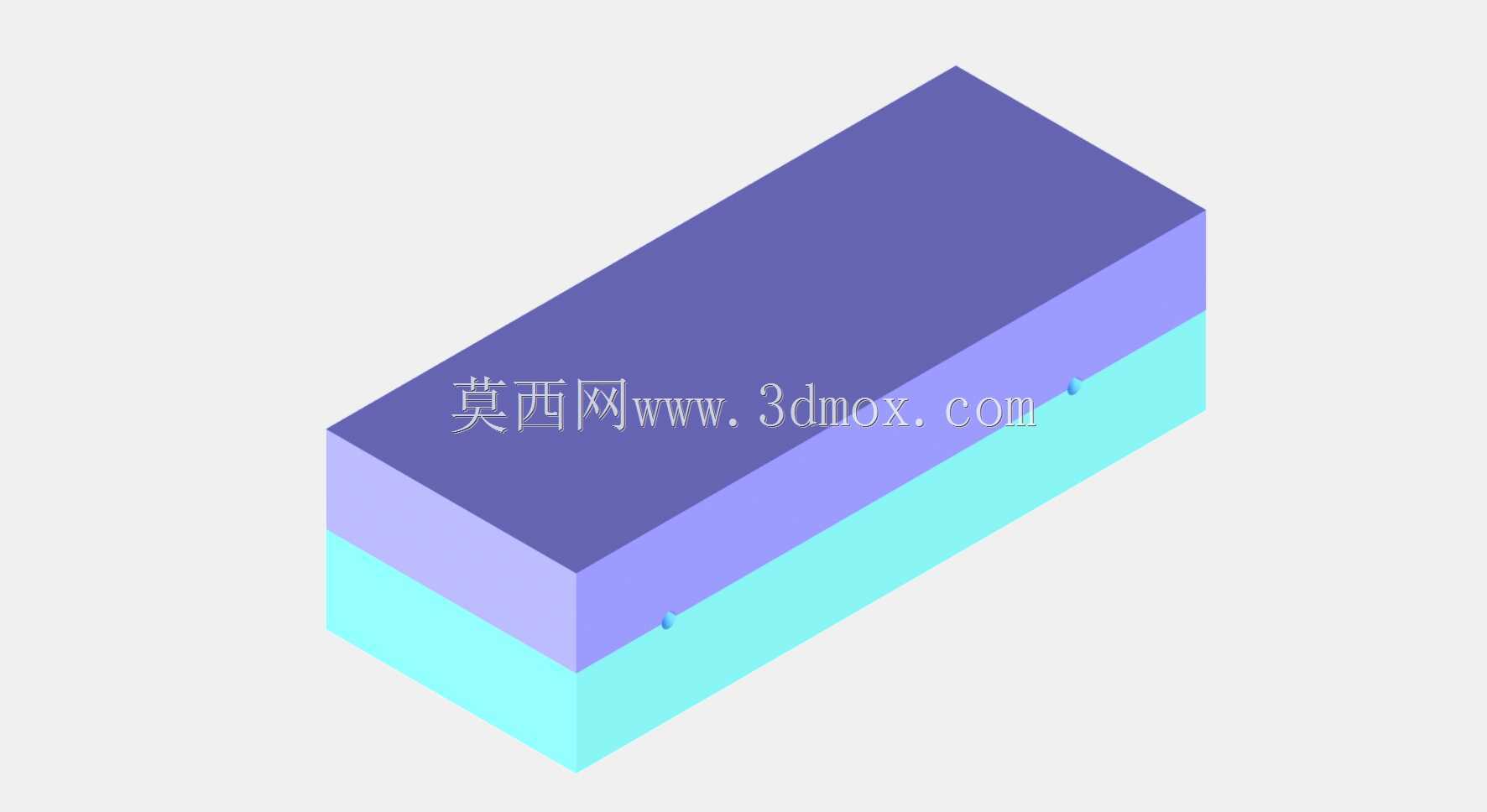

　　针对弧形长杆类塑件容易出现的翘曲问题，在模腔的冷却水路布局上做了等距环绕设计，水路距离模腔壁的距离保持均匀，避免冷却不均导致的塑件弯曲变形，保证成型后的拉手弧度与设计值偏差控制在合理公差范围内，能够直接适配家具厂的预装孔位，不需要二次修配。模具的导向结构采用标准导柱导套配合，合模时的定位精度可满足长期批量生产的磨损余量要求，分型面设置在拉手的最大轮廓线位置，开模后塑件会自动留在动模侧，配合顶杆结构可实现自动脱落，不需要人工取件，适配自动化注塑生产的流水线作业需求。安装边界上，模具的长宽高尺寸适配160吨级常规卧式注塑机的容模空间，码模槽位置符合通用装模标准，不需要额外改装注塑机的装模结构即可快速上机调试。排气槽开设在模腔的末端位置，

　　深度控制在原料溢边值以内，既可以快速排出型腔内的空气，避免塑件出现烧焦、缺胶等成型缺陷，也不会产生多余的飞边，减少后续去飞边的人工工作量。拉手的安装位结构在模具中做了精准的尺寸限位，成型后的安装柱内径、卡位凸起尺寸都能匹配家具板材上的标准安装孔，安装时可直接卡入或者通过螺丝紧固，不需要现场扩孔或者修磨，能够满足家具厂快速装配的生产要求。整套结构没有采用复杂的特殊结构件，所有模具配件都选用通用标准件，后期生产过程中如果出现配件磨损，可以快速采购替换，降低模具的维护成本，适配中小五金加工厂的批量生产条件。
