双配重螺旋施压式手动压力装置结构

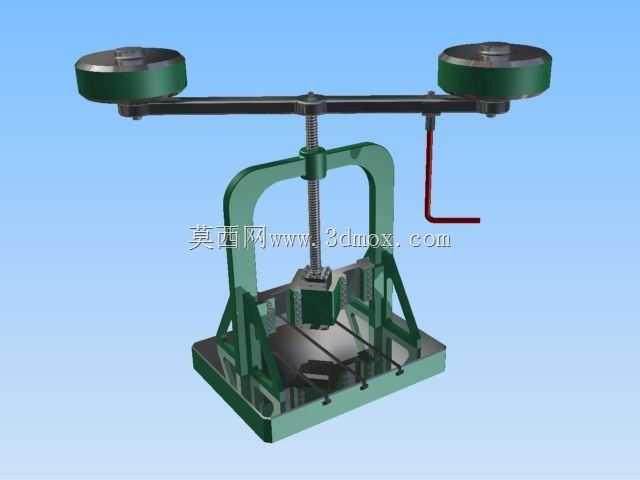

　　在小型零部件压装、试样压制、薄板简易冲裁这类小吨位压力作业场景里，手动螺旋压力装置一直是小批量加工、实验室试样制备、维修工位的常用设备，不需要外接动力源，依靠人力操作即可完成施压作业，对作业场地的适配性极强。这套结构采用龙门式开式机架设计，两侧立式支撑臂与底部工作台通过螺栓组刚性连接，既保证了施压过程中的机架刚度，减少受力变形量，也预留了足够的前部操作空间，方便操作人员取放工件、调整工装位置。顶部的横向平衡臂两端设置了圆柱形配重块，配重块的重量经过匹配计算，能够平衡摇臂与螺杆组件的自重，降低手动操作时的抬升阻力，同时在施压回程过程中，配重的重力作用可以辅助螺杆快速复位，减少操作人员的操作力度。核心施压组件采用梯形传动螺杆结构，

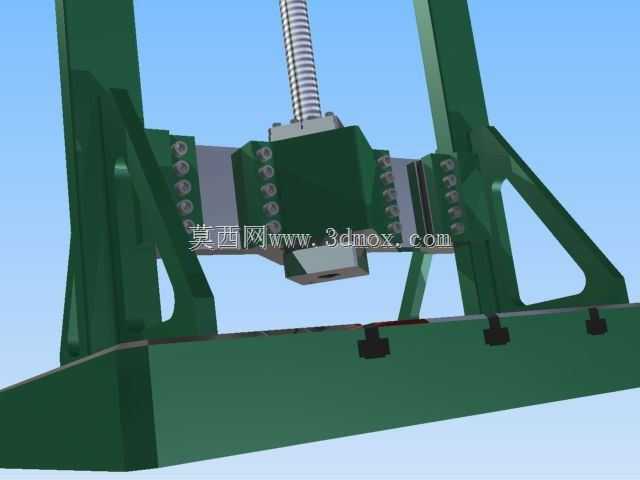

　　螺杆与机架顶部的螺母座配合，梯形螺纹的自锁特性可以保证施压到位后压力不会自动卸除，不需要额外设置锁止机构，操作人员通过侧边的L型手摇柄转动螺杆，即可带动底部的压头垂直上下运动，实现对工件的缓慢施压，施压行程可以通过螺杆的转动圈数精准控制，适配不同高度的工件压装需求。底部工作台面设置了T型槽结构，方便根据不同的作业需求安装定制夹具、定位块，保证工件施压过程中的位置精度，压头与螺杆末端采用活动连接结构，可以自动适应工件表面的微小角度偏差，避免压装过程中出现偏载导致的工件损伤、螺杆弯曲问题。从安装边界来看，这套装置整体占地面积不足0.3平方米，不需要做专门的地基固定，直接放置在稳固的工作台面上即可投入使用，机架的开口高度、

　　喉深尺寸经过优化，既可以满足常规小型零部件的压装空间需求，也不会因为尺寸过大造成不必要的材料浪费，整体结构没有复杂的液压、气动元件，日常维护只需要定期给螺杆螺纹处添加润滑脂即可，故障率极低，非常适合机修车间、五金加工小作坊、高校实验室这类没有集中动力源、作业频次不算极高的场景使用。在结构设计过程中，机架的支撑臂截面采用了变厚度设计，受力集中的顶部螺母座位置做了加厚处理，底部与工作台连接的位置设置了加强筋，在控制整体重量的前提下最大化提升机架的抗变形能力，两端的配重块可以根据实际作业的压力需求增减重量，适配不同操作力度的使用需求，手摇柄的长度经过人体工程学优化，转动时的力臂长度合适，操作人员不需要施加过大的腕力即可转动螺杆完成施压作业，避免长时间操作带来的疲劳感。
