手动台式冲压作业机构三维结构设计

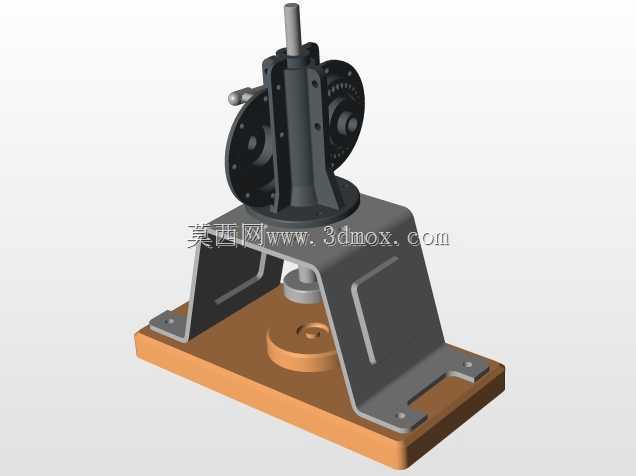

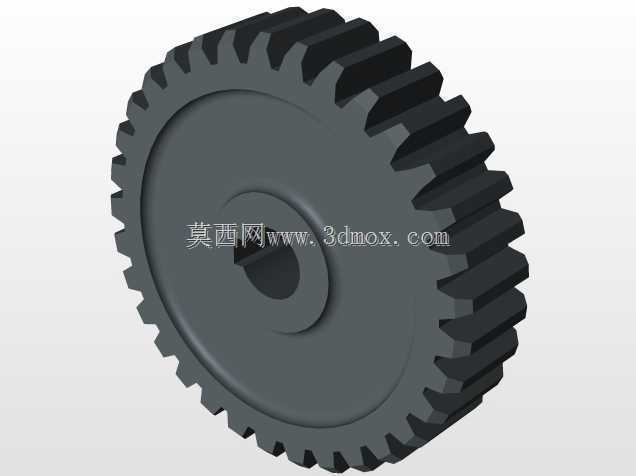

　　这套手动台式冲压机构，主要面向小批量五金件加工、电子元器件引脚压装、小型钣金件冲裁以及实验室试样制备场景，在小型五金加工坊、电子装配产线、职业院校实训工位中都能找到适配的使用场景，相比大型气动、液压冲压设备，它不需要外接动力源，对安装场地的水电配套没有硬性要求，单人即可完成操作，适配多品种小批量的柔性加工需求。从结构设计逻辑来看，整套机构采用立式布局，底部的安装底板预留了标准化的安装孔位，可直接固定在常规工作台面上，安装边界控制在小尺寸桌面工位范围内，不需要额外做地基固定，整体重心落在底座几何中心位置，手动操作时不会出现侧倾晃动的问题。上部的传动部分采用齿轮齿条啮合结构，搭配侧面的手动操作摇柄，操作人员转动摇柄时，

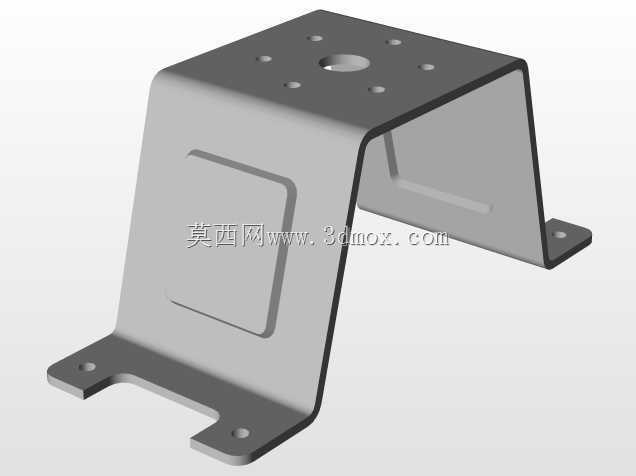

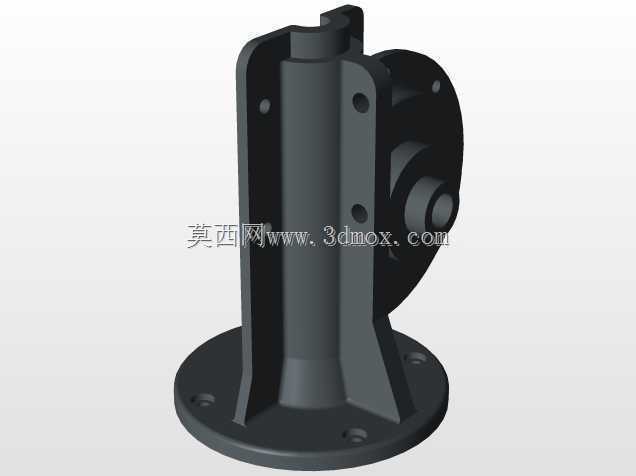

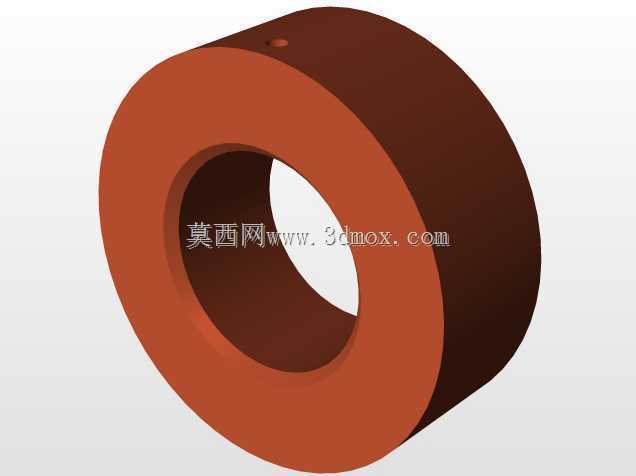

　　齿轮组将旋转运动转化为压杆的垂直直线运动，传动比经过匹配设计，操作人员只需要施加较小的摇动力，就能在压头末端获得足够的冲压力，满足薄铝板、薄铜板、0.5mm以下冷轧钢板的冲裁以及小型五金件的压装需求。压头部分设计了通用安装接口，可根据不同的加工需求更换冲头、压头、简易冲孔模具，不需要对主体结构做改动就能适配不同的作业工序。两侧的立式支撑板采用对称式设计，既作为传动组件的安装承载基座，也为压杆的上下运动提供导向约束，避免压合过程中出现偏载，保证冲压作业的位置精度。下部的支撑支架采用折弯成型的钣金结构，在压头与底座之间留出足够的工件放置空间，可适配不同高度的工装夹具放置，底座上的工位平台预留了模具安装定位槽，

　　更换不同工序的模具时可快速定位，减少调试校准的时间。整套机构的运动部件都做了限位设计，压杆上行、下行都有硬限位保护，避免操作不当导致传动部件脱开，摇柄位置设置在操作人员顺手的侧方，符合人工操作的人机工程学要求，长时间操作也不容易产生疲劳。在实际使用中，这类手动冲压机构常用来完成小型零件的铆接、压印、冲孔、浅拉伸工序，对于没有压缩空气配套、不需要高节拍连续冲压的作业场景，它的结构可靠性更高，维护成本极低，日常只需要定期在齿轮啮合面、压杆导向面添加润滑脂就能长期稳定运行，没有复杂的电控、液压元件，故障率远高于动力驱动的冲压设备。设计过程中对各承载部件的受力做了校核，立式支撑板、底座、支撑支架的厚度都经过受力验算，

　　满负载冲压时不会出现结构形变，保证长期使用的精度保持性，各连接位置采用紧固件装配，不需要焊接组装，零部件加工难度低，普通机加工车间就能完成全部零件的加工制作，适合作为小型加工设备的自制参考结构，也可作为手动冲压设备改型设计的基础结构框架。
