压力机气动回转台带轴轴承组件

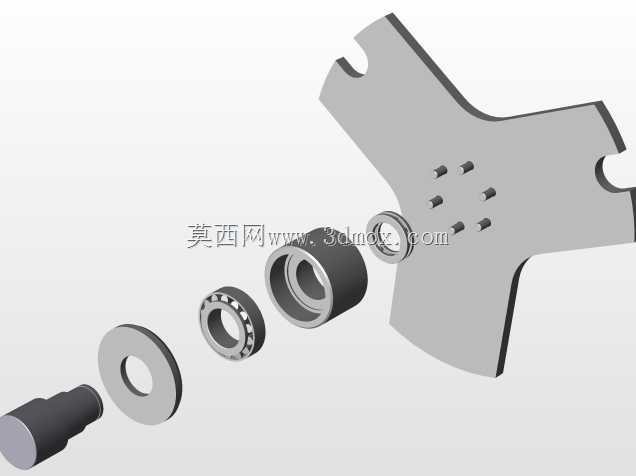

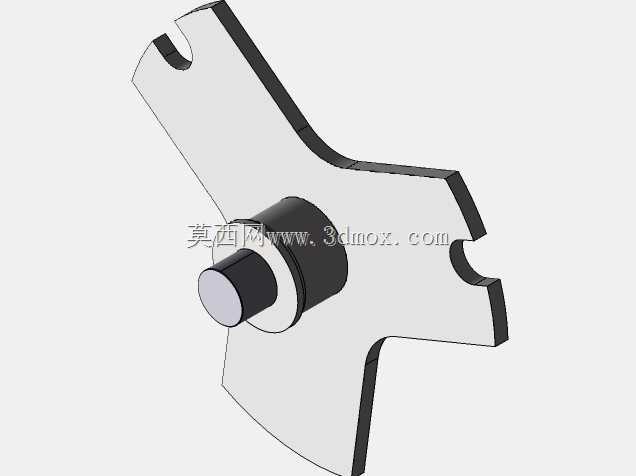

　　这套回转组件是气动压力机工位切换的核心执行部件，主要应用在多工位连续冲压、压装类压力机的工作台分度环节，替代传统人工转位操作，适配需要在单次设备循环内完成多工序加工的生产场景，比如小型五金件的压装、铆接、整形工序，能在不挪动工件装夹位置的前提下完成工位回转，减少重复装夹带来的定位误差。从结构设计来看，组件采用分体式装配逻辑，核心承载件为三爪式星形转盘，盘面预留的多组安装孔位可直接固定工装夹具，三个对称分布的卡槽用于工位到位后的机械锁止，避免压装作业时转盘受轴向载荷发生偏移。转盘中心集成的轴系采用深沟球轴承作为回转支撑，轴承内圈配合阶梯式转轴，转轴一端延伸出的轴段用于连接气动驱动拨叉，轴承外侧设置的挡圈与轴套配合，

　　可限制轴系的轴向窜动，整套轴系的径向跳动公差控制在0.02mm以内，保证回转过程中盘面的平面度偏差不影响压装精度。安装边界方面，转盘的最大外轮廓尺寸适配常规1吨到5吨级小型气动压力机的工作台面安装孔距，转轴的伸出端长度可根据不同设备的机架厚度做适配调整，轴承座的外径与机架安装孔采用H7/h6间隙配合，装配时无需额外加工定制衬套即可完成预装。设计过程中优先考虑了压装工况下的轴向承载能力，转盘的板材厚度经过载荷校核，可承受最大8kN的轴向压装力而不发生塑性变形，三爪对称结构让转盘在回转时的动平衡性能更优，高速分度时不会产生明显的离心振动，适配气动驱动下的快速转位需求，单次转位动作可在0.5秒内完成，匹配压力机的连续作业节拍。

　　轴系的润滑通道预留了注油空间，日常维护时可直接在不拆解转盘的情况下完成轴承润滑，减少设备停机维护时间，各配合面的公差设定兼顾了装配便捷性与传动精度，没有多余的冗余结构，整体组件可直接作为模块化部件替换老旧压力机的手动转位机构，也可集成到新设计的多工位气动压装设备中作为标准工位单元使用。
