极简曲面造型智能黑板阅读器结构设计

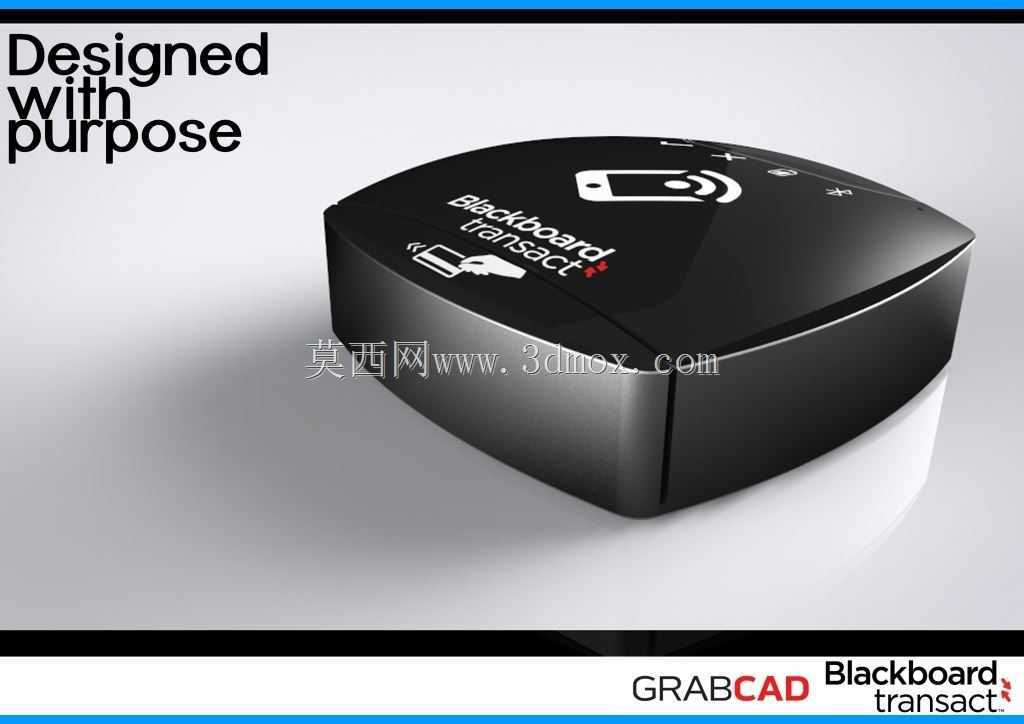

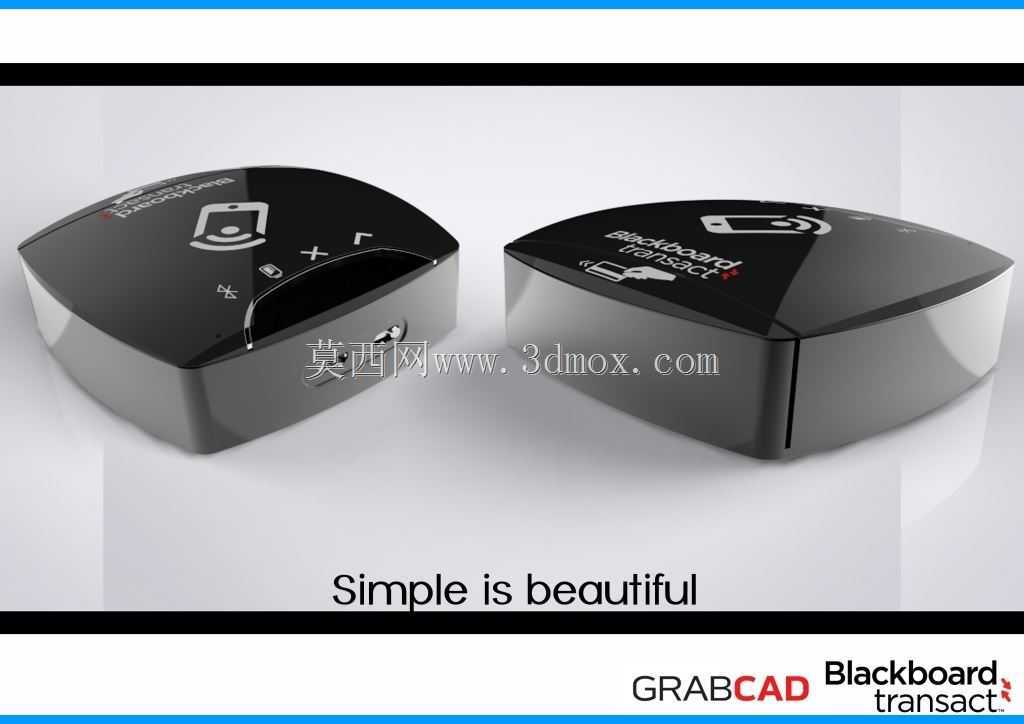

　　这款桌面式智能识别终端的结构设计，核心围绕近距离非接触识别场景做适配，日常可放置在办公桌面、前台接待区、教室讲台等位置，完成身份卡识别、内容快速读取、交互指令触发等操作，替代传统插卡式、按键式识别设备，减少实体接触带来的部件磨损问题。整机外壳采用一体化曲面过渡设计，上盖为高光耐刮材质，操作区域的触控标识直接做在壳体表层，没有凸起的物理按键，日常清洁时可以直接擦拭表面，不会出现按键缝隙积灰、液体渗入损坏内部电路的问题。底部壳体做了微弧收边处理，放置在平整桌面时，整机与桌面的接触面积控制在壳体投影面的百分之八十五左右，预留的间隙可以容纳防滑胶垫安装，胶垫厚度控制在1.2毫米，既不会让整机显得过于厚重，也能避免设备放置时出现滑动，

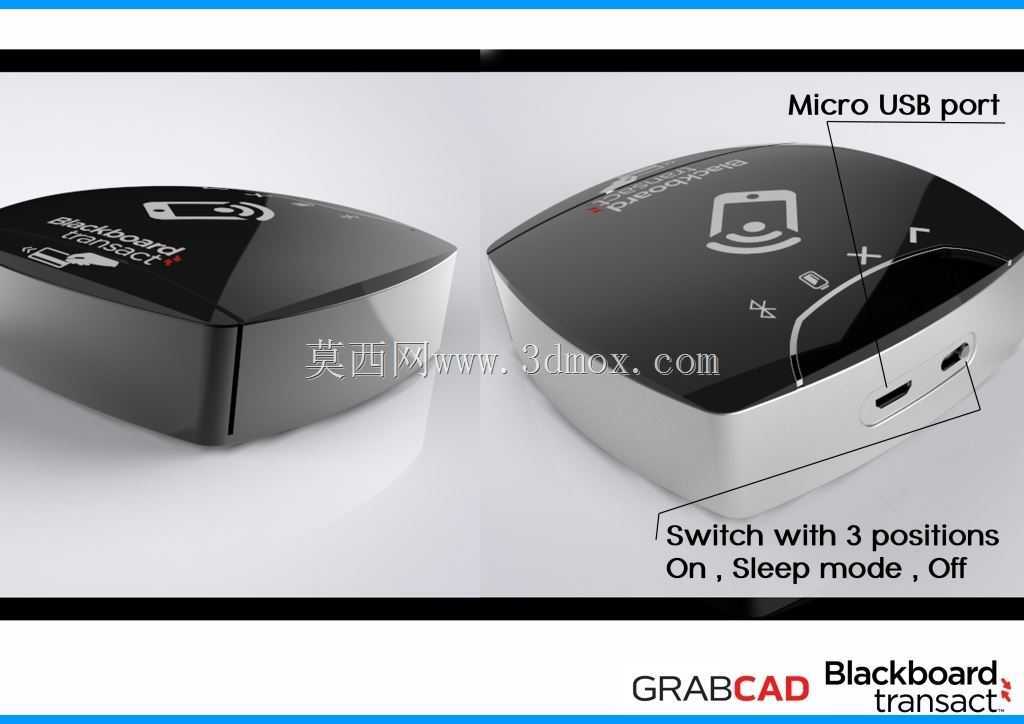

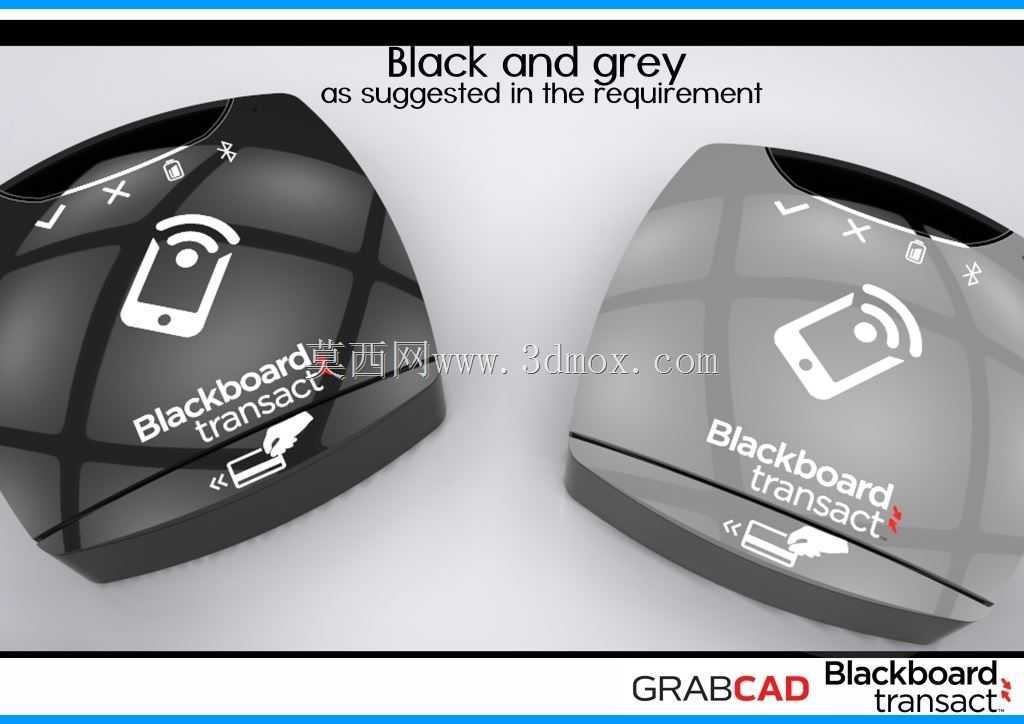

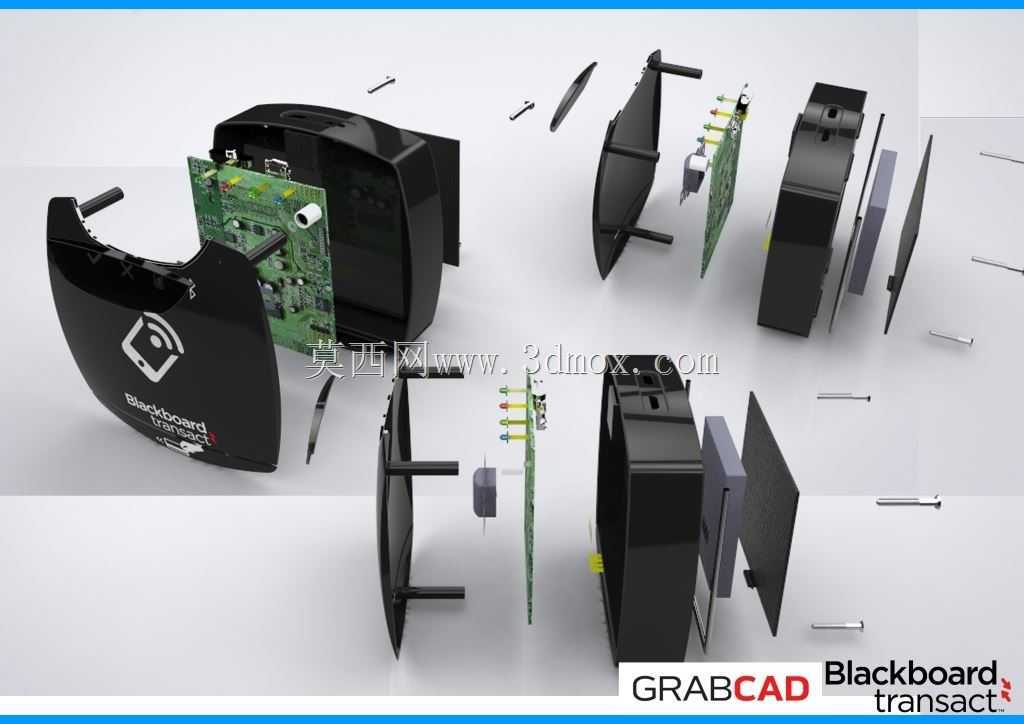

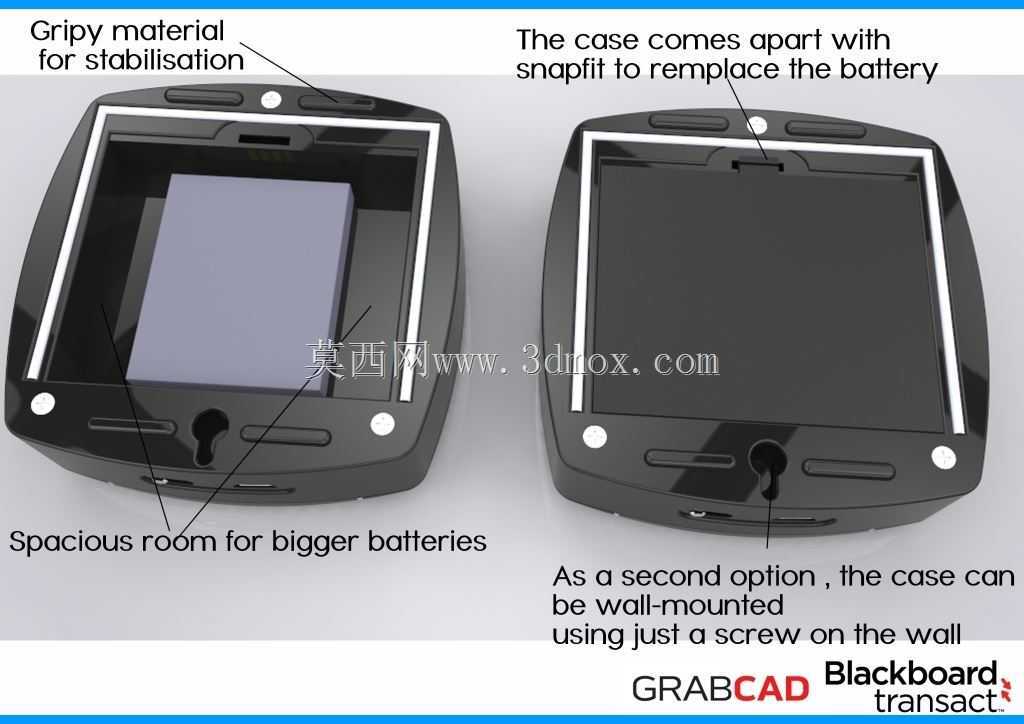

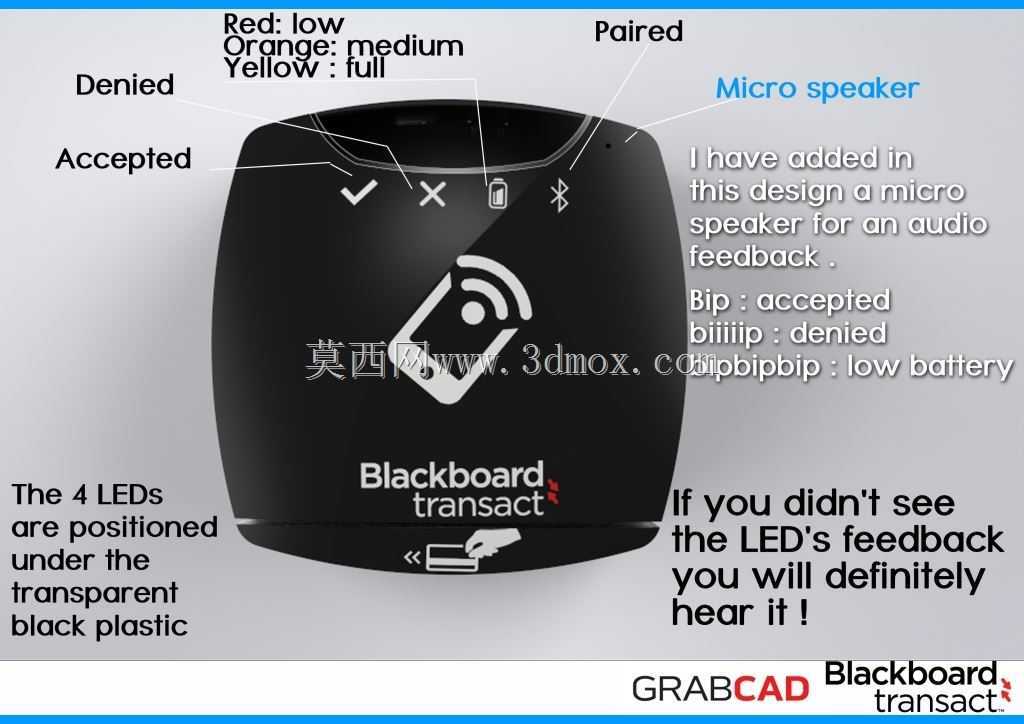

　　同时给底部的散热孔留出足够的空气流通空间。内部结构采用分层堆叠设计，最上层是触控感应层与识别天线模块，中间层为主控电路板，最下层为供电与接口模块，各层之间通过定位柱与卡扣固定，减少螺丝使用量，装配时可以直接按层级扣合，后期维护拆解也不需要复杂工具。壳体侧面没有做多余的开孔，所有外接接口都集中在设备后侧的内凹区域，包括供电接口、数据传输接口，接口位置距离桌面高度为8毫米，适配常规线材的插拔弯曲半径，不会出现线材弯折过度导致接触不良的问题。操作区域的功能标识布局经过反复调整，识别区位于壳体上表面中心位置，触控按键围绕识别区做弧形排布，用户操作时手腕可以自然搭在桌面，手指不需要大角度移动就能触碰到所有功能按键，

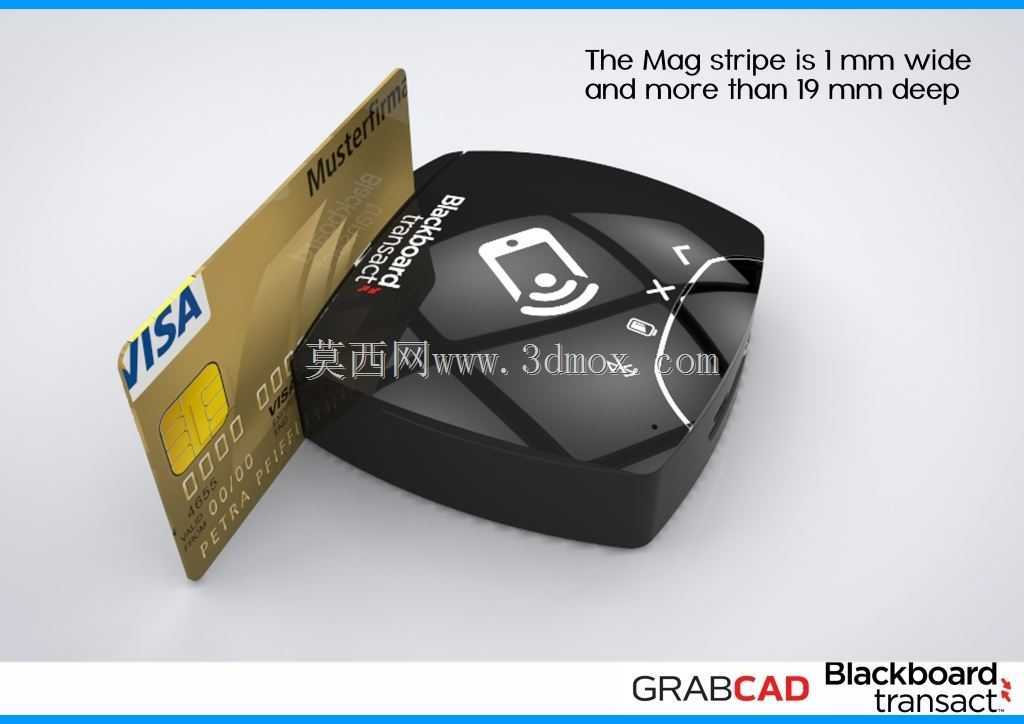

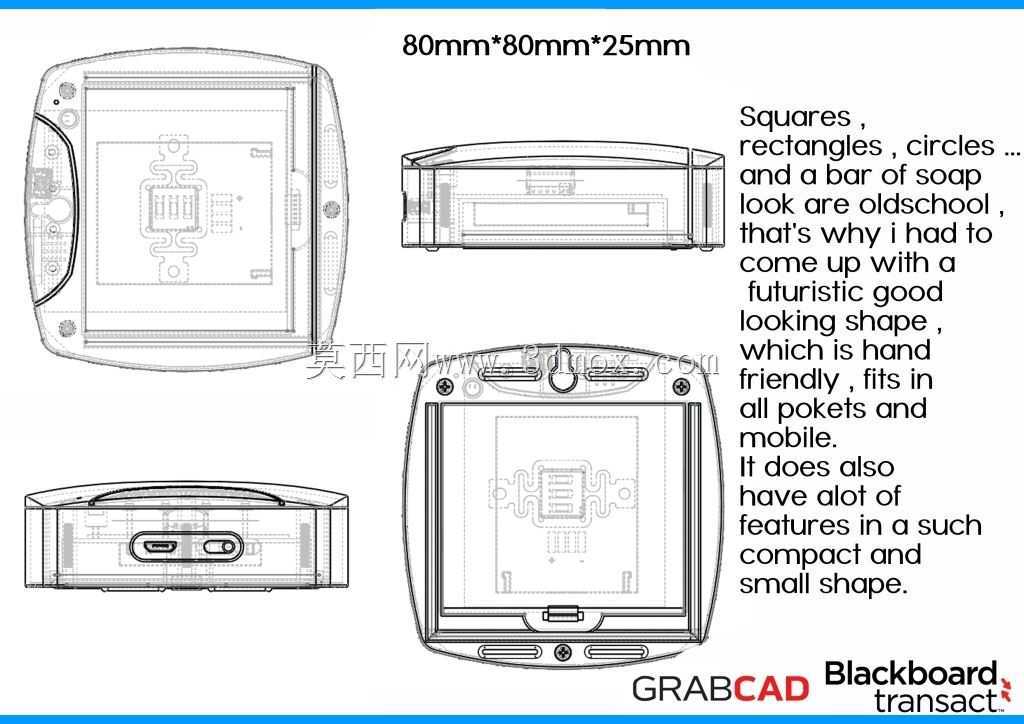

　　长时间操作也不会产生手腕疲劳。壳体的边角全部做了R3以上的圆角处理，没有尖锐棱角，日常搬运、挪动时不会磕碰划伤，同时曲面造型也能降低壳体注塑成型时的应力集中问题，减少生产过程中的翘曲变形概率。整机的整体高度控制在32毫米以内，放置在桌面不会遮挡后方的显示器视线，适合多设备协同的办公场景使用。内部电路板的固定位置做了防震筋位设计，设备意外从桌面滑落时，筋位可以分散冲击力，避免电路板上的贴片元件出现虚焊脱落问题。识别天线的安装位置与上盖内表面保持2毫米的间距，避免金属壳体对识别信号产生屏蔽，保证非接触识别的有效距离稳定在5厘米以内，既不会出现距离过远误识别的问题，也不会因为距离过近导致卡片放置位置要求过于严苛。
