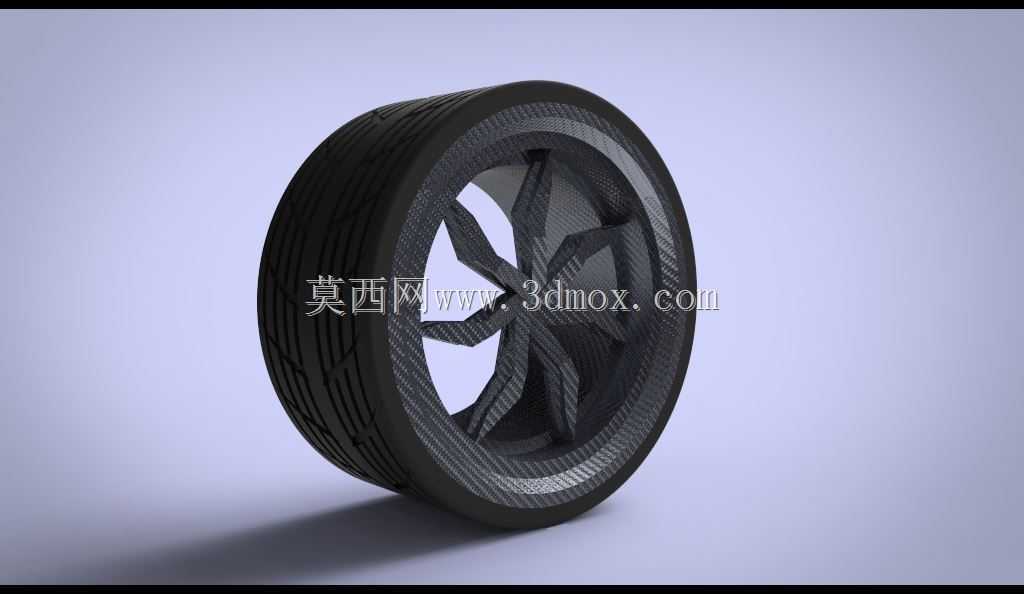

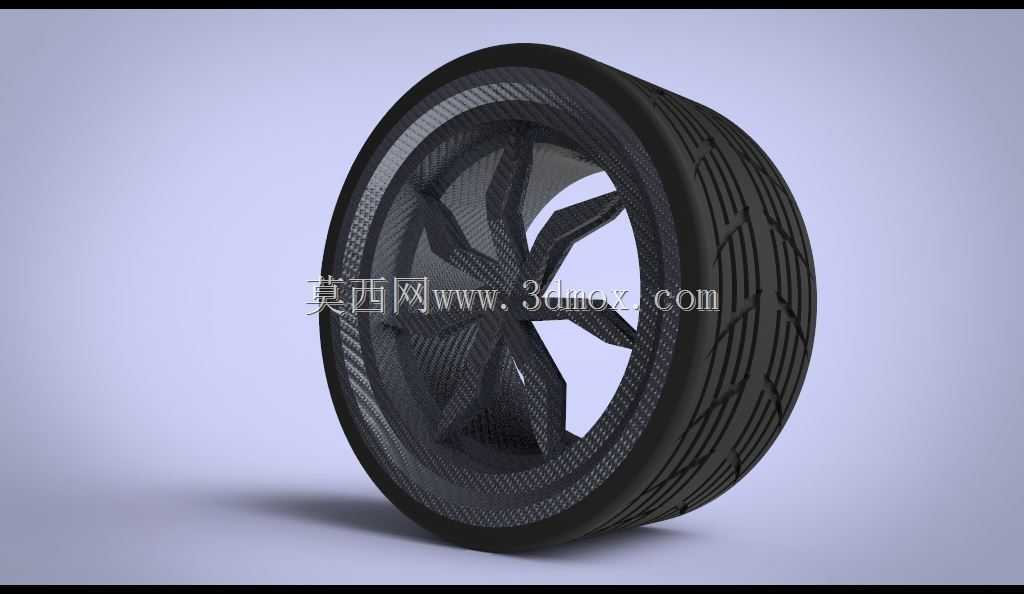

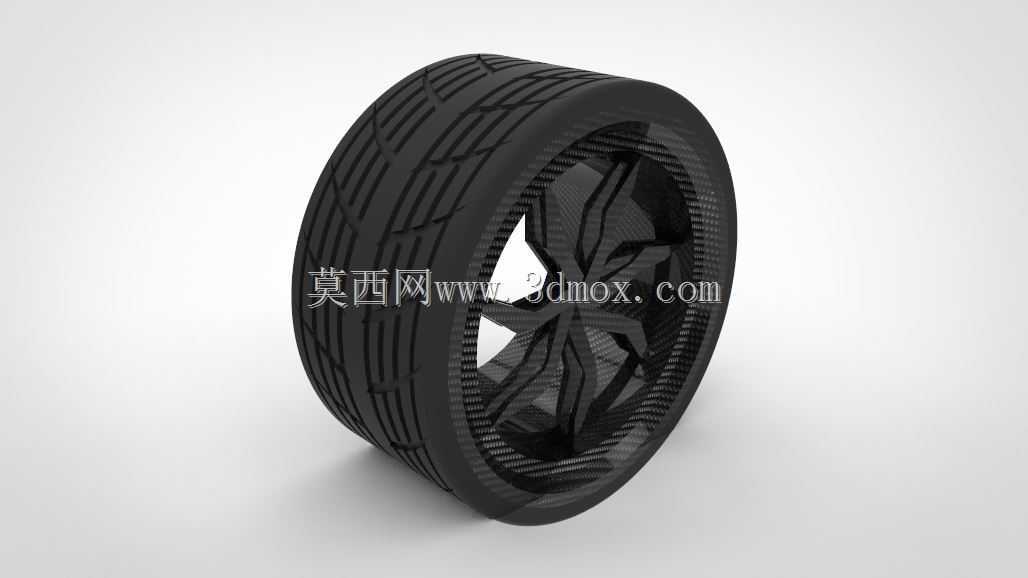

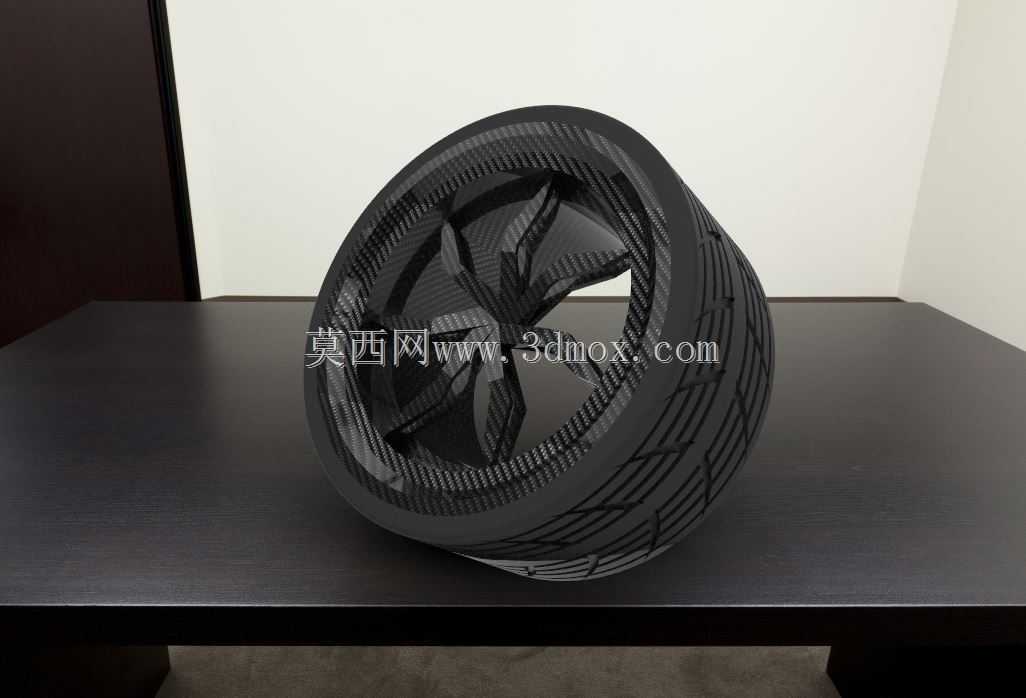

碳纤维一体式汽车轮辋轮胎组合结构

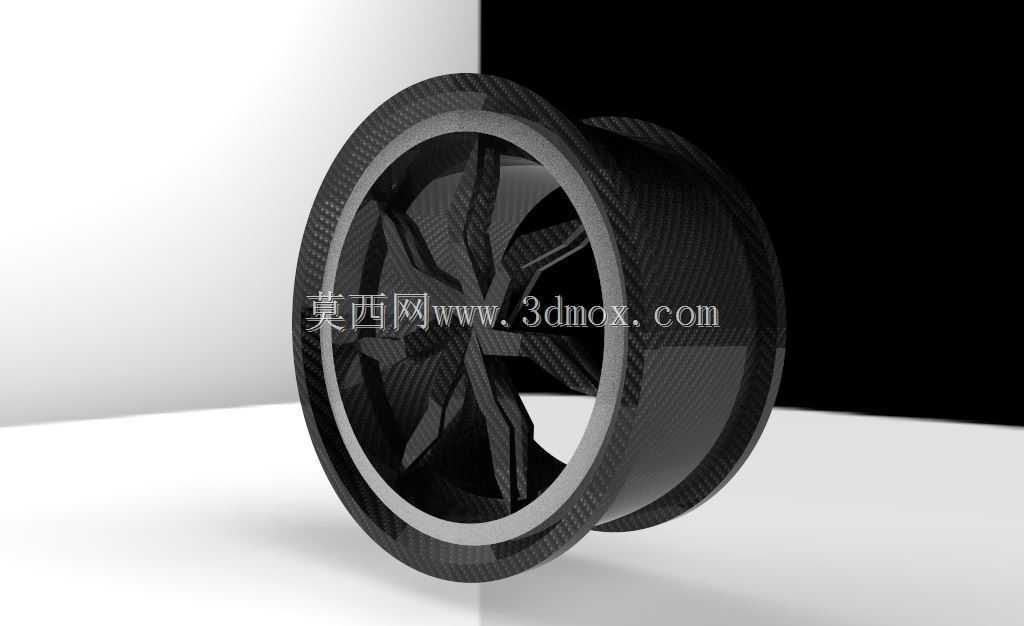

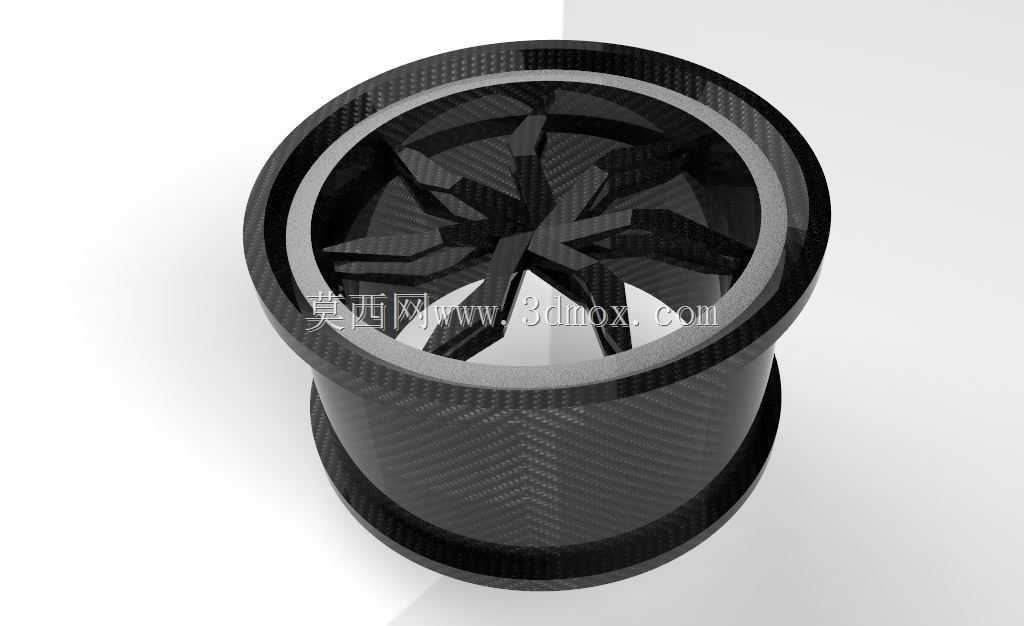

　　该轮辋轮胎组合采用碳纤维材质打造，主要面向乘用车改装、高性能概念车开发场景，可适配小批量定制化跑车、电动性能车的行走系统需求，在非道路用展示样车、赛事训练用车的轮端结构验证环节也可作为参考结构使用。从功能特性来看，碳纤维材质的应用大幅降低了轮端簧下质量，相比同尺寸传统铝合金轮辋搭配橡胶轮胎的组合，整体重量可降低40%以上，能有效减少悬架系统的往复惯性负荷，提升车辆行驶过程中车轮的贴地性能，优化转向响应速度。设计过程中，轮辋采用辐条与轮辋本体一体成型的结构思路，辐条采用非对称流线型布局，在保证辐条抗弯、抗扭截面模量满足轮端冲击载荷要求的前提下，尽可能削减了非受力区域的材料厚度，轮辋与轮胎接触的胎圈座位置预留了标准的安装止口，

　　可兼容同规格常规真空轮胎的安装尺寸边界，不需要额外定制特殊规格的轮胎就能完成装配。轮胎部分的胎面花纹采用交错式斜向沟槽设计，沟槽深度与排布密度兼顾了干地抓地性能与雨天排水效率，胎侧区域做了等厚度加强处理，可承受轮辋传递的侧向载荷，避免高速过弯时胎侧出现过度形变。从安装边界来看，该轮辋的中心孔定位直径、螺栓孔分布圆直径均参考常规紧凑型性能车的轮端参数设计，轮辋偏距设置在合理区间，安装后不会与车辆的制动卡钳、悬架摆臂发生运动干涉，轮胎的整体外径与同规格常规轮胎保持一致，不需要对车辆的轮拱、轮眉结构做额外切割修改就能完成换装。在结构验证层面，该模型的轮辋部分做了等壁厚处理，可直接导入有限元分析软件进行径向冲击、弯曲疲劳工况的仿真计算，轮胎部分的花纹块结构可用于胎面接地压力分布的模拟分析，为后续的材质铺层优化、结构参数调整提供基础三维数模参考。
