汽车底部碳纤维纹理空气扩散器结构设计

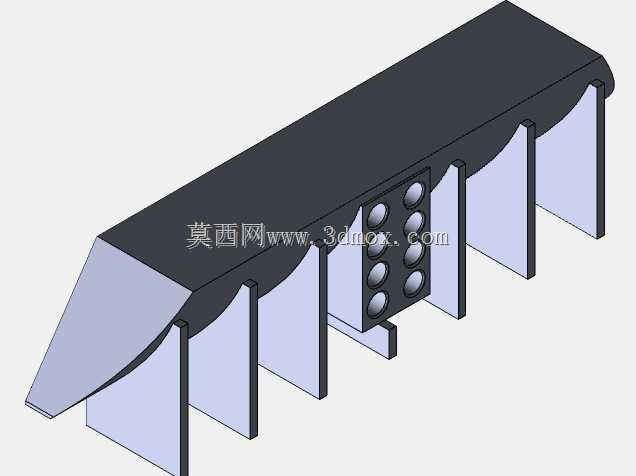

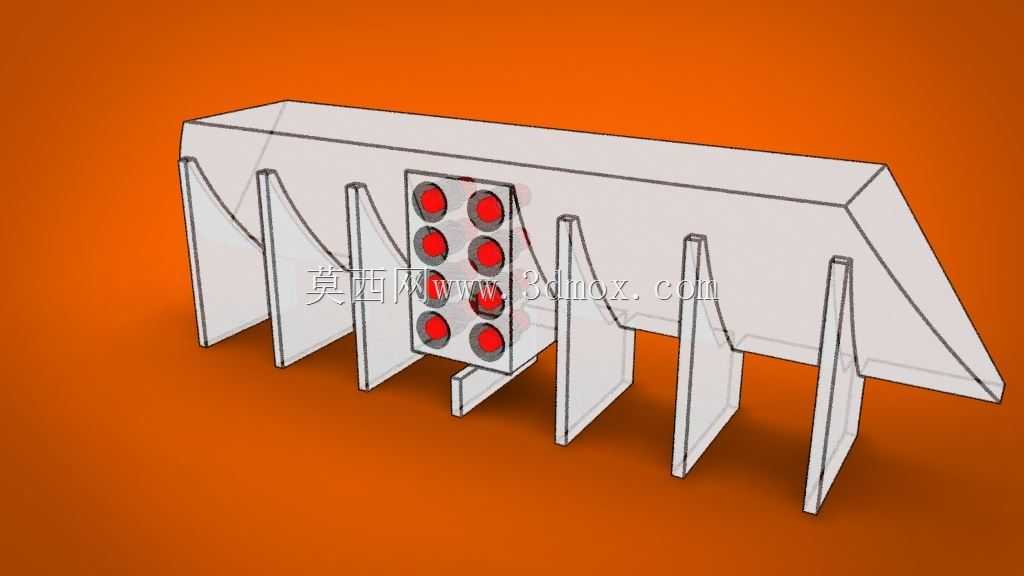

　　在汽车空气动力学开发流程中，底盘扩散器是决定整车下压力表现、高速行驶稳定性的核心结构件，这类部件的设计需要同时兼顾气流梳理效率、底盘安装空间适配、整车外观协调性三个核心维度，不能单纯追求气动效率而忽略装车适配性。本次设计的扩散器采用多段式纵向导流鳍片布局，整体采用上窄下宽的楔型截面，从车头朝向车尾方向逐步抬升扩散腔道的容积，能够将车底高速流动的低压气流逐步减速增压，在车尾区域顺畅导出，避免车底气流在尾部形成乱流涡旋，减少整车气动升力，提升高速行驶时轮胎的抓地极限。

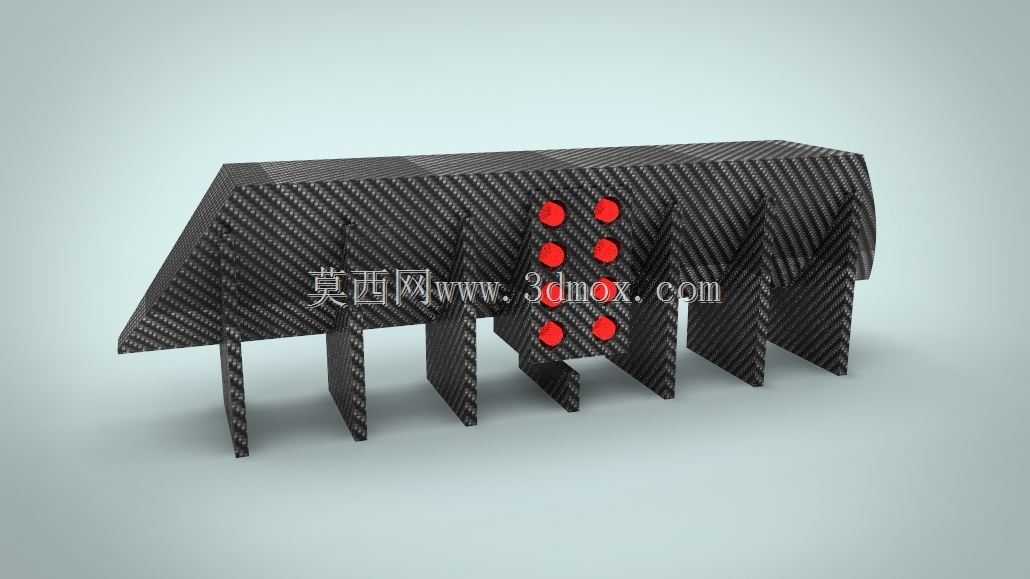

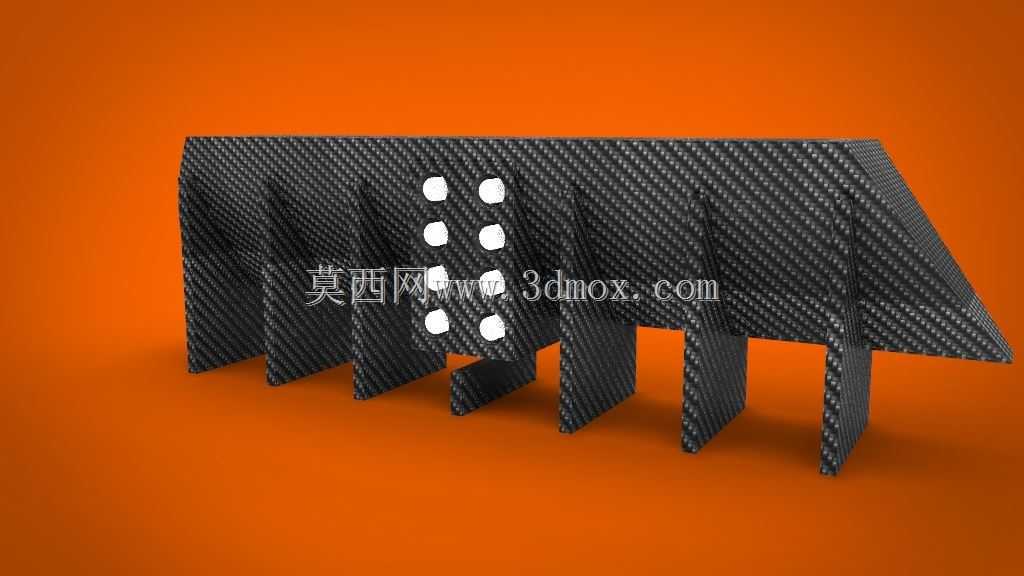

　　从结构细节来看，扩散器主体表面采用碳纤维纹理的铺层设计思路，在建模阶段就预留了碳纤维复合材料成型的壁厚余量，整体壁厚控制在3mm-5mm区间，既满足复合材料铺层工艺的最小厚度要求，也能控制部件自身重量，避免增加过多簧下质量。纵向导流鳍片采用不等长布局，靠近车身中轴线的鳍片长度更长，向车身两侧逐步缩短，这种布局能够匹配车底不同区域的气流流速差——中轴线区域气流流速最高，更长的鳍片可以更好地梳理核心气流，两侧较短的鳍片则可以规避车轮滚动带来的乱流干扰，避免扩散器内部气流被轮边紊流打散。鳍片的安装端采用一体化的连接支脚设计，支脚位置对应汽车底盘原厂的预留安装孔位，不需要额外在底盘上打孔改装，支脚的高度预留了15mm的调节余量，可以适配不同降低幅度的改装悬架行程，避免车辆行驶过程中扩散器剐蹭地面。

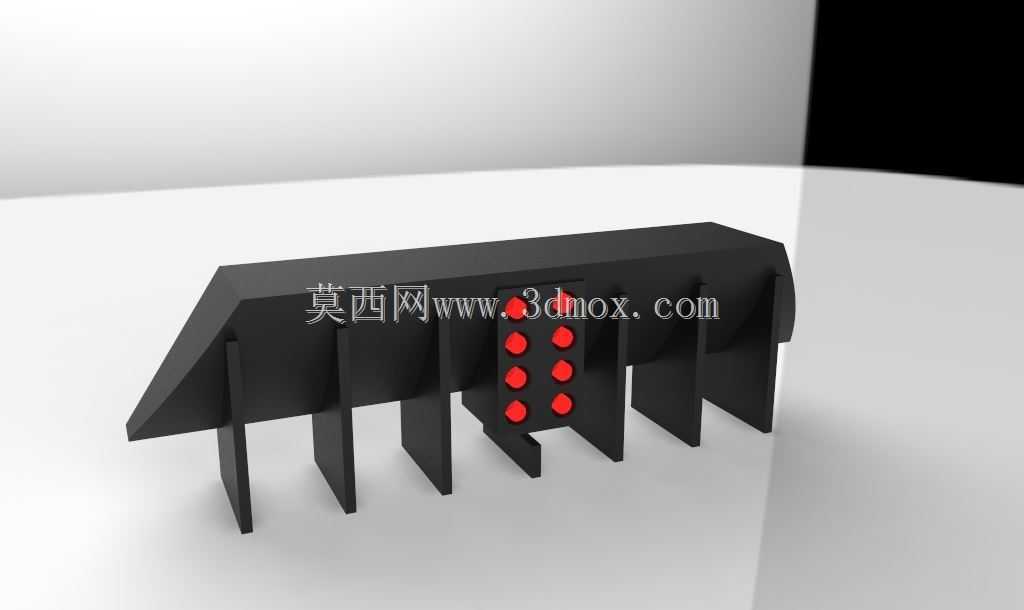

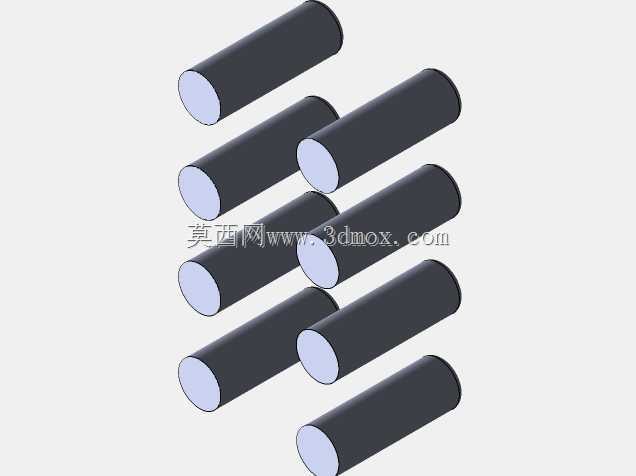

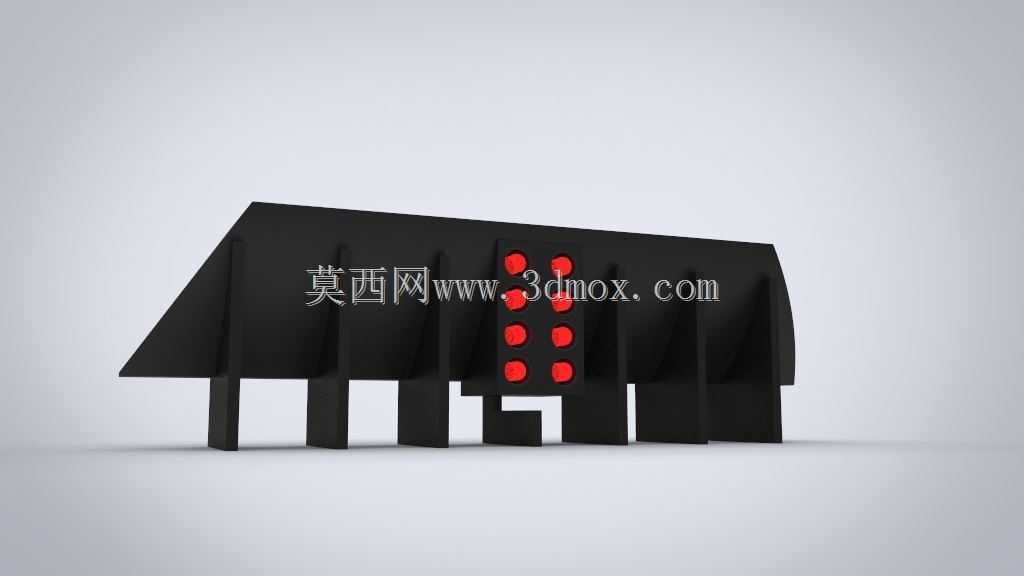

　　扩散器尾部集成了阵列式的红色反光标识安装位，八个安装位采用两列四行的对称布局，既可以满足道路行驶的安全标识要求，也不会破坏扩散器的整体气动外形，标识安装位采用沉台设计，安装后反光片表面与扩散器表面齐平，不会产生额外的气流凸起干扰。在设计过程中，需要反复校核扩散器的整体外轮廓边界，确保其宽度不超过车身两侧轮距的外边缘，纵向长度从后轴前方延伸至车尾保险杠下沿，不会超出车身尾部的整体轮廓，避免影响车辆的通过性与泊车安全。扩散器的上表面采用与底盘齐平的贴合设计，安装后可以完全封堵底盘与扩散器之间的缝隙，避免气流从缝隙处窜入扩散器腔道内部，破坏预设的气流压力梯度。

　　针对不同车型的适配需求，该扩散器的导流鳍片角度预留了参数化调整空间，在三维建模阶段将鳍片的安装角度、长度、间距都设置为可驱动参数，可以根据不同车型的底盘离地间隙、尾部造型、车底气流分布特性快速调整结构参数，不需要重新进行整体建模。在实际装车测试中，这类多鳍片扩散器能够在时速80km/h以上开始产生明显的下压力增益，相比无扩散器的原厂底盘状态，车尾下压力可以提升15%-20%，同时能够降低整车气动阻力系数约0.02，兼顾了下压力提升与风阻控制的平衡，既适用于民用改装车的街道行驶场景，也可以满足赛道日竞技驾驶的空气动力学需求。
