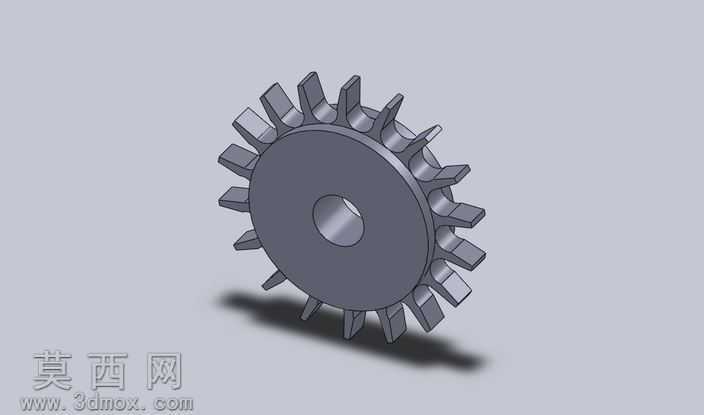

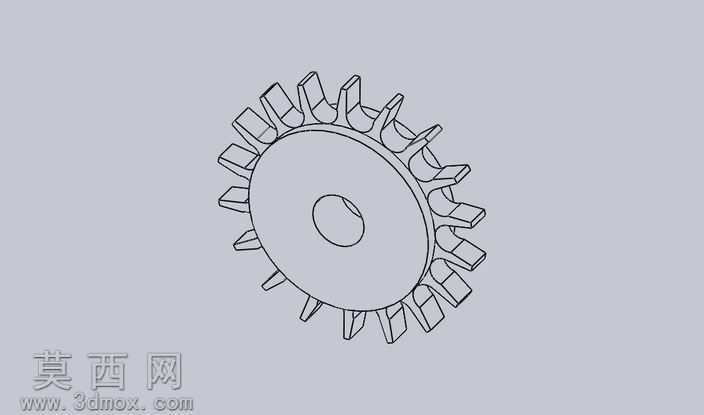

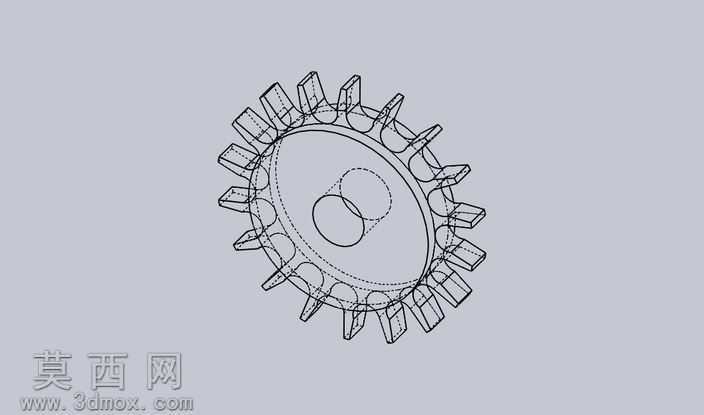

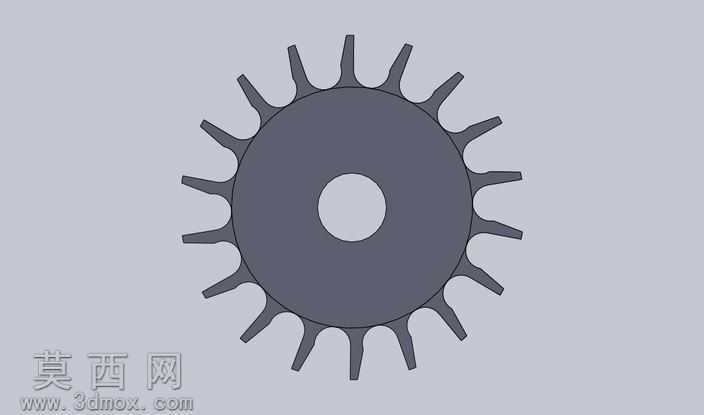

齿形传动链轮三维结构设计模型

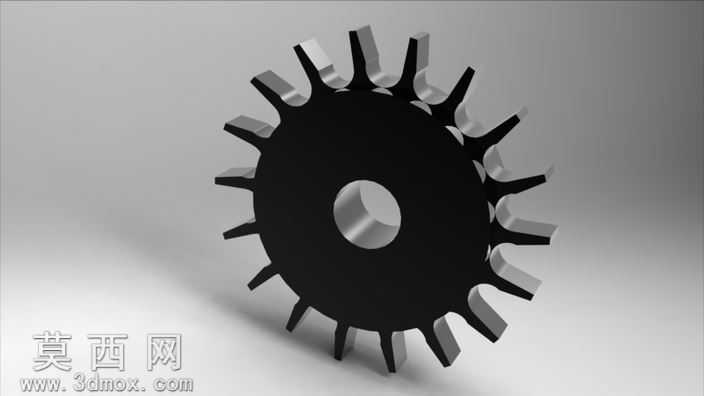

本模型为齿形传动链轮，采用SolidWorks三维建模软件完成全参数化设计，建模过程严格遵循链传动设计规范，精准还原齿形链轮的核心结构特征。建模初始阶段首先确定链轮的核心设计参数，依据匹配链条的节距、滚子直径、齿数等核心参数绘制基准草图，以链轮中心为原点建立全局坐标系，先绘制链轮轮毂的中心安装孔草图，通过拉伸凸台命令生成轮毂基体，保证轮毂的轴向厚度与安装轴径的适配尺寸符合机械设计标准。齿形部分的建模是本模型的核心环节，通过精确计算齿槽的轮廓曲线，采用放样与阵列结合的方式完成轮齿的创建：首先绘制单个轮齿的齿顶、齿根、齿侧轮廓草图，通过拉伸凸台生成单个轮齿实体，再以链轮中心轴为阵列基准，按照设定的齿数完成圆周阵列，保证每个轮齿的齿距误差控制在建模精度允许范围内，轮齿的齿形倒角、齿根过渡圆角均按照实际加工工艺要求添加，避免应力集中问题。模型的材质配置模拟实际链轮常用的45号钢材质，在渲染环节添加了金属哑光质感，调整环境光与阴影参数，清晰呈现轮齿的立体结构与轮毂的装配特征，模型的所有特征均保留参数化关联，可通过修改齿数、节距、轮毂直径等核心参数快速生成不同规格的齿形链轮，适配不同的链传动设计需求。整体结构分为轮齿工作区与轮毂安装区两部分，轮齿部分负责与链条啮合传递扭矩，轮毂部分的中心通孔用于与传动轴配合安装，端面无多余冗余结构，符合实际链轮的轻量化与强度平衡设计要求，建模过程中对齿形啮合面做了平滑处理，保证后续装配模拟时链条与轮齿的啮合运动无干涉，可直接用于链传动系统的装配仿真、运动干涉检查以及工程图的导出生产。
