圆柱螺旋压缩弹簧三维结构设计作品

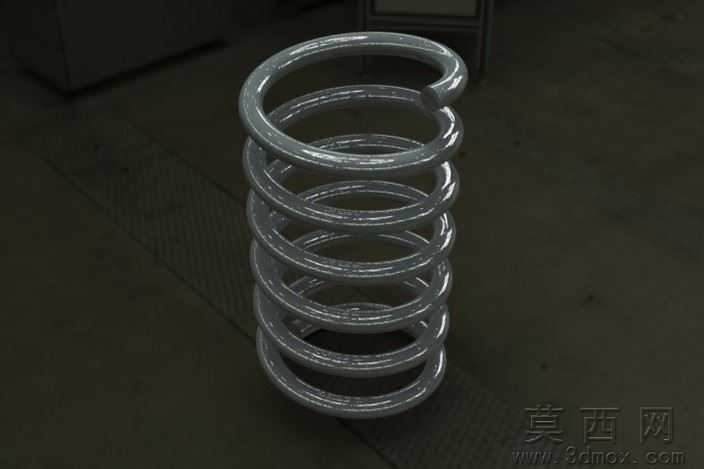

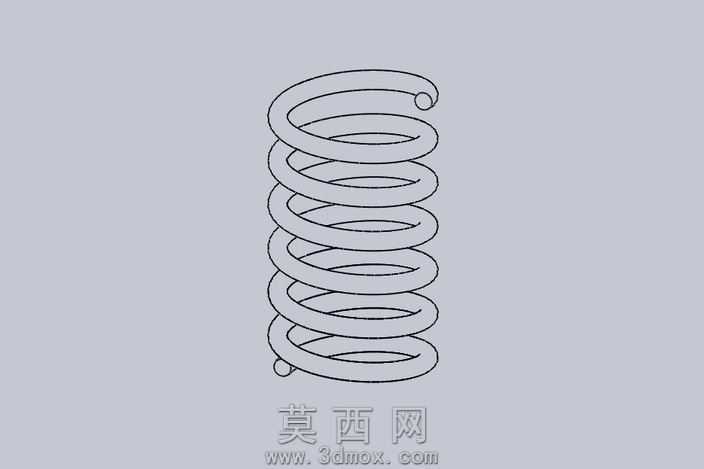

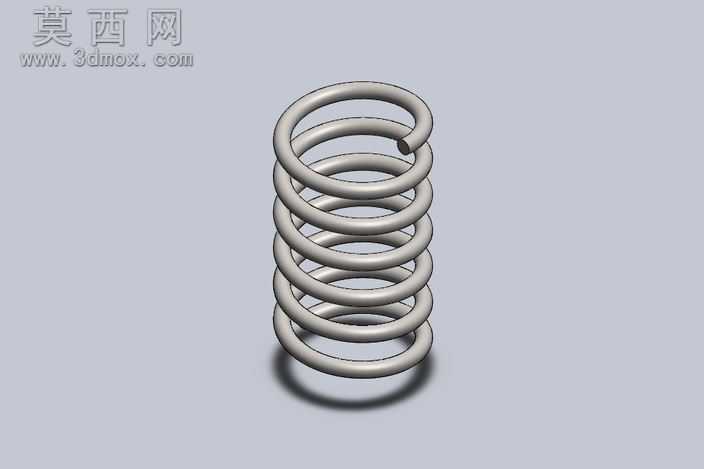

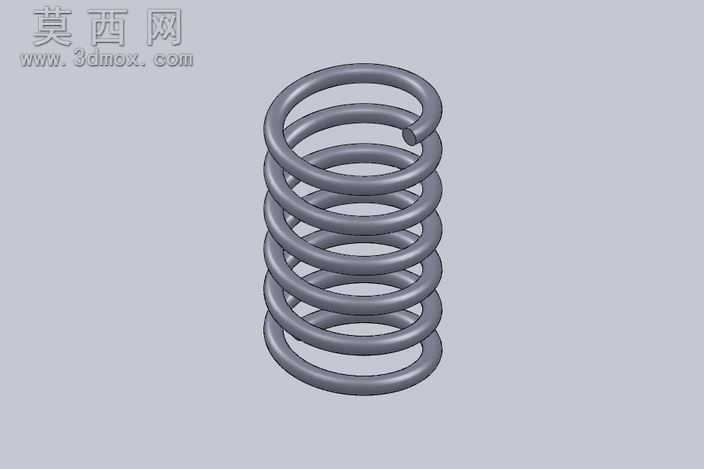

本作品为圆柱螺旋压缩弹簧的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程构建，首先通过绘制弹簧丝截面圆形轮廓与螺旋线路径，利用扫描特征生成弹簧主体螺旋结构，针对弹簧两端的并圈磨平结构，通过螺旋线端点约束与端面切除特征完成端部处理，保证两端支撑圈与有效圈的平滑过渡，符合常规压缩弹簧的端部结构设计规范。建模过程中对弹簧的中径、节距、弹簧丝直径、有效圈数、总圈数等核心参数进行了全参数化关联设置，可通过修改参数快速调整弹簧规格，适配不同的使用场景需求。材质渲染阶段，为模型赋予了金属弹簧常用的弹簧钢材质，调整材质的金属度、粗糙度与反射参数，还原弹簧钢表面经过热处理后的哑光金属质感，同时添加了细微的表面纹理，模拟实际弹簧生产过程中留下的轻微加工痕迹，避免渲染效果过于塑料化。结构设计上严格遵循圆柱螺旋压缩弹簧的力学特性要求，有效圈部分保持均匀节距，保证受力时的均匀变形，两端支撑圈并紧后磨平的端面与弹簧轴线保持垂直，确保弹簧安装后受力均匀，不会出现偏载歪斜的问题。设计思路围绕教学演示与通用机械零件参考展开，模型结构完整还原了标准圆柱压缩弹簧的所有结构特征，没有多余的简化或省略，既可以作为机械设计教学中弹簧类零件的建模参考案例，也可用于机械装配场景中作为标准弹性元件直接调用，帮助设计人员快速完成装配体的构建，减少重复建模的工作量。渲染输出阶段采用了室内工业场景的环境光照，通过柔和的侧光打亮弹簧的螺旋曲面，突出弹簧的螺旋结构层次与金属材质的光影变化，让模型的结构特征能够清晰直观地展现，便于观察者快速理解弹簧的整体形态与结构细节。
