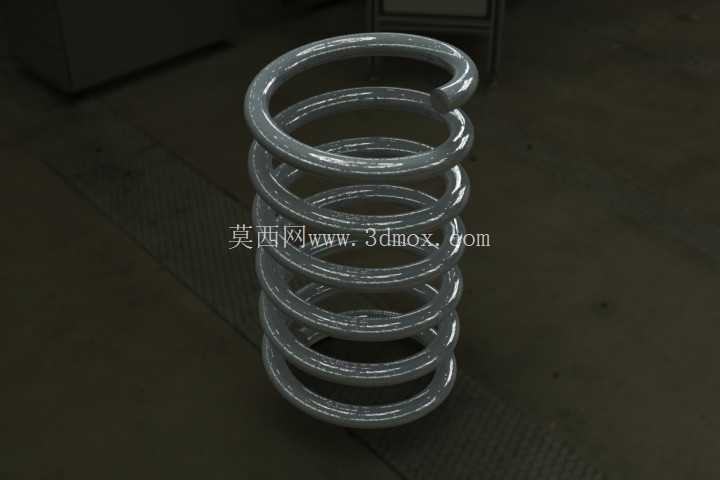

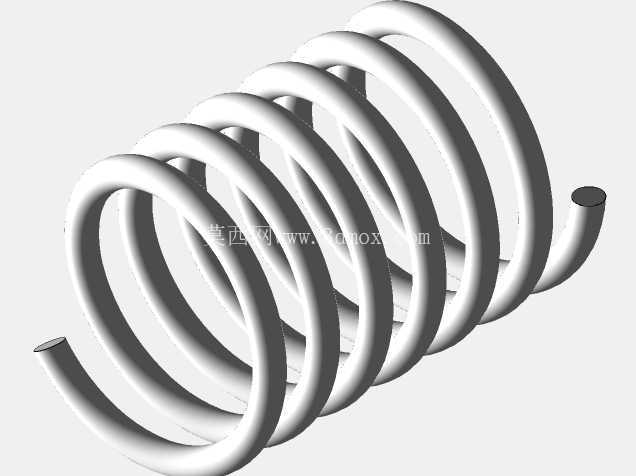

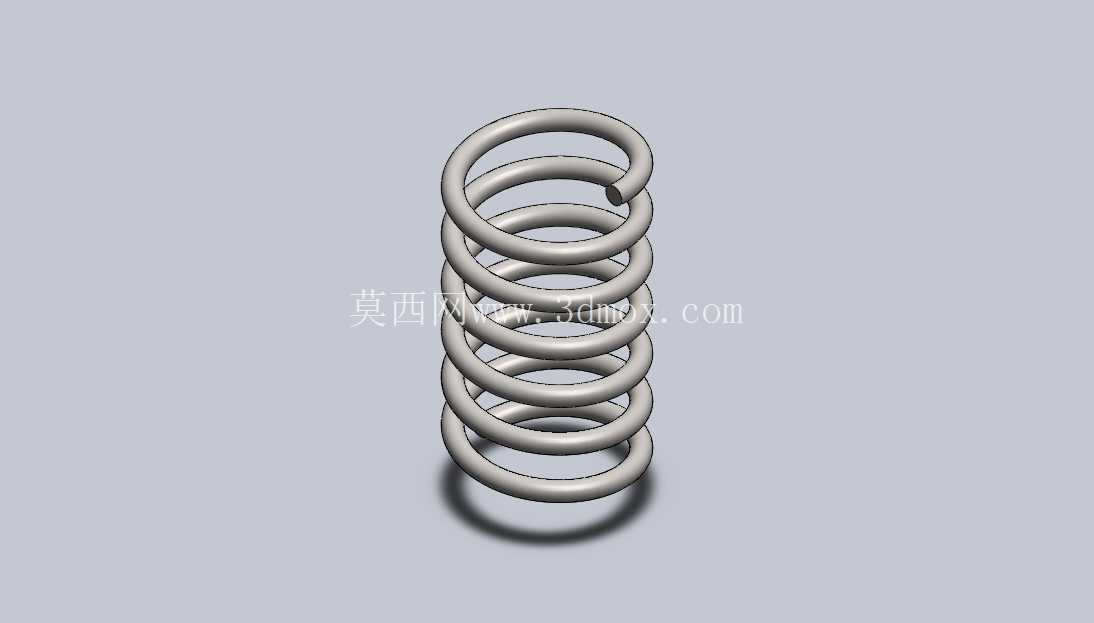

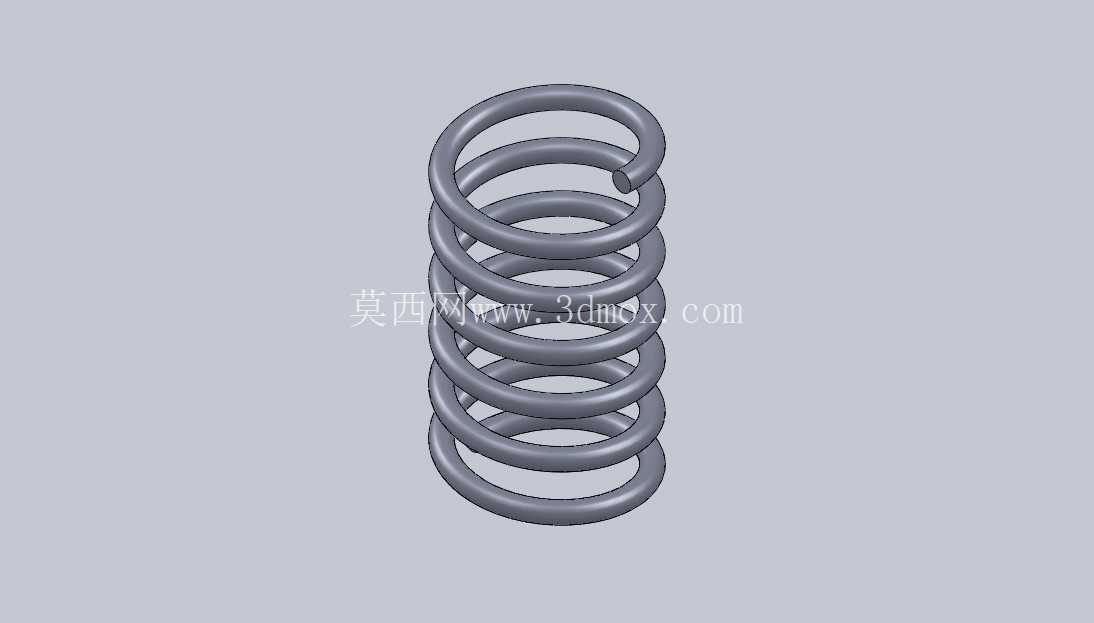

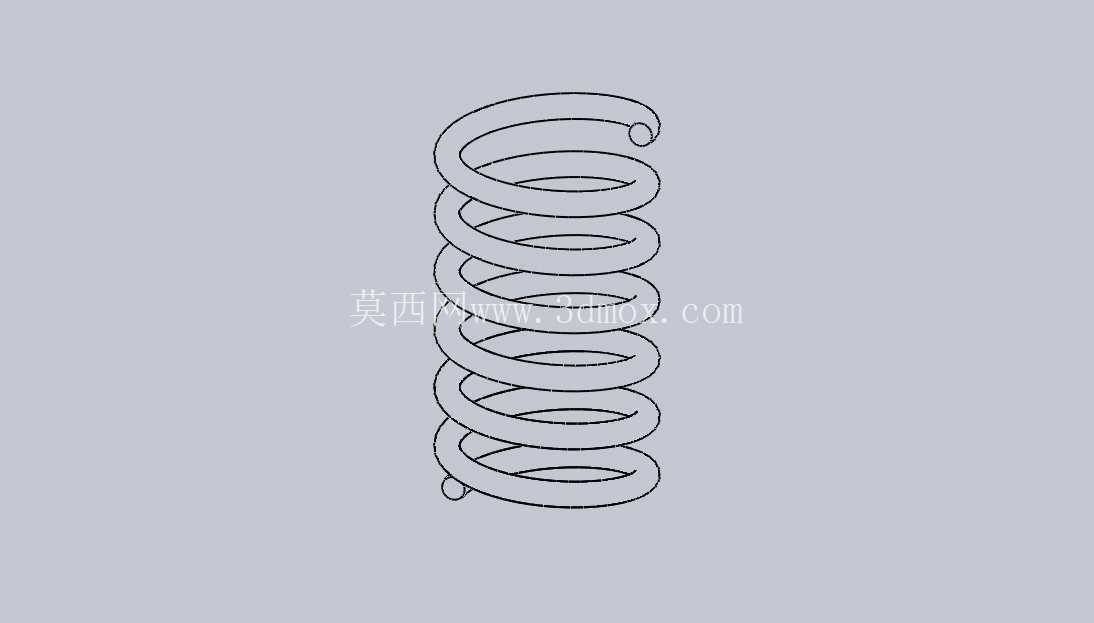

等节距圆柱螺旋压缩弹簧结构设计

　　从结构特性来看，这款弹簧采用等节距等外径的设计思路，簧丝截面为标准圆形，两端的收口结构做了并圈磨平处理，这部分设计细节直接决定了弹簧安装后的支撑稳定性——如果两端不做并圈磨平，弹簧受压时很容易出现端面偏斜、侧向滑移的问题，长期交变载荷下还会因为受力不均出现局部应力集中，大幅缩短疲劳寿命。建模过程中需要重点把控几个核心参数的匹配逻辑：首先是旋绕比的选取，旋绕比过大的弹簧刚性偏软，工作时容易出现轴向失稳弯折，旋绕比过小则卷绕成型难度高，簧丝内侧的残余应力会显著提升，常规通用场景下的压缩弹簧旋绕比一般控制在4-10的区间内，适配多数冷卷成型的加工工艺。在各类机械结构的弹性缓冲、力值补偿场景中，圆柱螺旋压缩弹簧是应用覆盖度最广的弹性元件之一，小到消费电子的按键回弹结构，大到重型工程机械的悬架缓冲组、工业阀门的启闭复位机构，都能见到这类等节距螺旋弹簧的身影。做这类弹簧的三维建模时，首先要锚定实际工况的安装边界：弹簧的自由高度需要匹配安装腔的轴向预留空间，避免预压量不足导致工作行程末端出现刚性冲击，或是预压量过大造成弹簧并圈后失去弹性形变能力。

　　其次是有效圈数的核算，有效圈数直接决定弹簧的刚度系数，需要匹配工况要求的工作载荷与形变量，两端的支撑圈数一般设置为1-2.5圈，保证端面支撑的平整度，这部分结构在建模时需要单独处理端部的节距过渡，避免有效圈与支撑圈衔接处出现曲率突变，造成应力集中点。从安装适配的角度来说，这类弹簧的外径需要比安装导向杆或者安装腔的内径留出足够的径向间隙，一般间隙值取弹簧外径的2%-5%，避免弹簧受压形变时因为外径膨胀出现卡滞，尤其是在高频往复运动的场景下，径向间隙不足会造成弹簧与安装壁的持续摩擦，不仅会产生异常噪音，还会磨损簧丝表面，诱发疲劳断裂。

　　在实际设备选型应用中，这类弹簧常被用于阀门的阀瓣复位结构，当介质压力推动阀瓣开启时，弹簧被压缩储存弹性势能，当介质压力下降到设定值时，弹簧释放弹力推动阀瓣复位实现密封；在自动化输送线的缓冲挡停结构中，这类弹簧可以吸收工件运动的惯性冲击，避免硬碰撞造成工件或者输送线结构的损伤；在小型工装夹具的压紧结构中，弹簧提供持续的预紧力，保证夹具在振动工况下也不会出现松脱。建模时的螺旋线生成需要保证节距的均匀性，除了两端支撑圈的并圈段，中间有效圈部分的节距误差需要控制在合理范围内，否则会出现弹簧刚度非线性的问题，也就是受压过程中不同行程段的弹力输出不符合设计预期。

　　簧丝的扫掠路径需要严格贴合螺旋线的曲率，尤其是端部并圈的过渡段，要保证簧丝表面光滑连续，不能出现建模造成的棱边或者曲面褶皱，否则后续做有限元应力分析时，这些建模缺陷会造成应力计算结果失真，无法准确评估弹簧的载荷极限。另外需要注意的是，弹簧的两端磨平段需要保证足够的支撑面宽度，一般磨平后的端面支撑宽度不小于簧丝直径的3/4，这样安装后弹簧的端面与安装基座的接触面积足够，不会因为局部压强过大造成基座表面压痕，也能进一步提升弹簧受压时的垂直度，避免侧向分力带来的额外损耗。
