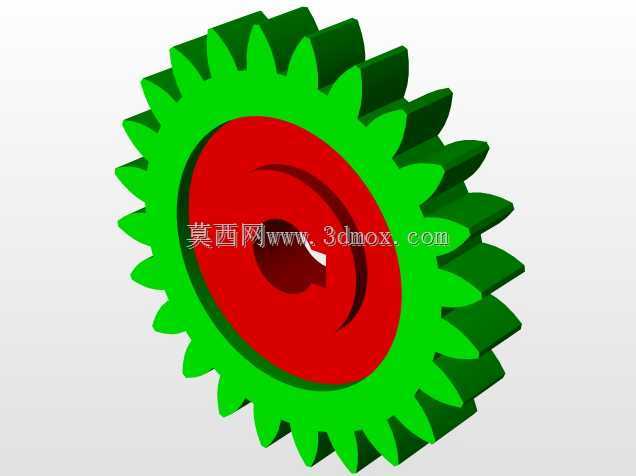

ProE5.0环境下设计的直齿传动齿轮

　　直齿圆柱齿轮是机械传动系统中应用最广泛的基础传动零件之一，这类零件主要依靠轮齿间的啮合作用，在平行轴之间传递旋转运动与扭矩，常见于各类通用机械设备、机床传动箱、小型动力传输单元、轻工机械的传动链路中，相较于斜齿轮，直齿轮不存在轴向分力，安装调试时对轴向定位的容错空间更高，加工工艺也更成熟，适合中低速、载荷平稳的传动场景使用。这款直齿轮的建模过程完全遵循机械设计手册中直齿圆柱齿轮的参数规范，轮齿部分采用渐开线齿廓生成逻辑，先通过参数化定义齿顶圆、齿根圆、分度圆、基圆的基准尺寸，再通过方程驱动生成标准渐开线齿形曲线，经阵列、切除、拉伸等特征操作完成单个轮齿的构建后，沿圆周方向完成全齿阵列，保证每个轮齿的齿形精度、

　　齿距偏差控制在合理的设计范围内，避免啮合过程中出现卡滞、传动不均的问题。齿轮主体采用辐板式结构，中心设置带键槽的安装轴孔，键槽的尺寸与位置匹配对应直径的传动转轴，能够通过平键实现齿轮与轴的周向固定，传递额定扭矩，轴孔周边的轮毂部分做了加厚处理，提升安装位置的结构强度，避免长期受交变载荷作用出现轴孔开裂、键槽崩损的问题。轮缘与轮毂之间的辐板部分做了等厚设计，在保证整体结构刚性的前提下尽可能减轻零件自重，降低传动过程中的转动惯量，提升传动系统的响应速度。齿根位置做了标准圆角过渡，避免应力集中导致的轮齿断裂失效，齿顶部分按照规范做了倒角处理，既可以去除加工毛刺，也能在啮合入齿时起到导向作用，减少啮合冲击带来的噪音与磨损。从安装边界来看，

　　这款齿轮的轴向厚度、齿顶圆直径、轴孔直径都适配常规的平行轴传动安装空间，不需要额外改动周边的支撑结构即可直接替换同参数的标准直齿轮使用，建模过程中所有特征都保留了参数化关联，设计人员可以根据实际传动比、载荷需求调整模数、齿数、齿宽、轴孔直径等核心参数，快速衍生出适配不同工况的同系列直齿轮模型，大幅缩短传动零件的设计迭代周期。在实际选型应用中，这类直齿轮通常配对使用，两轴的中心距需要匹配两个齿轮分度圆半径之和，安装时要保证两轴的平行度偏差在允许范围内，否则会加剧轮齿的偏磨，缩短零件使用寿命，日常运维中需要在轮齿啮合位置定期加注润滑脂，减少金属直接接触带来的磨损，提升传动效率与零件使用寿命。
