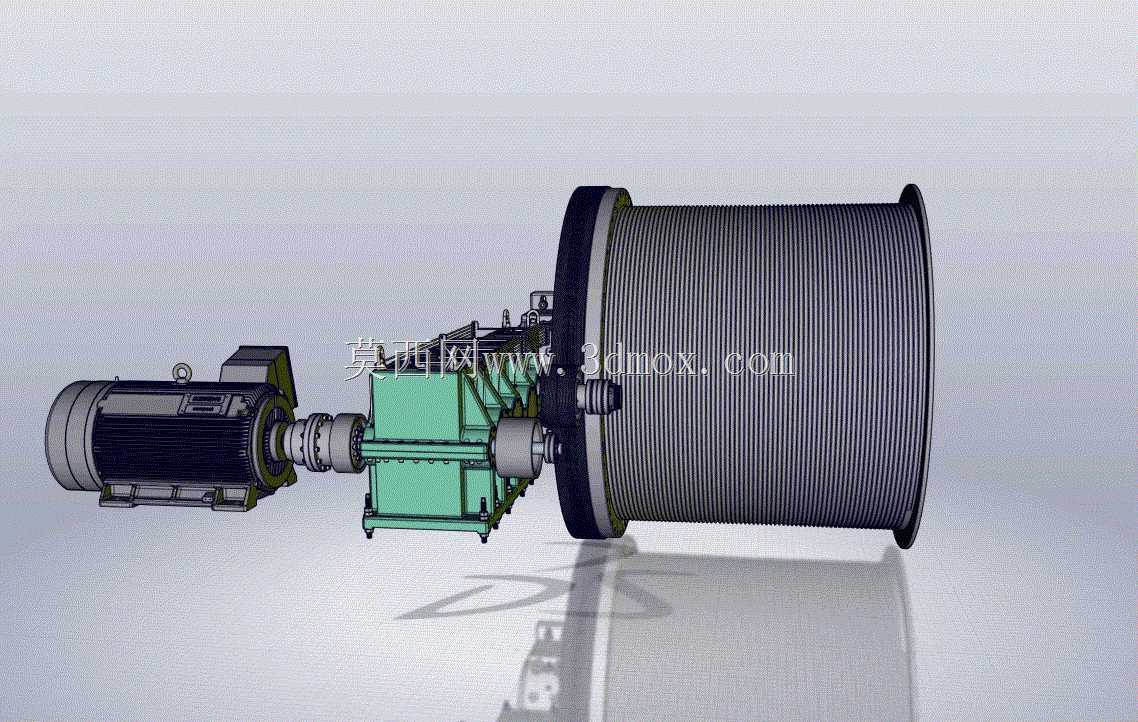

带平行轴驱动箱的大容量提升卷筒结构

　　该结构主要应用于矿山竖井提升、港口货场重物卷扬、大型厂房设备吊装等需要大载荷长行程牵引的作业场景，作为起重提升系统的核心承载执行部件，承担钢丝绳有序卷绕、载荷平稳传递的核心作用，可适配大容绳量的作业需求，满足大高度、大吨位的物料或设备提升作业要求。整套结构采用驱动电机、平行轴减速箱、卷筒本体直连的布局形式，摒弃了传统开式齿轮传动的冗余结构，传动链更短，安装时所需的轴向占用空间更小，同时减少了多齿轮啮合带来的传动间隙与功率损耗，传动效率相比传统开式传动结构有明显提升。卷筒本体采用厚壁卷焊筒体结构，两端设置加高挡绳凸缘，可避免多层卷绕时钢丝绳出现跳绳、乱绳问题，筒体表面加工有匹配钢丝绳直径的螺旋绳槽，能保证钢丝绳在卷绕过程中排列规整，

　　减少钢丝绳之间的挤压磨损，延长钢丝绳的实际使用寿命。平行轴驱动箱采用硬齿面齿轮传动设计，各级齿轮均经过渗碳淬火处理，齿面硬度高，承载能力强，箱体采用铸铁整体铸造结构，刚性充足，可承受重载传动下的交变载荷，同时箱体预留有标准安装地脚，可直接与安装基础通过螺栓紧固，安装定位便捷。驱动端采用弹性联轴器与减速箱输入轴连接，可补偿安装过程中电机轴与减速箱轴的少量同轴度误差，同时缓冲启动、制动过程中的冲击载荷，避免刚性连接导致的轴系部件损坏。设计过程中充分考虑了安装边界的适配性，卷筒的支撑轴承座采用分体式结构，可在不拆卸卷筒本体的情况下完成轴承的维护与更换，驱动电机的接线盒位置预留了足够的接线操作空间，减速箱的注油孔、

　　放油孔均设置在便于操作的位置，日常维护无需拆解主体结构。卷筒的径向跳动、轴向窜动量均按照重载起重设备的精度要求控制，可保证高速卷绕过程中运行平稳，减少钢丝绳的摆动幅度，提升作业过程的安全性。整套结构的安装基准统一，各部件的连接接口均采用标准化设计，可根据不同的载荷等级需求匹配对应功率的驱动电机与减速箱速比，适配不同的提升速度与额定载荷要求，无需对主体安装结构进行大幅改动，通用性较强。
