起重设备用曲面弯型承重吊钩结构

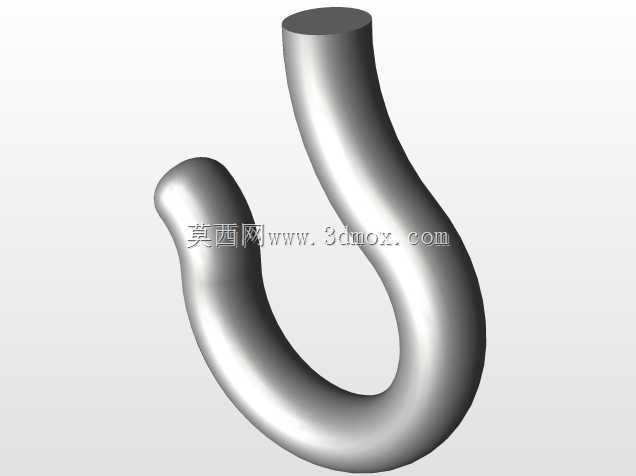

　　在车间物料转运、港口集装箱装卸、建筑工地重型构件吊装这类场景里，吊钩是直接接触负载的核心受力部件，其结构合理性直接决定吊装作业的安全冗余。这款吊钩采用连续变曲率的弯型结构设计，整体没有突兀的直角转折，从上端的直段连接端开始，曲面平滑过渡到下端的钩状承托区，这种设计思路是为了让负载产生的拉应力能沿着钩体的金属流线均匀传递，避免应力集中在局部截面引发断裂风险。上端的直段部分为等径圆柱结构，是预留的安装连接边界，可直接与起重葫芦的吊钩横梁、防脱挡板组件配合装配，直段的长度经过匹配计算，既保证安装后防脱卡板能完全覆盖钩口开口区域，防止吊装过程中吊索意外滑出，又不会因为直段过长增加不必要的整体高度，压缩起重作业的有效起升空间。

　　钩体的弯曲段截面采用渐变设计，在钩身曲率最大、受力最集中的内侧弯弧位置，截面尺寸适当加大，抵消弯曲应力带来的额外载荷，而在靠近上端直段的位置截面逐步收窄，在保证结构强度的前提下控制整体自重，降低起重设备的无效负载。实际使用中，这类吊钩需要搭配防脱棘爪使用，钩口的开口尺寸经过适配，能兼容常见的吊装带卸扣、钢丝绳吊环等配套吊具，不会出现吊具无法卡入或者间隙过大导致吊具晃动的问题。建模过程中需要重点控制弯弧段的曲面连续性，保证曲面过渡处没有折痕，因为实际生产中这类吊钩多采用模锻工艺成型，曲面的顺滑度直接影响锻模的加工难度和成品的金属纤维流向，若曲面存在突变，锻造过程中容易产生折叠、裂纹等缺陷，后续热处理环节也会因为应力分布不均出现变形。

　　从安装边界来看，上端圆柱段的直径需要和配套的吊钩螺母、推力轴承尺寸匹配，保证吊钩能在横梁内灵活转动，适应不同角度的吊装需求，钩尖部分做了小圆弧收边处理，既不会因为过于尖锐划伤吊装带的编织层，也能保证吊索滑入钩体承托区时不会被卡滞。在不同的应用场景下，这类吊钩的承重等级会随截面尺寸变化，但核心的曲面受力逻辑是一致的，设计时需要反复校核不同负载角度下的钩体应力分布，确保在额定负载下各个截面的安全系数都达到行业规范要求，尤其是钩体的内侧弯弧位置，需要重点关注拉应力和弯曲应力的叠加效应，避免长期使用后出现疲劳裂纹。
