工业传动用异形杠杆连接构件结构设计

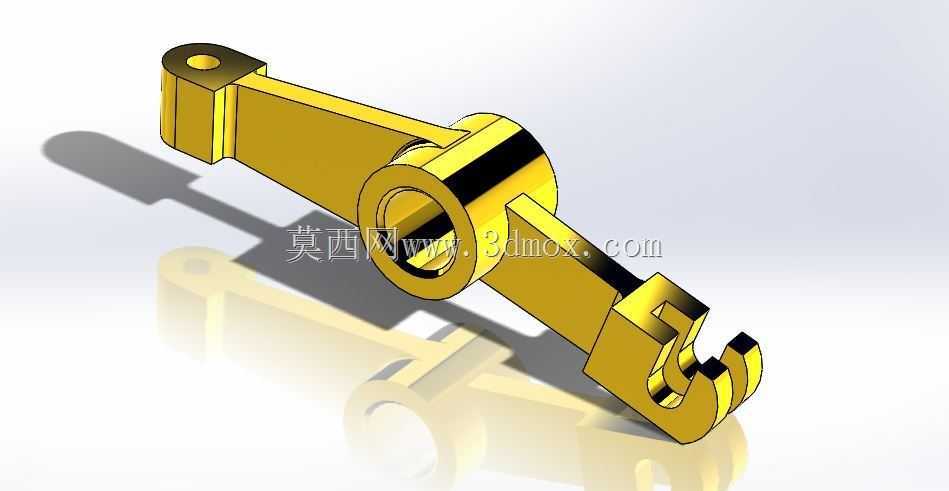

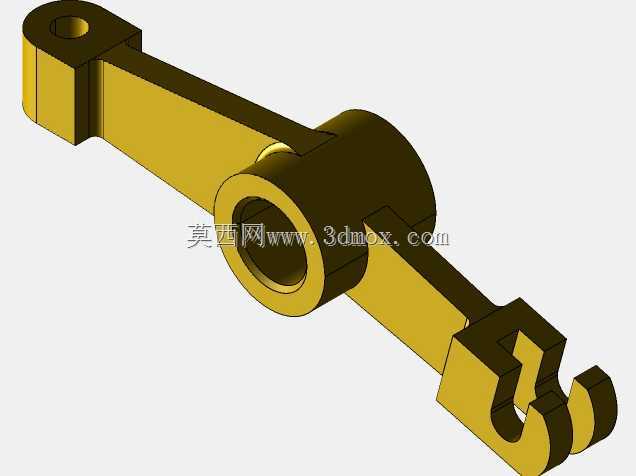

　　该异形杠杆连接构件主要应用于轻工自动化生产线、小型专用机床的进给传动链路中，作为力传递与行程转换的核心铰接部件使用，可将直线驱动端的往复推力转化为执行端的定角度摆动输出，适配小载荷、高频次往复动作的工位工况，常见于包装设备的料仓挡料机构、小型冲压设备的送料拨叉驱动单元中。从结构设计逻辑来看，构件整体采用一体化铸造成型后精加工的工艺路线，主体为等截面长杆结构，一端设置带通孔的圆柱铰接座，用于与设备机架上的固定销轴配合，作为整个杠杆的摆动回转支点，铰接孔内预留了轴承安装位，可适配滑动衬套或微型滚动轴承，降低长期往复摆动的磨损量；中部设置凸起的环形轴套结构，用于与驱动端的连杆铰接，该轴套的中心距两端铰接点的距离经过严格的力臂比核算，

　　可根据驱动端的输入行程精准匹配执行端的摆动角度，避免出现行程过位或驱动力不足的问题；另一端设计为带卡槽的钩状执行端，卡槽的开口尺寸与配套的拨销直径做了公差适配，可直接卡接执行端的从动部件，无需额外加装连接紧固件，减少装配环节的累计误差。在安装边界方面，构件回转支点的铰接座外径、中部驱动轴套的轴向厚度、末端钩头的开口宽度均做了统一的尺寸链校核，安装时需保证三个铰接位置的中心处于同一平面内，避免摆动过程中出现卡滞、偏磨的问题；构件整体的表面做了发黑防锈处理，适配车间内多油污、多粉尘的作业环境，长期使用无需频繁做表面防腐维护。设计过程中针对杆身的截面做了等强度优化，在保证整体刚性满足1.2倍额定载荷下形变不超过0.05mm的前提下，

　　尽可能削减了非受力区域的材料厚度，降低构件自身重量，减少驱动端的动力损耗；末端钩头的受力接触面做了局部淬火处理，表面硬度达到HRC45以上，可承受高频次的接触冲击，避免长期使用出现钩头变形、卡槽磨损扩大导致的传动精度下降问题。构件的各铰接孔端面均预留了挡圈安装槽，装配时可通过轴用挡圈限制销轴的轴向窜动，无需额外加装轴向定位结构，简化整体装配流程，适配模块化快装的设备设计需求。
