方形安装式排气扇防护格栅结构设计

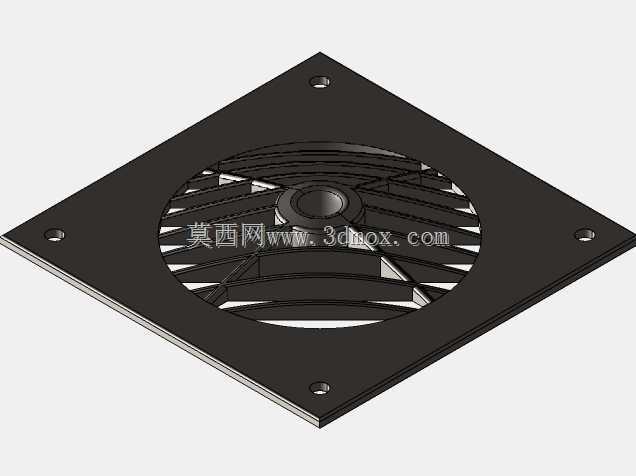

　　这款排气扇格栅主要配套轴流排气扇使用，常见应用场景涵盖工业电控柜散热通风、小型设备机箱排风、商用新风系统末端防护、家用换气扇出风口安全遮挡等领域，核心作用是在保障气流通畅的前提下，阻挡外部异物进入扇叶运转区域，同时避免人员肢体误触高速转动的扇叶引发安全事故，部分场景下也可兼顾出风气流的初步导流梳理，降低排风紊流带来的额外风阻与噪音。从结构设计来看，整体采用方形法兰式安装基底，四个角位预留对应规格的安装通孔，孔位间距匹配常规同尺寸排气扇的安装螺孔布局，安装时可直接通过螺栓与扇体框架或设备壁面固定，无需额外制作转接支架，安装边界完全贴合标准方形排气扇的外轮廓尺寸，不会出现突出扇体边缘的冗余结构，适配嵌入式、外装式等多种安装方式。

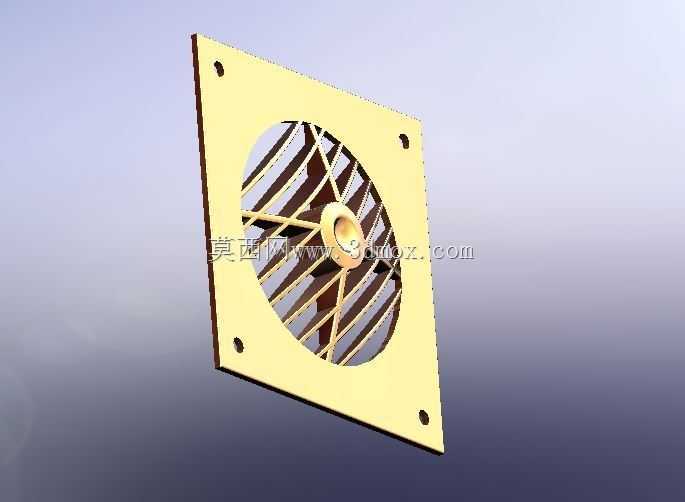

　　格栅的筋条采用放射状加环形加强筋的组合布局，中心设置圆形定位凸台，既可以作为筋条的交汇受力点提升整体结构强度，也能在安装时对准扇体中心轴位，保证格栅与扇叶的同轴度，避免筋条与扇叶运转轨迹产生干涉。筋条的截面做了薄型化倒角处理，在保证结构刚性的前提下尽可能减小对气流的阻挡面积，经过实际通风阻力测算，该结构的通风有效率可达85%以上，不会因为加装格栅造成明显的排风效率下降。设计过程中重点考量了不同使用场景的适配性，安装孔的孔径预留了常规安装螺栓的公差余量，即使壁面或扇体的安装孔位存在小幅加工误差，也能顺利完成装配；格栅整体厚度控制在较薄的区间，不会占用过多的安装纵深空间，适配机箱内部空间紧凑的安装场景。筋条的间距经过反复校核，

　　既能够阻挡直径超过10mm的异物进入扇区，满足电气设备的安全防护间隙要求，也不会因为筋条过密导致风阻陡增。材质适配方面，该结构既可以采用ABS注塑成型用于民用、商用场景，也可采用钣金冲压、铝合金压铸工艺制作，适配工业场景下耐高温、抗老化的使用需求，不同工艺下的结构壁厚都预留了对应的工艺余量，避免注塑缩痕、冲压变形等工艺问题。
