多卡位插接式工具箱侧板结构设计

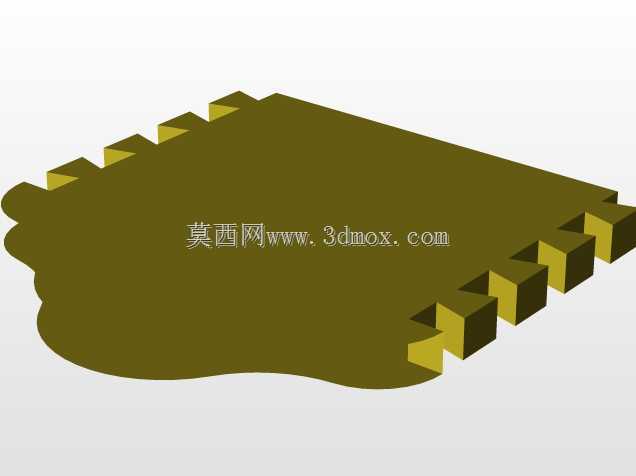

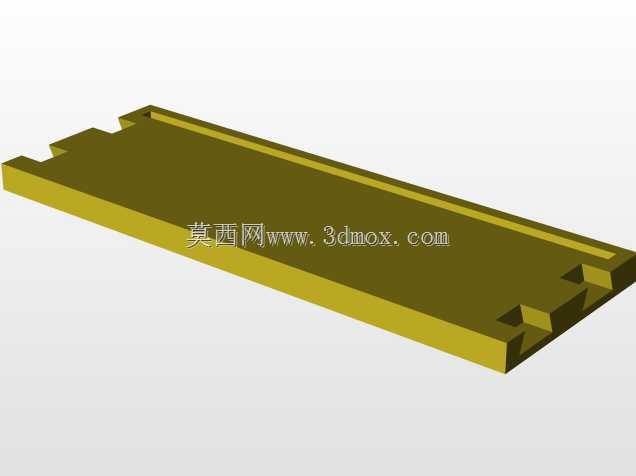

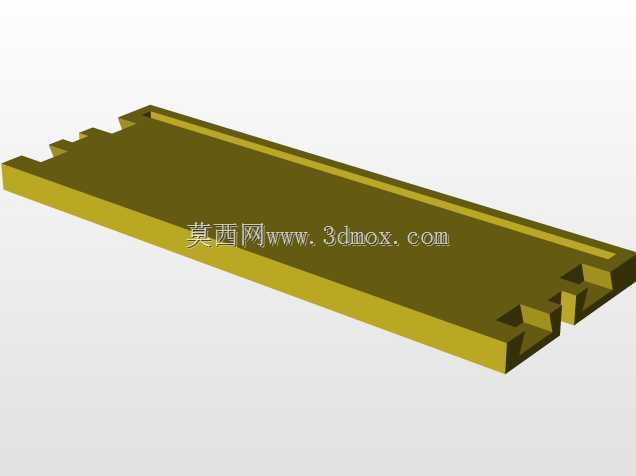

　　这款多卡位插接式侧板是组合式工具箱的核心连接构件，日常在车间工位储物、户外维修作业、设备运维随行工具收纳等场景中，承担着箱体框架拼接、层板定位、结构强度支撑的核心作用。不同于传统焊接成型的一体式工具箱结构，该侧板采用对称式双侧凸卡位设计，不需要额外的螺栓、铆钉等紧固件，就能和箱体的横向框架、分层隔板完成快速插接装配，既可以降低整箱的装配工时，也能在箱体局部构件出现磕碰损坏时，单独拆卸替换对应部件，减少整箱报废的浪费。从结构设计逻辑来看，侧板主体采用等厚薄板结构，整体厚度控制在适配常规五金工具箱的装配边界内，两侧的凸卡位采用等间距排布，每个卡位的突出尺寸、卡位之间的凹槽宽度都做了统一的公差匹配设计，装配时卡位嵌入对应框架的预留槽位后，

　　能形成垂直方向的限位，避免层板放置工具后出现下滑、错位的问题。侧板的边缘做了微小的倒角处理，既可以避免装配过程中锐边划伤操作人员，也能在插接时起到导向作用，降低对位难度。在实际应用中，这种插接式侧板适配的工具箱可以根据存放工具的尺寸灵活调整内部层板的间隔，比如存放大型扳手、锤子等手动工具时，可以减少层板数量拉大层间距，存放精密量具、小型螺丝批等小件工具时，可以增加层板数量细化储物分区，相比固定层板的工具箱适配性更强。设计过程中充分考虑了日常使用的受力场景，侧板主体的平面区域没有多余的镂空结构，保证整体的抗弯折强度，即使在箱体满载工具、频繁搬运挪动的情况下，也不会出现侧板变形、卡位脱开的问题。卡位的根部做了小幅的圆角过渡，

　　避免应力集中导致长期使用后卡位断裂，提升构件的使用寿命。该侧板的外形尺寸适配主流的中型便携工具箱安装边界，不需要对现有成熟的工具箱框架结构做大幅修改，就能直接替换原有焊接式侧板，适配现有生产线的装配流程，降低生产端的改造成本。
