带联动结构的日内瓦间歇机构全套零件设计

　　这类带配套构件的日内瓦机构，也就是工程领域常说的槽轮间歇传动组件，核心应用场景集中在需要实现周期性间歇转位的自动化工位上，比如多工位转盘装配线的分度驱动、包装设备的间歇送进、轻工机械的工位切换环节，能将连续的匀速旋转输入，转化为具有精确停歇间隔的单向步进输出，相比棘轮传动，它的传动冲击更小，停位精度更高，运转过程中没有往复回差，适合中高速轻载的间歇传动工况。整套设计覆盖了机构总成与所有单个零件的结构尺寸，从槽轮的槽型轮廓、锁止弧的配合间隙，到驱动拨盘的圆柱销位置、锁紧盘的圆弧半径，都做了匹配性的尺寸约束，安装边界上预留了标准的轴孔配合公差，中心距尺寸按照传动比做了精确核算，能直接适配常规的光轴安装场景，不需要额外做安装位的二次修整。

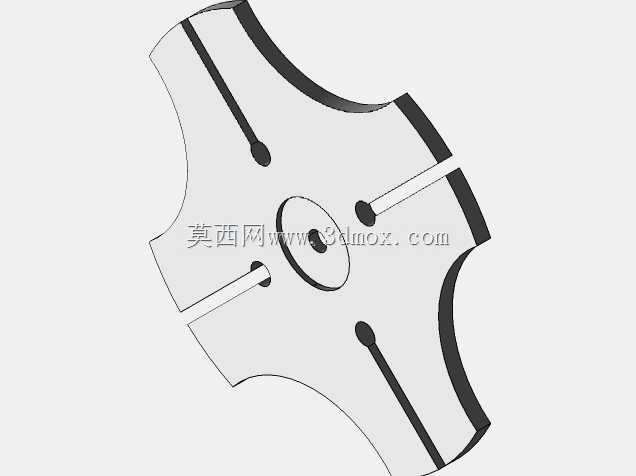

　　设计过程中优先考虑了传动过程的动平衡特性，槽轮的四个径向槽做了等角度均布，每个槽端的应力释放圆弧尺寸统一，避免高速运转时槽根位置出现应力集中导致的构件开裂，拨盘上的驱动销采用了悬臂式安装结构，销的直径与槽宽采用间隙配合，配合间隙控制在合理范围，既保证传动过程中不会出现卡滞，也能减少反向冲击带来的噪音。锁止弧的配合面做了贴合度优化，当拨盘的驱动销脱出槽轮的径向槽时，锁止弧刚好完全嵌入槽轮的凹弧面，在停歇阶段完全限制槽轮的自由度，不需要额外添加定位锁止结构就能保证停位的稳定性，不会因为工位负载的微小波动出现溜转偏移。零件的外形尺寸都做了工艺性优化，所有棱边都预留了倒角尺寸，没有出现加工死角，盘类零件的厚度尺寸统一，

　　适合采用板材线切割或者铣削一次加工成型，不需要复杂的多工序装夹，装配时只需要按照中心距固定两个构件的旋转轴，调整好轴向间隙就能实现稳定传动，不需要做复杂的配磨修配。这套机构的传动比为4，也就是输入轴每旋转一周，输出槽轮完成90度的步进转位，停歇时间与运动时间的比值符合常规多工位设备的节拍需求，能直接匹配四工位的自动化作业场景，也可以通过调整槽数来适配不同的分度数需求，所有关联零件的尺寸都做了参数化关联，修改槽数或者中心距参数时，所有配合尺寸能同步更新，方便后续根据不同的设备节拍做衍生设计。
