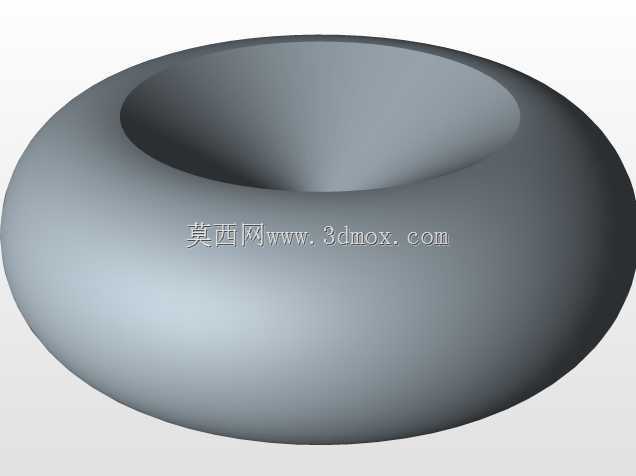

基于旋转特征构建的环形轮胎基础结构

　　这类环形回转结构是乘用车辆、非道路移动机械行走系统的核心承载部件，日常作业中需要同时承担整车载荷传递、地面附着力输出、行驶冲击缓冲三类核心功能，在乘用车、农用机械、小型工程设备的行走机构中都有广泛应用场景。设计初期优先确认回转截面的轮廓参数，需要匹配对应轮辋的安装止口尺寸，胎圈位置的直径公差需要控制在合理区间，保证装配后不会出现滑转、漏气等问题，胎侧的过渡圆弧需要兼顾形变余量与结构强度，避免重载工况下出现应力集中导致的帘线层断裂。整个建模过程依托旋转特征完成主体结构构建，先在草绘平面绘制过回转中心的半截面轮廓，轮廓线需要连续相切无断点，避免旋转后出现曲面褶皱，截面中需要预留出胎面花纹的后续加工余量，同时标注清楚胎圈内径、胎面外径、

　　断面宽度三个核心安装边界尺寸，保证后续与轮辋、悬架系统的装配匹配。从实际使用场景来看，这类基础环形胎体的断面曲率直接影响轮胎的接地比压，曲率偏大时接地面积小，适合硬质路面高速行驶，滚动阻力更低；曲率偏小时接地面积大，适合松软非铺装路面作业，抓地性能更优。设计时还要考虑胎侧的厚度渐变，靠近胎圈位置厚度更大，用于匹配轮辋的安装压紧力，靠近胎面位置厚度均匀，保证行驶过程中的形变量一致，避免出现偏磨问题。旋转特征生成主体后，不需要额外做复杂的布尔运算，就能得到光滑连续的回转曲面，曲面的法向一致性好，后续做有限元分析时网格划分质量更高，能更准确模拟充气状态下的形变分布。这类基础结构的建模逻辑也适用于其他环形橡胶回转件，比如密封胶圈、

　　缓冲衬套等产品的初期结构搭建，只需要调整截面轮廓的尺寸参数，就能快速适配不同的安装场景，大幅提升同类型构件的设计效率。实际生产中，这类回转结构的模具加工也依托旋转对称特性，采用两半模硫化工艺就能完成成型，模具加工难度低，生产一致性更容易保证，适合批量规模化生产。
