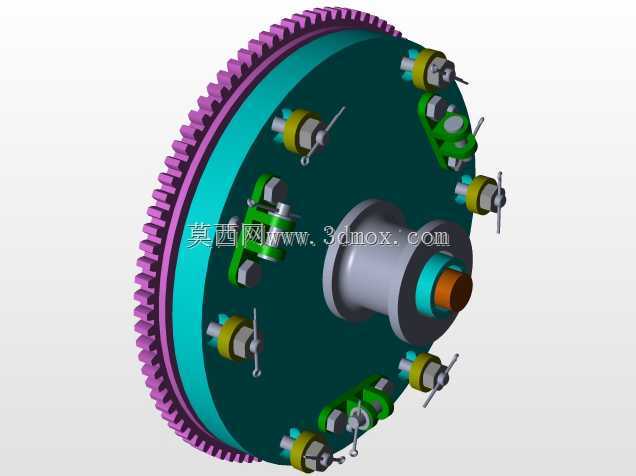

环形摩擦式离合器总成结构设计

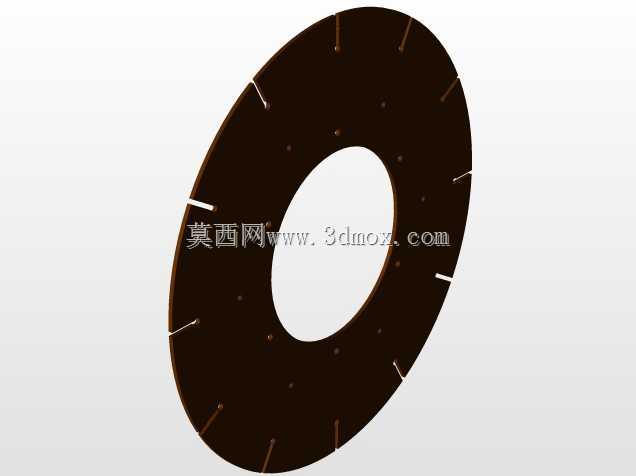

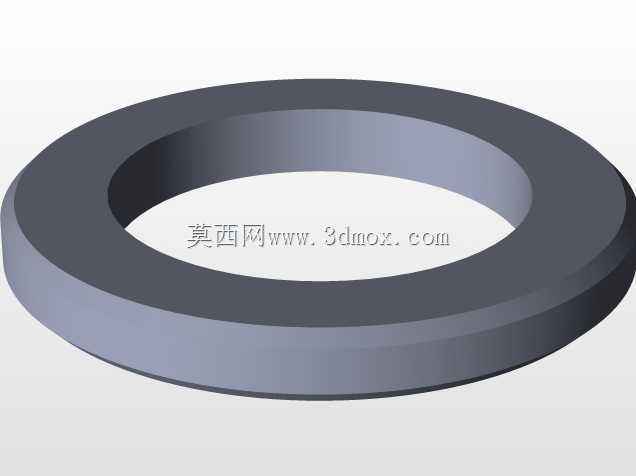

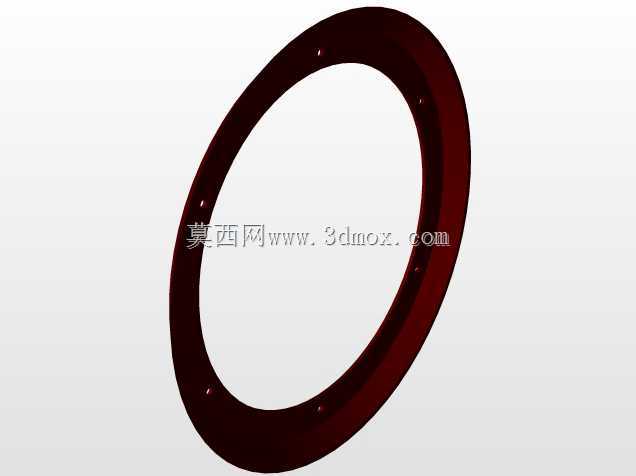

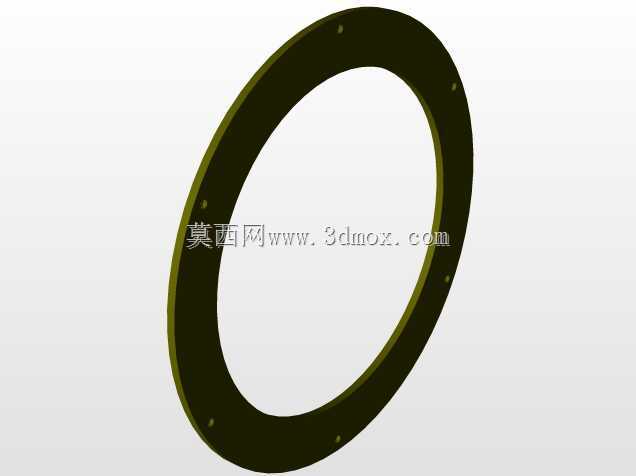

　　这款环形摩擦式离合器构件，主要应用在需要频繁接合、切断动力传递的机械传动链路中，常见于手动挡乘用车辆、小型工程机械、农用作业机械的传动系统内，布置在动力输出端与变速机构之间的衔接位置，承担着动力通断控制、过载打滑保护的核心作用。从结构形态来看，整体为等截面环形构件，摩擦工作面沿环体内外侧均匀分布，安装时需要匹配对应规格的压盘、从动盘、分离轴承组件，环体上预留的等分小孔用于固定摩擦衬片，保证接合过程中压力均匀分布在整个摩擦接触面上，避免局部偏磨导致的扭矩传递能力下降。设计过程中首先需要匹配传动系统的额定传递扭矩，通过摩擦面的接触面积、摩擦系数、压紧力的参数核算，确定环体的径向宽度与轴向厚度，保证在最大设计扭矩下不会出现异常打滑，

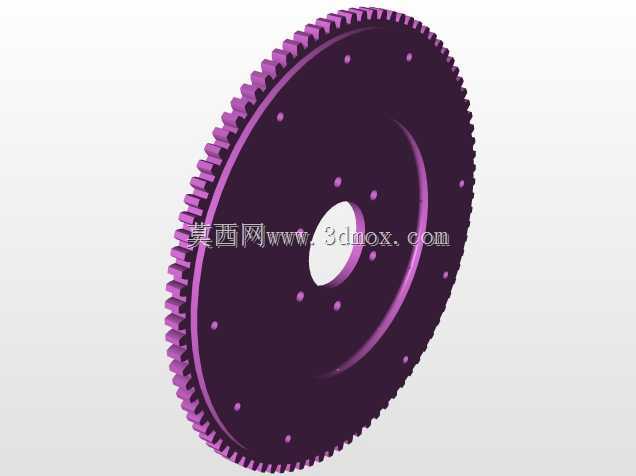

　　同时预留合理的扭矩储备系数，应对短时过载的工况。安装边界方面，环体的内外径尺寸需要与配套的从动盘毂、飞轮安装止口严格匹配，轴向安装尺寸需要适配分离杠杆的行程范围，保证分离过程中摩擦面能够完全脱开，不会出现带排摩擦导致的变速打齿、离合器片异常烧蚀问题。实际工况下，该构件需要承受频繁的轴向压紧力、摩擦产生的交变热应力，因此环体基材的刚度、平面度公差要求较高，摩擦面的表面粗糙度需要控制在合理区间，既保证接合过程平顺无冲击，又能在长期滑磨过程中保持稳定的摩擦系数。在传动系统匹配时，还要结合操纵机构的分离行程，调整环体与压盘之间的初始间隙，间隙过大会导致分离不彻底，换挡困难；间隙过小则会导致离合器半联动打滑，动力传递效率下降，加速摩擦面磨损。

　　这类环形离合器结构相比多片式离合器结构更简单，维护成本更低，在中小功率传动场景下应用十分广泛，建模过程中需要重点关注环体上固定孔的位置度公差、摩擦面的平面度要求，以及与周边配合件的装配间隙，避免装配过程中出现干涉问题。
