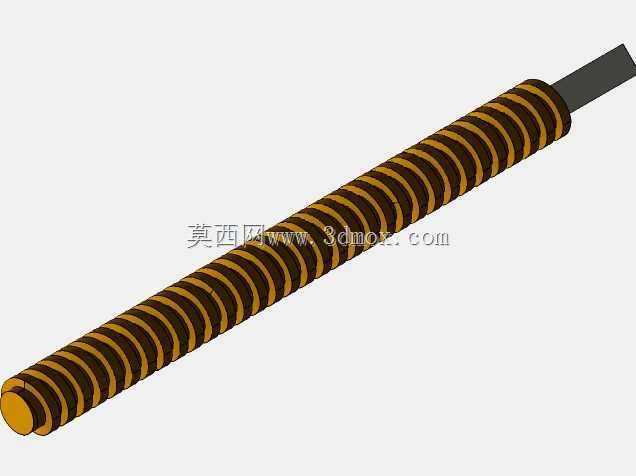

ProE5.0环境下设计的方螺纹传动长轴结构

　　方螺纹轴属于传动类机械零部件的典型结构，这类零件常应用在进给机构、升降调节装置、重载直线传动工位中，和普通三角螺纹不同，方螺纹的牙型截面为正方形，传动效率更高，牙根强度更适配轴向大载荷的往复传动场景，不会像三角螺纹那样在频繁正反转传动中出现较大的侧向分力损耗，也能降低螺纹副的磨损速率，延长整套传动副的维护周期。

　　在做这类轴的结构设计时，首先要明确安装边界的约束条件：轴端的非螺纹段是装配定位段，需要和配套的传动套、轴承内圈或者联轴器做配合，这段的直径公差要按照基孔制过渡配合选取，保证装配后不会出现径向窜动，同时要预留对应的轴向定位台阶，避免轴在传动过程中出现轴向窜动影响传动精度。螺纹段的长度要匹配实际的行程需求，不能盲目做长，否则会增加轴的加工难度，也会提升长轴的挠度变形风险，毕竟长径比偏大的轴在受轴向载荷时，若螺纹段过长，很容易在受压传动时出现失稳弯曲的问题。

　　设计时要注意方螺纹的牙型参数匹配，牙厚和螺距的比例要控制在合理区间，保证内外螺纹配合时的侧隙符合使用要求，侧隙过小会导致传动卡滞，润滑脂无法进入螺纹副接触面，加速磨损；侧隙过大则会出现传动空程，在需要正反转精准传动的工位上会直接影响定位精度。轴的末端要做倒角处理，不仅是为了装配时方便导入配套的螺母或者传动套，也能去除加工后的锐边，避免装配时刮伤配合件的表面。

　　从结构布局来看，非螺纹段的长度要满足安装空间的要求，要考虑到轴承安装、密封件布置、锁紧螺母固定的空间余量，不能让密封件直接和螺纹段接触，否则螺纹的牙型棱角会快速磨损密封件的唇口，导致润滑介质泄漏。另外这类长轴的材质一般选中碳结构钢，加工后要做调质处理，保证芯部有足够的韧性，螺纹表面可以根据载荷情况做表面淬火，提升接触面的耐磨性能，避免长期传动后牙型出现变形、塌牙的问题。建模过程中要注意螺纹收尾段的结构处理，不能让螺纹直接截止在轴面上，要做合理的退刀槽或者螺纹收尾过渡，否则实际加工时无法完整加工出末端的牙型，装配时也会出现卡滞问题。
