机械传动用红色摇臂结构件

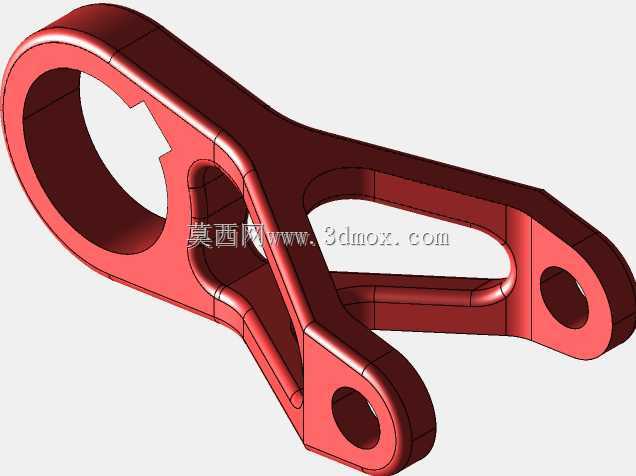

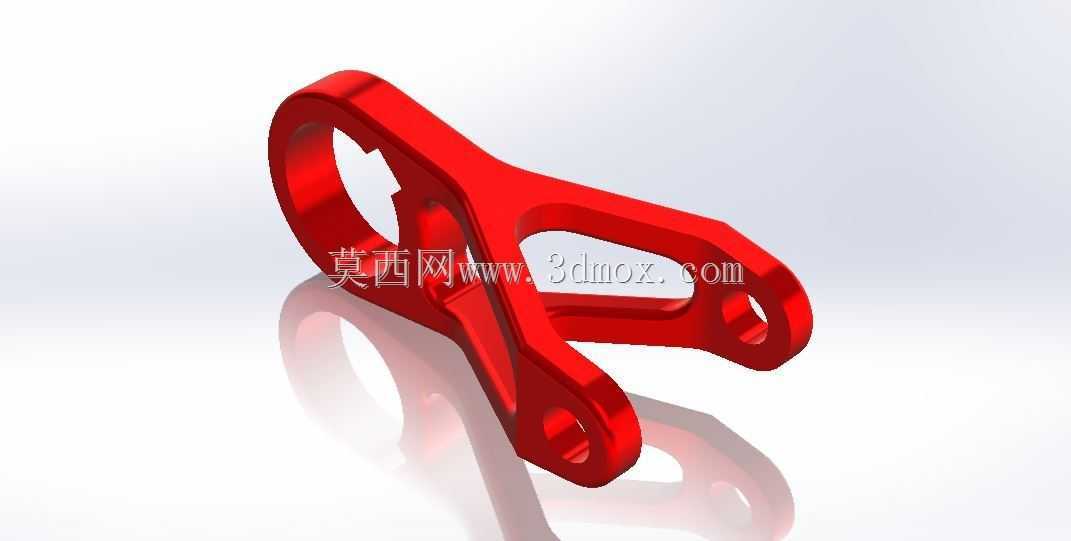

　　该摇臂属于机械传动系统中的核心受力连接件，在各类需要往复摆动传递动力、转换运动轨迹的设备场景中应用广泛，常见于轻工自动化设备、小型动力传输机构、专用工装夹具的动作执行端，承担着将旋转动力转化为往复摆动力，或是在多连杆机构中衔接不同运动构件、传递扭矩与载荷的作用。从结构设计来看，整体采用一体化锻造式的流线型结构，没有多余的冗余设计，主体轮廓顺着受力方向做了平滑过渡，有效避免应力集中问题，在长期承受交变载荷的工况下能减少断裂风险。构件两端分别设置带通孔的环形连接位，其中一端为大尺寸环形孔，用于与固定转轴配合形成摆动支点，孔位内壁预留了足够的配合公差余量，可适配不同规格的衬套、轴承安装，降低转动过程中的摩擦损耗；另一端为双孔并列的连接端，

　　用于与执行端杆件、动力输出部件铰接，双孔设计能够提升连接的抗扭转性能，避免单孔连接在大载荷下出现偏转松脱的问题。中间的臂身部分采用变截面设计，在靠近支点的位置截面厚度更大，对应受力弯矩最高的区域做了结构加强，往执行端延伸的过程中截面逐步收窄，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少摆动过程中的惯性损耗，提升机构动作的响应速度。安装边界方面，支点端环形孔的中心与执行端双孔的中心距经过精准校核，能够匹配对应连杆机构的运动行程要求，安装时需要保证两个连接端的孔位轴线保持平行，避免安装错位导致的运动卡滞、额外磨损问题。臂身表面做了均匀的红色氧化处理，既能够提升构件表面的防锈耐腐蚀性能，

　　也能在设备运维过程中快速识别该运动部件，降低检修时的误碰风险。在建模过程中，所有圆角过渡、孔位倒角都按照实际机加工工艺要求做了对应处理，没有出现无法加工的尖锐直角结构，臂身的拔模角度也适配常规的锻造、铣削加工流程，能够直接对接生产环节的工艺编制需求，不需要额外做结构修正。
