立式带座斜置轴孔支撑连接构件

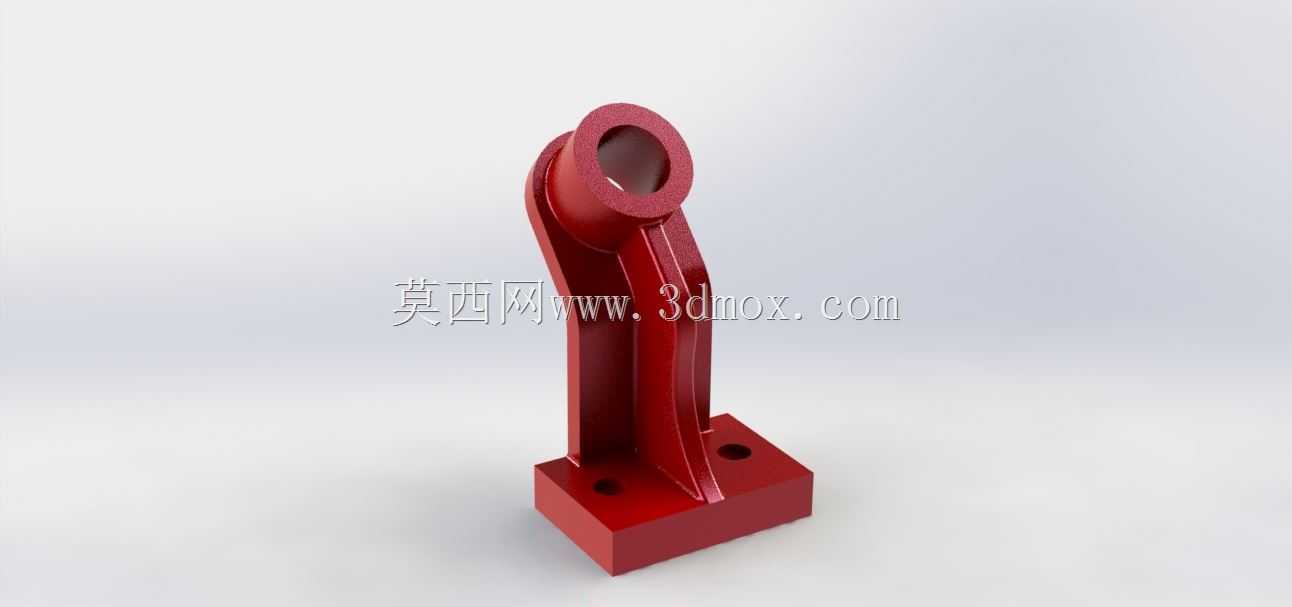

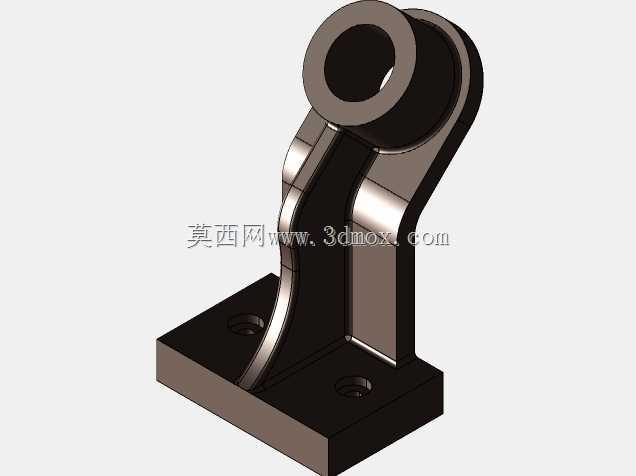

　　该支撑连接构件多用于需要斜向轴系定位的传动场景中，常见于轻工输送设备、小型专用机床的辅助支撑单元，以及非标自动化设备的走线、导杆配套支撑部位，承担轴类零件的径向承载与角度定位作用，避免悬臂轴运行过程中出现挠曲变形，保障传动部件的回转同轴度。构件底部为方形安装基座，基座上预留两个对称分布的沉头安装孔，可通过内六角螺栓直接固定在设备安装平台的T型槽或预制螺纹孔上，安装时需保证基座底面与安装面完全贴合，避免因贴合间隙导致支撑角度偏移，基座的方形轮廓可在安装时提供稳定的抗倾覆力矩，承受轴端传递的径向载荷与小幅轴向窜动力。上部的轴孔为贯通式光孔结构，孔壁加工有较高的光洁度要求，可与配套的衬套、滚动轴承外圈形成过盈或过渡配合，

　　轴孔的轴线与基座安装面呈固定倾斜角度，该角度经过力学核算，匹配对应传动链路的轴系走向，无需额外调整角度即可完成装配，减少现场安装调试的校准工作量。连接基座与轴孔的支撑臂采用变截面流线型结构，从基座位置向上逐步收窄至轴孔部位，在保障整体结构刚性的前提下尽可能降低构件自重，支撑臂的两侧设置有加强筋结构，筋条走向与载荷传递路径一致，可有效分散轴孔部位承受的交变载荷，避免长期运行过程中应力集中导致的结构开裂。该构件的安装边界需注意，基座下方需预留不小于螺栓头部高度的操作空间，轴孔两端需预留足够的轴件穿入与轴承压装空间，支撑臂的侧面需避开设备内的走线、管路排布位置，防止运行过程中出现运动干涉。设计过程中优先考虑了铸件的成型工艺性，

　　所有转角位置均设置有铸造圆角，避免锐角位置出现浇铸不足、应力集中的问题，支撑臂的壁厚保持均匀，防止铸件冷却过程中出现缩孔、变形缺陷，轴孔部位预留了后续机加工的余量，可在铸造完成后通过镗削加工保障孔的尺寸精度与位置度。实际应用中，该构件可替代焊接式的临时支撑结构，具备更高的尺寸一致性与装配精度，适合批量设备的配套使用，无需针对每台设备单独焊接打磨支撑件，可大幅缩短设备的装配周期，同时铸件的减震性能优于焊接钢结构，可降低轴系高速回转时产生的振动传递，提升设备运行的稳定性。
