双拨叉式轴端连接传动构件结构设计

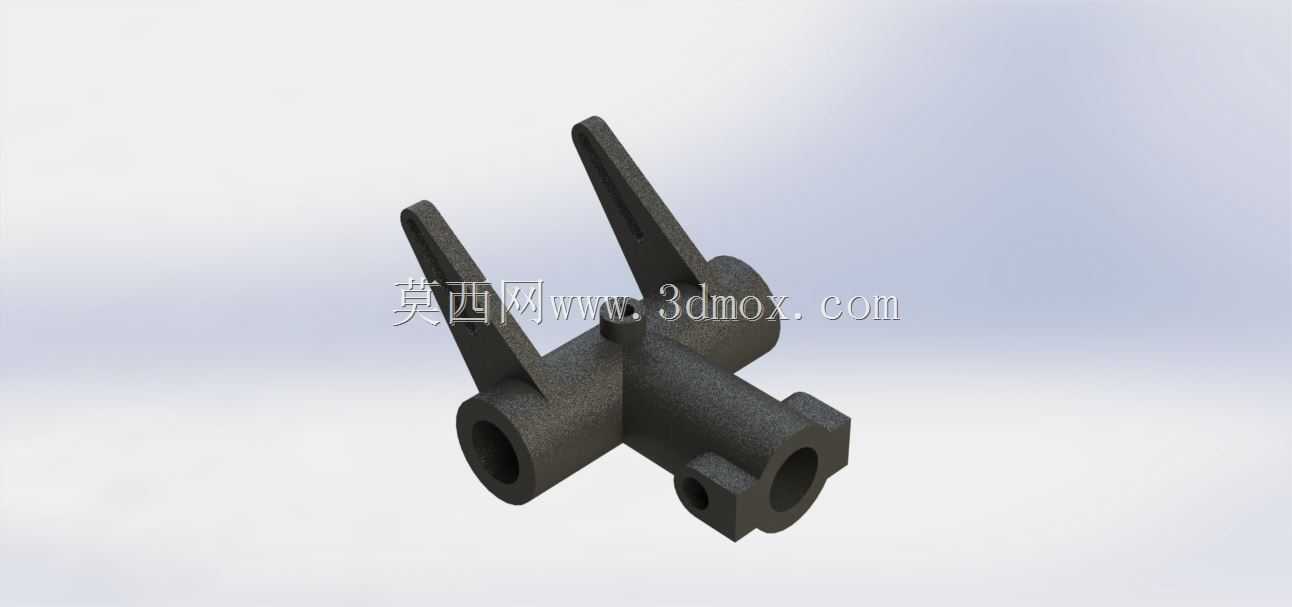

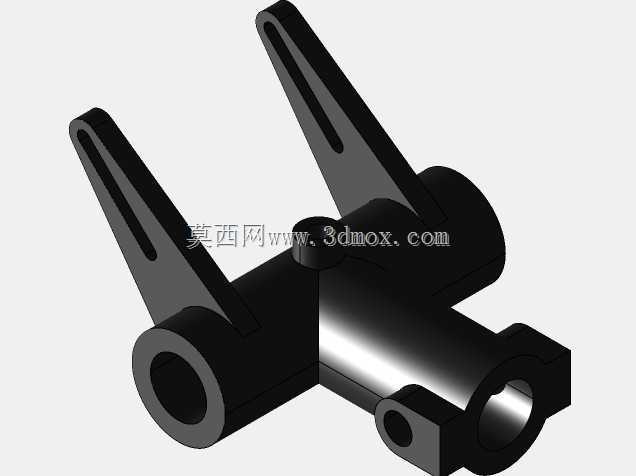

　　这类带双拨叉臂的轴座类构件，常见于中小功率传动系统的换挡、离合执行端，也可作为轻工自动化设备里的连杆铰接支点使用，区别于单臂拨叉的单侧受力结构，双平行拨叉臂的设计能让拨动力均匀分布在滑动齿套或者滑移件的两侧，避免单侧施力带来的卡滞、偏磨问题，在手动换挡机构、纺织机械的往复摆臂驱动、包装线的分料拨杆机构里都能见到同结构原理的零件。从结构细节来看，主体为中空贯通的轴套结构，内孔用于穿装固定导向轴，让整个构件可以沿着轴向做直线滑移，轴套侧壁预留的径向小孔是润滑油注油通道，工作时可以定期注入润滑脂，降低内孔与导向轴的滑动摩擦阻力，延长构件的免维护周期。轴套一侧延伸出的方形凸台带同轴内孔，是拨叉的动力输入端，用于连接拉杆或者推杆，

　　把外部的直线驱动力传递到整个构件上，凸台的方形截面可以避免连接时发生周向转动，保证动力传递的同轴度。上部的两个平行拨叉臂做了等厚等长设计，臂端的圆弧面是与被拨动件的环槽配合的工作面，设计时特意将臂的根部做了加厚过渡，避免往复拨动时根部应力集中出现断裂，两个臂的间距严格匹配被拨动件环槽的宽度，装配后留有0.1到0.2毫米的轴向间隙，既不会因为间隙过大出现拨动冲击，也不会因为间隙过小出现卡滞。设计这类构件时，首先要确定的是轴套内孔与导向轴的配合公差，一般选用H8/f7的间隙配合，保证滑动顺畅的同时不会有过大的径向窜动；拨叉臂的工作端面需要做表面淬火处理，硬度达到HRC45-50，抵抗长期往复拨动带来的磨损；

　　安装时需要保证两个拨叉臂的对称面与导向轴的轴线垂直，偏差不超过0.05毫米，否则会导致被拨动件出现偏斜，影响传动啮合精度。整个构件的轴向安装尺寸以轴套的两个端面为基准，拨叉臂的高度根据被拨动件的环槽位置确定，安装时需要保证臂端圆弧面完全卡入环槽内，啮合深度不小于臂厚的三分之二，避免工作时出现脱档、滑脱的问题。这类构件一般采用铸钢或者球墨铸铁一体铸造成型，毛坯经过时效处理消除内应力后再进行机加工，保证加工后的尺寸稳定性，批量生产时也可以采用粉末冶金工艺成型，降低加工成本，适合对强度要求不高的轻工设备场景使用。
