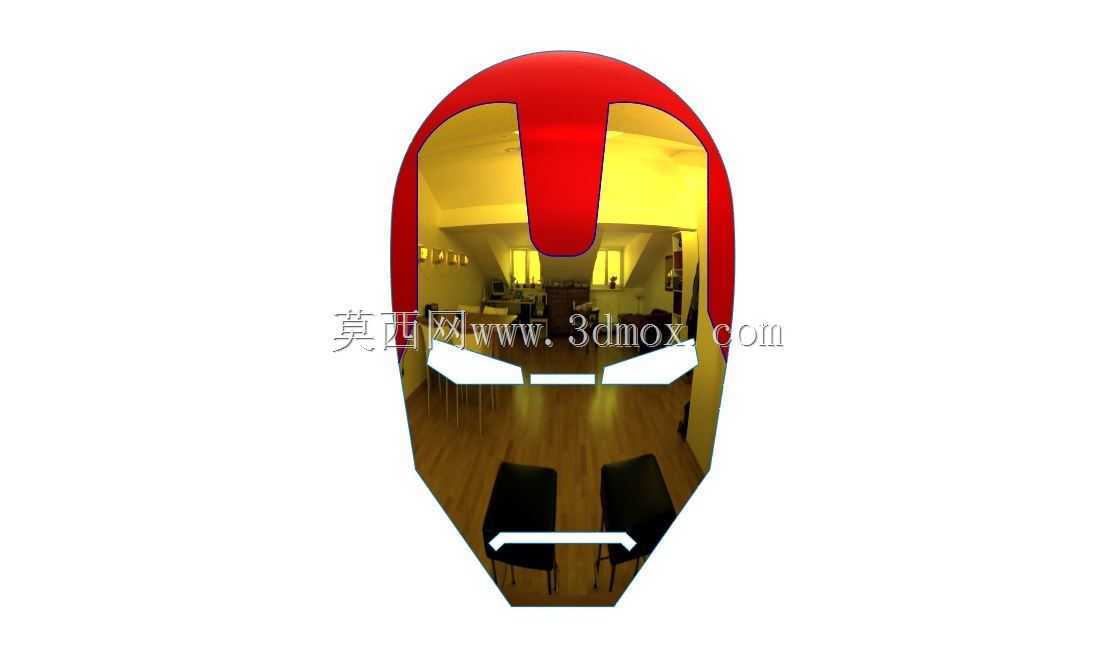

影视道具用钢铁侠头盔面罩曲面造型设计

　　这款曲面造型的头盔面罩，最初的设计需求来自影视道具制作与cosplay装备定制领域，在实际应用中，既可以作为主题展馆的陈列展品、影视拍摄的实体道具，也能通过3D打印制作成可穿戴的爱好者装备，部分改装场景下还能嵌入显示模块、呼吸灯组件做成个性化的智能穿戴外壳。从结构设计逻辑来看，整个面罩采用全曲面包覆式构型，没有生硬的棱角转折，所有轮廓线都参考了影视原作的比例关系，同时兼顾了实体加工的脱模可行性，避免出现曲率突变导致的打印层纹或者注塑应力集中问题。在建模过程中，首先通过正侧视参考图勾勒出头盔的整体外轮廓边界，确定面部视窗区域的开孔范围，视窗部分做了内收的翻边结构，既可以预留透明护目镜的安装槽位，也能避免佩戴时边缘剐蹭面部皮肤。

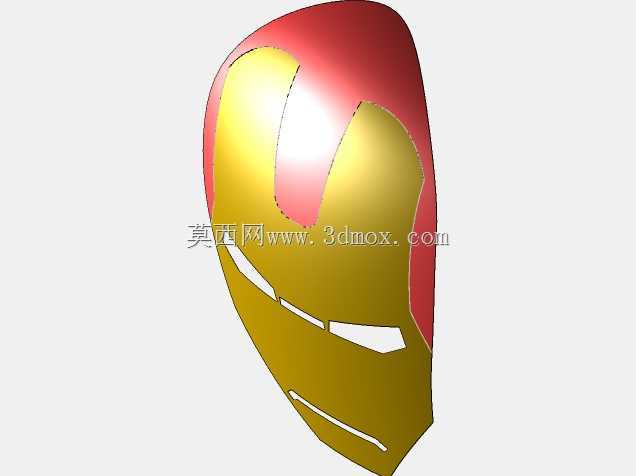

　　面罩的整体轮廓贴合成年人头面部的平均尺寸，横向最大宽度控制在180mm左右，纵向高度从额头顶端到下颌末端约260mm，内腔预留了20mm的缓冲层空间，方便后续加装海绵内衬、固定绑带等配件，安装边界上，面罩后侧预留了与头盔后壳连接的卡扣定位孔，孔位间距按照通用头盔的连接标准设置，不需要额外修改就能适配多数同比例的头盔后段模型。表面建模阶段重点处理了红色装甲区域与金色视窗区域的分模线，分模线沿着曲面的自然走势布置，没有跨越曲率变化剧烈的区域，后续做分色喷涂或者拆件打印时，不需要额外做遮罩处理就能获得清晰的分色边界。额头位置的凸起导流结构做了圆弧过渡处理，既还原了原作的造型特征，也避免了尖锐凸起带来的安全隐患，下颌位置的条状装饰槽做了0.

　　8mm的下沉深度，既可以做分色处理，也能预留位置加装冷光条实现发光效果。从结构强度角度考虑，整个面罩的壳体厚度统一设置为2mm，在视窗边缘、卡扣安装位等受力集中的区域做了局部加厚处理，加厚区域做了渐变过渡，不会出现明显的壁厚差导致的打印翘曲或者注塑缩痕。对于需要做金属质感表面处理的应用场景，曲面的G2连续曲率保证了抛光、电镀之后不会出现曲面扭曲的反光断层，能获得非常流畅的镜面反射效果，这也是整个建模过程中反复调整曲率梳的核心原因，每一块曲面的控制点都做了均匀排布，避免出现局部控制点过密导致的曲面褶皱。实际落地测试中，这个造型的面罩在FDM打印场景下不需要添加过多支撑，仅在下颌末端的内凹位置添加少量易拆除支撑即可，大幅降低了后期打磨的工作量，对于真空覆膜小批量制作的场景，分件方式也能简化硅胶模的开模流程，减少合模线的处理难度。
