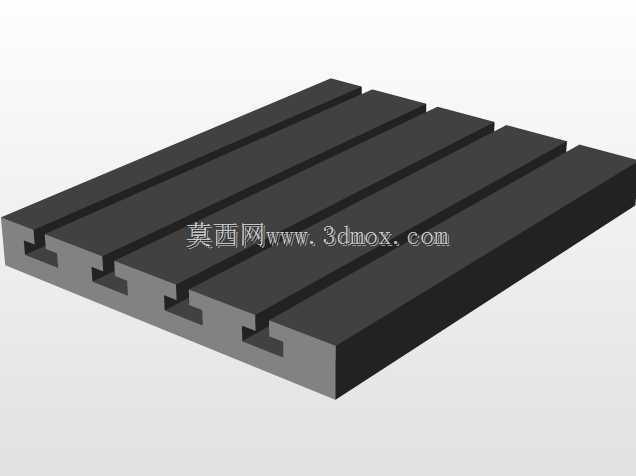

工业机床用平行T型槽工作台结构

　　这类平行排布的T型槽结构，是机床工作台、工装定位平台最核心的基础构件，日常在铣床、钻床、加工中心的工装装夹环节随处可见，也会大量应用在自动化装配线的工件定位工位、检测平台的基准装夹面设计中。从实际使用场景来看，T型槽的核心作用是为T型螺栓提供滑动安装通道，让装夹压板、定位挡块、工装夹具可以沿着槽道方向自由调整位置，不需要在平台表面额外打孔攻丝，就能实现不同尺寸、不同外形工件的快速装夹固定，适配多品种小批量的机加工、装配作业需求。

　　设计这类槽体结构时，首先要明确槽道的截面尺寸匹配对应规格的T型螺栓，槽口的宽度要保证螺栓头部可以顺利滑入，槽腔的内部宽度要给螺栓头部留出足够的防转间隙，槽道的深度要满足螺栓旋入后的受力深度要求，避免装夹时螺栓从槽内脱出。平行槽道之间的间距需要结合常用工装的装夹跨度设计，间距过小会增加平台的加工成本，还会降低平台台面的整体刚性；间距过大则会导致小尺寸工件装夹时找不到合适的固定点位，影响装夹稳定性。

　　从结构特性来看，这类多槽平行排布的平台，台面的平面度是核心精度指标，槽道的直线度会直接影响夹具滑动的顺畅度，槽口的倒角处理可以避免工件装夹时刮伤零件表面，也能防止槽口边缘磕碰产生毛刺影响螺栓滑动。平台的基体厚度需要结合额定承载能力设计，承载大切削载荷的机床工作台，基体厚度要足够抵消切削力带来的形变，保证加工过程中基准面不发生偏移；如果是用于装配检测的平台，基体可以适当优化厚度，但也要保证长期放置后不会产生蠕变变形。

　　安装边界方面，这类T型槽平台通常会在侧边设计安装定位边，或者在底部预留与设备基座连接的固定孔位，安装时需要先校准平台上表面与设备运动轴的平行度，再完成锁紧固定，槽道内部需要定期清理切屑、油污，避免杂物堆积导致T型螺栓卡滞，影响装夹效率。建模过程中需要重点保证T型槽截面的尺寸一致性，槽道与台面的垂直关系、平行槽之间的等距精度，避免后续出工程图时出现尺寸公差标注矛盾，也能为后续的数控加工程序编写提供准确的三维基准。
