带轮毂一体式单排传动链轮结构设计

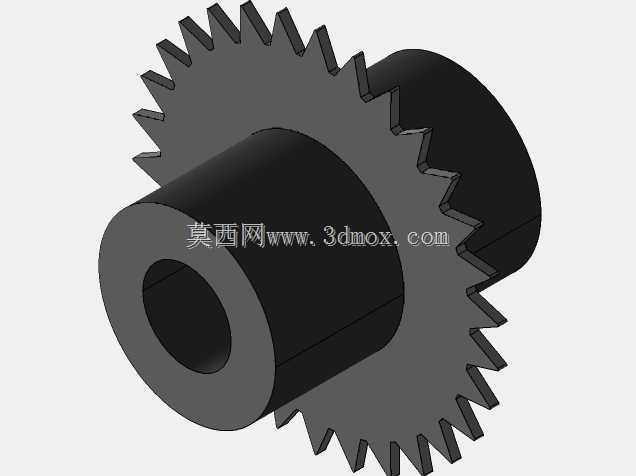

　　在各类链传动工况场景中，链轮是直接与链条啮合传递扭矩的核心零件，其结构合理性直接决定整套传动系统的运行寿命与传动效率。这款带轮毂的一体式单排链轮，采用齿圈与安装轮毂一体化成型的结构设计，区别于分体式链轮的拼接装配形式，整体结构刚性更强，能承受更高的瞬时冲击载荷，适合中低速重载的传动工况，常见于输送线驱动端、农机传动系统、小型设备动力传输单元等场景。从设计逻辑来看，齿形部分严格匹配对应节距的滚子链条参数，齿廓采用三圆弧一直线的标准齿形，保证链条滚子进入与退出啮合时的顺滑过渡，避免卡链、跳齿问题，同时齿侧预留合理的侧隙，补偿链条安装时的少量轴向偏移，降低安装调试的精度要求。轮毂部分设计为等直径空心轴套结构，内孔为光孔形式，

　　可根据实际安装需求加工键槽或采用紧定螺钉固定，与传动轴配合时，轮毂长度略大于齿圈宽度，保证与轴的接触面积足够，避免传动过程中出现轮毂偏摆、轴孔磨损过快的问题。齿圈与轮毂的过渡位置采用圆角过渡，减少应力集中，避免长期交变载荷下过渡位置出现疲劳裂纹。从安装边界来看，齿顶圆直径根据齿数与链条节距确定，安装时需保证两配对链轮的共面度，误差控制在允许范围内，避免链条侧面与齿侧过度摩擦；轮毂内孔的公差带选用过渡配合，既保证装配时的定位精度，也方便后期维护拆卸。实际应用中，这类一体式链轮不需要额外加装轮毂定位套，装配工序更简单，在输送设备的张紧端、小型农机的动力输出端、轻工机械的传动单元中，能有效减少装配零件数量，降低设备整体的维护成本。齿部的加工精度直接影响啮合噪音，建模时齿形参数的精准度是后续加工的核心依据，每个齿的等分精度需控制在合理公差内，避免运行中出现周期性的传动冲击，延长链条与链轮的整体使用寿命。
