带安装基座的中空枪管结构设计

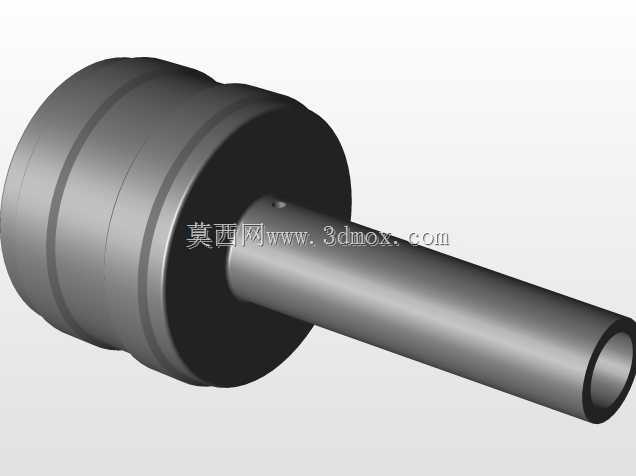

　　该结构属于流体或动力传输类核心承载构件，整体采用同轴回转体设计思路，从结构布局来看，粗端为多层阶梯式安装基座，细端为长直中空管身，二者通过圆弧过渡段衔接，可有效降低应力集中风险。在实际应用场景中，这类结构常作为介质输送的终端导向部件，或是动力传递的同轴定位构件，安装时依靠粗端的多层阶梯轴肩实现轴向定位，可直接嵌入对应设备的安装腔体内，配合径向紧固件完成周向固定，无需额外设计复杂的安装支架，能大幅缩减装配环节的工时消耗。从功能特性上看，长直段的中空内孔是核心功能通道，内孔表面的同轴度公差需控制在较高精度等级，避免介质传输时出现紊流，或是动力传递时出现径向跳动；粗端的外圆阶梯面分别承担不同的配合功能，

　　最外侧的大直径端面可作为轴向压紧的贴合面，中间阶梯面可与安装腔体的内壁形成间隙配合，起到安装导向作用，靠近细端的阶梯面则可加装密封件，阻断腔体内部介质沿配合间隙外泄的路径。设计过程中需重点管控两处尺寸边界：一是粗端各阶梯的外圆直径与轴向长度，需完全匹配对应安装腔体的内部尺寸，保证装配后无轴向窜动；二是细端管身的外径与内孔直径的比值，需根据实际工作压力核算壁厚，保证在额定工作载荷下不会出现管壁变形或破裂。此外，粗端与细端衔接的过渡圆角半径需经过应力校核，避免在交变载荷作用下出现疲劳裂纹，外表面的粗糙度要求根据配合等级差异化设置，配合面需达到较高光洁度以保证装配精度，非配合面可适当降低粗糙度要求以控制加工成本。整个结构无多余的异形特征，全部采用回转面构成，既适合常规车削加工成型，也能在三维建模时通过旋转特征快速生成主体结构，后续修改尺寸参数时仅需调整旋转截面的轮廓尺寸即可完成整体结构的迭代，能有效提升设计变更的效率。
